Задача 1. Определить приведенную пьезометрическую высоту hx поднятия пресной воды в закрытом пьезометре (соответствующую абсолютному гидростатическому давлению в точке А), если показание открытого пьезометра h (0,7 м) при атмосферном давлении pат, расстояние от свободной поверхности жидкости в резервуаре до точки B и А равно соответственно h1 (0,5 м) и h2 (0,2 м).

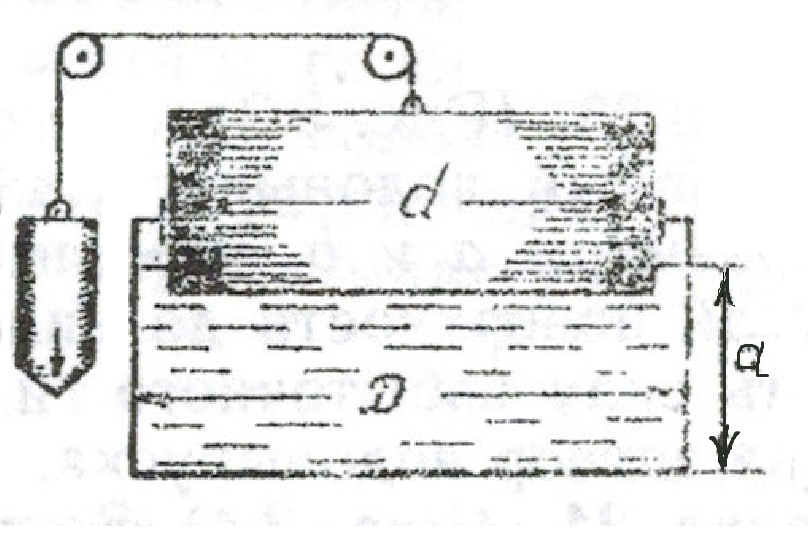

Задача 19. Цилиндрический резервуар диаметром D (900 мм) и весом G (0,2кН), заполненный водой на высоту а (0,5 м), висит на поршне диаметром d (850 мм). К поршню через блоки подвешен груз, удерживающий систему в равновесии. Определить вакуум в сосуде обеспечивающий равновесие в цилиндре. Трением в системе пренебречь.
Схематически можно представить в виде цилиндра двухстороннего действия (с одной стороны действует вакуум, с другой вес груза) по ГОСТ 2.782

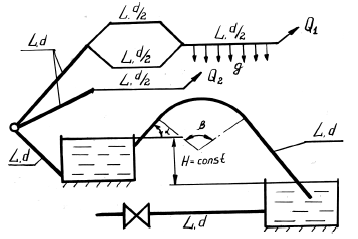

Задача 35. Из нефтехранилища А нефть подается в накопительный резервуар, где поддерживается постоянный уровень. Из резервуара-накопителя нефть поступает в приемный резервуар под напором Н (1,3 м) при помощи сифонного нефтепровода диаметром d (0,2 м) под углами б (450) и
в (900). От хранилища А по чугунному трубопроводу нефть подводиться к двум параллельным ветвям, каждая длиной L (400 м) и диаметром d/2 с объемным расходом Q1 (0,2 м3/с). Система последовательно соединенных трубопроводов состоит из двух участков каждый длиной L, диаметрами d, d/2 и объемным расходом Q2 (0,2 м3/с). Третий участок кроме транзитного объемного расхода Q1 имеет равномерно распределенный путевой объемный расход q (0,035 л/с). От приемного резервуара отходит чугунный трубопровод диаметром d, толщиной стенок е (5 мм) и объемным расходом Q (0,035 м3/с), заканчивающийся задвижкой.
Определить:
- объемный расход в сифоне;
- повышение давления Др в чугунном трубопроводе при внезапном закрытии задвижки;
- потери напора по длине нефтепровода на участках последовательного соединения;
- распределение расхода нефти на параллельных участках трубопровода.

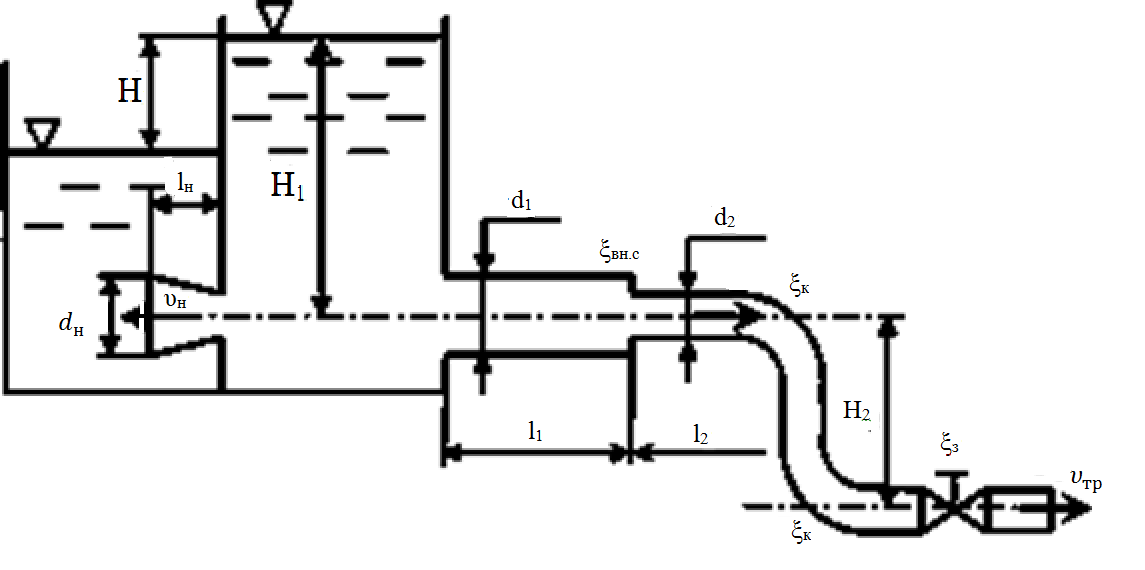

Задача 44. Истечение происходит из открытого резервуара в атмосферу при постоянном напоре воды Н1 (9 м) по короткому трубопроводу переменного поперечного сечения диаметрами d1 (0,04 м) и d2 (0,01 м) и длинами l1(1,2 м) и l2 (4 м), для которых коэффициенты гидравлического трения соответственно равны л1 (0,04) и л2 (0,025). На втором участке трубопровода имеются два колена с плавным поворотом и понижением давления на Н2 (1,5 м) и задвижка, коэффициент сопротивления каждого поворота ок (0,15), коэффициент сопротивления задвижки оз (8). Истечение из конически расходящегося насадка диаметром выходного сечения dн (0,02 м) и длиной lн (0,1 м) происходит под уровень при постоянной разности уровней Н (3 м). Коэффициент скорости и коэффициент расхода насадка равны цн=мн (0,45).
Определить:
- скорость истечения хтр и расход Qтр через короткий трубопровод;
- скорость истечения хн и расход Qн через затопленный конический расходящийся насадок.

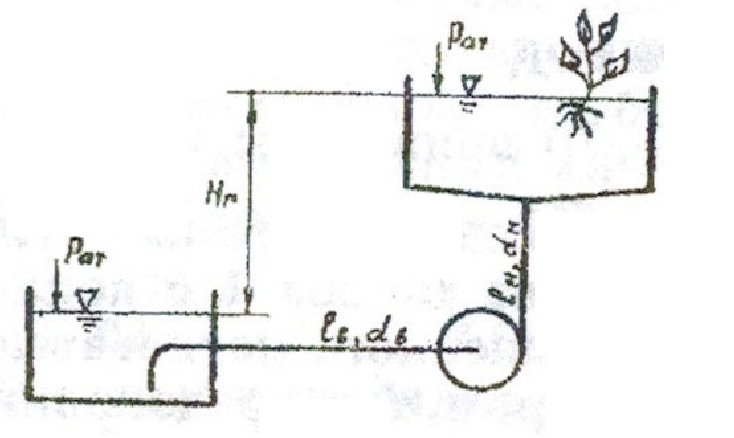

Задача 54. Подача питательного раствора температурой t(25 oС) объемом W(50 м3) из резервуара к стеллажу гидропонной теплицы на высоту Нг (14 м) осуществляется насосом за время Т (15 мин.). Трубы стальные, бывшие в эксплуатации. Длина трубопровода от резервуара до насоса lвс (30 м), диаметр dвс (0,25 м); lн (120 м) dн (0,20 м). Коэффициенты местных сопротивлений следующие: входа из резервуара в трубу овх (0,5), выхода из трубы в поддон секции овых (1,0), поворота трубы опов (0,5).
- произвести выбор центробежного насоса, начертить его рабочие характеристики H=f(Q), з= f(Q);
- построить характеристику трубопровода для подачи раствора Hтр=f(Q) и определить рабочую точку при работе насоса на сеть;
- определить мощность на валу насоса.

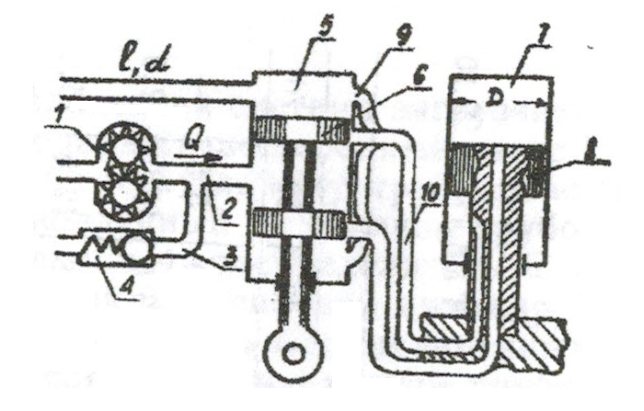

Задача 66. Гидравлическая система загрузчика сеялок автомобильного ЗСА-40 содержит шестеренный насос 1 с подачей Q (0,0011 м3/с), подключенный к нагнетательному трубопроводу 2 длиной l (11,5 м) диаметром d (0,0158 м), установленный на сливном трубопроводе 3 предохранительный клапан 4; распределитель 5, в полости которого размещен золотник 6, и силовой цилиндр 7 с поршнем 8 диаметром D (0,07 м) (усилие которого N (3,14 кН), соединенный с распределителем через трубопроводы 9, и сливной трубопровод 10, полости распределителя сообщены между собой посредством трубопровода 11. В качестве рабочей жидкости используется автотракторное масло удельным весом г (8,63кН/м3) и кинематической вязкостью н (0,18 см2/с). Местные потери напора от потерь на трение по длине нагнетательного трубопровода 20%. Определить давление р на выходе насоса.
Задача 76. Для централизованной водопроводной сети, обеспечивающей полив четырехпольного участка двумя дождевальными машинами «Фрегат» модификации ДМ-424-70, каждая из которых поочередно работает на двух позициях и имеет ширину захвата l (423,9 м), объемный расход воды Q (0,07 м3/с), напор на гидранте h (53 м), подобрать диаметры стальных труб, определить потери напора в трубопроводах и напор насосной станции. Отметка уровня воды в источнике у насосной станции и геодезическая отметка самого удаленного гидранта показаны на рисунке. Скорость движения воды по трубам принять равной х (1,3 м/с). L=84,8 м.
