Установка Multitronics VC 731 на Nissan Note.

  Добрый день автолюбители!

  После приобретения Nissan Note. Решил тоже купить  данный БК (Multitronics VC 731). Здесь расскажу, как устанавливал БК подключал только к диагностическому разъему и к проводу датчика топлива. Фотки делал на телефон так что качество не очень.  Итак начнем.

Вот сюда подключал диагностический разъем от БК это со стороны водителя.

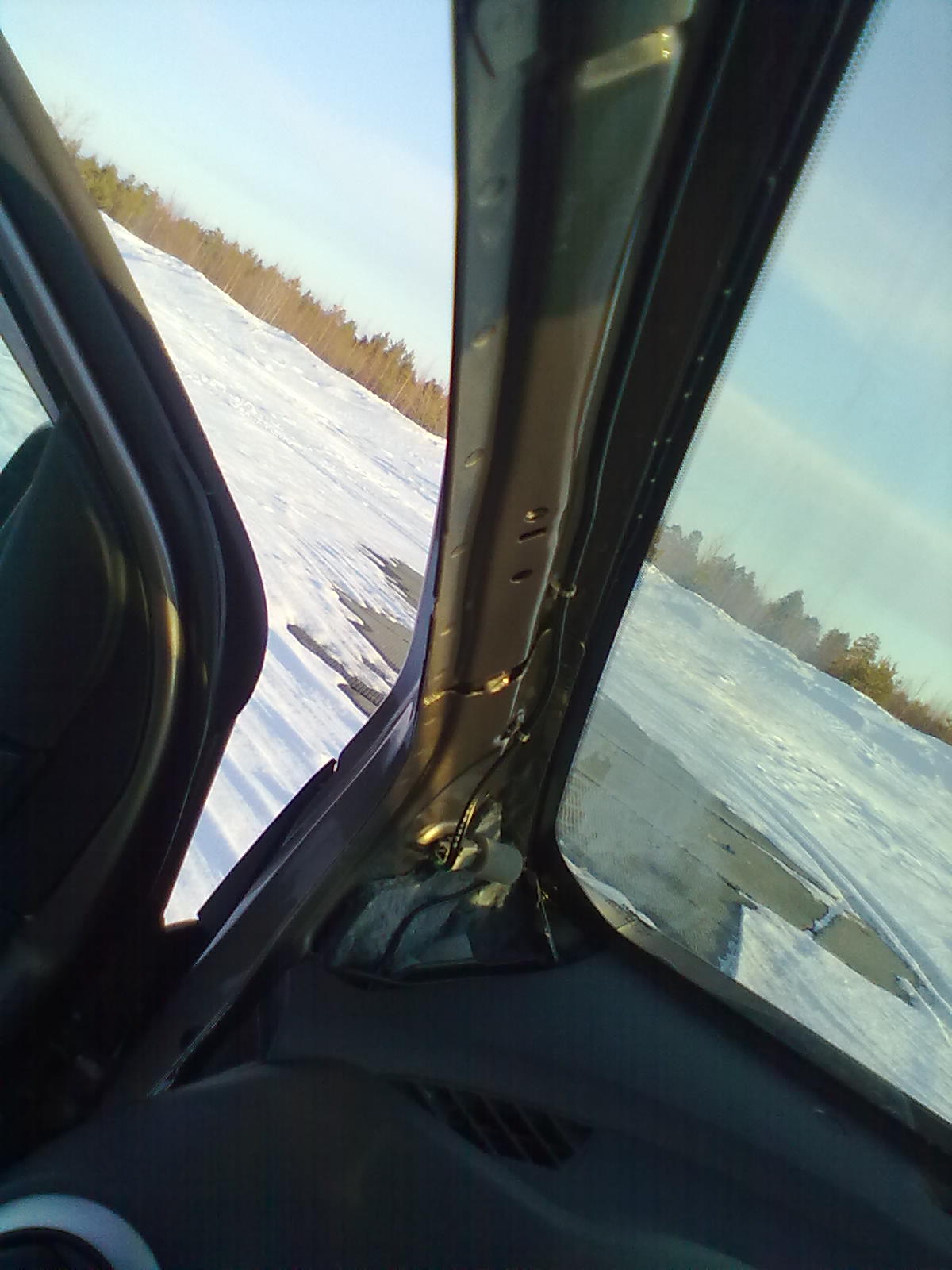

Снял обшивку стойки перед этим надо снять резиновые уплотнители. Совет когда будете собирать обшивку обратно, вначале лучше просуньте шлейф. Установите обшивку, а потом только приклейте БК на место. Иначе придется сгибать обшивку (что не хочется), или сдирать  приклеенный БК.

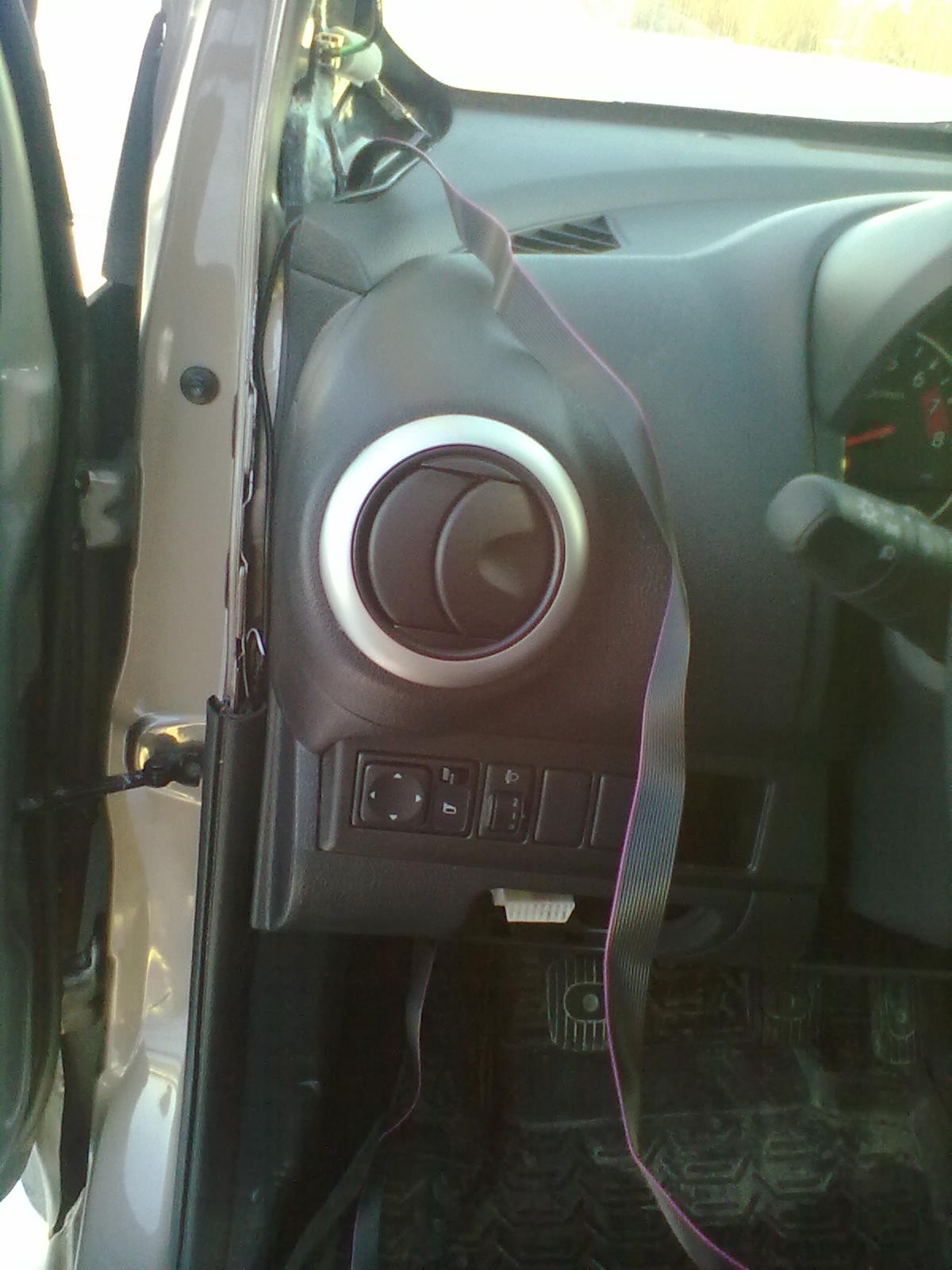

Тут показано, как провел шлейф от БК через пластмассовую торпеду.

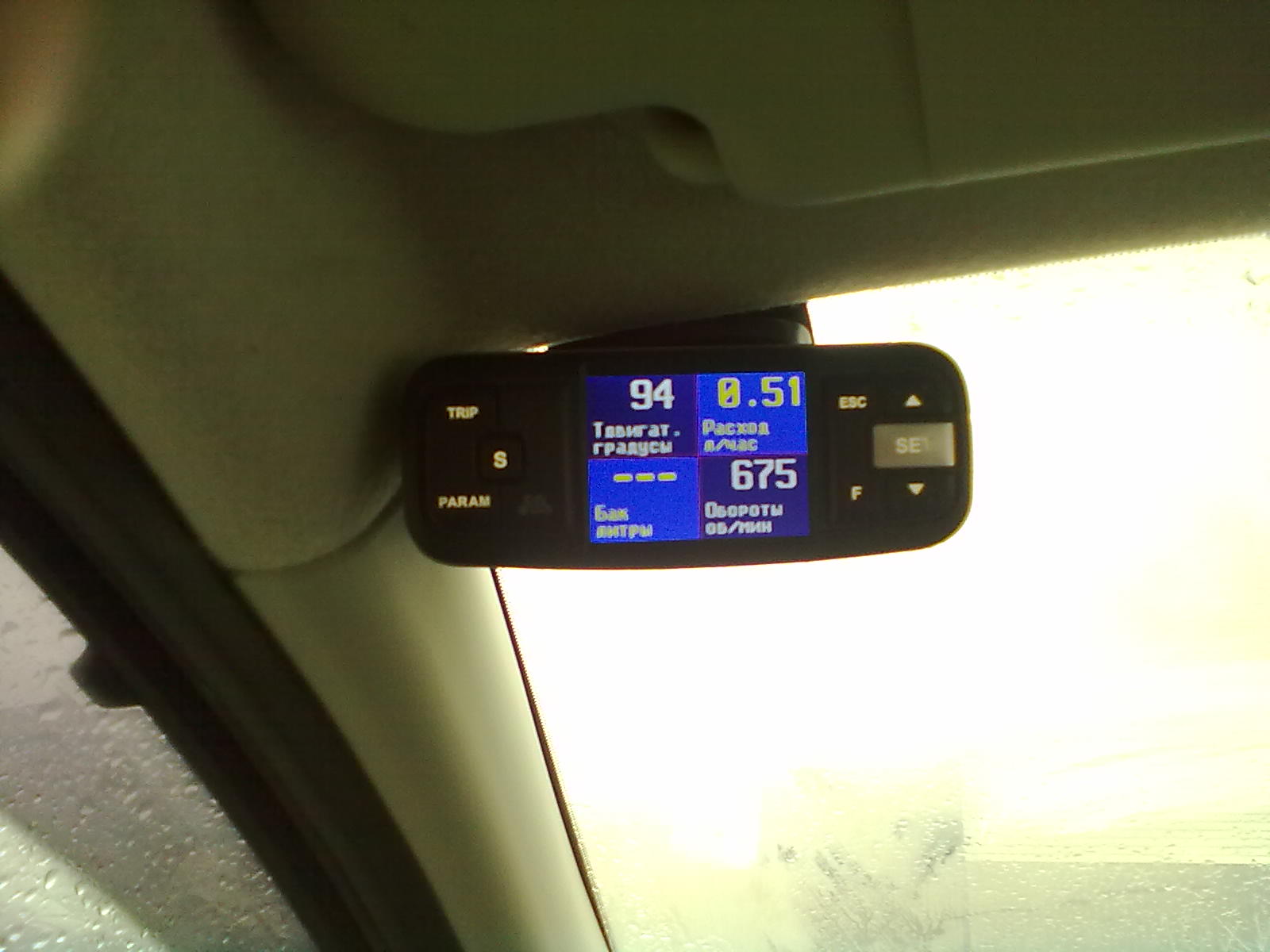

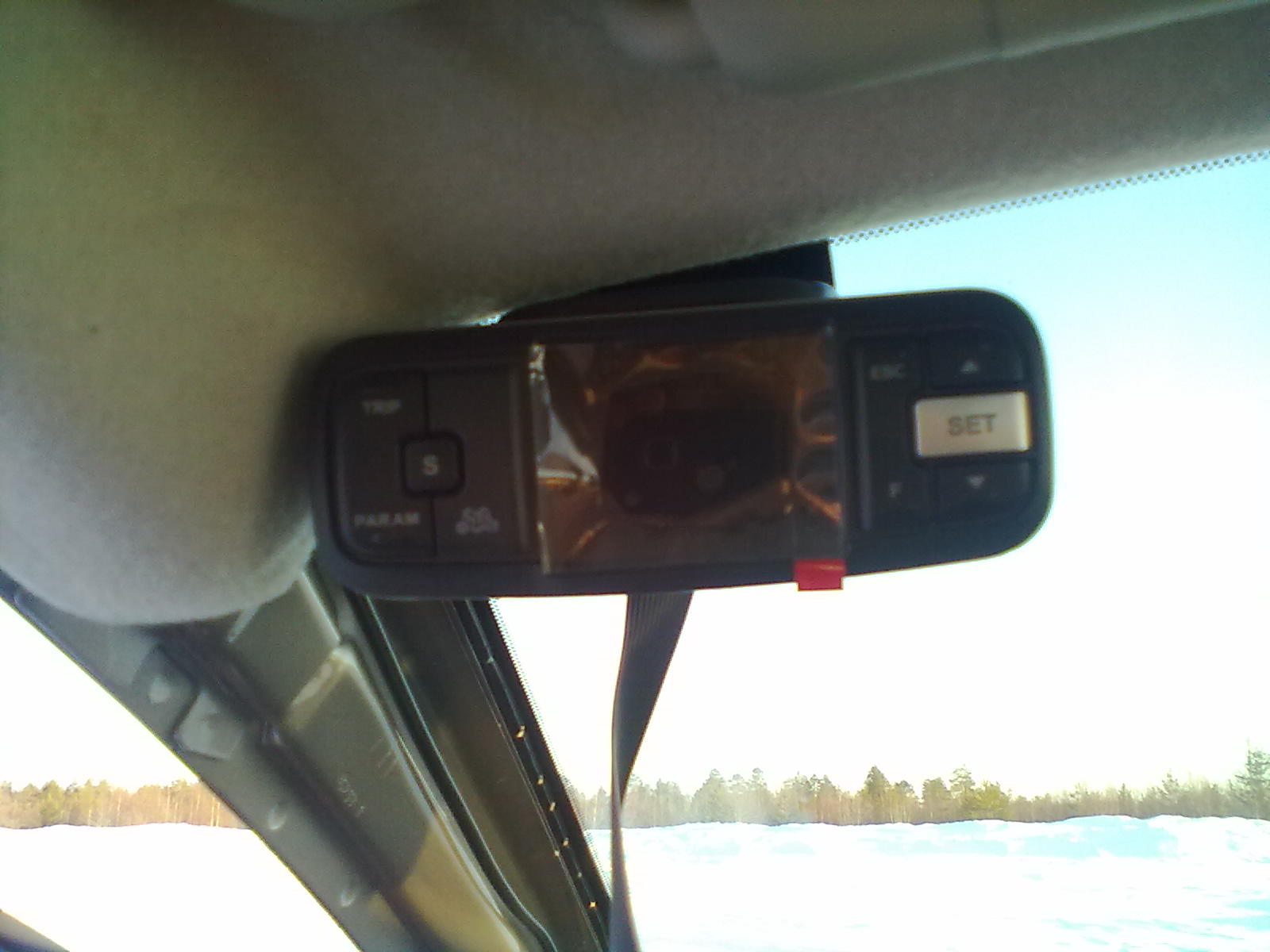

Тут предварительная установка БК 731.

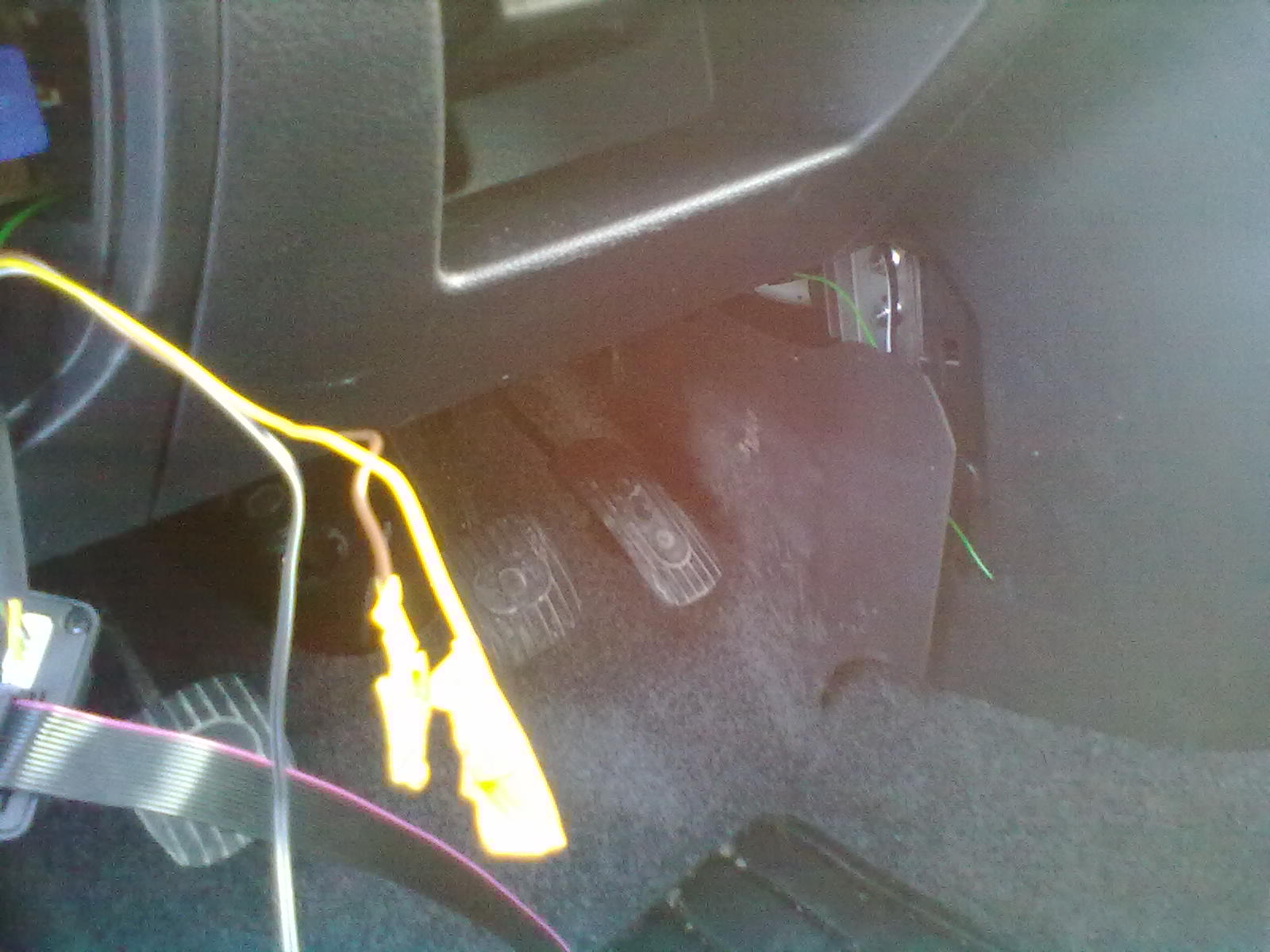

Стрелкой показано как проводил зеленый провод к датчику топлива, через обшивку. Также на переднем плане показал 2 отрезанных провода, к габаритам и к замку зажигания. Замок зажигания поставил в БК в настройках «виртуальный».

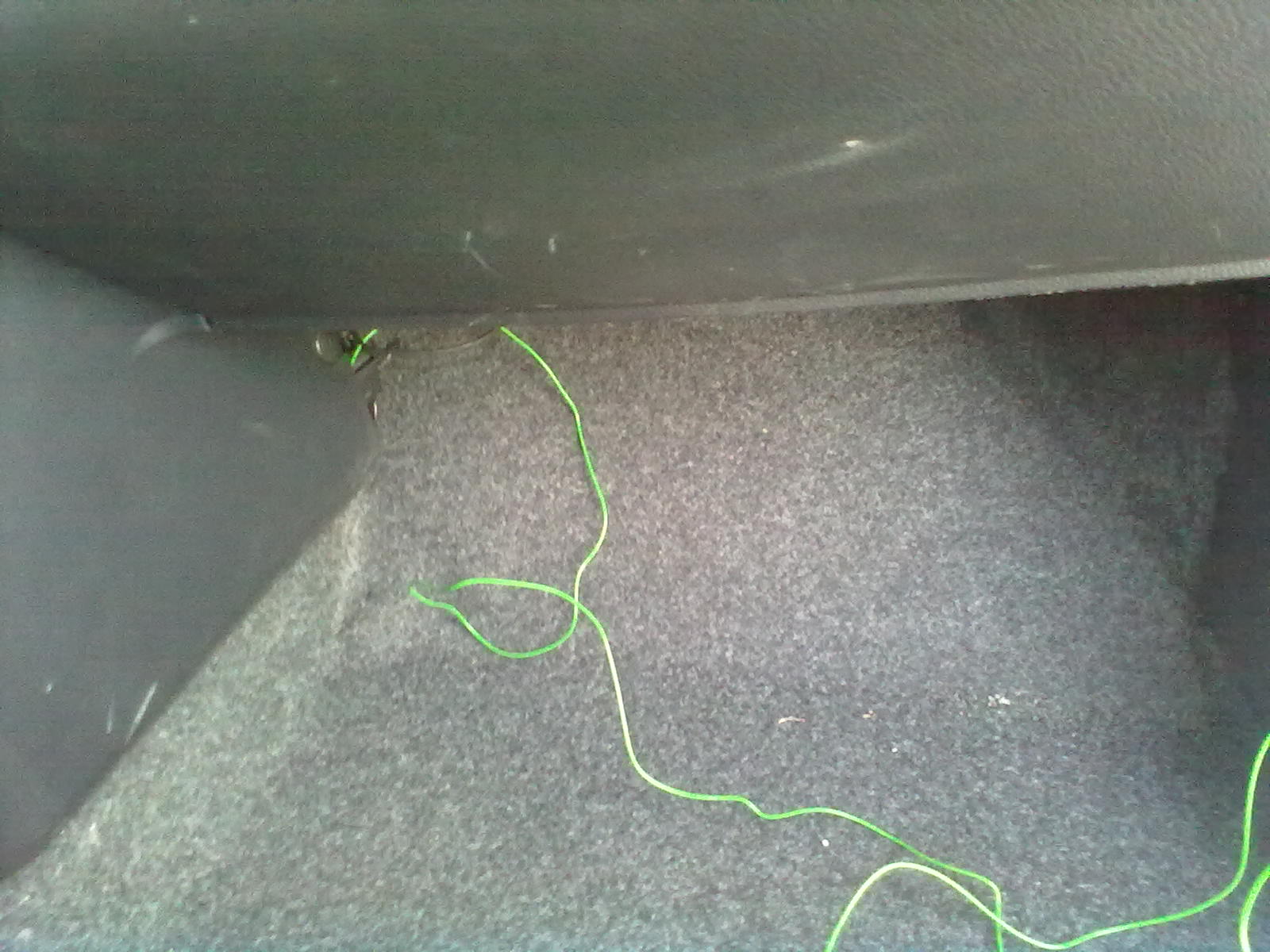

Этот зеленый провод к датчику уровня топлива провел под ковриковым утеплителем.

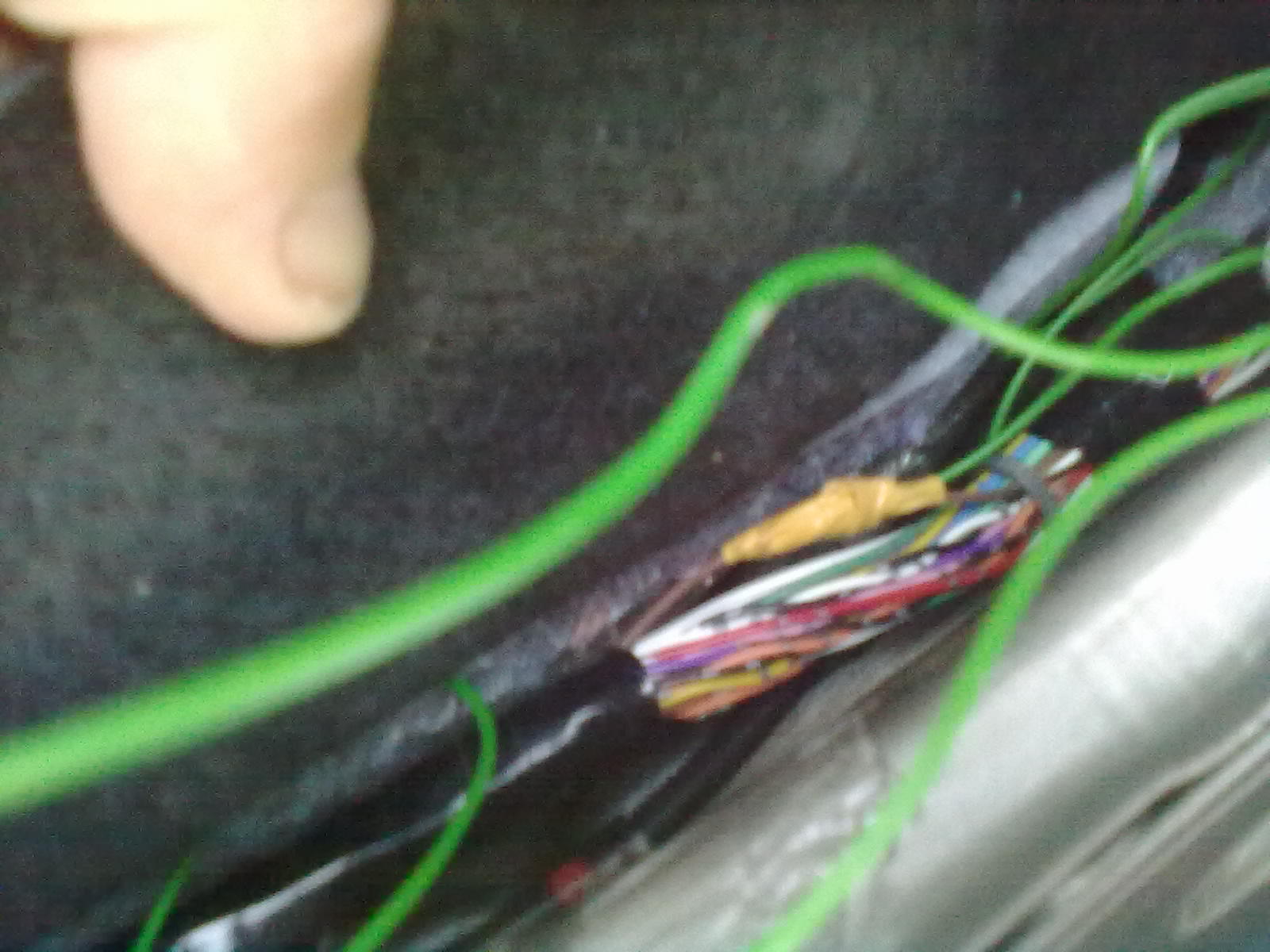

Стрелкой показано провод который идет к датчику топлива, вывел его из 24 разъемной колодки( там несколько колодок,  24 разъемный один). От него от ходит только один коричневый провод, вот к нему и подключился не обрывая его.

За изолировал изолентой,  и все оставшийся провод аккуратно уложил с остальными проводами.

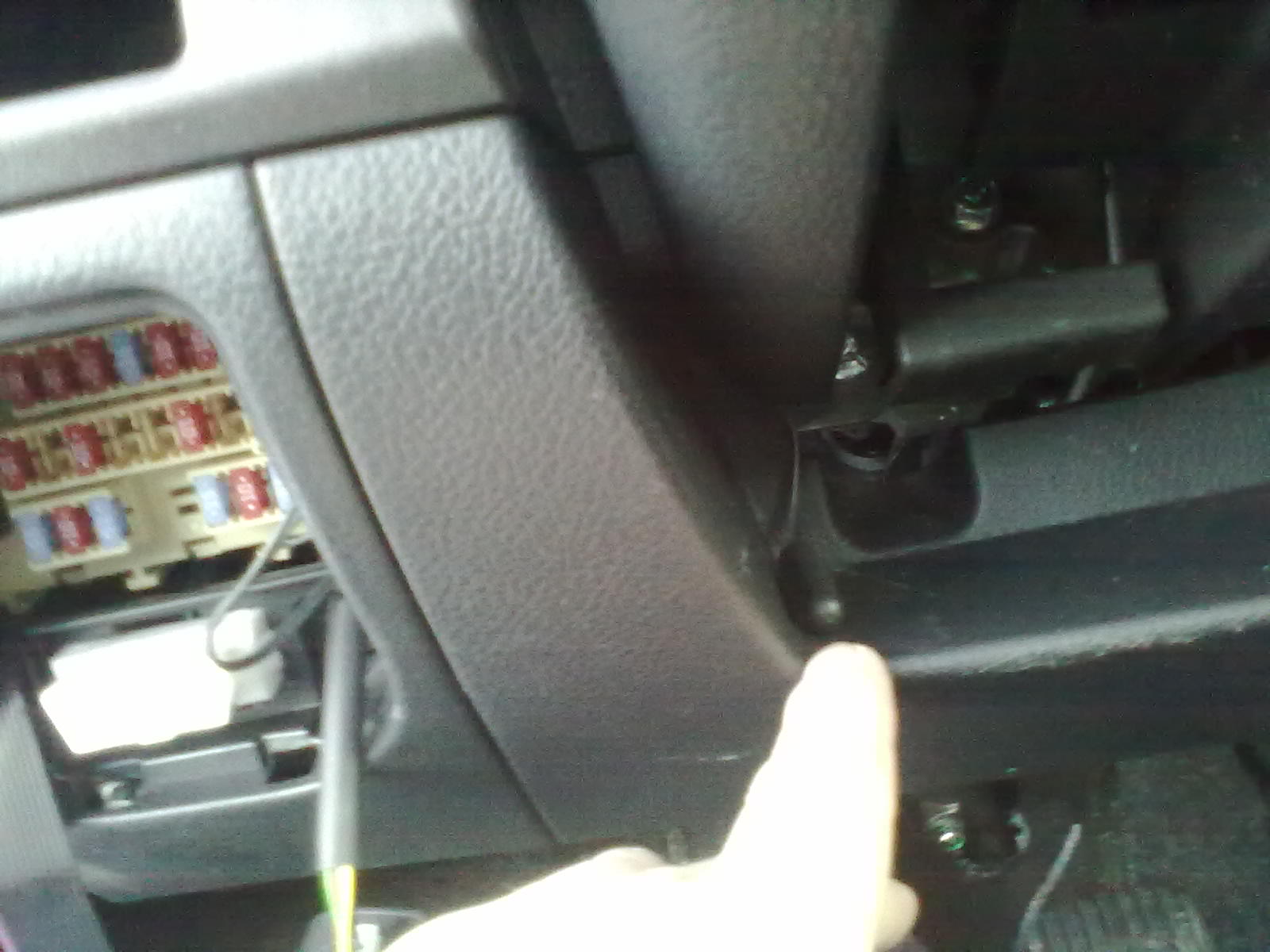

Стрелкой показано место установки датчика температуры, поставил с помощью двухстороннего скотча.

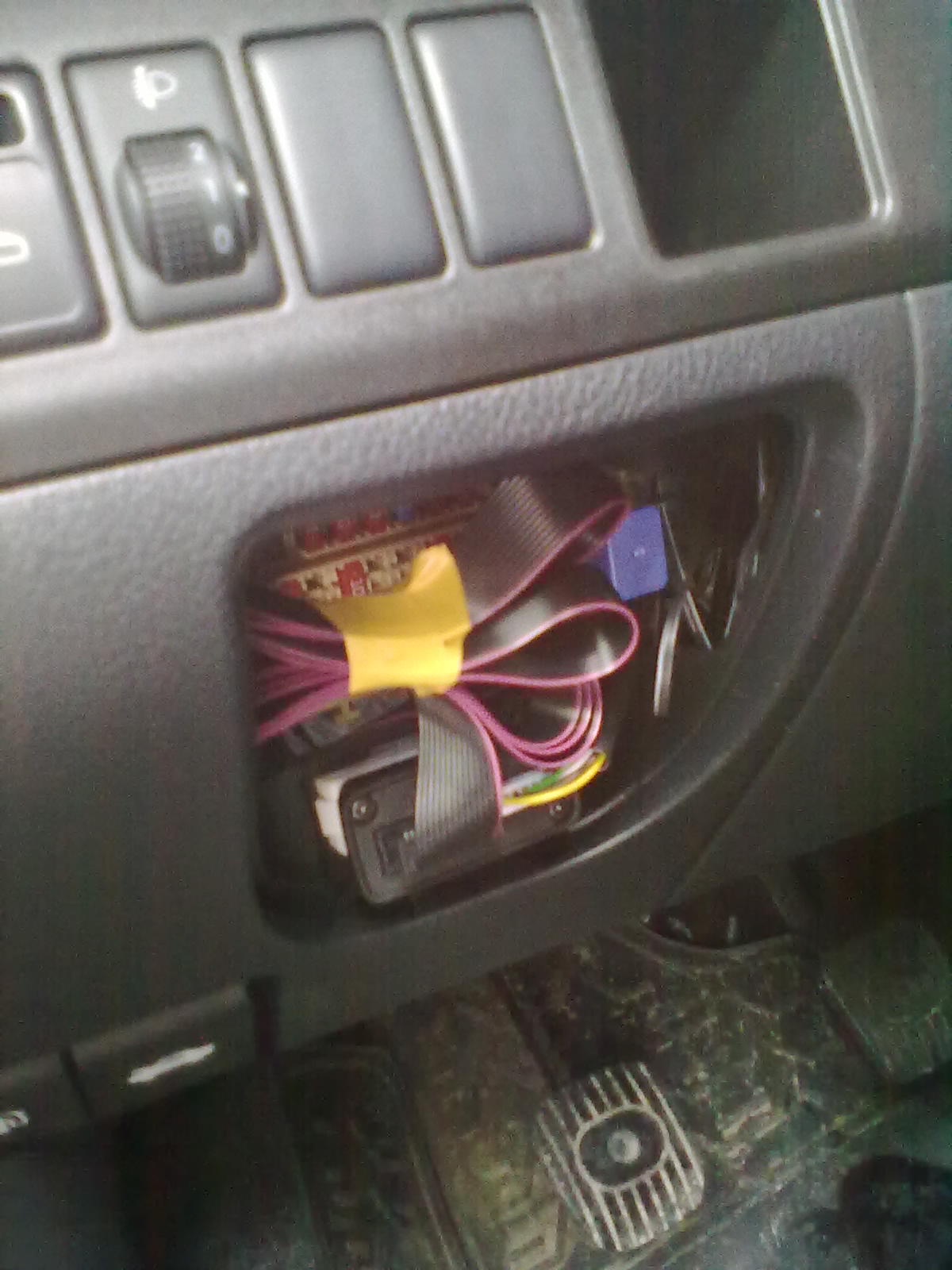

Тут шлейф и остальные провода аккуратно смотал изолентой.

Вот в принципе и все, установил работает БК. Еще не откалибровал топливный бак.
