1. Перечень принятых сокращений
Сокращение	Термин
АВР	Автоматическое включение резерва
АРМ	Автоматизированное рабочее место
АСУД	Автоматизированная система управления и диспетчеризации
БС	Блок сопряжения
БП	Блок питания
ВК	Видеокамера
ВТСС	Внутриквартальные технологические системы связи –
обобщенное название систем связи:
МС	Магистральные сети
ПСПДР	Первичная сеть передачи данных района
РОСПД	Районные опорные сети передачи данных
ГУ ИС	Государственное бюджетное учреждение «инженерная
служба (района, округа, города)»
ДЖКХиБ	Департамент жилищно-коммунального хозяйства и
благоустройства города Москвы
ДКИО	Домовой контроллер инженерного оборудования
ДР	Домовой регистратор
ИБП	Источник бесперебойного питания
ИТЦ	Инженерно-технический центр
ИПЛ	Информационно-питающая линия
ИС	Интерфейс сопряжения
ЛСБ	Локальные системы безопасности
ОДС	Объединенная диспетчерская служба (система)
ПГУ	Переговорное устройство
СВК	Средства визуального контроля платформ
СДКиУ	Средства диспетчерского контроля и управления платформ
СОБГ	Система обеспечения безопасности города
УАРМ	Удаленное автоматизированное рабочее место
ШТА	Шкаф телекоммуникационный антивандальный
UTP	Unshielded twisted pair – неэкранированная витая пара

НЕ нашли? Не то? Что вы ищете?

Общие положения

целях реализации в Российской Федерации и городе Москве «Года равных

возможностей», обеспечения комфортного проживания в жилищном фонде города Москвы проводятся мероприятия по созданию беспрепятственного перемещения маломобильных групп граждан, в том числе осуществляется монтаж платформ подъемных для инвалидов. С целью приведения в соответствие современным требованиям по эксплуатации и операторскому обслуживанию платформ подъемных общего (коллективного) пользования за счет применения оборудования с расширенными функциональными возможностями [7], а также оптимизации затрат при обеспечении совместного использования инфраструктуры, создаваемой в Москве в рамках нового строительства, реконструкции и ремонта (в том числе районных опорных сетей передачи данных – РОСПД, первичных сетей передачи данных районов ПСПДР и магистральных сетей МС, объединенных общим определением -

внутриквартальные технологические системы связи ВТСС [2, 4]), разработаны настоящие общие технические условия.

Основания для разработки

Закон города Москвы от 01.01.2001 №55 «О дополнительных мерах социальной поддержки инвалидов и других лиц с ограничениями жизнедеятельности в городе Москве»;

постановление Правительства Москвы -ПП «О совершенствовании работы по приспособлению инфраструктуры города Москвы для нужд инвалидов и других категорий маломобильных граждан»;

постановление Правительства Москвы -ПП «О приспособлении городского жилищного фонда для инвалидов и эксплуатации в нем специального стационарного подъемного оборудования»;

многоквартирными домами

распоряжение Правительства Москвы -РП «О Координационном совете по делам инвалидов и других лиц с ограничениями жизнедеятельности при Мэре Москвы».

4. Область применения

Настоящие Общие технические условия предназначены для применения заказчиками, генеральными подрядчиками, подрядчиками, проектными организациями, эксплуатационными организациями, организациями,

обеспечивающими техническое обслуживание, органами государственного управления и надзора, а также другими предприятиями, организациями (независимо от формы собственности) и физическими лицами, ведущими в Москве строительство объектов, в которых предусмотрено проектной документацией наличие платформ подъемных общего (коллективного) пользования для инвалидов и других категорий маломобильных граждан (далее – платформ).

Настоящие Общие технические условия рекомендуются для использования при проектировании объектов жилой и административной застройки типовых серий и индивидуальных решений.

5. Цели и задачи

Целями данного документа являются:

обеспечение возможности инвалидам и другим лицам с ограничениями жизнедеятельности самостоятельного пользования платформами за счет оснащения их техническими средствами диспетчерского (контроль состояния оборудования, двусторонняя голосовая связь, управление) и визуального (видео) контроля с удаленного рабочего места оператора объединенной диспетчерской службы (ОДС) [7] или инженерно-технического центра района (ИТЦ) [2, 3];

требований безопасности

повышение комфортности и безопасности платформ;

автоматизированных систем

определение граничных условий проектирования и зон ответственности

проектных, строительных и эксплуатирующих организаций.

Задачами данного документа являются разработка типовых технических решений по оснащению платформ общего (коллективного) пользования средствами диспетчеризации, общих технических требований к компонентам, определение требований к информационному и техническому взаимодействию со смежными системами.

6. Общие требования к техническим средствам диспетчеризации

платформ общего пользования.

Под платформами общего (коллективного) пользования в настоящем документе рассматриваются платформы, установленные в жилых домах, на объектах социальной сферы, в культурно-зрелищных учреждениях, в подземных и надземных пешеходных переходах и др., содержание и обслуживание которых осуществляется в рамках городского заказа.

Устанавливаемые платформы должны соответствовать правилам ПБ 10-403-01 [9], требованиям нормативных документов и иметь разрешение на применение Ростехнадзора.

Настоящими Общими техническими условиями предусмотрено использование платформ, оснащенных реле подачи питания, контактной группой для подключения оборудования диспетчеризации, в комплекте с 3-мя переговорными устройствами

(ПГУ), совмещенными с пультом кнопок вызова диспетчера ОДС и управления платформой (одно ПГУ расположено непосредственно на платформе и по одному смонтировано на стене верхней и нижней посадочных площадок). Монтаж ПГУ и их

подключение к платформе выполняются по соответствующим разделам проектно-

сметной документации, предусматривающим монтаж платформ подъемных.

Система диспетчеризации платформ представляет собой совокупность технических средств диспетчерского контроля и управления (СДКиУ) и средств визуального контроля (СВК), позволяющая с использованием удаленного автоматизированного рабочего места (УАРМ) оператора обеспечивать выполнение функций, предусмотренных «Регламентом обслуживания оператором платформы

подъемной для инвалидов», утвержденным первым заместителем Мэра города

Москвы в 2007г., а именно:

получение синхронизированного аудио-видео изображения на мониторе УАРМ с возможностью общения с пользователем в режиме on-line;

дистанционный (с УАРМ) контроль состояния устройств и цепей безопасности как во включенном, так и в отключенном состоянии платформы;

дистанционное (с УАРМ) включение и отключение электропитания платформы;

дистанционное (с УАРМ) включение и отключение дополнительного освещения зоны действия платформы (при его наличии);

проверку (на мониторе УАРМ) наличия освещения в зоне действия платформы;

проверку (на мониторе УАРМ) сохранности оборудования платформы;

проверку (на мониторе УАРМ) наличия информационных табличек;

проверку (на мониторе УАРМ) отсутствия посторонних предметов в зоне

действия платформы.

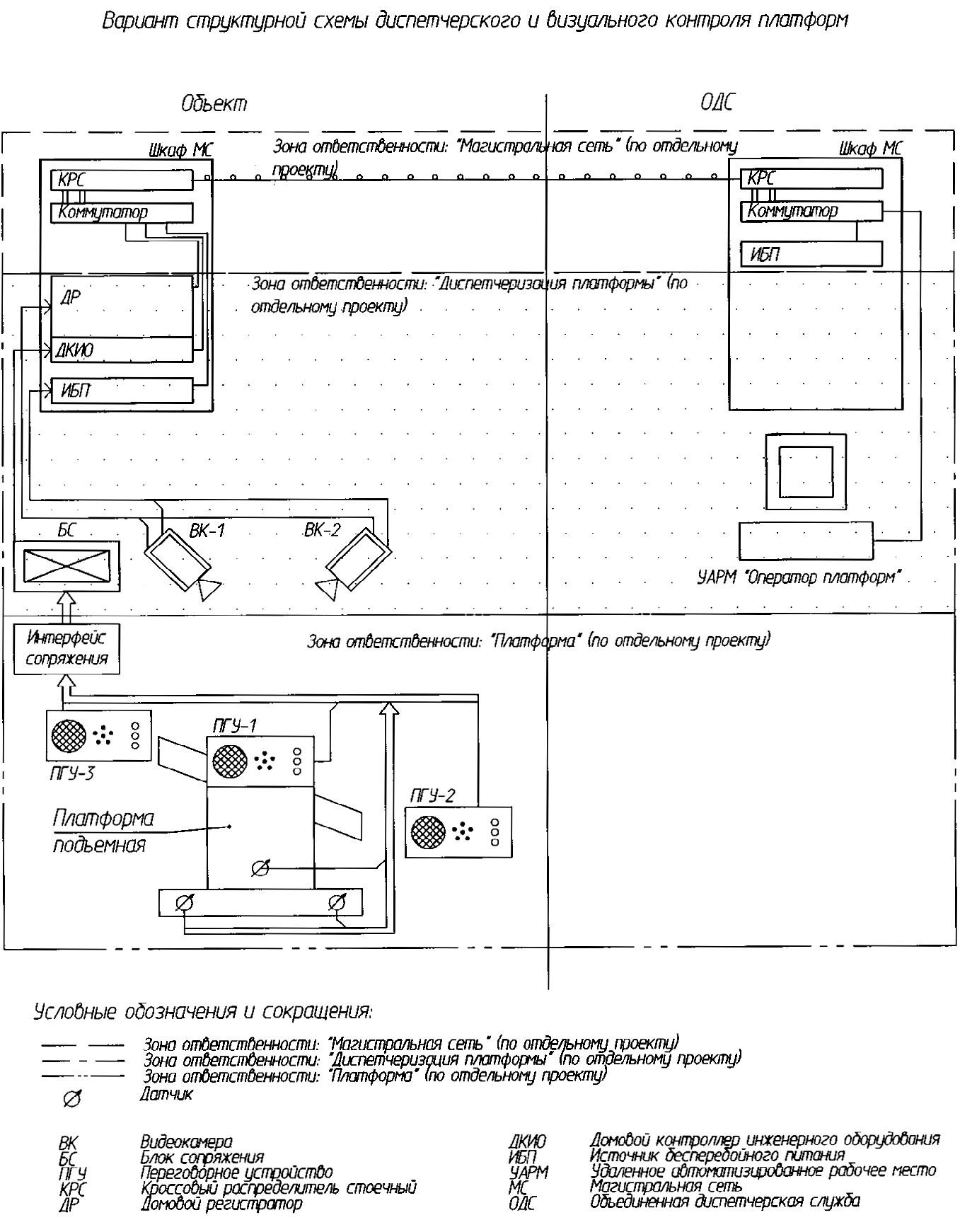

Вариант структурной схемы диспетчерского и визуального контроля платформ представлен на рис. 1.

В целях оптимизации эксплуатационных расходов при обеспечении технического обслуживания оборудования внутридомовые технические средства диспетчеризации платформ (СДКиУ и СВК) рекомендуется использовать того же типа (производителя), что и оборудование ЛСБ и АСУД. Передача сигналов на

УАРМ производится техническими средствами ВТСС. Конкретный тип оборудования диспетчеризации платформ, точка присоединения к оборудованию ВТСС уточняется на этапе выдачи технических условий в службе технической приемки и эксплуатации при ДЖКХиБ (, 745-74-47).

Варианты рекомендуемого к применению оборудования платформ подъемных,

технических средств СДКиУ и СВК представлены в Приложении №1.

рис. 1

7. Требования к компонентам системы.

Блок сопряжения - БС.

БС – программно-аппаратное средство СДКиУ (или комплекс средств),

подключаемое к контактной группе интерфейса сопряжения ИС платформы и

выполняющее следующие функции:

контроль работоспособности и режима работы платформы;

управление (включение-выключение) электропитанием подъемника;

подключение устройств двусторонней переговорной связи платформы;

управление дополнительным освещением зоны действия платформы (при его наличии);

предварительную обработку сигналов и передачу по информационной/информационно-питающей линии ИПЛ на домовой контроллер инженерного оборудования ДКИО.

БС, как правило, должен размещаться не далее 10 м от ИС платформы в отдельном навесном электротехническом шкафу. Выбор места установки шкафа БС производить из расчета обеспечения максимально затрудненного несанкционированного доступа. При невозможности этого – предусмотреть конструктивные элементы, затрудняющие доступ. Допускается установка БС в помещении дежурного по подъезду или на стене, на высоте не менее 2,2 м.

Подключение БС к контактной группе ИС осуществлять в соответствии с технической документацией производителя конкретного типа оборудования СДКиУ.

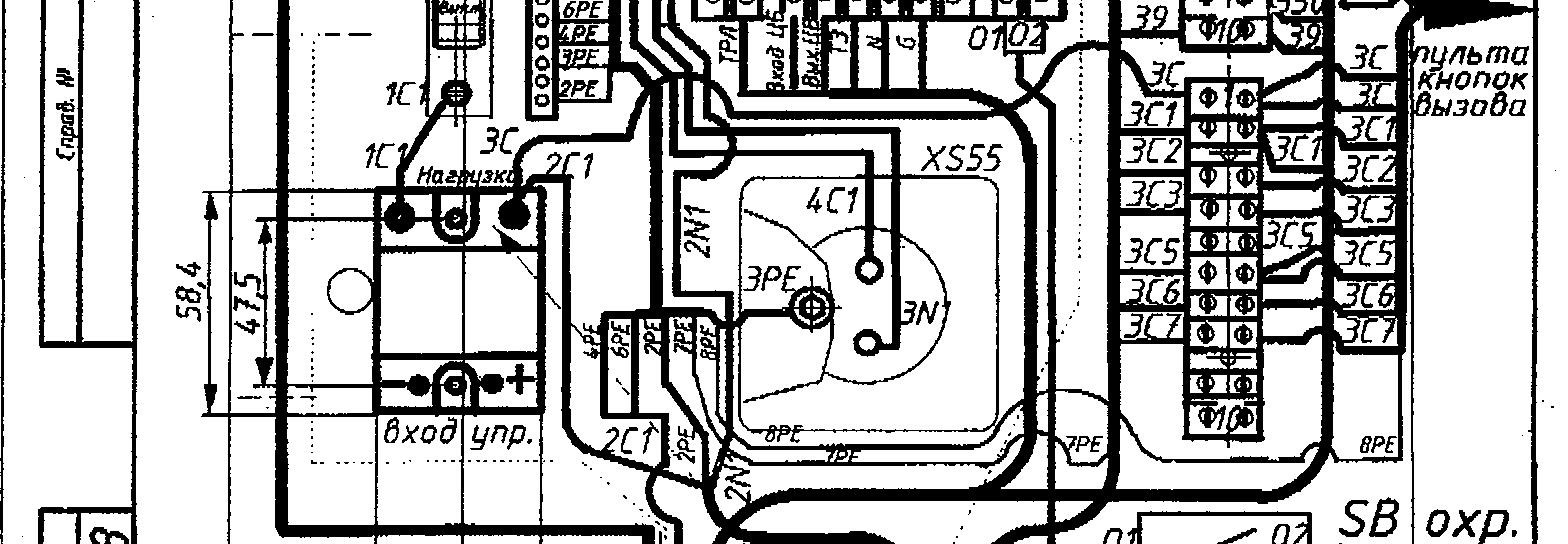

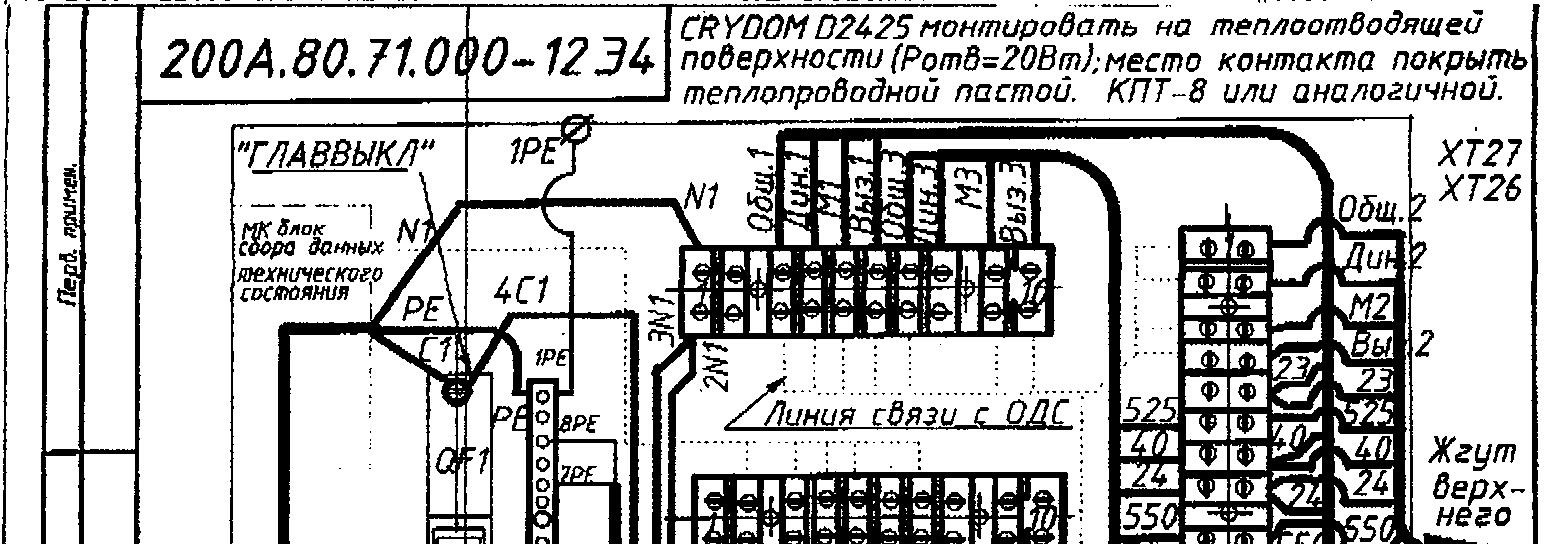

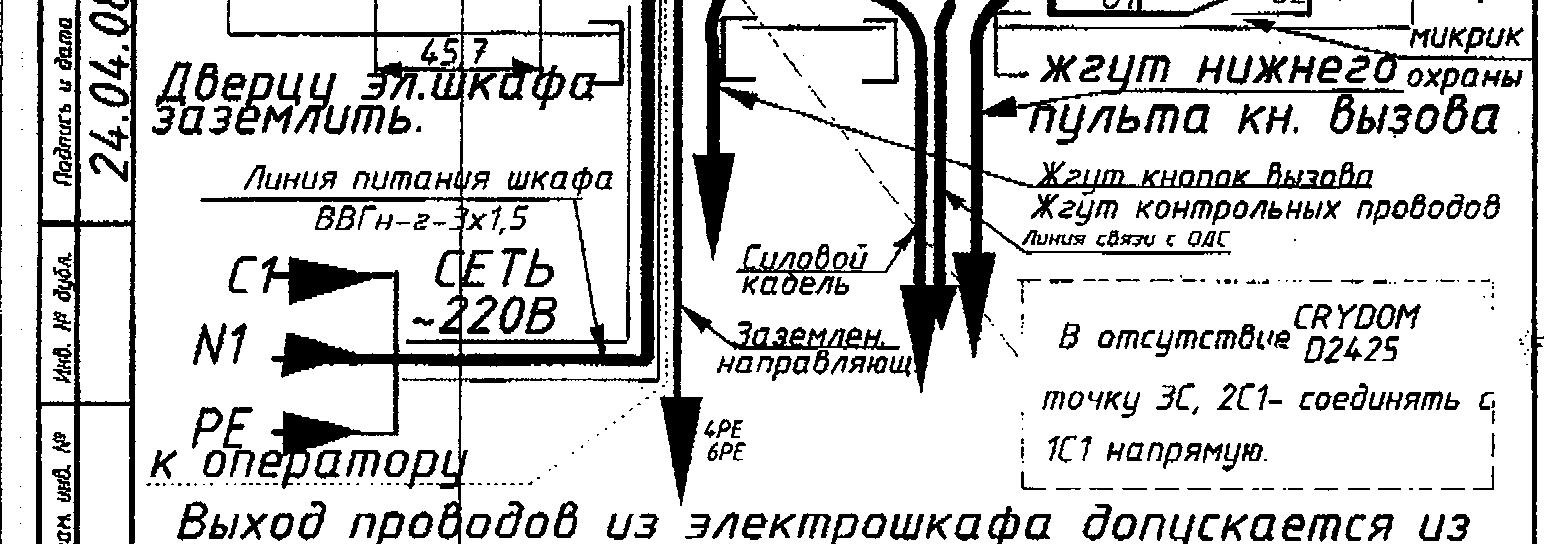

Назначение сигналов контактной группы ИС представлено на рис. 2.

Электропитание БС осуществляется от ДКИО через ИПЛ или непосредственно от системы энергоснабжения объекта, для чего необходимо выполнить подключение шкафа БС к самостоятельной группе панели АВР в электрощитовой объекта. В

шкафу БС установить электрическую розетку (или группу розеток) и вторичный блок питания БП (если необходимо) в комплекте с аккумуляторной батареей, при этом,

для обеспечения безопасности обслуживания предусмотреть установку в шкафу БС отключающего устройства.

Организация линий связи или ИПЛ от БС до ДКИО осуществляется в

соответствии с техническими условиями на оснащение платформ средствами

диспетчеризации.

рис. 2

«Домовой» контроллер инженерного оборудования – ДКИО.

ДКИО –– программно-аппаратное средство СДКиУ, обеспечивающее выполнение функций:

контроль состояния адресных устройств (вкл. ПГУ, реле и др.);

управление адресными устройствами;

электропитание адресных устройств (при наличии ИПЛ);

преобразование интерфейсов;

присоединение к оборудованию ВТСС.

Монтаж ДКИО производится преимущественно в шкафах телекоммуникационных антивандальных ШТА (форм-фактор 19''), устанавливаемых по соответствующим разделам проектно-сметной документации,

предусматривающим монтаж магистральных сетей безопасности и принадлежащих к комплексу оборудования ВТСС. ДКИО закрепляется на специальных креплениях-

кронштейнах или «салазках». Допускается установка ДКИО на специальной полке,

предназначенной для размещения оборудования в шкафах или стойках (19'').

Электропитание ДКИО осуществляется от системы бесперебойного питания ШТА, для чего обеспечить подключение ДКИО к блоку розеток ШТА,

подключенному к источнику бесперебойного питания ИБП.

Передача информации от ДКИО на УАРМ осуществляется по ВТСС. Для этого в шкафу МС обеспечить подключение ДКИО к соответствующему порту коммутатора узла доступа соединительным патч-кордом (UTP категории не ниже 5, RJ-45) в соответствии с Приложением №2.

Функции между компонентами системы могут перераспределяться в зависимости от типа применяемого оборудования.

Видеокамеры – ВК.

ВК – технические средства СВК для обеспечения визуального контроля

обстановки в зоне действия платформ подъемных, обеспечивающие формирование

телевизионного изображения и передачу на устройство первичной обработки и хранения информации - домовой регистратор ДР.

ВК должны обеспечивать выполнение следующих функций:

видеонаблюдение за действиями пользователей платформ;

контроль освещенности зоны действия платформ и наличия табличек с инструкцией пользователя;

обзор верхней и нижней посадочных площадок и прилегающих зон, а также оборудования платформ (включая ПГУ);

фиксации противоправных (вандальных) действий по отношению к оборудованию платформ;

иных функций, связанных с обеспечением безопасности граждан.

Для выполнения указанных функций рекомендуется устанавливать не менее 2-х

ВК на высоте не менее 2,5 м от пола верхней и нижней посадочных площадок. Места установки и угол обзора ВК определяются на этапе проектирования из расчета затрудненного несанкционированного доступа к ВК, обеспечения максимальных углов обзора и отсутствия непрозрачных помех (препятствий), исключения избыточной освещенности и прямого попадания солнечного света. Допускается установка одной ВК, если все указанные функции выполняются в полном объеме.

Технические характеристики ВК должны соответствовать требованиям,

предъявляемым к оборудованию Системы обеспечения безопасности города СОБГ:

№	Характеристика	Требование
1	Форм-фактор матрицы ПЗС	не менее 1/3”
2	Число элементов ПЗС	не менее 500 (Н)*582(V)
3	Исполнение корпуса	герметизированное, вандалозащитное
4	Допустимая влажность воздуха	без ограничений
5	Рабочий диапазон температур	-40…+50 ° С
6	Разрешающая способность	не менее 500 твл
7	Пороговая чувствительность по освещенности	не более 0.1 лк
8	Отношение сигнал/шум	не менее 46 дБ

9	Гамма-коррекция	0.45
10	Выходной сигнал (аналоговый, CCIR)	Не менее 1В/75 Ом
11	Напряжение питания (стабилизированное)	10...13.5 В
12	Потребляемый ток	не более 150 мА
13	Способ регулировки диафрагмы, фокусного	Ручной, автоматический
расстояния
14	Требования к ремонтопригодности	Ремонтопригодна
15	Фокусное расстояние объектива	от 2,45мм до 5 мм
16	Электронный затвор	1/50…1/10000 с
17	Угол зрения	От 28° до 78°

Обеспечить подключение ВК коаксиальным кабелем (типа RG-11) к плате видеообработки ДР. Рекомендуется при проектировании использовать ДР,

устанавливаемые по соответствующим разделам проектно-сметной документации,

предусматривающим монтаж локальных систем безопасности, если количество видеовходов способно обеспечить одновременную работу ВК платформ и видеокамер наблюдения за входами в подъезды, технические помещения и придворовой территорией, относящимся к ЛСБ.

В ином случае предусмотреть установку отдельного ДР с количеством видеовходов, соответствующему количеству ВК платформ на проектируемом объекте с учетом резерва от 10 до 25%.

Электропитание ВК осуществляется от блоков питания БП видеокамер, как правило, устанавливаемых в ШТА и подключаемых к системе бесперебойного питания ШТА, для чего обеспечить подключение БП видеокамер к блоку розеток ШТА, подключенному к ИБП. Для подключения ВК к БП использовать электрический кабель типа ШВВП. Допускается для подключения ВК к ДР и БП применять комбинированный кабель типа ККСП-3 2х0,50 (0,75).

Домовой регистратор - ДР

ДР выполняет функции хранения, обработки и передачи информации,

получаемой с видеокамер, переговорных устройств, пунктов экстренной связи,

контроллеров инженерного оборудования, оборудования учета потребления ресурсов и других внутриобъектовых (внутридомовых) технических средств.

ДР располагается в ШТА и является, как правило, техническим средством ЛСБ

(предусмотрен соответствующим разделом проектно-сметной документации,

предусматривающим монтаж локальной системы безопасности). В случаях установки отдельного ДР тип специализированного программно-аппаратного комплекса видеообработки сигналов от ВК платформ должен соответствовать типу специализированного программно-аппаратного комплекса, установленного в ИТЦ административного района.

Глубина архива по каждой из ВК не менее 14 суток, скорость кодирования от каждой из ВК не менее 5 кадров/сек.

Удаленное автоматизированное рабочее место – УАРМ

УАРМ – удаленное автоматизированное рабочее место оператора, техническое средство СДКиУ, обеспечивающее сбор и визуализацию информации о состоянии платформ и переговорных устройств, голосовую связь и видеонаблюдение,

дистанционное включение и отключение электропитания платформы,

дополнительного освещения и др. В состав УАРМ входят:

программным обеспечением

монитор LCD не менее 19”, клавиатура, манипулятор «Мышь»;

специализированный телефонный аппарат;

источник бесперебойного питания.

Специализированное программное обеспечение должно обеспечивать возможность просмотра видеоархива ДР, синхронизацию сигналов ВК с ПГУ и системой управления платформы, формирование архива переговорной связи (запись разговоров), поддержку мультиэкранного режима, дистанционное включение и отключение электропитания платформы, дополнительного освещения.

Для подключения УАРМ к ВТСС обеспечить прокладку кабельной линии UTP

категории не ниже 5 до шкафа МС.

Средства электроснабжения

Средства электроснабжения СДКиУ, СВК, ВТСС, УАРМ в случае аварийного отключения электропитания должны обеспечивать работоспособность подключенного оборудования в течение 60 минут. При необходимости предусмотреть мероприятия по увеличению емкости батарей существующих ИБП.

8. Требования к информационному и техническому взаимодействию со смежными системами

Взаимосвязь смежных систем АСУД, СОБГ, СВК, СДКиУ и взаимодействие с внешними системами осуществляется через порты коммутационного оборудования узла доступа ВТСС по сетевому протоколу TCP/IP и стандарту Ethernet (IEEE

802.3/802.3u).

Соединение УАРМ с ДКИО и ДР осуществляется на основе протоколов,

создающих безопасные соединения через сети общего доступа (например – PPTP, L2TP, IPSec). Выбор протокола определяют технические службы эксплуатации ВТСС и не относится к задачам настоящего документа.

Присоединение ДКИО, ДР, УАРМ к портам коммутатора узла доступа осуществлять в соответствии с Приложением №2.

9. Дополнительные требования и рекомендации к разработке, согласованию и утверждения проектной документации

Разработка проектной документации на строительство, реконструкцию или модернизацию средств диспетчеризации платформ должна выполняться по заданию заказчика объекта на основании технических условий, выданных службой технической приемки и эксплуатации при ДЖКХиБ.

При разработке проектной документации необходимо учитывать требования действующих нормативных документов, перечней разрешенного для применения в городе Москве оборудования для локальных систем объекта, согласованных типовых технических решений, соответствующих распорядительных документов Правительства Москвы.

Если разрабатываемая проектная документация на диспетчеризацию платформ предусматривает внесение изменений в спецификацию оборудования или технические решения, предусмотренные проектами смежных систем (ЛСБ,

МС, АСУД), то проектная документация в обязательном порядке подлежит

согласованию со службой технической приемки и эксплуатации при ДЖКХиБ.

Утверждение проектной документации осуществляется в установленном порядке.

10. Требования к порядку приемки и ввода в эксплуатацию платформ и средств диспетчеризации

Приемка и ввод в эксплуатацию платформ подъемных и средства диспетчеризации осуществляются в соответствии с «Регламентом о порядке

взаимодействия организаций при монтаже, регистрации и вводе в

эксплуатацию платформ подъемных для инвалидов», [6] утвержденный Первым заместителем Мэра Москвы в Правительстве Москвы в 2005 г.

Принятые в эксплуатацию платформы подъемные и средства диспетчеризации оформляются в собственность города в установленном порядке [1] и учитываются на балансе ГУ «Инженерные службы районов».

В состав приемочной комиссии необходимо включить представителей ГУ «Инженерная служба города Москвы», ГУ «Инженерные службы районов» и, по согласованию, представителя Ростехнадзора.

11. Перечень используемых распорядительных и иных нормативных документов.

№	Наименование документа

Постановление Правительства Москвы от 01.01.2001 г. № 000 «О порядке приемки объектов инженерного и коммунального назначения в собственность города Москвы»
Постановление Правительства Москвы от 01.01.2001 г. «Об интеграции работ по обеспечению безопасности Москвы»
Распоряжение первого заместителя Мэра Москвы в Правительстве Москвы от 01.01.2001 №53-РЗМ «Об утверждении региональных нормативов градостроительного проектирования «Временный порядок проектирования и

строительства локальных систем безопасности и магистральных сетей при подключении объектов-новостроек к Системе обеспечения безопасности города «СОБГ)»

Постановление Правительства Москвы от 01.01.2001 г. «О создании Государственного бюджетного учреждения города Москвы «Инженерная служба города Москвы»
«Временные нормы на проектирование компонентов системы комплексной безопасности в жилых домах массового жилищного строительства (система видеонаблюдения, система экстренной связи», Москва 2003 г.
«Регламент о порядке взаимодействия организаций при монтаже, регистрации и вводе в эксплуатацию платформ подъемных для инвалидов», утвержденный Первым заместителем Мэра Москвы в Правительстве Москвы в 2005 г.
«Регламент обслуживания оператором платформы подъемной для инвалидов», утвержденный Первым заместителем Мэра города Москвы в

2007г.

«Положение о порядке выдаче Технических условий на присоединение к оборудованию общегородских систем внутридомовых технических средств объектов нового строительства, реконструкции и ремонта в городе Москве», утвержденное Первым заместителем Мэра города Москвы в

2007г.

Правила устройства и безопасной эксплуатации платформ подъемных для инвалидов» (ПБ 10-403–01), утвержденные постановлением Госгортехнадзора России от 01.01.2001. №10
СП-31-110-2003 (раздел 17) «Проектирование и монтаж электроустановок жилых и общественных зданий»

Приложение 1
Варианты оборудования СДКиУ
Компонент	Тип СДКиУ
АСУД-248	АСТК-64	СЛДКС-1	АСУ ОДС
(Горизонт)
Домовой контроллер	КУН-IP	КИО	БКД-МЕ	ДК
инженерного оборудования	(МосОтис)
Блок сопряжения	КБП-RS	Терминал	БДК-Л-4М2	КУН
АСТК-64с	(УКПП)
Вспомогательное	-	Сх.32	-	УУ
оборудование

Варианты оборудования СВК и ЛСБ

Компонент	Тип системы видеообработки
Интеллект	Сова-	Дигнум
Видео	Интеллект
Домовой регистратор	DVR-I-RM-4U-	DVR-S-RM-4U-	DVR-D-RM-4U-
E6(8,12,16,24)	E8(16)-(A4,A8)	E6(8,12,16)
Шкаф
телекоммуникационный	ШТА 18U-750, ШТА 2000, ШТА 1000
антивандальный
Видеокамера	КТНЖФ-600, МВК-0931ис

Варианты платформ подъемных

Компонент	Тип платформ
Наклонная	Вертикальная
Платформа подъемная	ПНИ-200	ПВИ-220
(в комплекте с ПГУ)

Приложение 2

Закрепление портов стандартного коммутатора узла доступа (домового коммутатора)

№ порта	Сервис (наименование ВТС)
1	СОБГ видео
2	СОБГ видео
3	АСКУЭ
4	АСКУЭ
5	СДКиУ
6	СДКиУ
7	СОБГ звук
8	Пожарная сигнализация
9	Резерв
10	Резерв
11	Резерв
12	Резерв
13	Развитие
14	Развитие
15	Развитие
16	Развитие
17	Резерв
18	Резерв
19	Резерв
20	Управление ИБП
21	Технологические порты
22	Технологические порты
23	Технологические порты
24	Технологические порты

В случае применения коммутатора, имеющего более 24-х портов (но менее 48-ми), порты выше 24-го используются как технологические.

Общие технические условия на оснащение средствами диспетчерского и визуального контроля платформ подъемных

Домашний очаг

Справочная информация

Техника

Общество

Образование и наука

Мир

Бизнес и финансы
