1.1 Усилитель для RGB светодиодной ленты CRAM N12-12 12А 12В
1. Усилитель для RGB светодиодной ленты предназначен для усиления сигнала от управляющего контроллера и предачи его светодиодным источникам света. Является составной частью системы для контроля и управления светодиодными источниками света в составе блока питания, контроллера и светодиодного источника света.

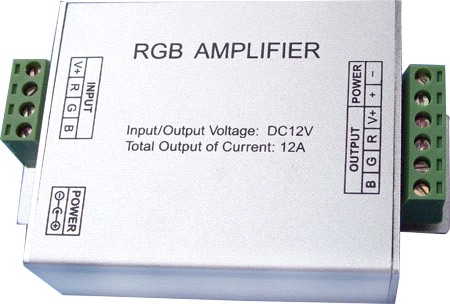

1.Фотография
2. Спецификация
Рабочая температура | -20-60℃ |
Напряжение питания | DC5V,12V,24V |
Размер | L102*W64*H24mm |
Вес нетто | 104g |
Выход | 3 CMOS цепи – открытый выход |
Выходной ток | <4A(каждый канал) |
Выходная мощность | 5V:<60W,12V:<144W,24V:<288W |
Способ соединения | Общий катод/анод |
3. Диаграмма соединения
2.1 Контроллер для RGB светодиодной ленты CRCN N6-IR24-12 6А 12В
Контролеер предназначен для управления RGB светодиодными лентами в плане создания разнообразных световых эффектов: изменения цвета, изменения яркости, затухания, мерцания, стробоскопический эффект и тд. Удобен в подключении, не требует специфических навыков для настройки.
Рабочая температура | -20-60 ℃ |
Напряжение питания | DC5V, 12V, 24V |
Размер | L50*W35*H22mm |
Вес нетто | 41.5g |
Выход | 3 CMOS цепи – открытый выход |
Выходной ток | <2A(each channel) |
Выходная мощность | 5V:<30W,12V:<72W,24V:<144W |
Способ соединения | Общий катод/анод |

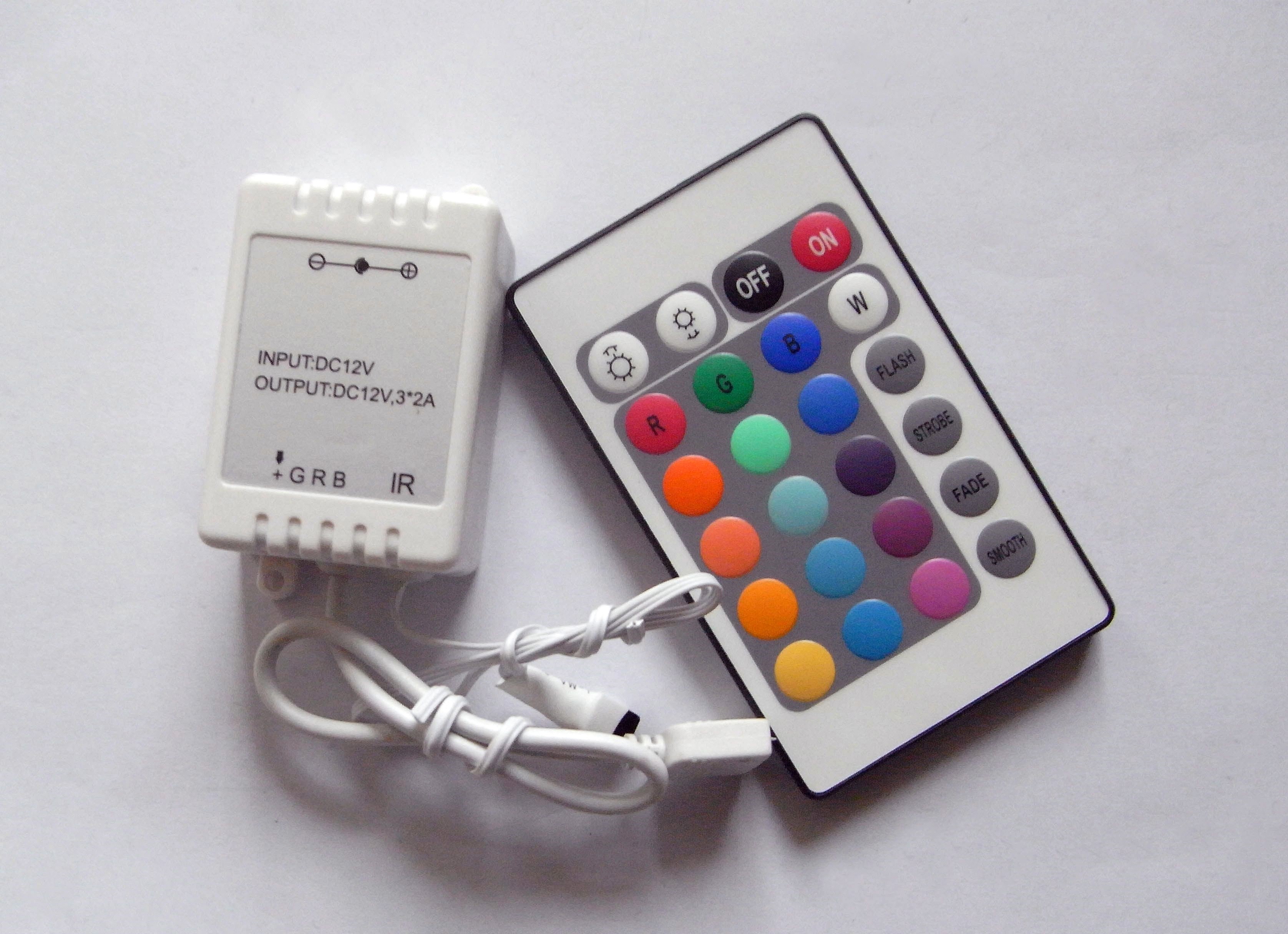

1. Фотография 2. Спецификация
3. Управление
Предназначение каждой кнопки на пульте ДУ следующее:
Яркость +( 16 ) | Яркость -( 16 ) | Выключено | Включено |
Статический красный | Статический зеленый | Статический синий | Статический белый |
Статический оранжевый | Статический бледно зеленый | Статический темно синий | 7 изменяемых цветов |
Статический темный желтый | Статический синий | Статический коричневый | Эффект исчезания и последовательного роста |
Статический желтый | Статический голубой | Статический розовый | 7 исчезающих цветов |
Статический бледно желтый | Статический небесно голубой | Статический фиолетовый | 3 основных изменяемых цвета |
Уточнение: при переключении в четвертый динамический режим кнопка «Яркость+/Яркость-» переходит в режим изменения скорости с шагом 32.
4. Диаграмма подключения
2.3 Контроллер для RGB светодиодной ленты CRCN N12-RF24-12 12А 12В с инфракрасным пультом управления
Контролеер предназначен для управления RGB светодиодными лентами в плане создания разнообразных световых эффектов: изменения цвета, изменения яркости, затухания, мерцания, стробоскопический эффект и тд. Удобен в подключении, не требует специфических навыков для настройки.

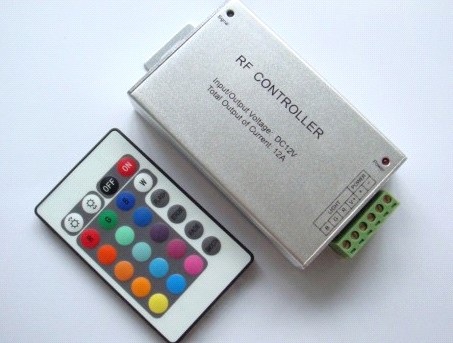

1. Фотография
Рабочая температура | -20-60 ℃ |
Напряжение питания | DC5V, 12V, 24V |
Размер | L127*W65*H24mm |
Вес нетто | 145.5g |
Выход | 3 CMOS цепи – открытый выход |
Выходной ток | <4A(each channel) |
Выходная мощность | 5V:<60W,12V:<144W,24V:<288W |
Способ соединения | Общий катод/анод |
III. Управление
Предназначение каждой кнопки на пульте ДУ следующее:
Яркость +( 256 ) | Яркость -( 256 ) | Выключено | Включено |
Статический красный | Статический зеленый | Статический синий | Статический белый |
Статический оранжевый | Статический бледно зеленый | Статический темно синий | Мигание одного цвета |
Статический темный желтый | Статический синий | Статический коричневый | Изменение одного цвета |
Статический желтый | Статический голубой | Статический розовый | 3 основных/ 7 исчезающих цветов |
Статический бледно желтый | Статический небесно голубой | Статический фиолетовый | 3 основных/ 7 изменяемых цвета |

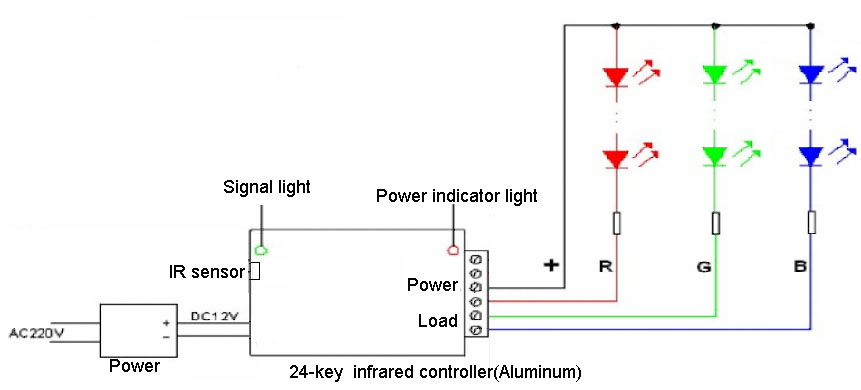

4. Диаграмма подключения
3.5 Контроллер для RGB светодиодной ленты CRCN N12-RF28-12 12А 12В с радио-пультом дистанционного управления
Контролеер предназначен для управления RGB светодиодными лентами в плане создания разнообразных световых эффектов: изменения цвета, изменения яркости, затухания, мерцания, стробоскопический эффект и тд. Удобен в подключении, не требует специфических навыков для настройки.

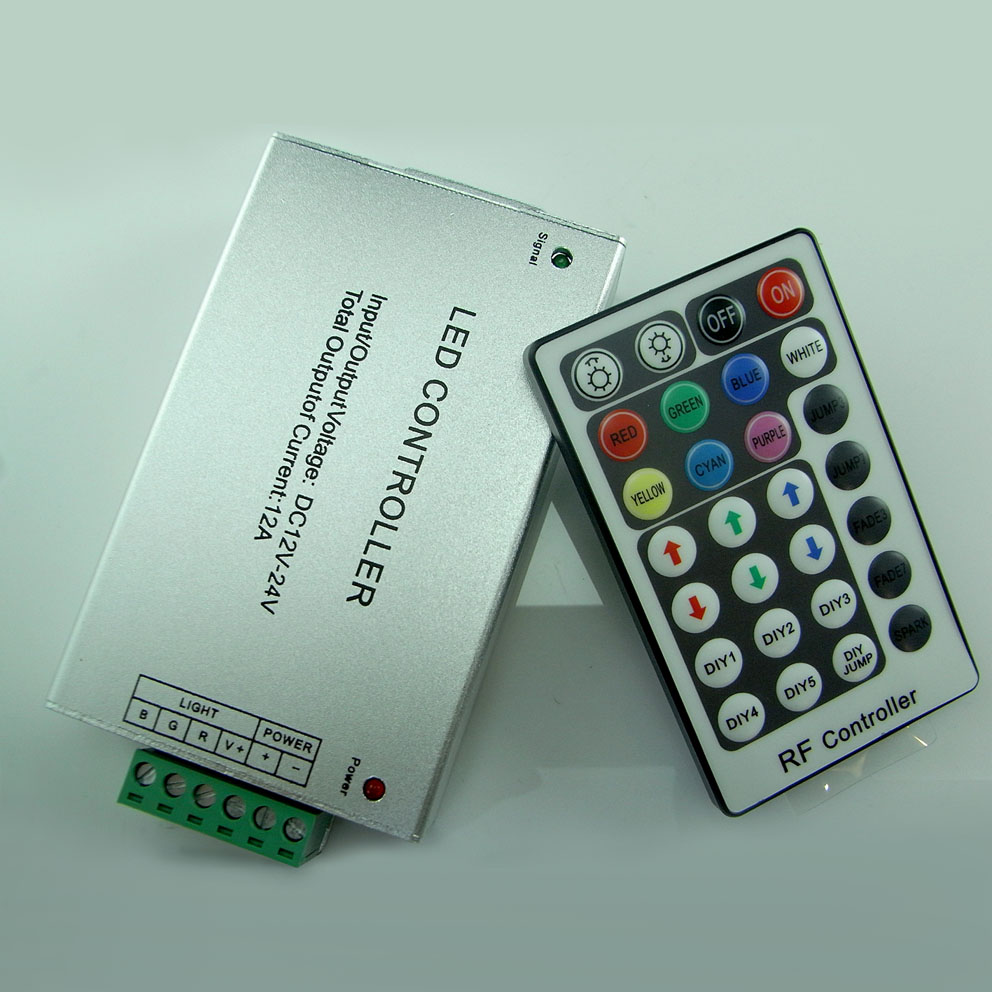

1. Фотография
Рабочая температура | -20-60 ℃ |
Напряжение питания | 12V, 24V |
Размер | L127*W65*H24mm |
Вес нетто | 190g |
Выход | 3 CMOS цепи – открытый выход |
Выходной ток | <4A(each channel) |
Выходная мощность | 12V:<144W,24V:<288W |
Способ соединения | Общий катод/анод |
3. Управление
В превую очередь подсоедините RGB провода, далее провода питания. Убедитесь в отсутствии короткого замыкания.Предназначение каждой кнопки на пульте ДУ следующее:
Яркость +( 16 ) | Яркость -( 16 ) | Выключено | Включено |
Статический красный | Статический зеленый | Статический синий | Статический белый |
Статический желтый | Статический бледно зеленый | Статический фиолетовый | Мигание (три цвета) |
Увеличивающаяся яркость красный | Увеличивающаяся яркость зеленый | Увеличивающаяся яркость синий | Мигание (семь цветов) |
Уменьшающаяся яркость красный | Уменьшающаяся яркость зеленый | Уменьшающаяся яркость синий | Затухание (три цвета) |
Пользовательский 1 | Пользовательский 2 | Пользовательский 3 | Затухание (семь цветов) |
Пользовательский 4 | Пользовательский 5 | Пользовательский 6 | Быстрые вспышки |
4. Диаграмма подключения
