Шкафы управления наружным освещением Индел 2515 (стр. 3 )

2.2.3В корпусе МК дополнительно монтируется  аккумулятор, обеспечивающий его работу при пропадании питания 220В до 12часов. В отсеке ШНО имеется светильник с выключателем. МК обрабатывает сигналы от датчиков состояния поста управления, и дверей ШНО и передает их в качестве аварийных сообщений, если это предусмотрено.

2.2.4.МУ предназначен для управления пускателями и или реле по суточным годовым графикам, зашитым в его память или по командам от МК. Управление пускателями Р1 и Р2 производится в автоматическом или ручном режиме через пост управления А4. На высоковольтные входы МУ поступают сигналы состояния линий отведений от выходов предохранителей отведений ШНО через модули грозозащиты А8 и А9. Эти сигналы позволяют определит ь состояние каждой из линий отведения ШНО и вместе с анализом значений тока и напряжения по каждой из фаз питающего напряжения позволяют судить о состоянии осветительной сети в работе, наличию кротких замыканий, обрывов линии или нештатным подключениям.

2.2.5.МК  обеспечивает связь с диспетчерским пунктом через встроенный GSM модем  по каналам GPRS или GSM CSD, с возможностью назначения одного из каналов основным, а другого резервным. В случае потери связи по основному каналу МК осуществляет переход на резервный канал и пытается периодически восстановить основной канал связи. Эти функции настраиваются локально и дистанционно. МК обеспечивает возможность дистанционного изменения параметров обоих модулей контроллера, графиков работы ШНО и позволяет дистанционно обновлять версии программного обеспечения контроллера.

МК организует канал доступа к цифровому многотарифному счетчику ШНО по интерфейсу RS485. При необходимости в ШНО могут быть несколько  счетчиков.

МК взаимодействует с МУ через интерфейс RS485. При необходимости  к МК  может подключаться несколько МУ или модулей с другими функциями. В состав МК входит бесперебойный источник питания, включающий аккумулятор и преобразователь питания, обеспечивающие его заряд и другие функции, в том числе отключение аккумулятора от схемы питания при сильном разряде.

Рис.4  Размещение контроллера в верхнем отсеке ШНО.

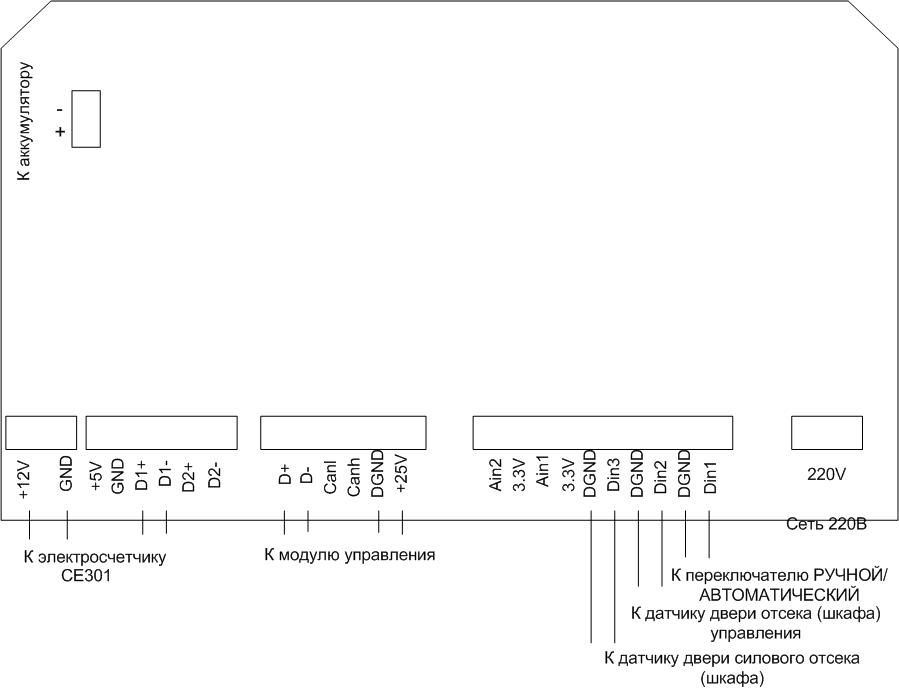

Рис.5  Расположение клеммников  в МК для подключения питания, приборов и датчиков

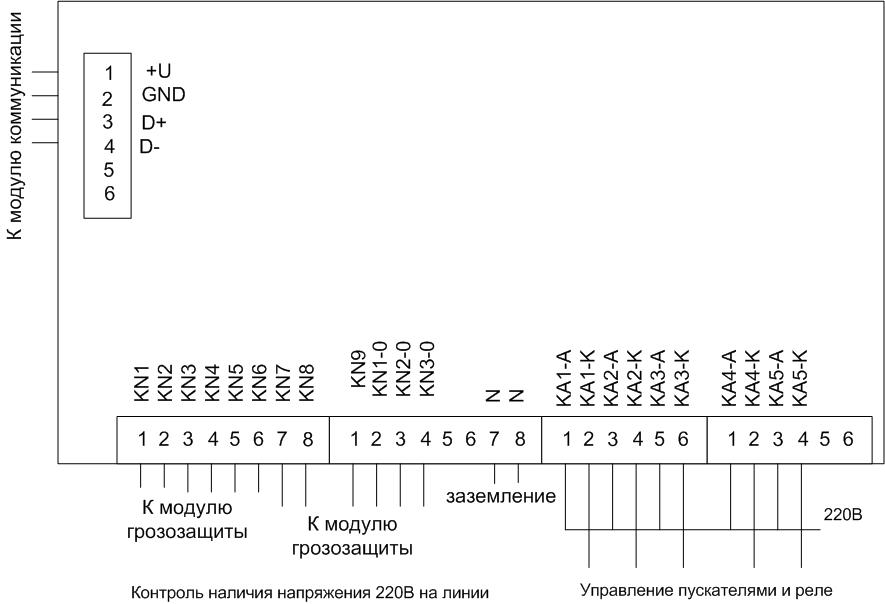

Рис.6  Расположение клеммников  в МУ  для подключения внешних сигналов

Рис.7. Размещение оборудования в нижнем  отсеке ШНО.

2.2.6.В нижнем отсеке ШНО с отдельной дверью  на монтажной панели смонтированы цифровой электросчетчик прямого включения - А1, малогабаритные контакторы на ток до 95А и скоммутированные с ними предохранители защиты выходов четырех трехфазных отведений.  Для контроля и ручного управления ШНО в отсеке размещен пост управления ШНО - А4 (слева вверху отсека). Он вместе с остальным сопряженным оборудованием смонтирован на рейку  DIN35. Через автоматические выключатели осуществляется управление включением и защита цепей  управления  включения сервисной розетки и светильников (левый – SF2 на рис.7), контроллера (средний - SF3) и поста ручного управления (правый - SF4).

2.2.7.На дополнительную  рейку  DIN35 ниже (рис.7) смонтированы модули грозозашиты –А8, А9.

2.2.8.Пост  управления А4 коммутирует управление пускателями  ШНО в автоматическом или ручном (локально)  режимах в зависимости от положения тумблера справа на корпусе поста с сигнализацией в контроллер о режиме поста. В положении тумблера РУЧНОЙ можно управлять работой пускателей ШНО через кнопки  поста управления при включенном автоматическом выключателе SF4.

Внимание при выключенном положении автоматического выключателя SW4 пост управления А4 всегда находится в положении АВТОМАТИЧЕСКИЙ.

В положении тумблера АВТОМАТИЧЕСКИЙ можно управлять работой пускателей ШНО сигналами от контроллера при включенном автоматическом выключателе SF3.

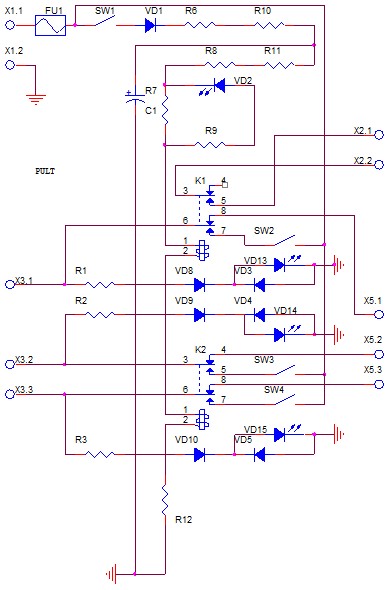

Рис.8 Схема электрическая поста управления.

Схема электрическая поста управления приведена на рис.8.

На рис.9 приведено подключение поста управления.  Вверху к клеммам Х3.3 и Х3.2 слева направо подключены цепи от МУ КА2-К и КА1-К соответственно, передающие сигналы управления пускателями от МУ.  Внизу слева направо к клеммам Х5.3 и Х5.2  подключены цепи к  пускателям  Р2 и Р1, соответственно, к клеммам Х2.2 и Х2.1  подключены цепи от датчика состояния поста (S1), к клеммам Х1.2 и Х1.1 подключено питание 220В, причем крайняя правая клемма подключена автоматическому выключателю SW4.

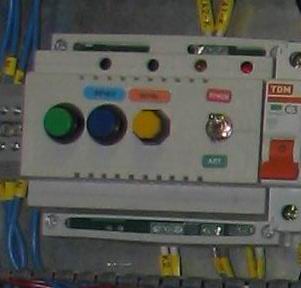

Рис.9  Подключение  поста управления

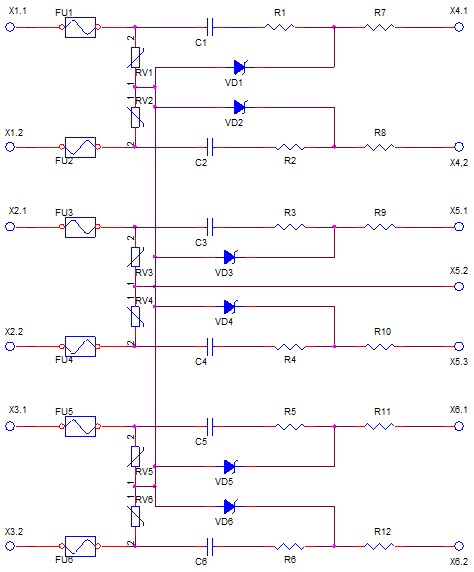

Рис.10  Схема электрическая модуля грозозащиты.

2.2.10.Схема электрическая модуля грозозащиты  приведена на рис.10.

На рис.11  приведено подключение модулей грозозащиты  в ШНО.

Снизу слева направо к клеммам подключены сигналы от выходов предохранителей отведений L1-1…L1-3, …L4-1…L4-3, соответственно. Сверху слева направо подключаются по 3 сигнала к МУ (КН1…КН3, КН4…КН6 и т. д.) при этом средний верхний вывод (Х5.2. каждого модуля) обязательно подключается к шине заземления.

2.2.11.В ШНО встроены два герконовых датчика открытия дверей SW5 и SW6 .

2.2.12.В состав ШНО входят сервисная розетка Х6 и  два светильника А5 и А6, для верхнего и нижнего отсеков шкафа, которые включаются через автоматический выключатель SW2.

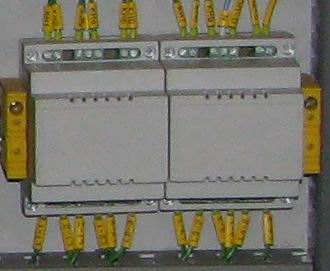

Рис.11  Подключение  модулей  грозозащиты

2.3. Монтаж ШНО и подготовка к включению.

2.3.1.ШНО предполагает настенное крепление  или крепление на основание.

2.3.2.ШНО настенного  исполнения  предварительно распаковывается из тары и монтируются два кронштейна крепления ШНО к стене болтами М8 (входят в комплект поставки изделия) на заднюю стенку ШНО. В случае настенного крепления ШНО, на стене отмечаются и сверлятся четыре отверстия, в которые устанавливаются  анкер-болты с диаметром резьбы 10мм.

2.3.3Подвод фидеров питания ШНО от ТП и фидеров к линиям отведения производится через отверстия в нижней части шкафа.

2.3.4.Защитные проводники входного фидера и фидеров отведений подключаются к шине PEN в нижней части шкафа.

2.3.5.ШНО имеет болт для подключения к контуру заземления на внешней части шкафа.

2.3.6.Фидер питания подключается к рубильнику в верхней части и к рабочей шине заземления.

2.3.7.Фидеры отведений к нагрузкам следует подключать к клеммам предохранителей, к которым подключены проводники контроля наличия напряжения на линиях отведения.

2.3.8.В ШНО 1, 4 и 7 предохранители  (слева неправо) подключены к пускателю Р1 и предназначены для обеспечения ночного режима работы с отключением большей части нагрузки. Остальные предохранители подключены к пускателю Р2 для варианта ШНО с двумя пускателями. Оба включенных пускателя обеспечивают вечерний режим работы с полной нагрузкой ШНО. Третий включенный пускатель обеспечивает подачу напряжения на сеть иллюминации (подсветки зданий).

2.3.9.При монтаже ШНО с тремя пускателями цепи питания выходных отведений третьего пускателя подключены к четвертому отведению.

Монтаж и подключение ШНО должен осуществляться обученным персоналом.

2.4. Проверка ШНО и режимы управления

2.4.1 Ручной режим управления ШНО

2.4.1.1.После заземления ШНО и перед подачей питания на шкаф из ТП, следует убедиться в исправности фидеров, отсутствии короткого замыкания в фидерах подачи питания и нагрузки и наличию всех предохранителей и соответствию их номиналов требуемым.

В исходном состоянии рубильник SW1 с установленными предохранителями должен быть в отключенном состоянии.

В исходном состоянии автоматические выключатели SF2, SF3, SF4 должны находиться в выключенном состоянии.

Тумблер на посте ручного управления А6 должен находиться в состоянии АВТОМАТИЧЕСКИЙ.

Подать питания на ШНО и перевести в рабочее состояние рубильник SW1. Все устройства ШНО должны находиться в обесточенном состоянии, на счетчике должна появиться индикация с возможностью ручного управления режимами счетчика.

Включить автоматический выключатель SF2, после чего следует убедиться в том, что включается светильник ШНО, который имеет собственный выключатель и появилось напряжение на сервисной розетке.

Включить автоматический выключатель SF4, разрешив подачу питания на пост ручного управления.

Перевести тумблер на посте ручного управления в положение РУЧНОЙ, после чего должен засветиться крайний слева светодиод красного цвета, индицирующий режим работы  РУЧНОЙ.

Кнопки управления пускателями могли находиться в нажатом состоянии, поэтому  могли включиться пускатели Р1, Р2 и Р3, при необходимости, с подсветкой соответствующих светодиодов, в этом случае выключить их повторным нажатием с отключением соответствующих пускателей и погасанием светодиодов.

Убедиться, что все пускатели выключены и светодиоды им соответствующие на посте управления погашены, пост находится в ручном режиме управления с соответствующей индикацией.

Включить режим работы НОЧНОЙ крайней справа кнопкой желтого (красного)  цвета, при этом должны включиться пускатели Р1, и подсветиться крайний справа светодиод желтого (красного)  цвета на посту ручного управления. На выводы отведений 1, 4, 7 должно быть подано напряжение питающей сети.

Включить режим работы ВЕЧЕРНИЙ нажав кнопку синего цвета, при этом должен дополнительно включиться пускатель Р2 и подсветиться светодиод синего цвета. На выводы всех отведений должно быть подано напряжение питающей сети. В ШНО с тремя пускателями подача напряжения на предохранители четвертого отведения осуществляется включением третьего пускателя нажатием зеленой кнопки, при этом должен загореться светодиод соответствующего цвета.
