C5HG2XK1 - 307 ДВИГАТЕЛЯ DW10TD ДВИГАТЕЛЯ DW10ATED
СНЯТИЕ-УСТАНОВКА РЕМЕНЬ ПРИВОДА НАВЕСНЫХ АГРЕГАТОВ
1 - СПЕЦИАЛЬНОЕ ПРИСПОСОБЛЕНИЕ
[1] Установочный штифт для динамического ролика (Диаметр 4 mm) (-).0188-Q1 .
[2] Рычаг для сжатия пружины динамического натяжиZ.
2 - ХАРАКТЕРИСТИКИ ДИНАМИЧЕСКИЙ НАТЯЖ ИТЕЛЬ

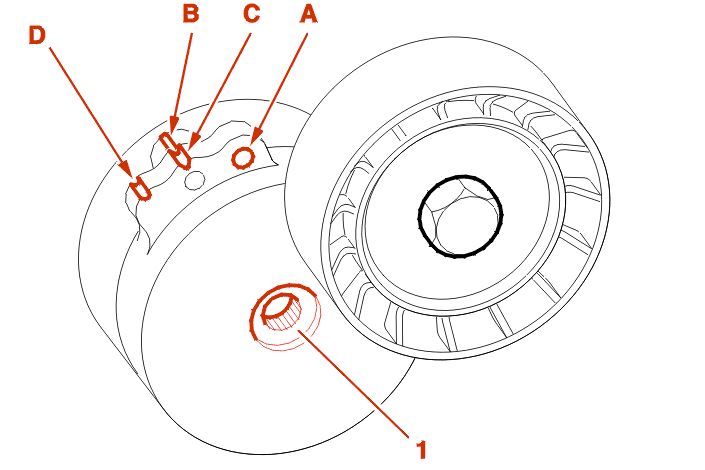

(A) Отверстие для выставления распредвала.
(B) Метка для контроля растяжения ремня (нанесенная на двигателе) .
(C) Метка нулевого растяжения.
(D) Метка максимального растяжения.
Данная система маркировки позволяет контролировать растяжение приводного ремня; совмещение меток (D) и (B) говорит о необходимости замены ремня.
Момент затяжки болта (1) 4.5 дН. м.
3 - СНЯТИЕ
ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : пометить направление вращения ремня в случае его повторного использования.
Снять :
- Переднее правое колесо защитный щиток под силовой установкой Передний правый грязеотражающий экран

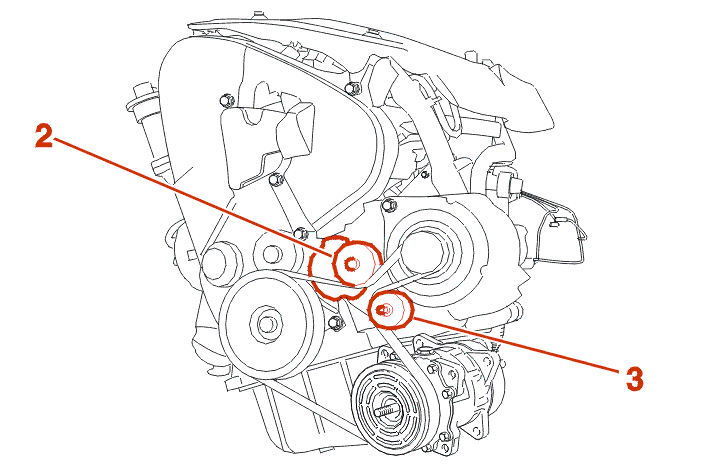

Воздействовать на динамический ролик (2) с помощью приспособления [2], пока штифт [1] не встанет на место в калибровочное отверстие (A) (Штифт : Диаметр 4 mm) .
Снять ремень привода навесного оборудования.
ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Убедиться, что ролики (2) и (3) вращаются свободно (без зазоров и задиров) .
4 - УСТАНОВКА
Установить на место ремень, закончив эту операцию на обводном ролике (3) .
ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Тщательно следить за тем, чтобы ремень правильно стал на все шкивы и ролики.
Снять приспособление [1] (С помощью приспособления [2]) .
Продолжить операции по установке в порядке, обратном порядку снятия.
Затянуть колесные болты усилием 9 дНм.
