Свод правил Газораспределительные системы Актуализированная редакция СНиПа 42-01-2002 (стр. 11 )

Здания, сооружения и коммуникации	Расстояния по верти - кали (в свету), м, при пересе-чении	Расстояния по горизонтали (в свету), м, при давлении газопровода, МПа
до 0,005	св. 0,005 до 0,3	св. 0,3 до 0,6	св. 0,6 до 1,2
20. Здания закрытых складов категорий А, Б(вне территории пром предприятий) до газо - провода условным диаметром: до 300 мм св. 300 мм То же, категорий В, Г и Д до газопровода условным диаметром: до 300 мм св. 300 мм	- - - -	9,0 9,0 2,0 2,0	9,0 9,0 4,0 4,0	9,0 9,0 7,0 7,0	10,0 20,0 10,0 20,0
21. Бровка ороситель - ного канала (при непросадочных грунтах)│	В соответс-твии со СНиП 42-01	1,0	1,0	2,0	2,0
Примечания. 1. Вышеуказанные расстояния следует принимать от границ, отведенных предприятиям территорий с учетом их развития, для отдельно стоящих зданий и сооружений - от ближайших выступающих их частей, для всех мостов - от подошвы конусов. 2. Допускается уменьшение до 0,25 м расстояния по вертикали между газопроводом и электрокабелем всех напряжений или кабелем связи при условии прокладки кабеля в футляре. Концы футляра должны выходить на 2 м в обе стороны от стенок пересекаемого газопровода. 3. Знак "-" обозначает, что прокладка газопроводов в данных случаях запрещена. 4. При прокладке полиэтиленовых газопроводов вдоль трубопроводов, складов, резервуаров и т. д., содержащих агрессивные по отношению к полиэтилену вещества (среды), расстояния от них принимаются не менее 20 м. 5. Знак "*" обозначает, что полиэтиленовые газопроводы от места пересечения. следует заключать в футляр, выходящий на 10 м в обе стороны│ 6. Расстояния от газопроводов СУГ до зданий и сооружений, в том числе сетей инженерного обеспечения, следует принимать как для природного газа.

Приложение Г
(справочное)
Акт приемки законченного строительством объекта газораспределительной системы

(наименование и адрес объекта)
г.__________	"___" _____________200__ г.
Приемочная комиссия в составе: председателя комиссии - представителя заказчика или застройщика
(фамилия, имя, отчество, должность)
членов комиссии - представителей:
проектной организации
	(фамилия, имя, отчество, должность)
эксплуатационной организации
	(фамилия, имя, отчество, должность)
УСТАНОВИЛА:
1. Подрядчиком
	(наименование организации)
предъявлен к приемке законченный строительством
(наименование объекта)
На законченном строительством объекте
(наименование объекта)
субподрядными организациями
(наименования организаций)
выполнены следующие работы
2. Проект №	разработан
			(наименование организации)
3. Строительство системы газоснабжения объекта осуществлялось в сроки:
начало работ	, окончание работ
	(месяц, год)		(месяц, год)
4. Документация на законченный строительством объект предъявлена в объеме, предусмотренном СНиП 42-01-2002 или ТСН по приемке.
Приемочная комиссия рассмотрела представленную документацию, произвела внешний осмотр системы газоснабжения, определила соответствие выполненных строительно-монтажных работ проекту, провела, при необходимости, дополнительные испытания (кроме зафиксированных в исполнительной документации)
(виды испытаний)

Решение приемочной комиссии:
1. Строительно-монтажные работы выполнены в полном объеме в соответствии с проектом и требованиями СНиП 42-01-….
2. Предъявленный к приемке объект считать принятым заказчиком вместе с прилагаемой исполнительной документацией с "__"_________ 201_ г.
ОБЪЕКТ ПРИНЯТ

Председатель комиссии
	(подпись)
Место печати
Представитель проектной организации
	(подпись)
Представитель эксплуатационной организации
	(подпись)

ОБЪЕКТ СДАН

Представитель подрядчика
	(фамилия, имя, отчество, должность, подпись)

Приложение Д
(справочное)

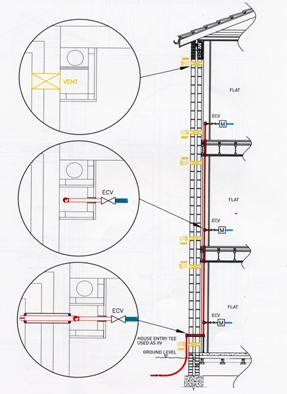

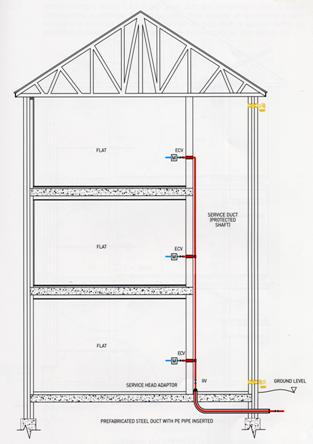

Типовые решения ограничения доступа к внутренним газопроводам.


Приложение Е
(справочное)
Основные активные меры для безопасного подключения зданий к газовой сети.

ОДНОКВАРТИРНЫЙ ДОМ

МНОГОКВАРТИРНЫЙ ДОМ с газовым оснащением по этажам или квартирам

Рис. Е.1. Активные меры безопасности при давлении в наружном газопроводе >0,0015 МПа (150 мм вод. ст.) до 0,005 МПа и приборы, регулирующие давление газа.

ОДНОКВАРТИРНЫЙ ДОМ

МНОГОКВАРТИРНЫЙ ДОМ с газовым оснащением по этажам или квартирам

Рис. Е.2. Активные меры безопасности при давлении в наружном газопроводе
≥ 0,005 МПа до 0,6 МПа и приборы, регулирующие давление газа.

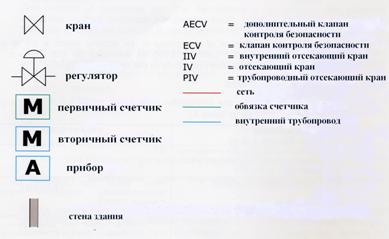

Основное отключающее устройство (кран) Регулятор давления газа (регулятор) Запорный клапан (контроллер) по расходу газа Счетчик Датчик загазованности Пожарный извещатель Электромагнитный клапан Индивидуальная газорегуляторная установка (редуктор)

Условные обозначения для рисунков Г.1, Г.2.


Библиография
[1] НПБ 105-95 Определение категорий помещений и зданий по взрывопожарной и пожарной опасности
[2] ПУЭ Правила устройства электроустановок
[3] НПБ 111-98* Автозаправочные станции. Требования пожарной безопасности
[4] НПБ 110-99* Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией
[5] ПБ 10-115-96 Правила устройства и безопасной эксплуатации сосудов, работающих под давлением
