Диэлектрические средства Коврик диэлектрический
Описание модели:
50Х50, 75Х75
Ковер диэлектрический, производство Россия, два размера - 50Х50 см и 75Х75 см. СИЗ применяется как дополнительное средство индивидуальной защиты от поражения электрическим током при работе с закрытыми электроустановками напряжением свыше 1000 вольт., два размера - 50Х50 см и 75Х75 см., под заказ поставляются дорожки диэлектрические.
Диэлектрические средства Боты диэлектрические
Описание модели:
Применяются как основное средство индивидуальной защиты от электрического тока при напряжении до 1000 Вольт, в сочетании до 15000 вольт.
Диэлектрические средства Перчатки диэлектрические бесшовные
Описание модели:
Перчатки диэлектрические латексные, бесшовные, применяются как основное средство индивидуальной защиты от электрического тока при напряжении до 1000 Вольт, в сочетании до 15000 вольт.
Ножницы диэлектрические | ||||||||||||||
|
Ножницы диэлектрические НД-1 являются ручным изолирующим инструментом, предназначенным для резки кабеля и проводов в электроустановках напряжением до 1000В переменного и 1500В постоянного тока. Ножницы допускается применять для резки Фонарь ФОС 3/5/6 | |
|
Веревки пожарные спасательные ВПС-30 и ВПС-50 Пожарные веревки предназначены для спасения людей и перемещения грузов во время пожаров и других стихийных бедствий. Выпускаются длиной 30 и 50 метров, комплектуются чехлами-сумками.
Устройство Веревка свита из высококачественной пеньки или льна. Она состоит из четырех скрученных пучков, в каждом из которых три пряди. На концы веревки вплетены грушевидные металлические коуши. Один конец веревки обшит белой тесьмой (2-5 см ширины) и нанесен на нее инвентарный номер. Веревка, смотанная в клубок, хранится в непромокаемом чехле, на поверхность которого прикреплена бирка с указанием даты последнего испытания и подписью лица, его проводившего.
|
| Рукав пожарный "Стандарт" Рабочее давление до 1,6 МПа. Предназначены для передвижной пожарной техники и мотопомп. Устойчивы к низким температурам до -55 градусов по Цельсию. Диаметр: 51, 66, 77 мм. |
| Рукав латексированный для ПК 1,6 МПа Предназначены для передвижной пожарной техники с целью подачи воды и водных растворов пенообразователей на расстояние под давлением в интервале рабочих температур от -40 до +45 градусов по Цельсию в районах с умеренным климатом. Диаметр: 51, 66, 77 мм. |
| ГМ Головка напорная соединительная муфтовая |
| ГП Головка напорная соединительная переходная |
Зажим для напорных рукавов
Предназначен для быстрой ликвидации течи воды из отверствий и свищей в напорных пожарных рукавах без прекращения подачи воды на пожаротушение.
Устройство
Он состоит из трехсегментной обоймы 1, изготовленной из прутковой стали и стальной ленты 2, один конец которой закреплен на оси обоймы 1, а другой является двухступенчатой скобой 3.
Рис. 1. Зажим для напорных рукавов
1-трехсегментная обойма; 2-стальная лента; 3-двухступенчатая скоб
Зажим может быть применен на напорных рукавах диаметрами 51, 66 и 77 мм при длине повреждения до 30 мм.
Техническая характеристика
Условный диаметр рукавов для установки зажима 50, 70, 80 мм;
Длина повреждения рукавав, защищаемая зажимом 30 мм;
Масса зажима не более 0,6 кг
Рукавная задержка
Предназначена для закрепления вертикальных рукавных линий за конструкции здания.
Устройство
Рукавная задержка (рис.1) изготовлена из полосовой стали сечением 25х4 мм. Длина крюка 165 мм, ширина 85 мм. Верхний конец задержки имеет заточку на два конца, а нижний-заканчивается ушком для навязывания трехпрядной веревки диаметром 14-17 мм и длиной 0,65 мм. Другой конец веревки заканчивается петлей длиной 500 мм. Масса задержки 0,3 кг.
Рис.1. Рукавная задержка из полосовой стали
Пожарная колонка КПА
Пожарная колонка КПА ДСТУ 2801-94 (ГОСТ 7499-95) предназначена для открывания (закрывания) подземного гидранта и присоединения пожарных рукавов в целях отбора воды из водопроводных сетей на пожарные нужды. Колонка может применяться в районах с умеренным, холодным и тропическим климатом, категория размещения 1 по ГОСТ 15150-69.
Устройство
Основные части колонки - корпус 1 и головка 2. В нижней части корпуса 1 колонки установлено бронзовое кольцо 6 со специальной треугольной шестидюймовой резьбой 3 для установки на гидрант.
На головке колонки 2 расположены два напорных патрубка 16 с муфтовыми соединительными головками ГМ-80 . Открывание и закрывание патрубка осуществляется вентилями, которые состоят из крышки 12, шпинделя 13, тарельчатого клапана 9, маховичка 10 и сальникового набивочного уплотнения.
В верхней части головки колонки 2 через сальник проходит центральный (торцовый) ключ (трубчатая штанга) 5 с квадратной муфтой 4 для вращения штанги гидранта.
Рукоятка 11 вращается при закрытых вентилях напорных патрубков, при открытых вентилях маховички 10 попадают в поле вращения рукоятки.
Техническая характеристика
Условное давление...................................................................10 кгс/см2;
Условный проход входного отверстия...................................125 мм;
Условный проход напорных патрубков...................................80 мм;
Расстояние от резьбового кольца до центра головки.........852 мм;
Габаритные размеры
ширина по клыкам соединительных головок.......................430 мм;
ширина по корпусу......................................................................190 мм;
высота...........................................................................................1090 мм;
Масса................................................................................................18 кг.
Разветвление трехходовое РТ-80
Разветвления рукавные, трехходовые РТ-80
Разветвления рукавные, трехходовые РТ-80 используются для разделения потока подаваемой воды и регулирования ее количества.
Назначение
Предназначен для разделения потока огнетушащих средств, подаваемых пожарным насосом по магистральной рукавной линии, на несколько потоков, поступающих в рабочие линии, а также для регулирования подачи огнетушащих средств в этих линиях.
Устройство
Разветвления всех типоразмеров имеют одинаковую конструкцию и состоят из фигурного корпуса 1, входных 2 и выходных 3 патрубков с муфтовыми соединительными головками 5 и 4, и ручки для переноски 11. Открывание и закрывание выходных патрубков осуществляется вентилями, которые состоят из крышки 6, шпинделя 7, тарельчатого клапана 8, маховичка 9 и сальникового набивочного уплотнения 12.
Техническая характеристика РТ-80
Условный проход входного штуцера, мм 80
Условный проход выходных штуцеров, мм:
центрального 80
боковых 50
Условное давление, кгс/см2 10
Число выходных штуцеров 3
Коэффициент гидравлического сопротивления 5
Габаритные размеры:
длина 375
ширина 465
высота 280
Масса, кг, не более 6,5
|

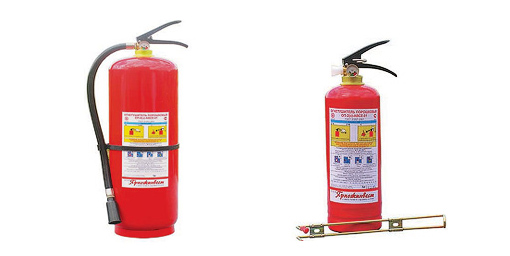

Порошковые огнетушители - ОП-5, ОП-4, ОП-10, ОП-8, ОП-50, ОП-100 |
Заряжены огнетушащим порошком и закачены инертным газом (воздух, азот, углекислый газ) до давления 16 атм. Предназначены для тушения пожаров класса А, В, С или ВС, в зависимости от типа применяемого порошка, а также электроустановок, находящихся под напряжением до 1000 В. Снабжены запорными устройствами, обеспечивающими свободное открывание и закрывание простым движением руки. Манометр, установленный на головке огнетушителя, показывает степень работоспособности огнетушителя, что является большим преимуществом перед огнетушителями со встроенным источником давления. Эксплуатируются при температуре -40-+50°С. Срок перезарядки - 5 лет. |

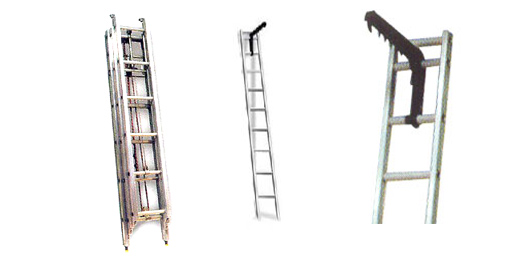

Пожарные лестницы |
Лестница трехколенная выдвижная Л-60 Лестница пожарная ручная трехколенная металлическая Л-60 предназначена дли поднятия личного состава пожарных частей на второй и третий этажи, чердаки и крыши двухэтажных зданий, для работы внутри помещений (в залах) при пожарах, а также для учебно-тренировочный занятий. Устройство и принцип действия:
Рис.1 Лестница трехколенная выдвижная Л-60 1-подвижной блок, 2-второе колено; 3-первое колено; 4-стальной канат; 5-пеньковый канат; 6-верхняя ступень; 7-третье колено; 8-неподвижный блок; 9-тяга; 10-вилка останова; 11-нижняя ступень; 12-стенной упор; 13-стальной кронштейн; 14-блок; 15-ролик; 16-кронштейн; 17-башмак; 18-стальная труба; 19-крюк; 20-пружина Лестница состоит из трех телескопически сдвигающихся колен, из однотипных профилей и деталей. Принцип выдвигания колен - ручной с помощью канатов и блоков. У лестницы имеется подвижной блок 1, установленный на втором колене 2. Первое колено 3 подвешено на стальном канате 4 диаметром 4,8 мм, второе -- выдвигается с помощью пенькового каната 5 диаметром 12 мм. Верхний конец пенькового каната закреплен на верхней ступени 6 третьего колена 7, который проходит через подвижной блок 1 второго колена и далее -- на неподвижный блок 8 третьего колена, связанный тягой 9, с вилкой 10 останова, закрепленном на третьем колене. Далее канат идет к нижней ступени 11 третьего колена, на ней и закрепляется его второй конец. Колено первое. Состоит из двух балок (тетив) таврового сечения, соединенных между собой рифленными трубами (ступенями). Тавровая балка в средней части имеет полое прямоугольное утолщение для заделки ступеней. На верхних концах тетив установлены стенные упоры 12, которые состоят из вилки, оси и ролика. На нижних концах тетив с внешней стороны на нижней полке установлены упоры, которые удерживают колено от выпадания при выдвигании лестницы на полную длину и придают направление колену, скользя по выемке тетив второго колена. К нижней ступени прикреплен стальной кронштеин 13 для крепление стального троса выдвигания колена. Колено имеег 12 ступеней с шагом 350 мм. Ступени укреплены в тетивах методом завальцовки и образуют неразъемное соединение. Колено второе. Конструкция аналогична первому колену по всем основным элементам (тетивы, ступени). К верхней ступени колена прикреплен кронштейн с блоком 14, через который проходит стальной трос выдвигания первого колена, на нижней ступени установлен кронштей с блоком 1 для пенькового каната. Над верхней и третьей ступенями с внутренней стороны, на верхней полке тетив установлены на заклепках упоры, придающие направление первому колену при выдвигании и сдвигании, а также удерживающие его от выпадания при выдвигании лестницы на полную длину, при этом нижние упоры первого колена упираются в верхние упоры второго колена. На некоторых ступенях установлены по два ролика 15, по которым скользят при выдвигании и сдвигании опорные плоскости тетив вышележащего колена. Колено имеет 12 ступеней с шагом 350 мм. Крепление ступеней такое же как и в первом колене. На нижних концах тетив установлены упоры, имеющие то же назначение, что и нижние упоры первого колена. Колено третье. Конструктивно мало чем отличается от первого и второго колена. К верхней ступени прикреплен кронштейн 16, к которому крепятся концы стального и пенькового канатов. Над верхней и второй ступенями, как и во втором колене, распожены упоры, удерживающие и направляющие второе колено. На трех ступенях колена установлены по два ролика 15, по которым скользит второе колено при выдвигании и сдвигании лестницы. На нижние концы тетив крепятся башмаки 17. Колено имеет 11 ступеней с шагом 350 мм и с креплением, аналогичным первому и второму коленам. Между верхней и второй ступенями крепится останов, предназначенный для удержания колена и всей лестницы в выдвинутом положении. Останов выполнен из стальной трубы 18, к которой приварены два крюка 19, а в средней части трубы приварена вилка для соединения с тягой неподвижного блока системы выдвигания лестницы. Техническая характеристика Длина лестницы, сложенной.....................................................................................4380 полностью раздвинутой.............................................................10706 Габаритная ширина лестницы, мм Расстояние между тежзаш в свету, мм первое колено............................................................................... 350 второе колено................................................................................ 386 Высота комплекта колен в сложенном виде, мм...................202 Растояние между ступенями, мм.................................................350 Усилие каната при выдвигании лестницы, кгс, не более.....40 Масса, кг, не более..........................................................................48 |
Лестница пожарная штурмовая металлическая ЛШ Предназначена для подъема на верхние этажи здания путем постепенного перехода по наружной стене с этажа на этаж, от окна к окну. Устройство Лестница состоит из двух металлических тетив, соединенных тринадцатью ступенями, и стального крюка с зубьями. Ступеньки закреплены в отверстиях тетив путем развальцовки.
Стальной крюк укреплен на трех верхних ступенях. На нижней стороне крюка расположены зубья, предотвращающие его скольжение по опорной поверхности. Для облегчения веса крюк имеет шесть просверленных отверстий, а для жесткости - ребра, приваренные перпендикулярно к плоскости крюка. Нижние концы тетив имеют башмаки для предотвращения скольжения по опорной поверхности. Техническая характеристика Габариты лестницы, мм: длина.............................................. 4100 ширина............................................. 300 вылет крюка................................... 590 Расстояние между тетивами...... 250 Шаг между ступенями.................. 340 Количество ступеней..,................. 13 Масса, кг.......................................... 9,3 |
|

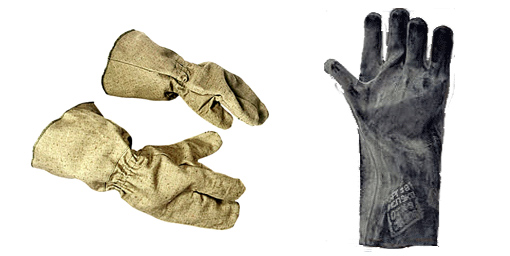

Краги пожарного, диэлектрические перчатки. |
Рукавицы специальные термостойкие (краги) с многослойным теплоизолятором на гигиенической подкладке с двумя напалками (или перчатки) - предназначены для защиты рук от воздействия открытого пламени, теплового потока, воды, ПАВ, ГСМ и других опасных и вредных факторов возникающих при тушении пожаров и проведении аварийно-спасательных работ. Изготавливаются из материала Пировитекс, винилискожи, огнетермостойкой ткани. Предназначены для пожарных и спасателей. Рукавицы диэлектрические - предназначены для защиты рук от поражения постоянным и переменным электрическим током в качестве основного средства защиты при работе в электроустановках при напряжении до 1000 вольт. |
Вал ПН-40
Для насосов центробежных пожарных ПН-40 УА (40У-01-13), и ПН-40 УВ (40УВ.01.00.03);
