5. Меры безопасности
5.1. При эксплуатации комплекта, необходимо руководствоваться настоящей инструкцией, правилами безопасности при эксплуатации электроустановок напряжением до 1000В, а также правилами противопожарной безопасности при работе с электроустановками.
6. Гарантии изготовителя
6.1. Гарантийный срок эксплуатации комплекта – 12 месяцев со дня приобретения, и 1 месяц на механические комплектующие.
6.2. Гарантии не распространяются на комплект, имеющий механические повреждения и следы самостоятельного ремонта.
6.3. По вопросам гарантийного обслуживания обращаться к дилерам или на http://www. um-kit. и http://www. smartkit.
7. Транспортирование и хранение
7.1. Транспортирование комплект в упаковке предприятия-изготовителя может быть произведено всеми видами транспорта. Значение климатических и механических воздействий при транспортировании должны соответствовать ГОСТ 12997.
7.2. Хранение комплекта в упаковке должно соответствовать ГОСТ 12997.
8. Утилизация
8.1. Комплект не содержит в своём составе веществ и материалов, опасных для жизни и здоровья человека и окружающей среды, и не требует специальных мер предосторожности при транспортировании, хранении и утилизации.
9. Комплектность
9.1. Комплект поставки изделия приведен в таблице 2.
Таблица 2
№ | Комплектность | Количество |
1 | комплект для установки (вариант А) | |
1 | комплект для установки (вариант В) | |
2 | Инструкция по эксплуатации | 1 |
10. Свидетельство о приёмке
Комплект для установки признан годным к эксплуатации.
Дата выпуска ____________
www. um-kit. www. smartkit.
www. smartkit. www. um-kit.
Комплект
для
установки
Накладной электромеханический
«Замок-невидимка»
Детальная Инструкция
по
Эксплуатации
www. smartkit. www. um-kit.
1. Назначение
Комплект для установки накладного электромеханического «Замка-невидимки», в дальнейшем комплект, предназначен для предотвращения несанкционированного проникновения в жилые помещения, офисы и другие объекты недвижимости.
Вам уже не придется бояться, что злоумышленники попадут в Ваши помещения, вскрыв все обычные замки отмычками, «бампингом» или дубликатом ключа т. к. замочной скважины просто нет!
2. Требования к клиенту
- установку комплекта, а в особенности самого замка на дверь, рекомендуется поручать квалифицированному персоналу; при установке комплекта необходимо соблюдать все действующие нормы и правила техники безопасности.

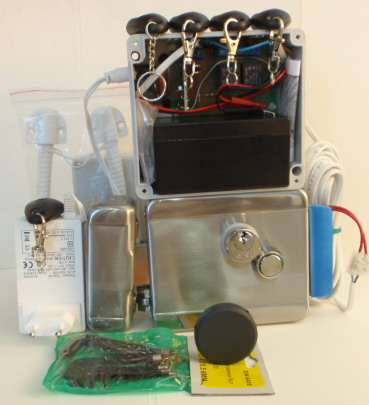

3. Состав изделия
комплект «Замок-невидимка» состоит, в зависимости от комплектации, из следующего оборудования (смотри таблицу №1):
А - «Замок-невидимка»;
B - «Замок-невидимка» с броненакладкой.
таблица №1 | |||
название | A | B | |
Замок накладной электромеханический | * | * | |
Блок Питания 15В (импульсный) | * | * | |
Аккумулятор на 1,2Ач.. (установлен в монтажный бокс). | * | * | |
Плата Питания (зарядка и работа от аккумулятора 12В 1,2Ач. установлена в монтажный бокс). | * | * | |
Радиокомандер на 20м (установлен в монтажный бокс). | * | * | |
Радиобрелоки на 20м, 5 штук | * | * | |
Радиопрозрачный монтажный бокс | * | * | |
Гибкий переход ПМ-2 (между дверной коробкой и дверью) | * | * | |
Провод ШВВП 2х0,5 – 5 метра | * | * | |
Броненакладка (камуфлированная заглушка замочной скважины) | * | ||
Шестигранный ключ для закрепления броненакладки | * | ||
Структурная схема «комплекта» представлена на рис. 1
4. Описание работы составных частей изделия
4.1. «Замок-невидимка» представляет собой накладной замок, внутри которого находится cамовзводимая пружина, которая сжимается при закрывании двери. Открывается замок изнутри помещения - нажатием на кнопку на замке или по нажатию кнопки радиобрелока. Электромагнит притягивает «стопор» пружины, которая действует на механизм втягивания ригеля замка.
Замок можно установить как с камуфлированной броненакладкой на головку с замочной скважиной, так и вообще без замочной скважины.
С наружной стороны двери, никто не догадается, что у Вас «где-то» еще есть замок!

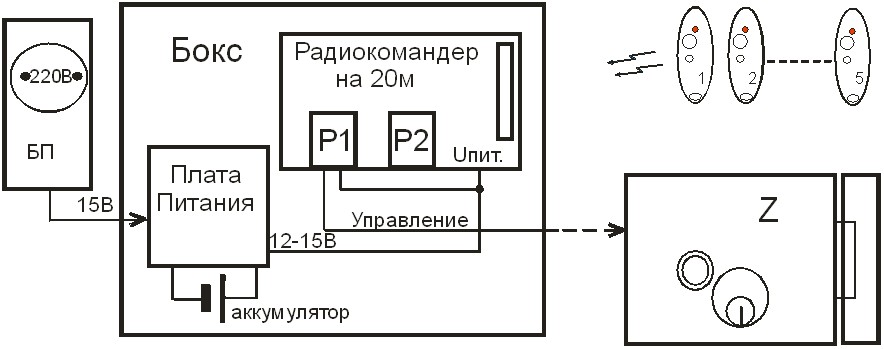

Рис. 1 Блок-схема комплекта
.
Замок закроется при закрытии двери. Желательно использовать доводчик на дверь, для щадящего использования замка и двери.
С наружи открыть замок, без замочной скважины, можно только по управляющему сигналу радиобрелока, нажав на кнопку, а если установлена головка замка с замочной скважиной, то еще и ключом, при этом надо долго снимать броненакладку спецключом.
При пропадании на объекте 220В, комплект сможет автономно проработать около 3-х суток (зависит от частоты открываний замка). На случай долгого пропадания 220В, можно установить на дверной коробке (или в любом другом удобном месте) малоприметные контакты (в виде шурупов на разных уровнях, о которых никто не знает). Через эти точки можно подать внешнее питание 12В, соблюдая полярность, для работы радиокомандера и замка. По команде с радиобрелока «замок-невидимка» откроется.

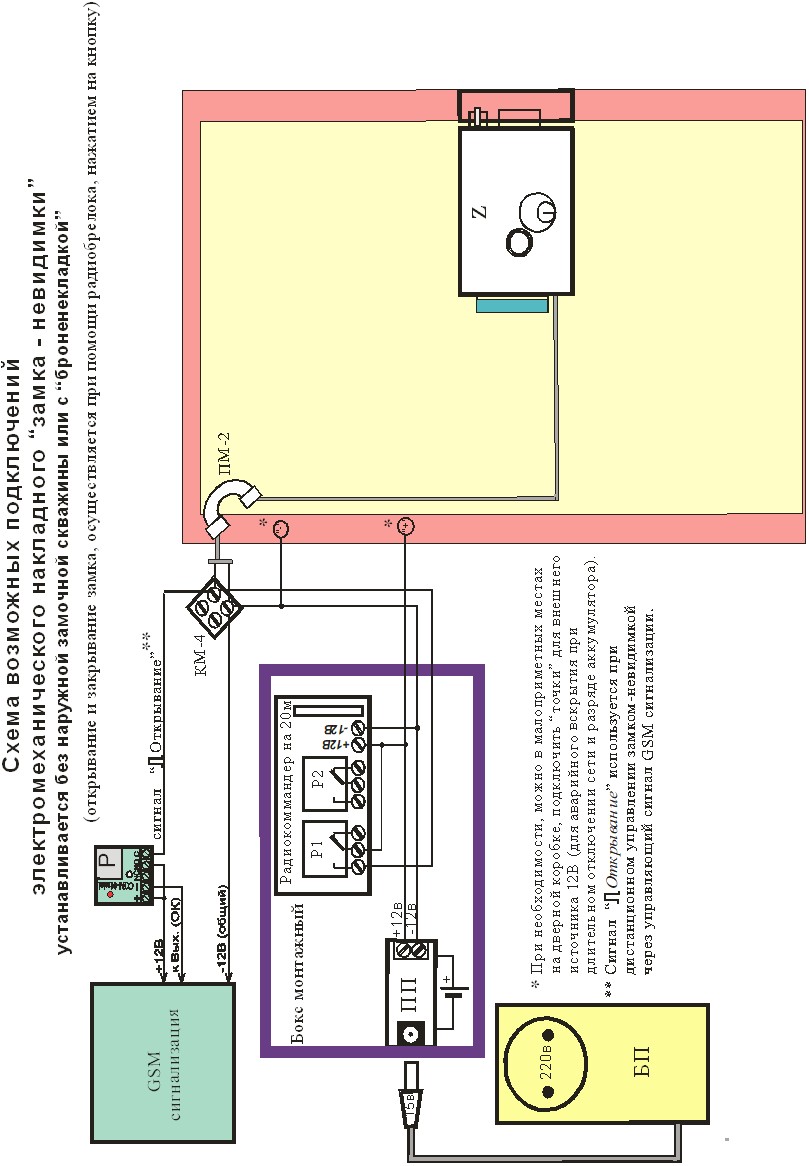

При использовании «замка-невндимки» совместно с сигнализацией или GSM сигнализацией, можно кроме дверного датчика (СМК) задействовать еще и датчик удара, установленный на дверь, который оповестит в случае механического воздействия, если кто-то начнет сбивать броненакладку «замка-невндимки». Открывать «замок-невидимку» также можно по сигналу с GSM сигнализации. Если сигнал с GSM сигнализации в виде импульса, то необходим релейный модуль СОМ-01, если уровень, то необходимо использовать таймер ТКИ.

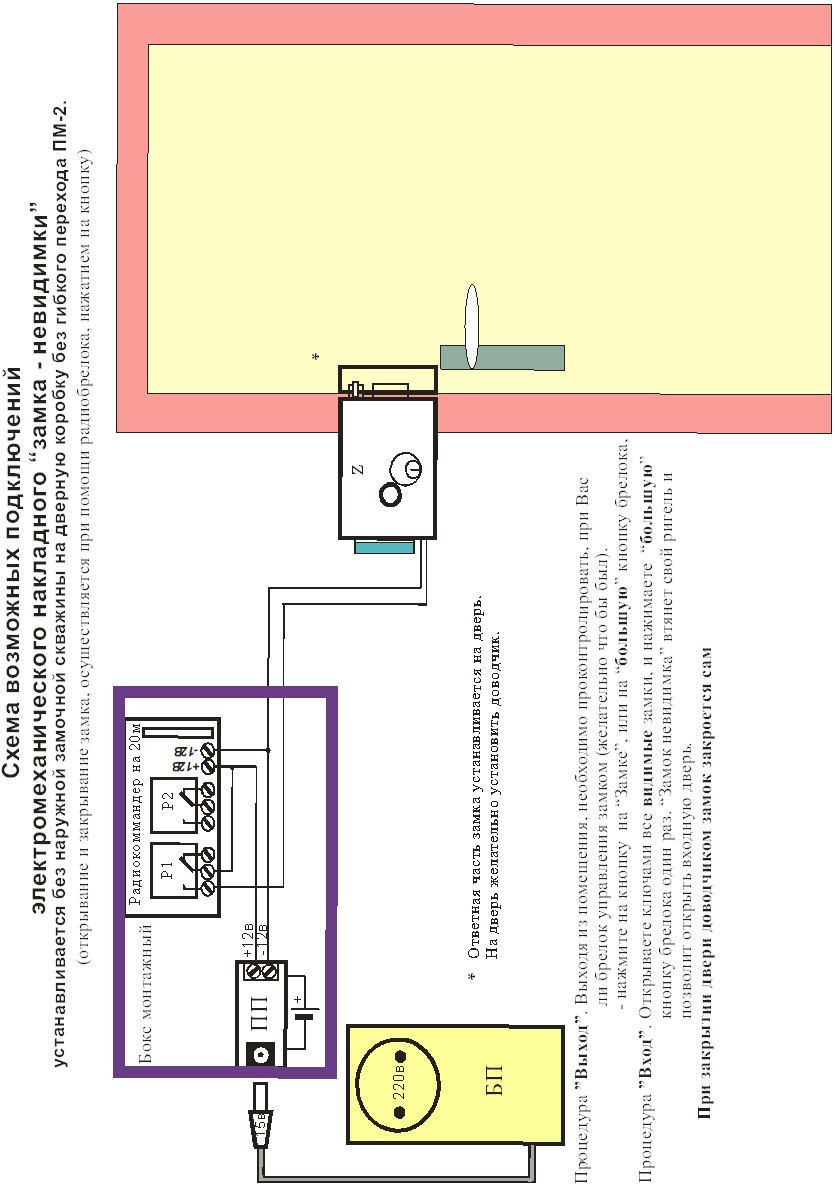

Способы подключений «замка-невндимки» смотрите на типовых схемах.
4.2. В радиопрозрачном боксе, установлены:
- Плата Питания с возможностью зарядки аккумулятора 12В 1,2Ач;
- Радиокомандер на 20м,; Аккумулятор 12В 1,2Ач, позволяющий работать замку без 220В около 3-х суток (зависит от частоты открываний/закрываний замка).
4.3. Устанавливается бокс недалеко от дверной коробки. Провод, входящий в комплект поставки можно удлинить по необходимости
4.4. Радиобрелоки (5 штук в комплекте), управляют работой замка при нажатии на «большую» кнопку брелока. Брелоков можно приписать до 20-ти штук. Нижняя или «маленькая» кнопка брелока может использоваться для дополнительного управления (смотри описание на радиокомандер на 20м в комплекте).
4.5.После выполнения монтажа необходимо подключить клеммы аккумулятора, подключить к боксу штекер БП и включить БП в розетку 220В.
4.6. Что бы замок закрывался аккуратно, без повреждений, желательно установить дверной доводчик, который должен плавно закрыть дверь, что продлит срок службы замка.
4.7. При установке «замка-невидимки» с головкой с замочной скважиной, для предотвращения подбора ключа и «бампинга», она закрывается с внешней стороны двери, специально разработанной броненакладкой, фиксируемой спецвинтами (в потай) при помощи шестигранного ключа (в комплекте),
Затем головка с накладкой притягивается через всю дверь двумя болтами, согласно прилагаемой инструкции на замок и рис. 2 (комплектация В).
.
Рис. 2
Замок устанавливается, по прилагаемому в комплекте шаблону специалистом.
Примечание: Для облегчения работы замка расстояние между замком и ответной частью должно быть максимально возможным!
Замаскировать накладку можно наклейкой, имитирующей считыватель проксимити карт.
Примечание: Конечно, против «болгарки» и других средств силового взлома нет защиты, поэтому очень желательна соответствующая сигнализация.
