а напряжение на конденсаторе

UC==Im·sin(щ·t - или Щc=-j .

Для комплексных значений токов и напряжений векторная диаграмма на комплексной плоскости будет иметь вид, показанный на рис.1.2. А для действующих значений напряжений при различ­ных соотношениях реактивных элементов L и С векторные диаграм­мы представлены на рис 1.3 ,а, б, в.

3. ПРОГРАММА РАБОТЫ


Произвести измерение тока в цепи и напряжений  на элементах R, L, C при изменении ёмкости конденсатора. Отметить значения электрических величин при достиже­нии в цепи явления резонанса, когда ток достигает максимальной величины. Построить векторные диаграммы тока и напряжений до ре­зонанса, когда преобладает индуктивная нагрузка, при наступле­нии резонанса и после резонанса, когда преобладает емкостная нагрузка.
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

Электрическая схема лабораторной установки приведена на рис.1.4

1. Установить движок ЛАТРа в крайнее левое положение.

Подать питание на лабораторный стенд, установив переклю­чатель В1 в положение "Вкл."'. Движком ЛАТРа установить входное напряжение на схему U=80 В. Последовательно, набирая тумблерами на магазине емкостей значение C=0, 2, 4... Мкф, снять показания приборов и занести их в табл.1.1. Настроить электрическую цепь в резонанс путем изменения ёмкости цепи.  Определить значение резонансной ёкости Срез. Измеренные величины  при  резонансе занести в табл.1.1. Момент резонанса определить по достижению значения  Imax - максимально­го тока в цепи. Установку привести в исходное положение.

6.        Рассчитать величины, указанные в табл. 1.1.
Расчёты производить  по формулам;

НЕ нашли? Не то? Что вы ищете?

а)        емкостное сопротивление конденсатора

XC==, где f=50Гц;  Xcp= ;

б)        сопротивление  R1=;

в)        индуктивное сопротивление цепи находится из условия резонанса

XL= Xcp=  ;

г)        полное сопротивление катушки индуктивности

Жk=;

д)        активное сопротивление катушки индуктивности

Rk=;

е)        активное сопротивление цепи

R=R1+Rk ;

ж)        индуктивность цепи

L= = ;

з) угол сдвига фаз между током и напряжением в цепи

ц=arc tg ;

и)        напряжение на индуктивности

UL=I∙XL ;


Построить векторные диаграммы для случаев:

1. ХL > ХC

2. ХL = ХC

3. ХL < ХC

8. Построить графики зависимостей:  I, UL, UC, ц=f(c)

Таблица 1.1

Измеренные величины

Вычисленные величины

C

I

UK

UC

UR1

XC

ZK

RL

RK

L

Ψ

XL

UL

МКФ

А

В

В

В

Ом

Ом

Ом

Ом

Гн

град

Ом

В


Срез=

5. СОДЕРЖАНИЕ ОТЧЕТА



Цель работы. Электрическая схема лабораторной установки. Таблица с результатами измерений и вычислений. Расчётные формулы вычислений. Векторные диаграммы для трёх режимов работы цепи. Графики зависимости  I, UL, UC, ц=f(C) Краткие выводы
КОНТРОЛЬНЫЕ ВОПРОСЫ
Сформулировать закон Ома для цепи с последовательным  со­единением R, L, C. По каким формулам определяются величины цепи? Назовите условие резонанса  напряжений в цепи. Как определить резонансную частоту?

5.  Почему при резонансе напряжений ток в цепи достигает мак­симального значения?

6. Чему равен угол сдвига фаз между напряжением и током и ко­эффициент мощности цепи при резонансе?

Лабораторная работа № 2

ИССЛЕДОВАНИЕ ТРЁХФАЗНОЙ ЦЕПИ ПРИ СОЕДИНЕНИИ

ПОТРЕБИТЕЛЕЙ ЗВЕЗДОЙ.

1. ЦЕЛЬ РАБОТЫ

Исследование трёхфазной  цепи  при  соединении потребителей звездой в различных режимах её работы.

При этом необходимо:

       - произвести измерения токов и напряжений в цепи при подклю­чении симметричной и несимметричной активной нагрузки;

       - проверить соответствие между фазными и линейными величинами при подключении симметричной активной нагрузки;

       - построить по опытным данным векторные  диаграммы  токов и напряжений при симметричной и несимметричной нагрузке фаз;

       - установить влияние обрыва нулевого и линейного  провода  на работу трёхфазной цепи.

2. КРАТКИЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

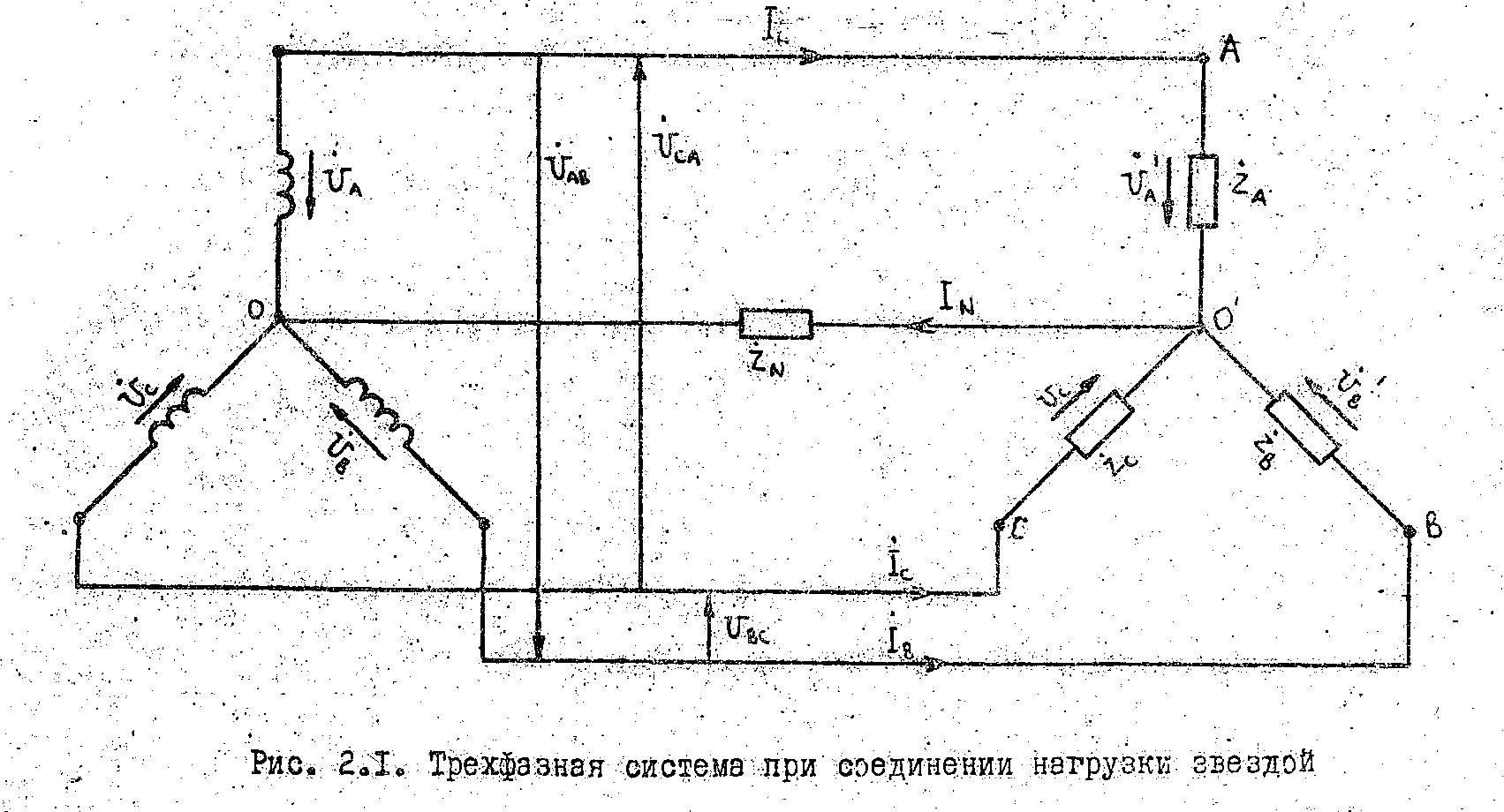

При соединении трёхфазных приемников звездой концы фаз соеди­нены в один  узел  и  образуют нулевую или нейтральную точку О' (рис.2.1). Если источник (генератор) трёхфазной ЭДС тоже соеди­нён звездой, то у него концы фаз также соединены в один узел и образуют нейтральную или нулевую точку  0  генератора.

Обычно нулевые точки генератора и приёмника соединяются "ну­левым" (его еще называют "нейтральным") проводом, в общем слу­чае обладающим сопротивлением  .

Начала фаз генератора соединяются с началами  фаз  приёмника линейными проводами. При таком соединении фазные токи равны со­ответственно линейным токам, а ток в нулевом проводе

=+

Фазные напряжения генератора сдвинуты по  фазе  относительно друг  друга на угол или на 1/3 периода.

Комплексы линейных напряжений выражаются через комплексы фаз­ных напряжений:

; =- ; =-  (2.1)
