ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
MAN CLA 26.280 6X4 BB CS06 – бортовая платформа
Краткое описание автомобиля
– Универсальный автомобиль с кузовом – бортовая платформа с откидными боковыми и задними
бортами, не имеет тентового каркаса и тента, предназначен для перевозки различных грузов,
строительных материалов (плиты, блоки, кирпич), досок, щитов, металлоизделий
– Особенности: открывается борт сзади, борта по бокам в обе стороны, снимается все средние и задние
стойки, превращая кузов в обычную платформу и обеспечивается удобства погрузки-разгрузку грузов
Общие данные
– Тип транспортного средства Грузовой автомобиль
– Категория транспортного средства N3
– Колесная формула 6х4

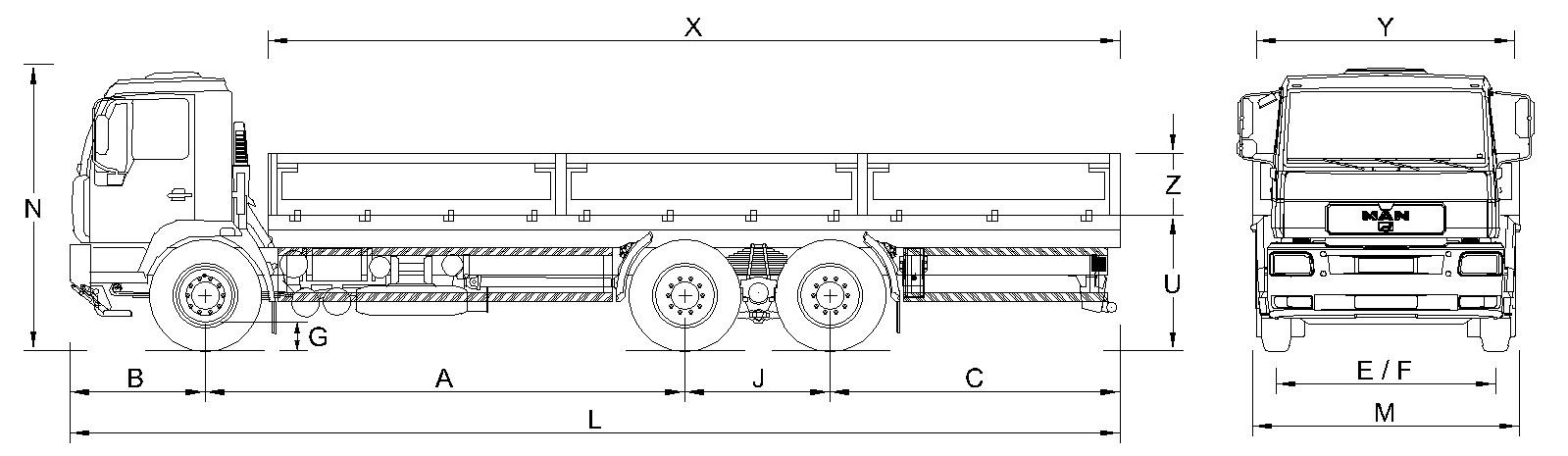

Размеры автомобиля
L Габаритная длина 10 070 мм
M Габаритная ширина 2 550 мм
N Высота до верхнего края кабины 2 765 мм
A Колесная база 4 600 мм
J Колесная база задних осей 1 400 мм
B Передний свес 1 293 мм
C Задний свес 2 775 мм
E/F Колея передних колес / колея задних колес 2 075 мм / 1 815 мм
G Дорожный просвет 270 мм
D Диаметр поворота автомобиля 22,5 м
Размеры кузова
X Длина кузова, внутренняя / наружная 8 100 мм / 8 175 мм
Y Ширина кузова, внутренняя / наружная 2 480 мм / 2 550 мм
Z Высота борта 600 ? 750 мм
U Погрузочная высота с грузом / без груза 1 310 мм / 1 385 мм
- Количество вмещаемых евро поддонов 20 шт.
Весовые параметры и нагрузки
– Снаряженная масса автомобиля 9 800 кг
– нагрузка на переднюю ось 3 500 кг
– нагрузка на задние ось 6 300 кг
– Грузоподъемность автомобиля 16 200 кг
– Допустимая полная масса автомобиля 26 000 кг
– Допустимая нагрузка на переднюю ось 7 500 кг
– Допустимые нагрузки на задние оси 10 000 кг / 10 000 кг
– Допустимая масса прицепа -
– Полная масса автопоезда -
Двигатель
– Модель D0836 LFL08
– Норма токсичности отработавших газов Euro 3
– Тип 4-тактный дизельный двигатель с турбонаддувом и
промежуточным охлаждением наддувочного воздуха
– Рабочий объем двигателя 6,9 л
– Количество и расположение цилиндров 6-цилиндровый рядной
– Мощность двигал. с. / 206 кВт при 2400 об/мин
при частоте вращения коленвала
– Крутящий момент двигателя
при частоте вращения коленвала 1100 Н·м при 1300 ? 1700 об/мин
– Экономический диапазон числа оборотов 1400 ? 1700 об/мин
– Частота вращения вала на холостом ходу 600 об/мин
– Система питания
одноплунжерный ТНВД Bosch, прямой впрыск, ECU -
электронный блок управления топливным насосом,
сдвоенный топливный фильтр и водоотделитель
– Система охлаждения
водяного охлаждения с термореле, радиатор с
принудительной циркуляцией воды, вентилятор с
вязкостной муфтой
– Система смазки картерная, комбинированная смазка под давлением,
два масляных фильтра с охлаждением
– Система впуска воздуха
за кабиной, направлена вверх, сухой воздушный
фильтр с предварительной очисткой и с
предохранителем фильтрующего элемента
– Система выпуска отработавших газов справа с выхлопной трубой назад
– Воздушный компрессор 1-цилиндровый производительностью 360 куб. см
– Шумоизоляция противошумовой пакет 80 Дб (92/97 ЕЭС)
– Ограничитель скорости 89 км/ч, регулируемый
– Электрофакель облегчения холодного пуска нет
– Обогреватель топливного фильтра нет
– Обогреватель водоотделителя топлива нет
– Температурный диапазон окружающего воздуха от -10°C до +40°C
Сцепление
– Тип фрикционное, сухое однодисковое, вытяжного типа
– Привод гидравлический с пневмоусилителем
– Диаметр ведомого диска 430 мм
Коробка передач
– Модель ZF-9S-1110 ТO (Overdrive)
– Тип 9-ступенчатая, механическая, синхронизированная
– Передаточные числа
на передачах
(ПП – понижающая передача)
1 2 3 4 5 6 7 8 ПП ЗХ
6,58 4,68 3,48 2,62 1,89 1,35 1,00 0,75 9,48 8,97
– Коробка отбора мощности нет
Передний мост
– Модель MAN HD FM 08, изогнутый с колесной распоркой
– Передняя подвеска трапециевидная рессора 7,5 т с амортизатором
Задний мост
– Модель MAN-FORCE H9-13120 и HD9-13120
– Тип главной передачи планетарная (с планетарным колесным редуктором)
– Передаточное число планетарного моста 5,26
– Блокировка дифференциалов блокировка межосевого дифференциала,
блокировка межколесных дифференциалов
– Задняя подвеска
сбалансированная задняя тележка с продольными
реактивными тягами, стабилизаторы для задних осей,
трапециевидные рессоры 11,5 т
Рулевое управление
– Модель с гидравлическим усилителем ZF 8098
– Тип рулевой механизм «винт-гайка на циркулирующих
шариках-рейка-сектор»
– Рулевое колесо регулировка рулевой колонки по высоте на 45 мм и
угла наклона на 7,5°, замок вала рулевого колеса
Тормозная система
– Рабочая тормозная система
пневматическая, двухконтурная, с осушителем
воздуха без подогрева и автоматическим
регулированием тормозного усилия, тормозные
механизмы всех колёс - барабанные, с ABS
– Стояночная тормозная система тормозные механизмы задних колёс с приводом от
пружинных энергоаккумуляторов
– Запасная тормозная система один из контуров рабочей тормозной системы или
стояночная тормозная система
– Вспомогательная тормозная система моторный тормоз-замедлитель EVB
(тормоз с выпускным клапаном)
Шасси
– Рама лонжеронная в виде швеллера 270х80х7 мм из высокопрочной стали BSK 46
– Усиление задние части лонжерона
– Поперечина трубчатая 88,9х6 мм из стали BSK 46
– Поперечина коробки передач U-профиль 144х70х72мм из стали FE 510
– Двойная поперечина балансирной подвески C-профиль 117х121х7 мм из стали BSK 46
– Задняя поперечная балка 206х128х10 мм из стали FE 410
– Передний стальной бампер, защитная решетка для главной фары и переднее буксирное устройство
– Задний противоподкатный брус
– Заднее тягово-сцепное устройство не предусмотрено конструкцией автомобиля
Кабина
– Кабина над двигателем, цельнометаллическая, короткая дневная типа 'K - Kompakt', шириной 2200 мм,
длиной 1520 мм, двухместная, без спального места
– Подвеска кабины: спереди на резиновых опорах и сзади на пружинных амортизаторах
– Гидропривод наклона кабины на угол 60° с механическим управлением слева
– Солнцезащитный козырек на ветровом стекле
– Наружные зеркала заднего вида и наружные широкоугольные зеркала с двух сторон
– Наружное зеркало бокового обзора справа, без наружного зеркало переднего обзора
– Крыло целиком выполнен из SMC (sheet moulding compound) пластика
– Внутреннее крыло в колёсной нише, фартуки в арках крыльев против загрязнения двигателя
– Уголь открывания дверей 85°, удобная посадка в кабину, хромированные подножки
– Подсветка проёмов дверей водителя и пассажира
– Ветровое стекло из трёхслойного безопасного стекла, задняя стенка кабины без окон
– Интерьер кабины: чехлы сидений и обивка дверей тканевая; полик и облицовка салона из огнестойких
материалов; передняя панель с инструментами управления
– Сидение водителя на пневмоподвеске с регулировкой по трем направлениям, с подголовником
– Сидение пассажира статическое с регулировкой по двум направлениям, с подголовником
– Индикация рабочих данных в комбинации приборов: спидометр, тахометр, индикатор давления масла,
указатель температуры охлаждающей жидкости, указатели давления пневматических контуров,
указатель уровня топлива, панель световых индикаторов и индикатор ремня безопасности водителя
– Электронный тахографа автоматический на 2 водителя
– Отопление кабины от системы охлаждения двигателя с 3-ступенчатым вентилятором
– Вентиляция кабины естественная или принудительная, система рециркуляции воздуха
– Механический подъёмный люк
– Кондиционер нет
– Обтекатель (спойлер) на крыше кабины нет
Электрооборудование
– Напряжение бортовой сети 24 В
– Генератор 28В, 80A - 2240 Вт
– Аккумуляторная батарея 6СТ-100 А·ч –12 В, 2 шт.
– Аккумуляторный ящик с пластиковой крышкой, главный выключатель механический
– Взрывобезопасное исполнение, полная изоляция разъемов
– Звуковой сигнал электрический двухтональный, звуковой сигнал при включении передачи заднего хода
– Освещение: передние галогенные фары H4, корректор фар, многокамерные задние осветительные
фонари с освещением номерного знака, габаритные и боковые фонари
Кузов
– Подрамник и внешняя рама платформы из специального профиля
– Передняя стальная стенка несъемная, толщиной 45 мм и высотой 600?750 мм
– Стальные опрокидывающиеся (алюминиевые – по заказу) борта толщиной 35 мм и высотой 600?750 мм
– Борта со встроенными регулируемыми запорами стяжного типа, проушины крепления тента
– 4 стальных средних стоек и 2 стальных задних стоек, все съемные
– Пол комбинированный - металлический с деревянными накладками
– Дополнительные проушины на внешней раме для крепления груза
– Складная ступенька на заднем борту
– Боковые защитные устройства из анодированных алюминиевых профилей серебристого цвета в
переделах колесной базы и заднем свесе автомобиля
– Задние крыла стальные с брызговиком
– 2 резиновый защитный буфер сзади по горизонтали
– 2 светоотражающих щитка 565х200 сзади на задней двери
Цветовая гамма
– Цвет кабины белый RAL 9016
– Цвет кузова белый RAL 9016
– Цвет тента белый
– Цвет шасси графитовый черный RAL 9011
Производитель оставляет за собой право вносить изменения, вызванные техническим прогрессом
Технические данные спецификации могут отличаться в зависимости от комплектации
– Цвет колеса белая алюминиевая RAL 9006
Колесные диски и шины
– Дисковое колесо 9,00-22,5 с 10 отверстиями
– Размер шин для передних колес (рулевая ось) 315/80 R22,5 HSR Continental
– Размер шин для задних колес (ведущая ось) 315/80 R22,5 HDR Continental (двоеная ошиновка)
– Шины бескамерные TL, индекс грузоподъемности 156/150, индекс скорости L (120 км/ч)
– Условия эксплуатации шин – городские, региональные и магистральные дороги
– Запасное колесо с держателем на левой стороне, размер шин 315/80 R22,5 HSR Continental
Топливный бак
– Вместимость топливного бака 335 л
– Стальной круглый бак справа, крышка запирающийся, сетчатый фильтр
– Дизельное топливо ЭКО по O’zDSt 1134:2007 и O’zDSt 989:2010, массовая доля серы не более 0,05 %
Инструменты
– 2 противооткатный упор, домкрат 10 т, знак аварийной остановки
– Руководство по эксплуатации на английском и русском языке
– Стандартный набор инструментов
Эксплуатационные показатели
– Максимальная скорость 110 км/ч (с ограничителем 89 км/ч)
– Экономический диапазон скорости 60 ? 80 км/ч
– Максимальный преодолеваемый подъем 35 %
– Контрольный расход топлива л/100 км (не устанавливается производителем)
Производитель оставляет за собой право вносить изменения, вызванные техническим прогрессом
Технические данные спецификации могут отличаться в зависимости от комплектации
