Возможные схемы движения потоков в ПРТ

№ п/п  Описание схемы  Графическая иллюстрация

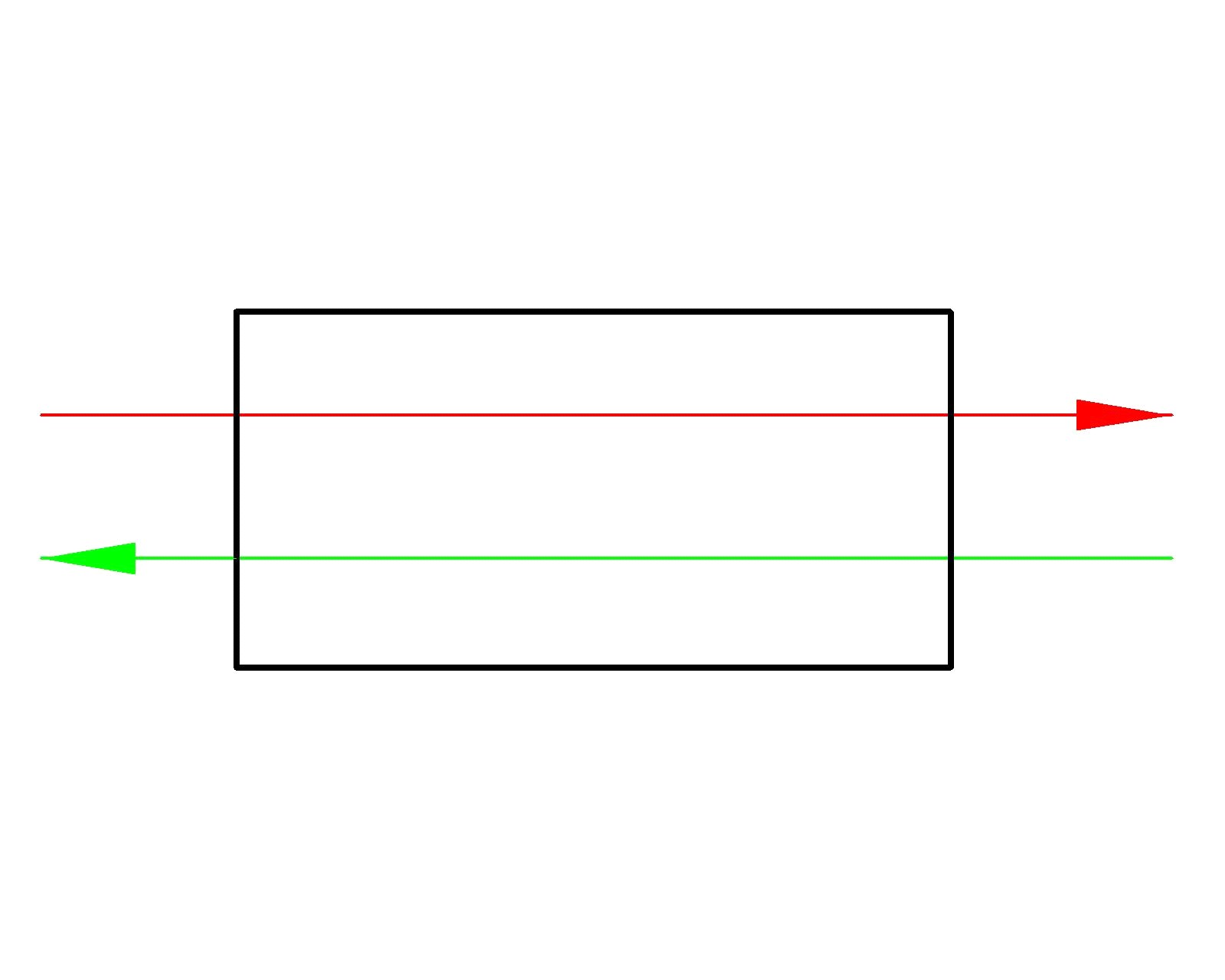

Противоток

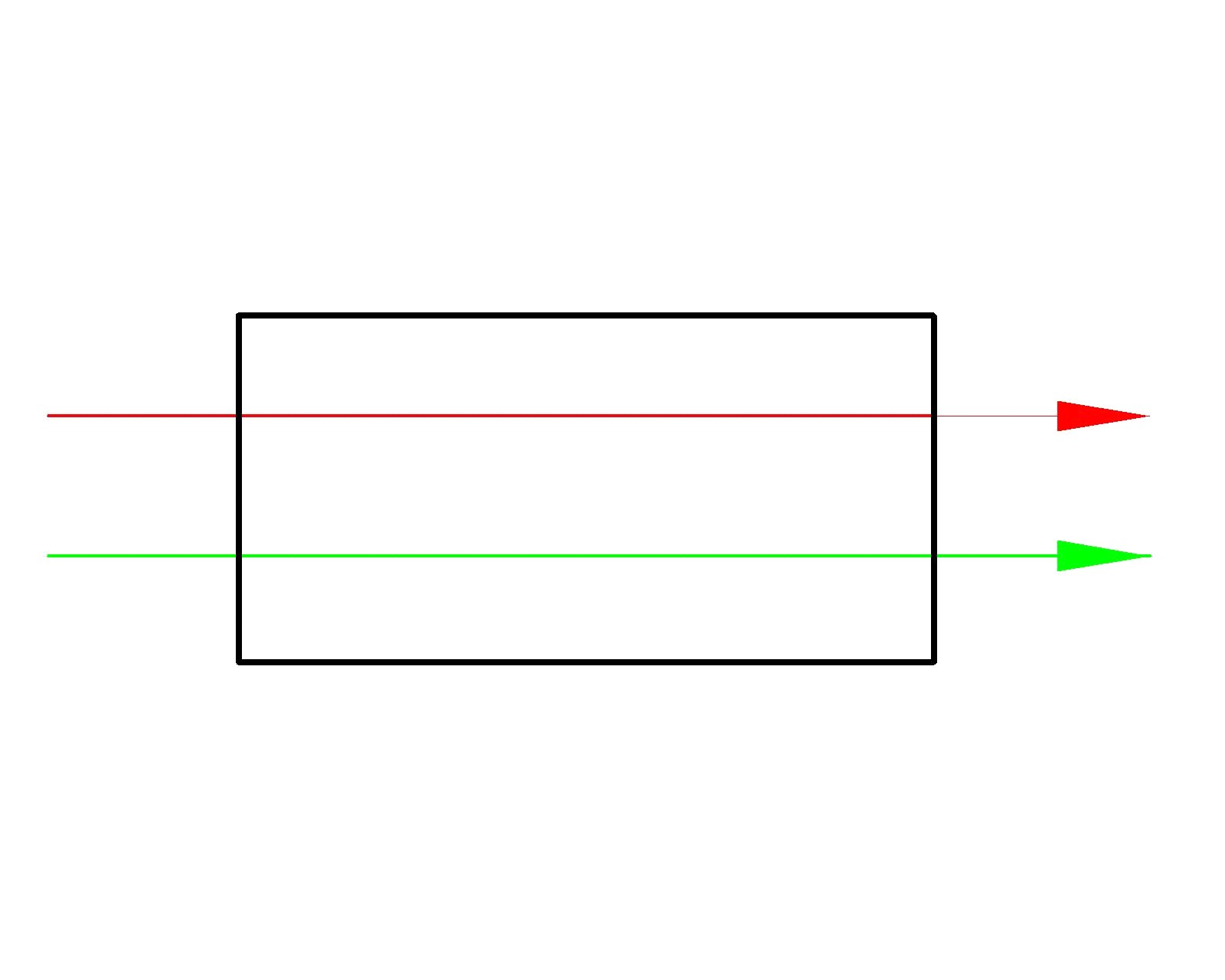

Прямоток

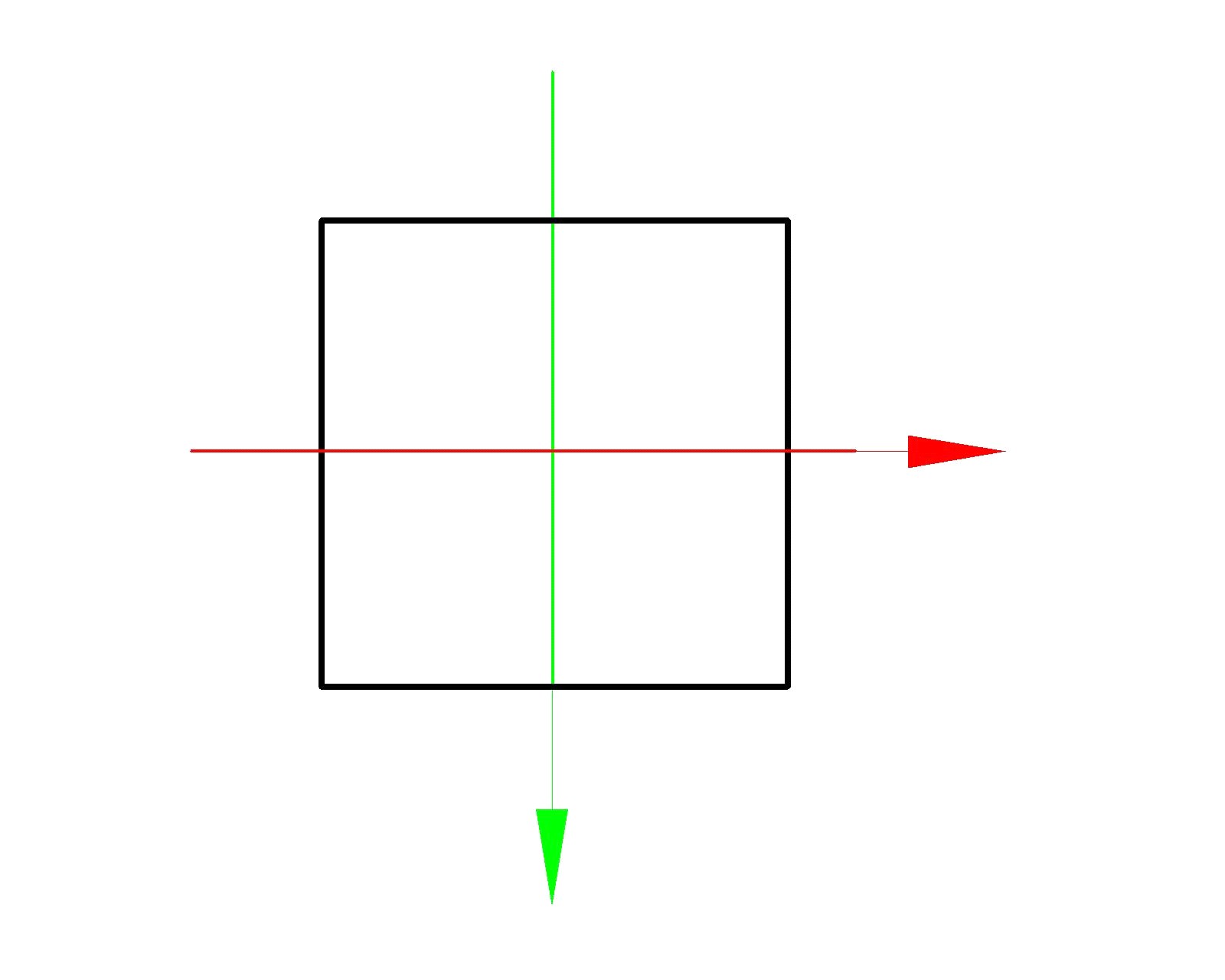

Перекрёстный ток

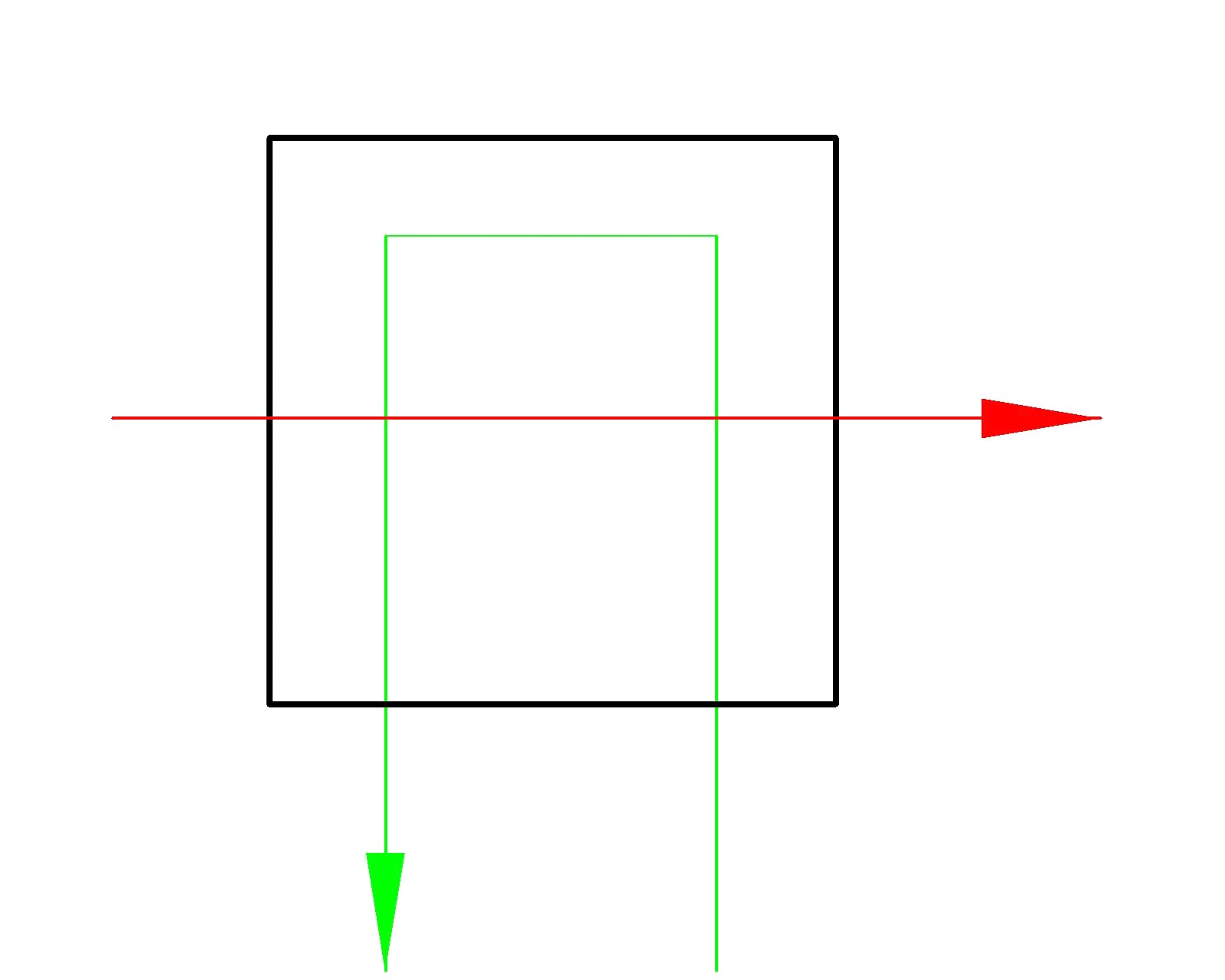

Двухходовой перекрёстный ток

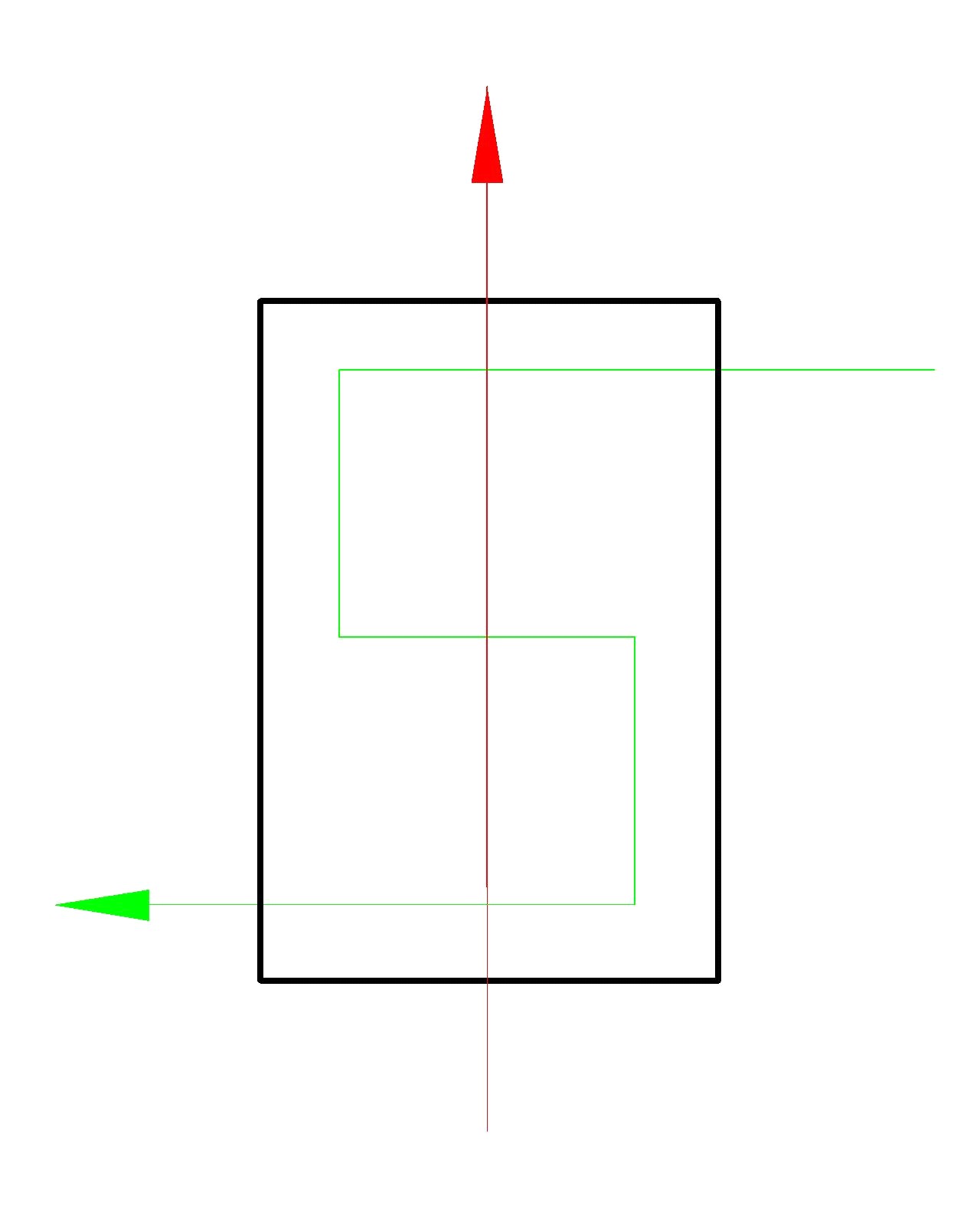

Трёхходовой перекрёстный ток

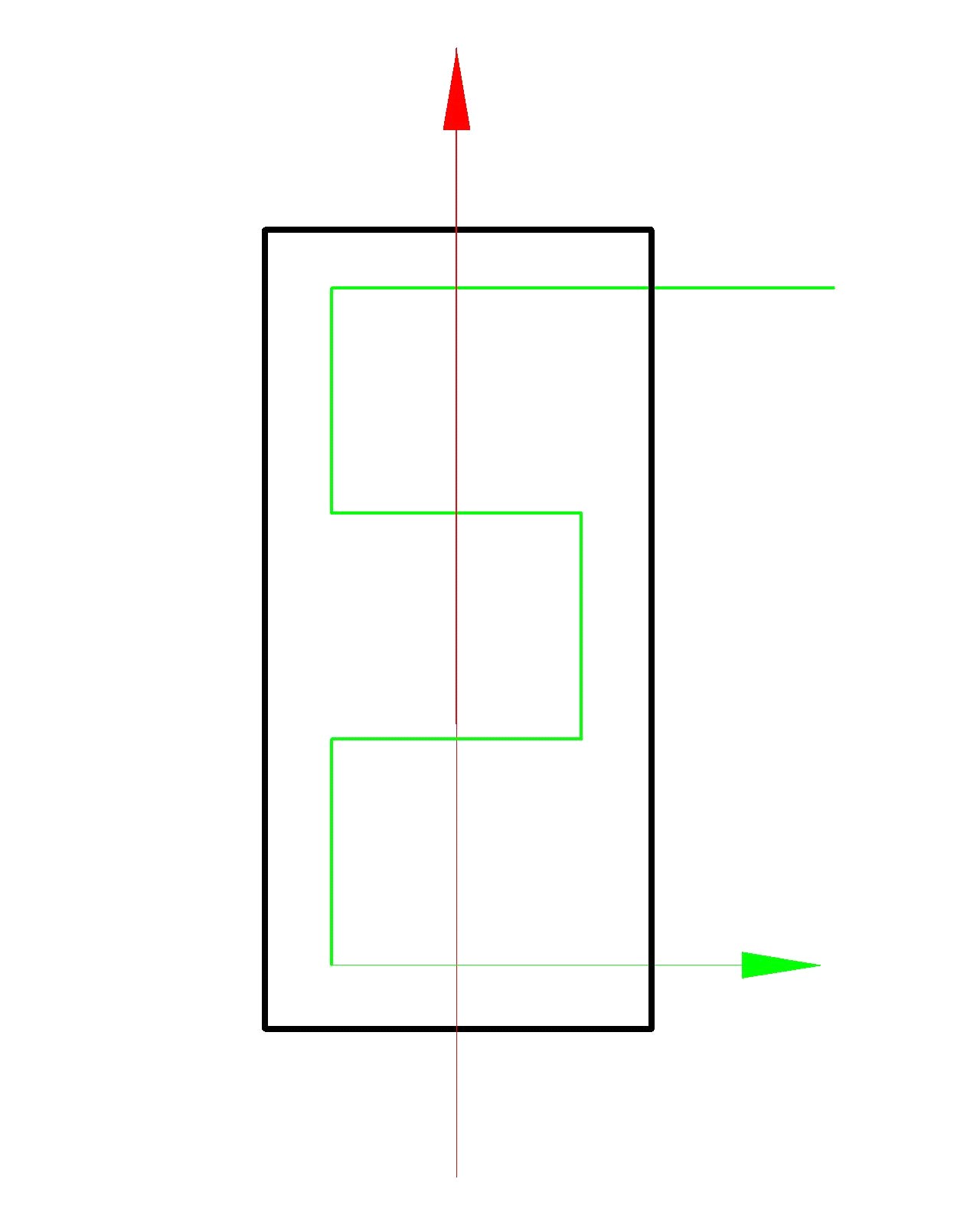

  6  Четырёхходовой перекрёстный ток

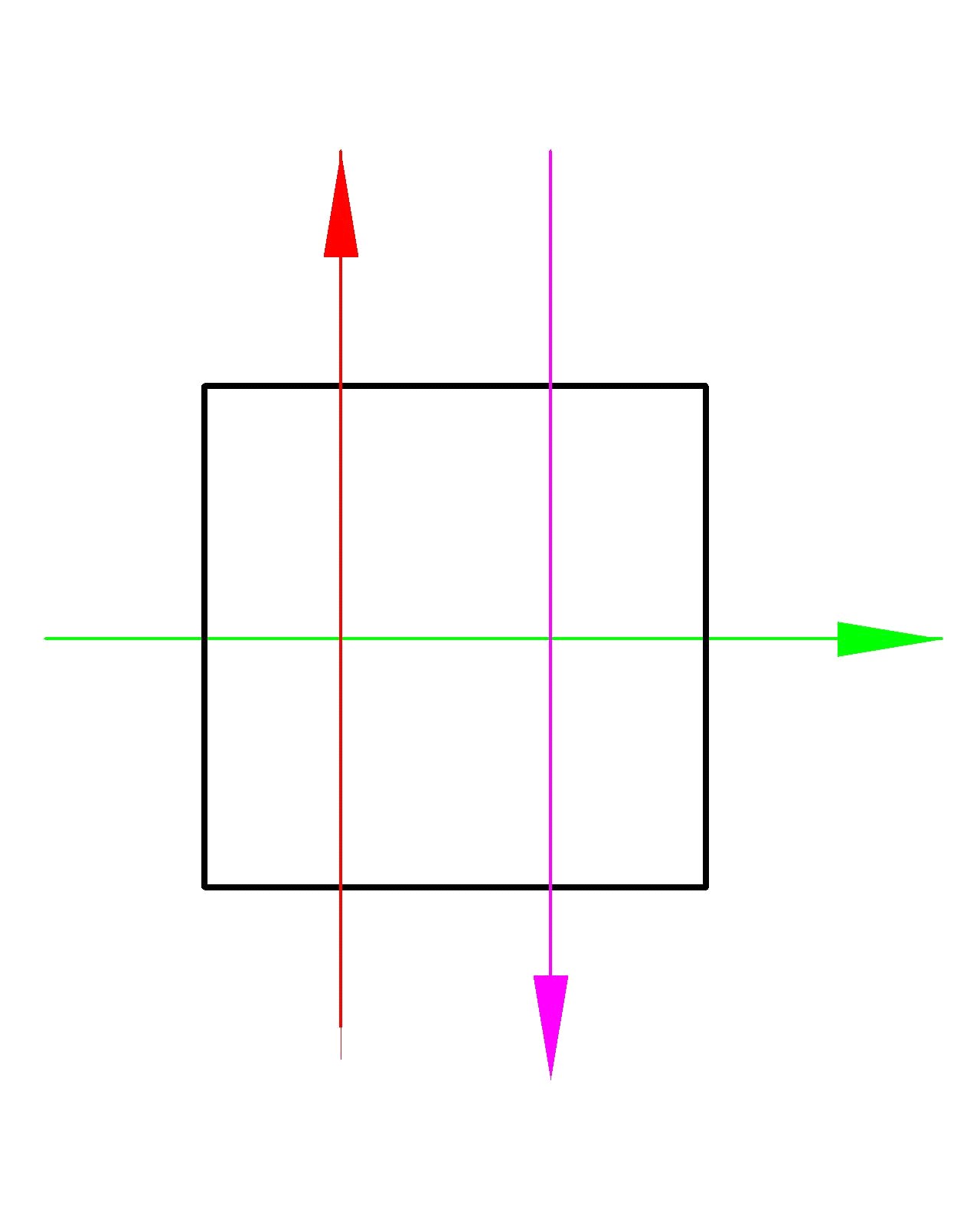

  Перекрестный ток в трёхпоточном

теплообменнике с элементами прямотока

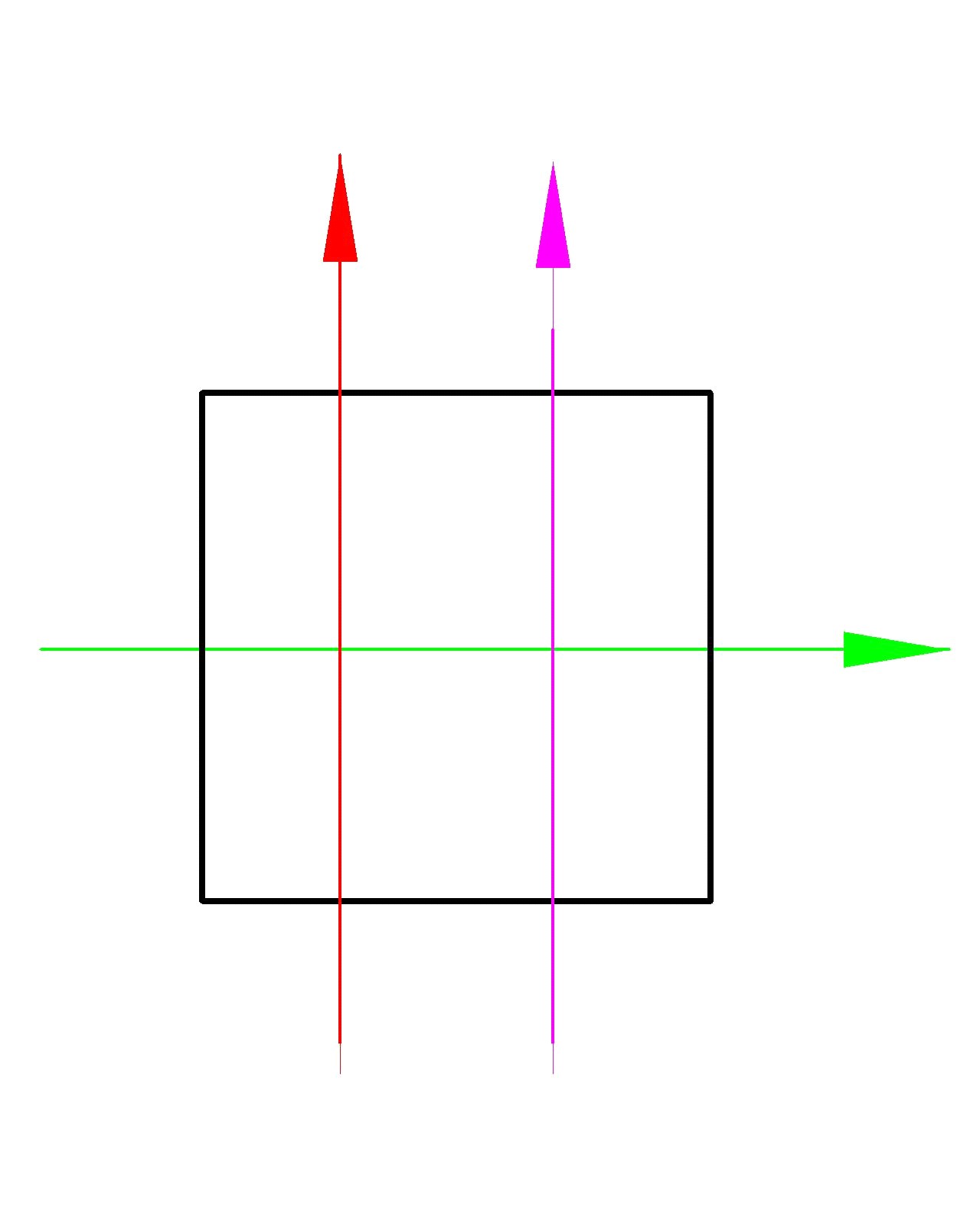

  Перекрестный ток в трёхпоточном

теплообменнике с элементами противотока

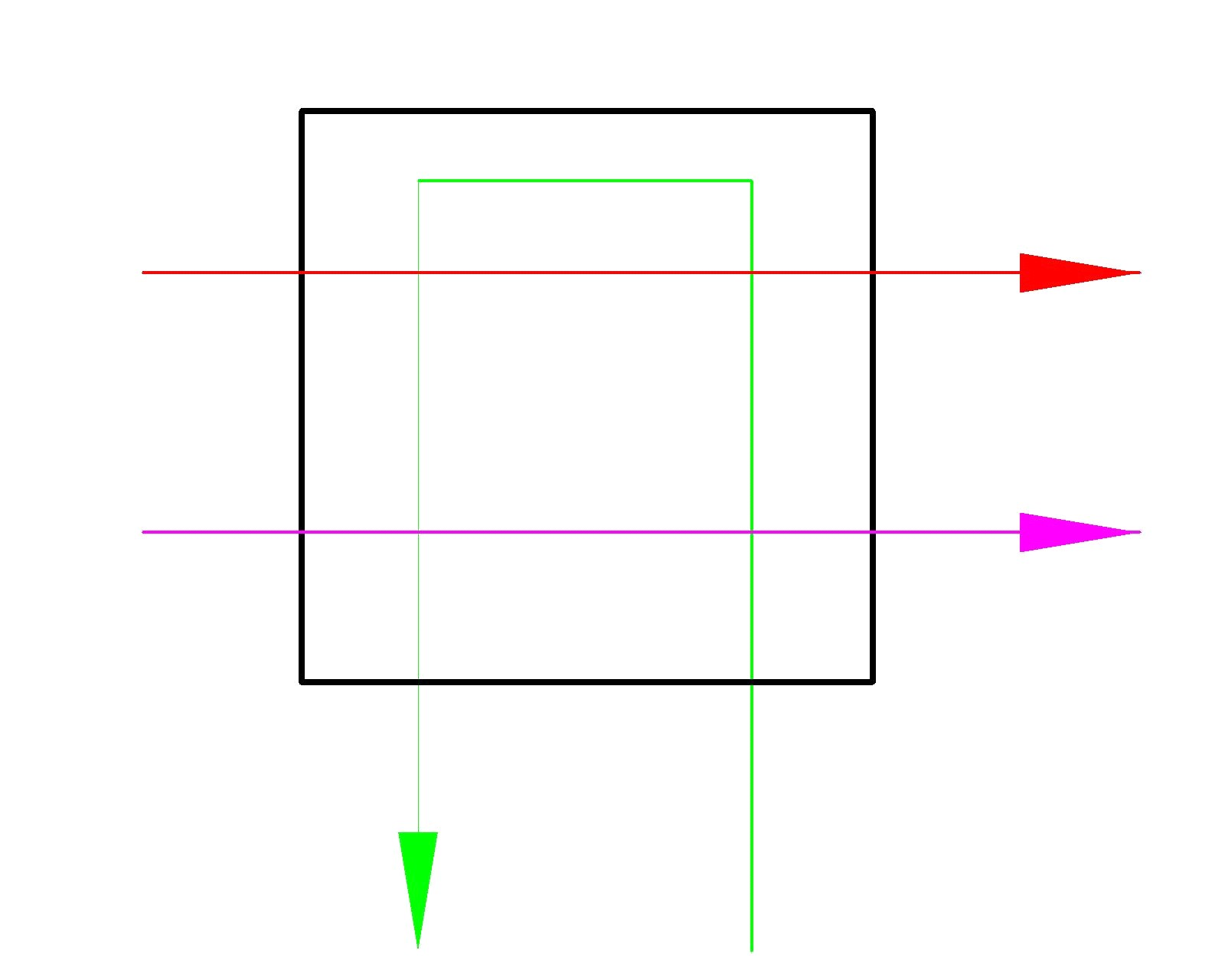

  Двухходовой перекрёстный ток в

  трёхпоточном теплообменнике с

  элементами прямотока
