Центральный район

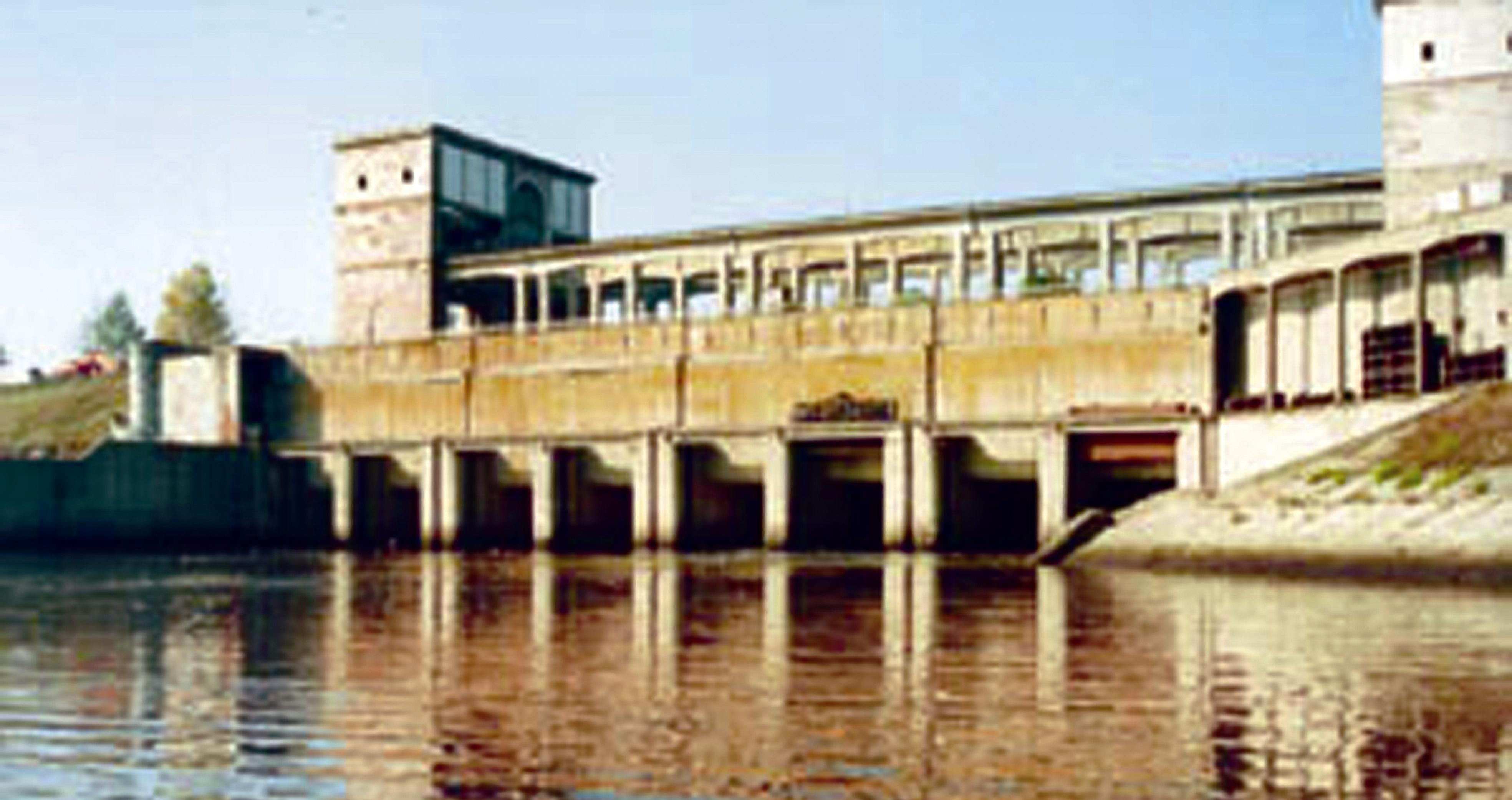

Угличская ГЭС
Параметры водотока и водохранилищ гидроузла
№ | Название гидроузлов | Водоток | Средне-много-летний сток (куб. км) | Полная емкость водохра-нилища (куб. км) | Полезная емкость водохра-нилища (куб. км) | Отметка | Макс. статич. напор (м) |
НПУ (м) | УМО (м) | ||||||
Загорская ГАЭС1 | Кунья | 0.02 | 0.030 0.033 | 0.022 0.022 | 266.5 162.5 | 257.5 153.5 | 113.0 |
Рыбинский | Волга | 34.70 | 25.400 | 14.420 | 102.0 | 97.1 | 18.0 |
Угличский | Волга | 10.80 | 1.245 | 0.800 | 113.0 | 109.5 | 16.0 |
Общие параметры ГЭС
№ | Название гидроузлов | Напор для расчета установ-ленной мощности (м) | Установ-ленная мощность (тыс. кВт) | Средне-много-летняя выработка (млрд. кВт. ч) | Коэф. Технич. Использ. Агр-тов (%) 2000 г. | Линии электро-передачи | Годы строи-тельства |
К-во | Напря-жение (кВ) | ||||||
Загорская ГАЭС | 100.0 | 1200.0 | 1.20 | 90.4 | 2 | 500 | 1972-1995 |
Рыбинский | 15.3 | 338.2 | 1.00 | 90.0 | 4 2 | 220 110 | 1936-1941 |
Угличский | 13.0 | 110.0 | 0.24 | 83.5 | 3 1 | 220 35 | 1935-1941 |
Параметры агрегатов ГЭС
№ | Название гидроузлов | Турбины | Генераторы | Кол. агре-гатов (шт) | Част. вращ. (об/мин) | Макс. КПД агре-гата | ||
Ед. мощн. (МВт) | Тип | Диам. рабоч. колеса (м) | Ед. мощн. (МВт) | Тип | ||||
Загорская ГАЭС | 2052 215.6 | обратимая РОНТ115-В-630 | 6.3 | 2003 220 | ВГДС-1005/245-40 | 6 | 150.0 | 0.92 |
Рыбинский | 70.00 | ПЛ-20-В-900 | 9.0 | 5х55.0 1х63.2 | СВ-1270/170-96 | 6 | 62.5 | 0.86 |
Угличский | 65.00 | ПЛ-20-В-900 | 9.0 | 55.0 | СВ-1270/170-96 | 2 | 62.5 | 0.86 |
Состав сооружений гидроузла
№ | Название гидроузлов | Состав сооружений |
Загорская ГАЭС | Верхний аккумулирующий бассейн, образованный земляной дамбой длиной 8900 м, трубчатое шестиочковое головное сооружение, водоприемник, шесть ниток напорных сталебетонных трубопроводов длиной по 864 м, здание ГАЭС, открытое распределительное устройство 500 кВ, низовая земляная с донным водоспуском плотина на р. Кунья длиной 1 000 м, верхняя земляная плотина длиной 200 м с водосбором. | |
Рыбинский | Шекснинский створ: ГЭС длиной 216 м, земляная плотина длиной 470 м, левобережная дамба длиной 3 398 м и правобережная сопрягающая дамба длиной 2 637 м. Волжский створ: водосбросная плотина длиной 104 м, земляная плотина длиной 524 м, двухкамерный одноступенчатый шлюз. | |
Угличский | ГЭС длиной 104.5 м, водосбросная плотина длиной 179 м, однокамерный шлюз, земляная плотина длиной 314 м. |
1 В числителе – верхнее водохранилище, в знаменателе – нижнее.
2 В числителе – в турбинном режиме, в знаменателе – в насосном режиме.
3 В числителе – в режиме генератора, в знаменателе – в режиме двигателя.
