Снятие и установка топливного фильтра - автомобили с 4-цил. двигателем TDI
Инструкция
- Следить, чтобы на шланги системы охлаждения не попадало дизельное топливо. В случае попадания немедленно очистить шланги! Необходимо соблюдать инструкции по утилизации!
Снять
Соблюдать нормы поддержания чистоты → Глава.
Вытащить щуп для определения уровня масла 1 из направляющей трубки.
Снять кожух двигателя стрелки.
Вставить снова щуп для определения уровня масла в направляющую трубку.

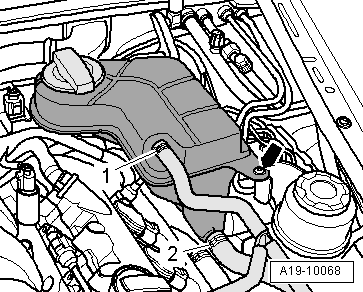

Открутить расширительный бачок системы охлаждения стрелка.
Отложить расширительный бачок с подсоединенными шлангами ОЖ 1 и 2 в сторону.
ВНИМАНИЕ!
- Топливная система находится под давлением! Перед вскрытием системы положите ветошь на место вскрытия. Затем медленно откручивая место соединения стравить давление. Температура топливопроводов и топлива в автомобилях, оснащенных двигателем с насос-форсунками, может достигать 100°C. Перед отсоединением топливопроводов необходимо дать топливу остыть, в противном случае можно получить тяжёлые ожоги. Работать в защитных перчатках. Работать в защитных очках.
Снять защелку 2.
Снять регулировочный клапан 3 с подключенными топливопроводами.
Снять топливопроводы 4 и 5 с выходов шлангов.
Открутить гайку 1 кронштейна и извлечь топливный фильтр из кронштейна.
Монтаж
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
Инструкция
- Для крепления всех шланговых соединений использовать пружинные хомуты соответствующей серии → каталог запчастей.
Заполнить новый фильтр чистым дизельным топливом. За счет этого быстрее запустится двигатель.
Установить топливный фильтр в крепление и затянуть гайку 1 с усилием 8 Нм.
При установке регулировочного клапана обратить внимание на уплотнительное кольцо круглого сечения.
Установить регулировочный клапан 3 с подключенными топливопроводами.
Закрепить защелку 2.
Провести топливные шланги 4 и 5 через подключения и закрепить шланги пружинными хомутами.
Завести двигатель и провемти визуальную проверку герметичности топливной системы.
