XM/200 РУС Инструкция по установке

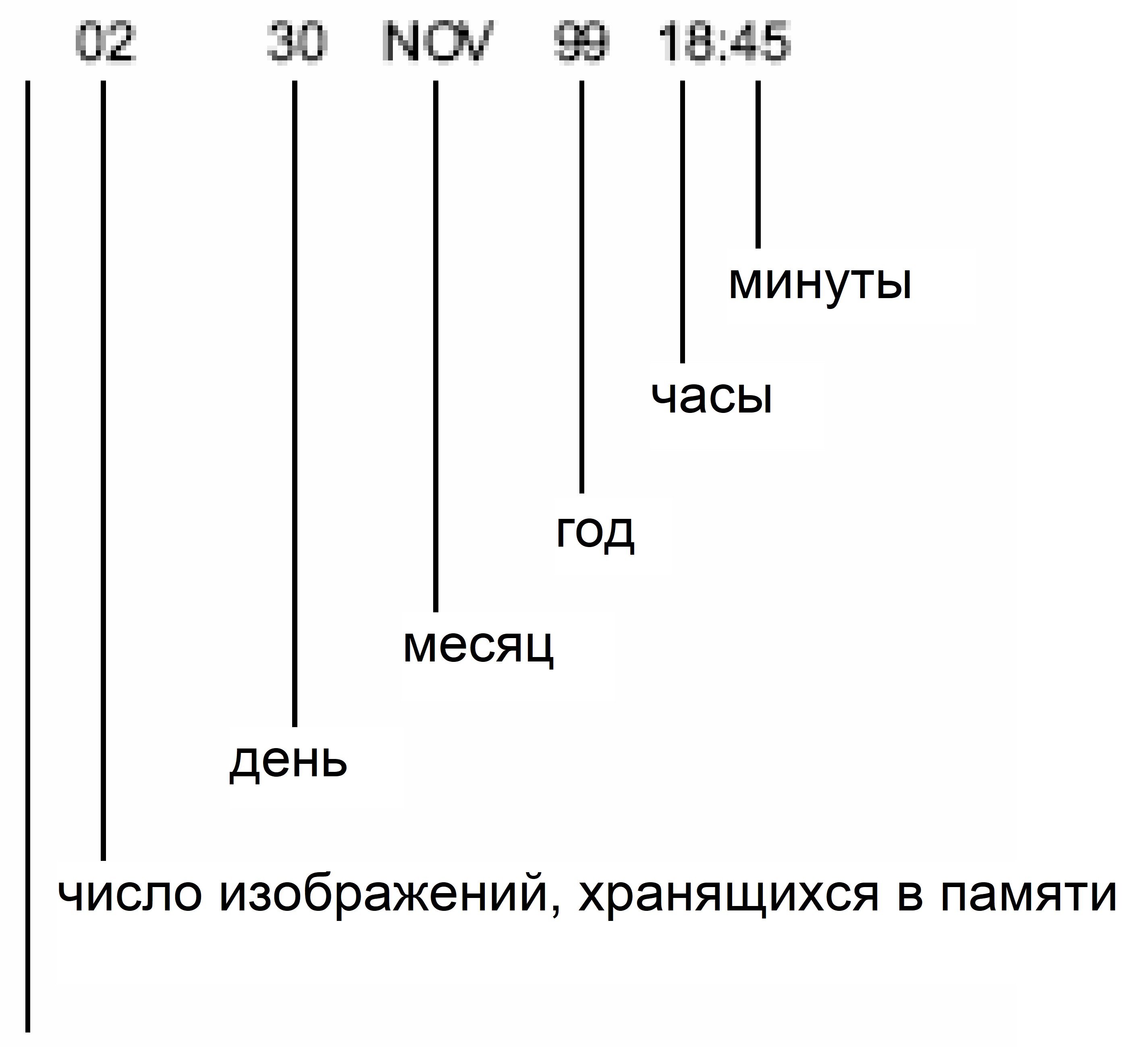

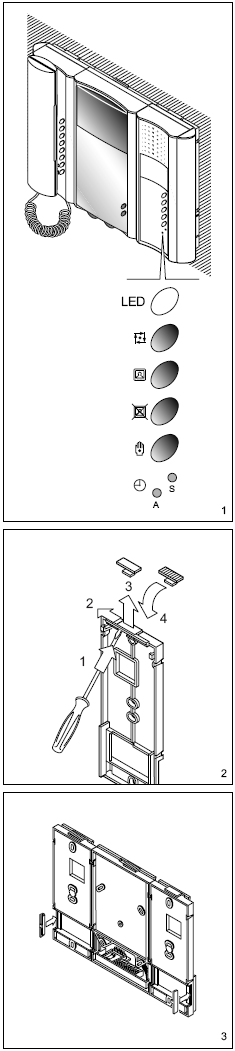

06.2004/2404-1611	XM/200 РУС Инструкция по установке ПРЕДУПРЕЖДЕНИЕ ДЛЯ МОНТАЖНИКА Настоящая инструкция должна поставляться с приемником. МОДУЛЬ ХРАНЕНИЯ ИЗОБРАЖЕНИЙ XM/200 Этот модуль при подключении к монитору XV/200 позволяет вам хранить до 32 изображений. Он оснащен следующими органами управления и сигнализации, рисунок 1: Зеленый светодиод, показывает, что автоматическое сохранение изображения включается по вызову с панели входной двери. Кнопка сохранения изображения для автоматического сохранения изображений (горит зеленый светодиод). Кнопка показа записанного изображения. Кнопка удаления записанного изображения. Кнопка сохранения изображения вручную. Кнопка выбора времени/даты. Кнопка увеличения времени/даты. В нижней части экрана находится строка данных, которая показывает: когда появляется знак, изображение на мониторе передается «в живую». Знак означает, что изображение на экране является записанным. ИСПОЛЬЗОВАНИЕ СИСТЕМЫ ХРАНЕНИЯ ИЗОБРАЖЕНИЙ 1 – Установка текущего времени и даты. Погасите зеленый светодиод путем нажатия на кнопку . Включите монитор путем нажатия на кнопку . Используйте кнопку для установки дня, месяца, года, часов и минут. Выбранный параметр будет мигать. Для выбора необходимой величины нажмите кнопку . Блок не будет работать до тех пор, пока не будет выполнена процедура установки часов. 2 – Автоматическое сохранение изображений. Нажмите кнопку и убедитесь, что загорелся зеленый светодиод. При каждом вызове с панели входной двери или автоматическом включении монитора (кнопка ) изображение с камеры будет автоматически сохраняться в память.	BPT S. p.A. 30020 Cinto Caomaggiore Венеция – Италия 3 – Сохранение изображений вручную. Вы можете отключить функцию автосохранения путем нажатия на кнопку (зеленый светодиод должен погаснуть). Включите монитор путем нажатия на кнопку добавления-выбора панели входной двери , после чего нажмите кнопку ручного сохранения (на экране в начале строки данных сразу же появится знак , подтверждающий сохранение). ВАЖНАЯ ИНФОРМАЦИЯ. Области памяти достаточно для хранения 32 изображений, каждое последующее изображение сверх этих 32 будет последовательно замещать уже сохраненные изображения. Каждый раз при отключении основного питания сохраненные изображения стираются, а настройки времени и даты сохраняются в памяти в течение приблизительно 15 минут. Во избежание этого установите аварийный источник питания. 4 – Показ записанных изображений из памяти. Погасите зеленый светодиод путем нажатия на кнопку . Включите монитор путем нажатия на кнопку , после чего нажмите кнопку для показа изображений. В строке данных на экране показывается увеличивающееся число изображений, а также время и дата сохранения. 5 – Удаление изображений из памяти. Погасите зеленый светодиод путем нажатия на кнопку . Включите монитор путем нажатия на кнопку , после чего нажмите кнопку и удерживайте ее, по крайней мере, 3 секунды (цифра, показывающая число сохраненных изображений, сменится на ноль, подтверждая выполнения данной операции). ВАЖНАЯ ИНФОРМАЦИЯ. Установка времени и даты, сохранение изображений вручную и удаление сохраненных изображений возможны только при погасшем зеленом светодиоде, когда на экран выводится текцщее изображение с камеры (в начале строки данных присутствует знак). Технические характеристики Напряжение питания: 14 ч 18 В постоянного тока. Потребляемый ток: 100 мА, 15 В. Диапазон рабочих температур: от 0 °C до +35 °C. Прикрепление модуля хранения изображений XM/200 к модулю монитора XV/200 (XVC/200) Снимите заглушку с настенного монтажа XKP/85 и вставьте прилагаемое стопорное устройство (рис. 2). Установите встраиваемый блок (трехмодульный вариант или круглый Ш 65 мм) в стену заподлицо на удобной для пользователей высоте. Для соединения креплений между собой используйте  два соединения (рис. 4), вставьте две заглушки в прямоугольные отверстия на внешних боковых стенках (рис. 3). Прикрепите крепления к стене с помощью имеющихся винтов и винтовых анкерных болтов (рис. 5, 6 и 7).

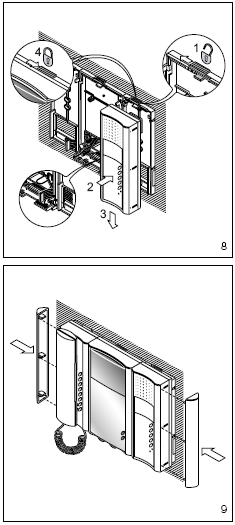

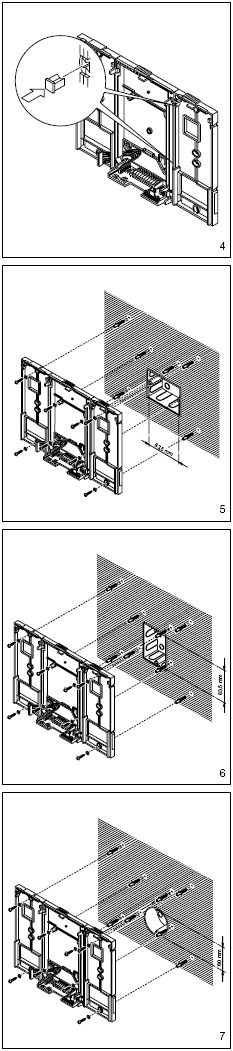

	Пропустите соединитель соединительного кабеля модуля хранения через соответствующее отверстие к креплению XKP/200 или XKP/300 (рис. 8). ПРЕДУПРЕЖДЕНИЕ. Удалите перемычку SW1, расположенную на печатной плате крепления XKP/200 или XKP/300. Убедитесь в том, что стопорное устройство находится в левом положении (рис. 8). Вставьте модуль хранения в настенный монтаж XKP/85 и защелкните его в креплении, нажав сверху (рис. 8). Для предотвращения выпадения модуля вследствие случайных ударов закрепите его в креплении путем перемещения стопорного устройства вправо (рис. 8). После установки различных модулей установите две боковые панели (рис. 9).
