МЕТОДИКА ИЗМЕРЕНИЯ ЧАСТОТЫ ВРАЩЕНИЯ С ИСПОЛЬЗОВАНИЕМ ТАХОМЕТРА TESTO 470
Симферополь 2017
Методика проведения измерения энергетической светимости объектов /ФГАОУ ВО «КФУ им. », Центр комплексной энергоэффективности, 2017 -15 с.
Разработаны Федеральным государственным автономным ообразовательным учреждением высшего образования «Крымский федеральный университет им. », Центр комплексной энергоэффективности (асс. )
Утверждены приказом
Замечания и предложения следует направлять в Центр комплексной энергоэффективности ФГАОУ ВО «КФУ им. »
(т/ф (978) 850-23-90, (978) 762-68-31; E-mail – *****@***ru).
Оглавление
Введение 3
1. Назначение и область применения 3
1.1. Настоящая методика применяется при промышленном контроле в автоматизированных системах управления технологическими процессами в различных отраслях народного хозяйства. 3
2. Нормативные ссылки 3
3. Основные термины 3
4. Общие положения 4
4.1 Назначение тахометра. 4
4.2 Комплект тахометра testo 470. 4
4.3 Технические характеристики 4
4.3.1 Основные технические характеристики тахометра testo 470 4
4.4. Устройство и работа тахометра testo 470 5
5. Требования к персоналу 5
6. Подготовка к работе 5
6.2 Расположение и назначение органов управления. 6
6.3 Питание прибора 6
6.4 Использование прибора 6
7. Порядок выполнения работ 9
8. Проведение измерений 11
9. Техническое обслуживание прибора. 13
Введение
Данная методика предназначена для бесконтактного и контактного измерения частоты вращения ротационных агрегатов, паровых и газовых турбин, насосов, центрифуг и т. п.
Назначение и область применения
1.1. Настоящая методика применяется при промышленном контроле в автоматизированных системах управления технологическими процессами в различных отраслях народного хозяйства.
1.2. Данная методика содержит основной регламент теплотехнических обследований (объём работ и последовательность операций).
1.3. Результаты обследования, выполненного в соответствии с «Методикой…», могут быть использованы в системе контроля качества производства строительных работ (п.11 СНиП 23-02-2003, СП 50.13330.2012).
Нормативные ссылкиПри разработке «Методики…» использованы следующие нормативные документы:
Основные термины
Тахометр - измерительный прибор, предназначенный для измерения частоты вращения (количество оборотов в единицу времени) различных вращающихся деталей, таких как роторы, валы, диски и др., в различных агрегатах, машинах и механизмах.
Вращение – круговое движение объекта.
Частота вращения — число оборотов в интервал времени.
Общие положения
4.1 Назначение тахометра.
4.1.1 Тахометр предназначени для использования в различных отраслях промышленности, научно-исследовательских и конструкторских разработках, а также в лабораториях и университетах. Обычно тахометр используется в тех случаях, когда цель состоит в измерении скорости вращения различных объектов. Прибор позволяет точно определить скорость вращения объекта в определённом направлении.
4.1.2 Стандартное использование/области применения:
• Высокоскоростные сборочные линии, системы подачи, системы розлива и пр.
• Прессы и ткацкие станки
• Двигатели, вентиляторы, насосы и турбины
• Калибровочные и испытательные приборы
• Контролирующие лаборатории и исследовательское оборудование и установки
4.2 Комплект тахометра testo 470.
• Измерительный блок
• Оптический элемент
• Колеса различных диаметров (2 шт.)
• Крепежный адаптер
• Руководство пользователя
• Протокол калибровки
• Элементы питания 2 шт. (AA)
• Отражатели самоклеящиеся
4.3 Технические характеристики
4.3.1 Основные технические характеристики тахометра testo 470
приведены в таблице 1.
Таблица 1
Общие параметры | |
Диапазон измерений | 1-99999 об/мин (оптический) 1-19999 об/мин (механический) 0,1-1999 м/мин 0,02-99999 м |
Дисплей | Ж/к-дисплей, однострочный |
Точность | 0,02% (±1 знак) |
Питание | |
Питание | 2х батареи АА по 1,5 В или 2х аккумулятора NiMH (АА) |
Автоматическое отключение | 30 сек (данные сохраняются) |
Время работы от батареи | Приблизительно 40 часов |
Корпус | |
Материал | ABS |
Размеры | 160х60х15 мм |
Масса | Приблизительно 50 грамм (с батареями) |
Окружающие условия | |
Температура эксплуатации | 0-50 ˚С |
Температура хранения | -20-70 ˚С |
4.4. Устройство и работа тахометра testo 470
Термоанемометра testo 470 предназначен для:
- изменения частоты вращения;
5.1. Работы, выполняемые по данным «Методическим рекомендациям…», должны проводиться человеком, имеющих квалификацию в области энергетического контроля.
6.1 Распаковывание тахометра и внешний осмотр
6.1.1. Перед началом работы извлеките тахометр из упаковок и произведите внешний осмотр с целью проверки:
- комплектности тахометра;
- надежности крепления разъемов, органов управления и настройки;
- состояния декоративных и технологических покрытий;
-отсутствия видимых механических повреждений на корпусе блока питания, измерительно-индикаторного блока.
6.2 Расположение и назначение органов управления.

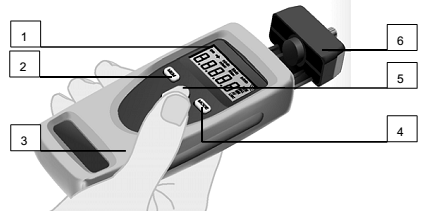

Рис. 1. Обзор тахометра Testo 470
Ж/к-дисплей для вывода значений скорости вращения, единицы измерения, состояния батареи, а так же памяти прибора. Кнопка для вывода минимального, максимального и среднего значений из памяти прибора. Корпус прибора. Кнопка для выбора единиц измерения частоты вращения. Вкл./Откл. Крепёжный адаптер. Отдел для батарей (сзади)
6.3 Питание прибора
Питание прибора осуществляется от 2х батареи 1,5 В (входит в комплект) или 2х аккумулятора NiMH (АА). Не разрешается питание прибора от сети, а также зарядка аккумулятора внутри прибора.
6.4 Использование прибора
6.4.1 Использование светового луча.

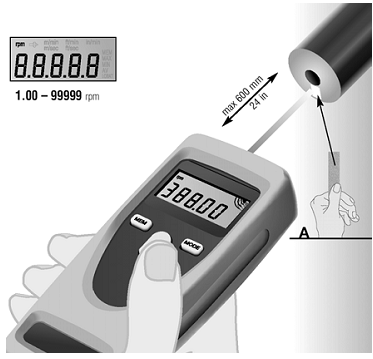

Необходимо наклеить самоклеющийся отражатель на измеряемую часть оборудования (позиция А). Включить и настроить прибор. Наприть луч на вращающийся объект измерений и поднести на расстояние не более 600 мм. Считывайте показания с дисплея.ПРЕДУПРЕЖДЕНИЕ: Необходимо убедиться в том, что объект неподвижен и не может быть приведён в движение.
6.4.2 Использование механического колеса.
Необходимо установить переходной адаптер в прибор. Вставить насадку в адаптер.

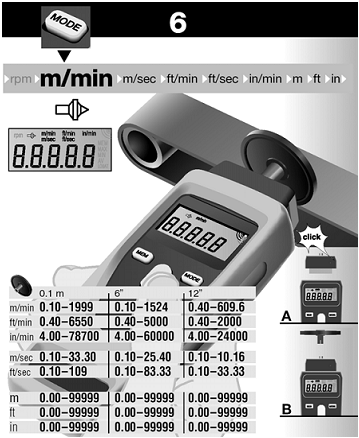

3. Необходимо нажать MODE и выбрать нужную размерность. На дисплее должен обображаться знак:
При измерении линейной скорости вращения необходимо выбрать размерность m/min кнопкой MODE.
ИНФОРМАЦИЯ: Для обеспечения точности измерения прибора необходимо выбрать диаметр используемого колеса в соответствии с измеряемым диапазоном (см. таблицу)
Порядок выполнения работ

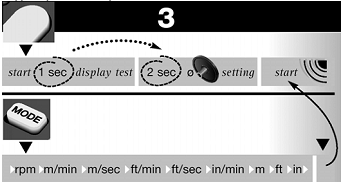

Включение прибора:
Батаре/аккумуляторы установлены.

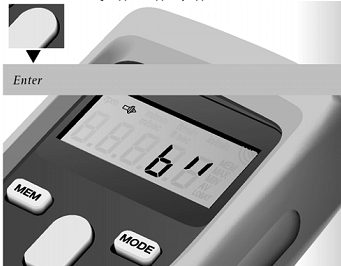

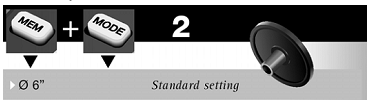

Направьте прибор testo 470 на движущийся объект. Нажмите кнопки 2 и 4 для выбора диаметра используемого колеса.Значение по умолчанию - 6”

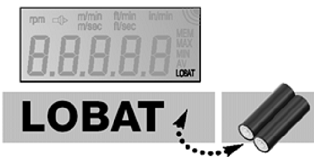

ИНФОРМАЦИЯ: При появлении сообщения LOBAT необходимо заменить батареи питания. При замене элементов питания настройки прибора сбрасываются на заводские.
Проведение измерений

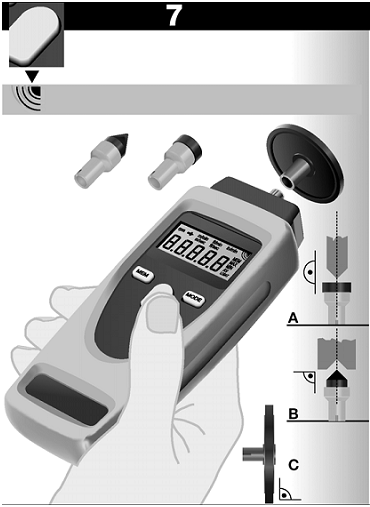

8.1 Для получения точных показаний необходимо располагать прибор относительно вращающегося объекта, как показано на рисунке:

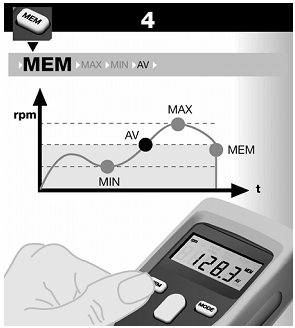

Для вывода на дисплей минимального, максимального или среднего значения, необходимо последовательно нажимать кнопку MEM.
Техническое обслуживание прибора.
9.1. Замена батарей/аккумуляторов
Для выполнения замены батарей/аккумуляторов необходимо:
1. Снять крышку аккумуляторного отсека.
2. Устовить батареи (АА/Аккумуляторы NiMH (АА)) (Соблюдайте полярность!)
3. Закрыть крышку аккумуляторного отсека.
ИНФОРМАЦИЯ: При работе прибора и его хранении крышка аккумуляторного отсека должна быть закрыта. Если прибор не используется в течение длительного периода, то батареи/аккумуляторы необходимо извлечь из прибора. Батареи/аккумуляторы с неполным зарядом сокращают время работы прибора.
9.2. Чистка прибора
При загрязнении корпуса прибора необходимо протереть его влажной тканью.
Недопускается использование высокоэффективных чистящих средств или растворителей. Можно использовать слабые бытовые чистящие средства и мыльную пену.
