ЭКОЛОГИЧЕСКИЕ
НОРМЫ И ПРАВИЛА ЭкоНиП 17.ХХ-ХХ-20ХХ (33140)
_______________________________________________________________________________
Охрана окружающей среды и природопользование.
Требования В области охраны окружающей среды при проектировании, строительстве, эксплуатации, обслуживании, ремонте и выводе из эксплуатации тепловых насосов, использующих в качестве источников тепла низкотемпературное геотермальное тепло недр
Ахова навакольнага асяроддзя і прыродакарыстанне
ПАТРАБАВАННІ ПА Ў ГАЛIНЕ АХОВЕ АХОВЫ НАВАКОЛЬНАГА АСЯРОДДЗЯ пры праектаваннi, будаўнiцтве, ЭКСПЛУАТАЦЫІ, абслугоўванне, рамонт і вываду з эксплуатацыі будаўніцтва і эксплуатацыі цеплавой помпа, які выкарыстоўвае ў якасці крыніцы цяпла нізкатэмпературнага Геатэрмальнае цяпло нетраў
Доработанный проект
| Минприроды |
Минск |
________________________________________________________________________________
УДК МКС 13.020 КП 02
Ключевые слова: экологическая безопасность, тепловые насосы, геотермальное тепло недр
Предисловие
Цели, основные принципы, положения по государственному регулированию и управлению в области технического нормирования и стандартизации установлены Законом Республики Беларусь «О техническом нормировании и стандартизации».
1 РАЗРАБОТАН Республиканским унитарным предприятием «Центр международных экологических проектов, сертификации и аудита «Экологияинвест»
2 ВНЕСЕН Министерством природных ресурсов и охраны окружающей среды Республики Беларусь
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Министерства природных ресурсов и охраны окружающей среды Республики Беларусь от ___ _____________ 20__ г. № ___
4 ВВЕДЕН ВПЕРВЫЕ
Настоящие эколноические нормы и парвила не могут быть воспроизведены, тиражированы и распространены в качестве официального издания без разрешения Минприроды Республики Беларусь
________________________________________________________________________
Издан на русском языке
Содержание
1 | Область применения |
2 | Термины и определения |
3 | Общие положения |
4 | Экологические нормы и правила для проектирования и строительства тепловых насосов |
5 | Экологические нормы и правила для эксплуатации тепловых насосов |
6 | Экологические нормы и правила для обслеивания, ремонта и вывода из эксплуатации тепловых насосов |
Экологические нормы и правила
Охрана окружающей среды и природопользование.
ТРЕБОВАНИЯ ПО В ОБЛАСТИ ОХРАНЕ ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ПРОЕКТИРОВАНИИ, СТРОИТЕЛЬСТВЕ, ЭКСПЛУАТАЦИИ, ОБСЛУЖИВАНИИ, РЕМОНТЕ И ВЫВОДЕ ИЗ ЭКСПЛУАТАЦИИ СТРОИТЕЛЬСТВЕ И ЭКСПЛУАТАЦИИ ТЕПЛОВЫХ НАСОСОВ, ИСПОЛЬЗУЮЩИХ В КАЧЕСТВЕ ИСТОЧНИКОВ ТЕПЛА НИЗКОТЕМПЕРАТУРНОЕ ГЕОТЕРМАЛЬНОЕ ТЕПЛО НЕДР
Ахова навакольнага асяроддзя і прыродакарыстанне
ПАТРАБАВАННІ ПА Ў ГАЛIНЕ АХОВЕ АХОВЫ НАВАКОЛЬНАГА АСЯРОДДЗЯ пры праектаваннi, будаўнiцтве, ЭКСПЛУАТАЦЫІ, абслугоўванне, рамонт і вываду з эксплуатацыі будаўніцтва і эксплуатацыі цеплавой помпа, які выкарыстоўвае ў якасці крыніцы цяпла нізкатэмпературнага Геатэрмальнае цяпло нетраў
Environmental Protection and Nature Use.
Environmental requirements during the construction, operation, maintenance, repair and decommissioning of the construction of heat pump used as sources of low-temperature geothermal heat subsoil
___________________________________________________________________
Дата введения ХХХХ-ХХ-ХХ
1 Область применения
Настоящие экологические нормы и правила (далее - ЭкоНиП) устанваливают требования в области охраны окружающей среды при проектировании, строительстве, эксплуатации, обслуживании, ремонте и выводе из эксплуатации тепловых насосов, использующих в качестве источника тепла низкотемпературное геотермальное тепло недр (далее – тепловые насосы).
Настоящие ЭкоНиП обязательны для применения при проектировании, строительстве, эксплуатации, обслуживании, ремонте и выводе из эксплуатации тепловых насосов, использующих в качестве источника тепла низкотемпературное геотермальное тепло недр.
2 Термины и определения
2.1 Водоносный горизонт: Водопроницаемый пласт горной породы, насыщенный водой.
2.2 Геотермальные ресурсы недр: Запасы глубинного тепла Земли, промышленное и иное хозяйственное использование которых с помощью современных технических средств экономически целесообразно.
2.3 Горный отвод: Участок недр, предоставляемый недропользователю для добычи полезных ископаемых, использования геотермальных ресурсов недр, строительства и (или) эксплуатации подземных сооружений, не связанных с добычей полезных ископаемых.
2.4 Земельный участок: Часть земной поверхности, имеющая границу и целевое назначение и рассматриваемая в неразрывной связи с расположенными на ней капитальными строениями (зданиями, сооружениями).
2.5 Зона санитарной охраны: Территория и акватория, на которых устанавливается особый санитарно-противоэпидемиологический режим для предотвращения ухудшения качества воды источников хозяйственно-питьевого водоснабжения и охраны водопроводных сооружений.
2.6 Особо охраняемые природные территории: Часть территории Республики Беларусь с уникальными, эталонными или иными ценными природными комплексами и (или) объектами, имеющими особое экологическое, научное и (или) эстетическое значение, в отношении которых установлен особый режим охраны и использования;
2.7 Тепловой насос: Устройство для переноса тепловой энергии от источника низкопотенциальной тепловой энергии (с низкой температурой) к потребителю (теплоносителю) с более высокой температурой.
2.8 Участок недр: Часть недр с определенными пространственными границами, имеющая характеристики, отражаемые в государственном кадастре недр и акте, удостоверяющем геологический или горный отвод.
3 Общие положения
3.1 Настоящие ЭкоНиП устанавливают требования в области охраны окружающей среды при проектировании, строительстве, эксплуатации, обслуживании, ремонте и выводе из эксплуатации тепловых насосов, использующих в качестве источников тепла:
- подземные геотермальные воды;
- тепло горного массива недр.
3.2 Основным назначением тепловых насосов является теплоснабжение жилых и общественных помещений.
3.3 Проектирвоание, строительство, эксплуатация, обслуживание, ремонт и вывод из эксплуатациитепловых насосов должны осуществляться в соответствии с требованиями нормативных правовых, в том числе технических нормативных правовых актов, а также настоящего ЭкоНиП.
3.4 Проектирвоание, строительство, эксплуатация, обслуживание, ремонт и вывод из эксплуатации тепловых насосов осуществляется на основании:
- акта, удостоверяющего горный отвод;
- специальных разрешений (лицензий), если их получение предусмотрено законодательством о лицензировании;
- проектной документации на использование геотермальных ресурсов недр, прошедшей государственную экологическую экспертизу проектной документации на пользование недрами по объектам государственной экологической экспертизы;
- заключения (разрешительных документов) на ввоз в Республику Беларусь с территории государства – члена Евразийского экономического союза озоноразрушающих веществ и содержащей их продукции;
- заключения об отсутствии в продукции озоноразрушающих веществ.
3.5 Существуют следующие типы тепловых насосов, в зависимости от используемых геотермальных ресурсов недр:
- тепловые насосы типа «земля - вода» извлекают энергию для отопления из грунта при помощи геотермальных коллекторов или геотермальных зондов.
Температурный режим слоев грунта, расположенных ниже глубин проникновения тепла солнечной радиации, формируется под воздействием тепловой энергии, поступающей из недр Земли, и практически не зависит от сезонных и суточных изменений параметров климата.
Таким образом, на сравнительно небольшой глубине от поверхности имеются слои грунта, температурный потенциал которых в холодное время года значительно выше, чем у наружного воздуха, а в жаркое время года - значительно ниже.
Геотермальные зонды (вертикальные коллекторы) представляют собой систему труб, опускаемых в скважины глубиной 80-120 м (рисунок 2).
Принцип работы геотермальных коллекторов не отличается от геотермальных зондов, при этом трубы укладываются горизонтально на глубине 1,2 – 1,5 м ниже уровня промерзания почвы (рисунок 3).
- тепловые насосы типа «вода – вода», использующие в качестве истоника тепла подземные воды.
Подземные воды обладают достаточно высокой теплоотдачей и имеют постоянную температуру, что обеспечивает эффективность и стабильность режимов работы тепловых насосов. Для отведения тепла создаётся циркуляционный контур: подземные воды подаются в теплообменник, связанный с испарителем теплового насоса, охлаждаются из акачивается обратно в водоносный горизонт.
Однако использование этих источников связано с более интенсивным вмешательством в гидрологический режим недр и риском загрязнения подземных вод.

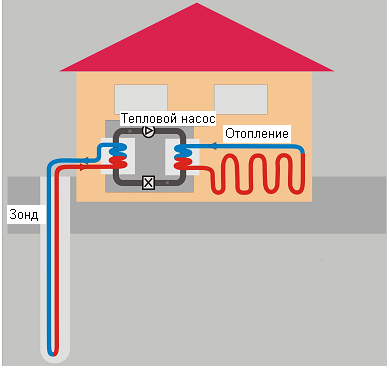

Рисунок 1 – Схема геотермального зонда

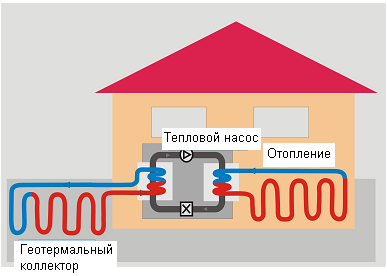

Рисунок 2 – Схема геотермального коллектора

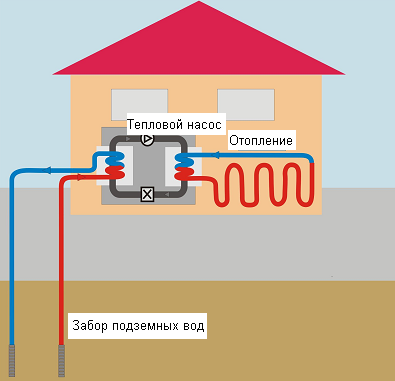

Рисунок 3 – Схема геотермального теплового насоса типа «вода – вода»
4 Экологические нормы и правила для проектирования и строительства тепловых насосов
4.1. Операции, связанные со строительством тепловых насосов, могут привести к загрязнению и изменению уровня подземных вод, а также изменению температурного режима подземных вод.
4.2 Глубина установки геотермальных насосов ограничена первым от поверхности водоносным горизонтом и зависит от геологических и гидрогеологических условий участка недр.
4.3. При проектировании и строительстве тепловых насосов не допускается применение технических решений, предусматривающих использование озоноразрушающих веществ.
4.4. Проектирование и стротельство тепловых насосов в границах особо охраняемых природных территорий должно осуществляться с учетом установленного режима охраны и использования данной особо охраняемой природной территории.
4.5. Тепловой насос должен устанавливаться на расстоянии не менее 15 метров от границы земельного участка.
4.6. При сооружении геотермальных коллекторов расстояние до верхнего уровня подземных вод не должно быть менее 2 метров.
4.7. Допукается сооружение геотермальных зондов и тепловых насосов, использующих в качестве источника тепла подземные воды, на земельных участках, на которых не осуществляется добыча питьевых вод и отсутствует угроза загрязнения подземных вод (земельный участок не является загрязненным и отсутствуют такие геологические угрозы, как залегание природного газа, нефтесодержащих горных пород, коксующихся углей или возможность обвала).
4.8. Допукается сооружение геотермальных зондов и тепловых насосов, использующих в качестве источника тепла подземные воды, на следующих участках недр при соблюдениии указанных условий:
- для водовмещающих участков недр - сооружение обсадных колонн, затрубная цементация, организация наблюдательных скважин для замеров уровня, температуры воды, и отбора проб для определения качества подземных вод и иные мероприятия, обеспечивающие предотвращение перетекания между различными водоносными горизонтами, залегающими ниже первого от поверхности водоносного горизонта;
- для участка недр с напорным водоносным горизонтом:
б) предотвращение гидравлического короткого замыкания за счет сооружения обсадных колонн согласно проекту на сооружение (строительство) буровой скважины;
- для участка недр с сильно минеральзованными подземными водами:
б) защита от коррозии, подбор состава засыпки от воздействия агрессивных вод.
- для участка недр с неизведанными геологическими и гидрогеологическими карстовыми структурами недр – проведение дополнительных геологических исследований.
4.9. Сооружение геотермальных зондов и тепловых насосов, использующих в качестве источника тепла подземные воды, не допускается на земельных участках, находящихся:
- в первом, втором, третьм поясах зон санитарной охраны источников питьевого водоснабжения;
- на участках с горными выработками (в том числе пройденными), а также участках тектонических нарушений, плывунов, карстов;
- на участках недр с угрозой обвала.
4.10. Подземные воды, забранные для обеспечения работы тепловых насосов, использующих в качестве источника тепла подземные воды, должны быть возвращены в тот же водоносный горизонт.
Расстояние между скважинами для забора подземных вод и их возврата должно быть не менее 15 метров.
4.11. Сооружение (строительство) буровых скважин должно осуществляться в соответствии с требованиями нормативных правовых, в том числе технических нормативных правовых актов в области охраны и рационального использования недр.
4.12. Для контроля уровня подземных вод и отбора проб должны быть организованы наблюдательные скважины.
Количество, местоположение наблюдательных скважин определяются проектной документацией с учетом гидрогеологических условий участка недр и особенностей рельефа местности.
Наблюдательные скважины должны располагаться по течению естественного подземного потока выше места расположения скважины для забора подземных вод и ниже места расположения скважины для возврата подземных вод за пределами границы прогнозируемой зоны загрязнения.
4.13 Если возврат подземных вод осуществляется под давлением, требуется дополнительная установка манометра между тепловым насосом и устьем скважины.
4.14. Для учета количества забранных и возвращенных подземных вод должны быть установлены приборы учета.
4.15. Для контроля температуры подземных вод при ее заборе и перед возвратом должны быть установлены термометры.
5 Экологические нормы и правила для эксплуатации тепловых насосов
5.1 Для исключения образования при возврате подземных вод в водоносный горизонт температурного хвоста, разница температуры подземных вод при заборе и возврате не должна превышать +/- 6 ° С.
5.2 Забор подземных вод допускается только для обеспечения работы теплового насоса.
5.3 Необходимо вести журнал эксплуатации теплового насоса, в котором ежемесячно указывается количество забранной, возвращенной подземной воды, температура подземных вод, а также выполняемые технические мероприятия по обслуживаню теплового насоса, случаи поломки или нарушения условий эксплуатации теплового насоса.
В журнале эксплуатации теплового насоса указывают количество и тип хладагента (новый, повторно используемый или восстановленный), которые заправлены в систему при каждой процедуре заправки (дозаправки), количество и тип хладагента, которые были извлечены из системы при каждой процедуре извлечения.
5.4 Сброс иных вод в скважину для возврата подземных вод запрещается.
5.5 Загрязняющие воду вещества (например, топливо, пестициды, чистящие средства и т. п.) не должны храниться в непосредственной близости от скважины и могут быть использованы только в том случае, если обеспечивается меры, препятствующие их попаданию в землю или подземные воды.
5.6 О нарушениях условий эксплуатации тепловых насосов, которые могут привести к ухудшению качества подземных вод, следует незамедлительно сообщать в территориальные органы Минприроды.
6 Экологические нормы и правила для обслуживания, ремонта и вывода из эксплуатации тепловых насосов
6.1 Тепловые насосы должны обслуживаться с периодичностью, установленной инструкцией по эксплуатации теплового насоса.
Примечание - Частота обслуживания теплового насоса зависит от типа системы, ее размера, возраста, условий использования и т. п.
6.2 Тепловые насосы, заправленные хладагентом, следует подвергать испытанию на герметичность:
- один раз в год для тепловых насосов, содержащих 3 кг или более хладагента;
- один раз в полгода для систем, содержащих 30 кг или более хладагента;
- один раз в три месяца для систем, содержащих 300 кг или более хладагента.
Если во время испытания возникает подозрение на наличие утечек, например, обусловленное измерением температуры хладагента или падением производительности, место утечки необходимо определить с помощью соответствующего оборудования (течеискателя), после чего негерметичность следует устранить и вновь проверить систему на герметичность.
Результаты испытаний и принятые меры заносят в журнал эксплуатации теплового насоса.
Системы проверяют на предмет утечки в течение одного месяца после устранения утечки, чтобы удостовериться, что ремонт был эффективным.
6.3 При ремонте, временном прекращении эксплуатации (например, на летний период) и выводе из эксплуатации теплового насоса обеспечивается извлечение хладагента, масла, теплоносителя для их повторного использования, восстановления и/или утилизации в соответствии с требованиями технических нормативных правовых актов с регистрацией этих операций в журнале эксплуатации теплового насоса.
