Оформление оглавления пояснительной записки
(в соответствии с СТО 01.04–2005)
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 3
1 ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ 4
1.1 Назначение здания и условия его эксплуатации 5
1.2 Место строительства. Климатические условия 7
1.3 Рельеф участка строительства 10
1.4 Грунтовые и гидрогеологические условия 10
2 АРХИТЕКТУРНО – СТРОИТЕЛЬНАЯ ЧАСТЬ 12
2.1 Генеральный план 15
2.2 Архитектурно – планировочные и объемные решения 17
2.3 Обоснование выбора конструктивных элементов здания 19
2.3.1 Фундаменты 25
2.3.2 Несущие конструкции 30
2.3.2 Ограждающие конструкции 30
2.4 Теплотехнические расчеты 45
3 РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ 60
3.1 Разработка и выбор основного варианта 70
3.2 Сбор нагрузок 73
3.2.1 Постоянные нагрузки 80
3.2.2 Временные нагрузки 89
3.3 Расчет поперечной рамы 93
3.4 Расчет перекрытия 98
4 ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА 101
4.1 Производственный анализ проектируемого объекта 103
4.2 Условия строительства 105
4.3 Технологическая карта 108
4.4 Календарный план производства работ 112
4.5 Строительный генеральный план 113
5 ЭКОНОМИЧЕСКАЯ ЧАСТЬ 115
6 ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ ПРОИЗВОДСТВА 118
7 ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ 122
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 125
ПРИЛОЖЕНИЕ А. 128
ПРИЛОЖЕНИЕ Б. 138
Располагать оглавление следует после аннотации.
Оформление нумерации разделов, подразделов, пунктов
и подпунктов пояснительной записки
(в соответствии с СТО 01.04–2005)
ВВЕДЕНИЕ
1 ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ
1.1
1.2 Нумерация пунктов первого раздела документа
1.3
2 АРХИТЕКТУРНО – СТРОИТЕЛЬНАЯ ЧАСТЬ
2.1
2.2 Нумерация пунктов второго раздела документа
2.3
Если документ имеет подразделы, то нумерация пунктов должна быть в пределах подраздела и номер пункта должен состоять из номеров раздела, подраздела и пункта, разделенных точками, например:
3 РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
3.1 Разработка и выбор основного варианта
3.2 Сбор нагрузок
3.2.1
3.2.2
Внутри пунктов или подпунктов могут быть приведены перечисления, и для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставится скобка, а запись производится с абзацного отступа:
а) ____________________________________;
б) ____________________________________;
1)________________________________;
2)________________________________;
в) ____________________________________.
Оформление основной надписи в штампе чертежей
(в соответствии с СТО 01.04–2005)

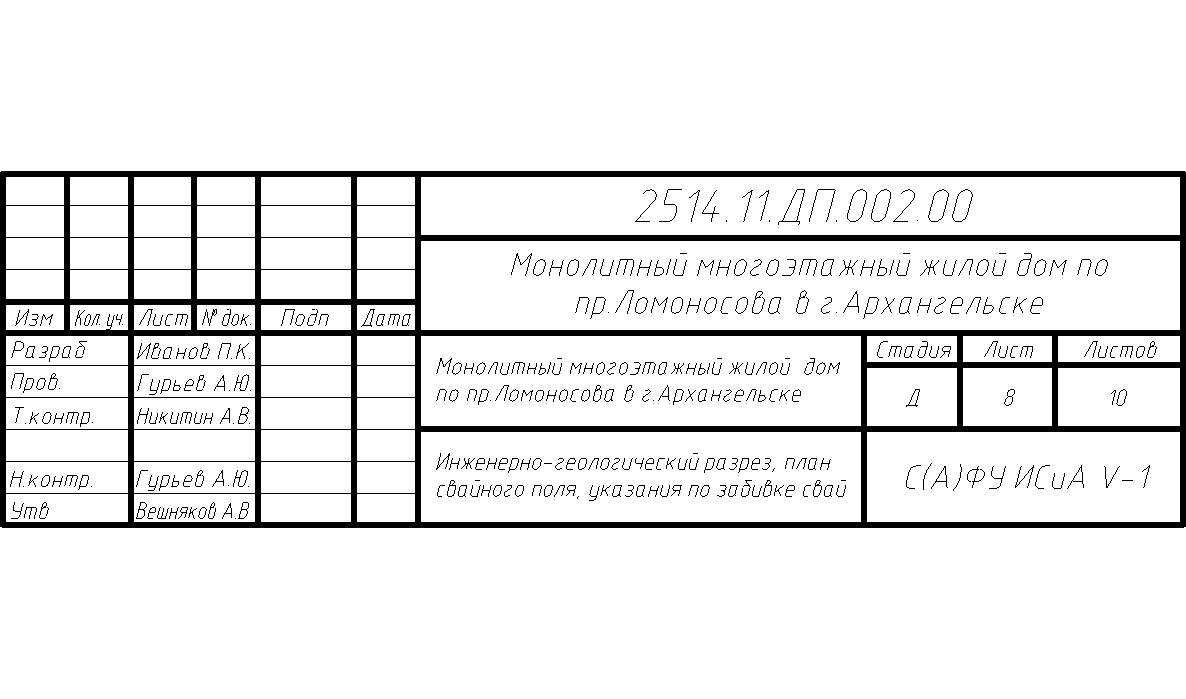

Рисунок 1 – Основная надпись для документации для строительства
Графа 1 – Фамилия и инициалы дипломника.
Графа 2 – Фамилия и инициалы руководителя дипломного проекта.
Графа 3 – Фамилия и инициалы консультанта по разделу дипломного проекта.
Графа 4 – Фамилия и инициалы руководителя дипломного проекта.
Графа 5 – Фамилия и инициалы заведующего кафедрой.
Графа 6 – обозначение документа: 2514 – шифр кафедры инженерных конструкций и архитектуры, 11 – год выполнения, ДП – дипломный проект, 002 – номер темы дипломного проекта по приказу, 00 – шифр-код чертежа.
Графа 7 – название комплекса объектов (если комплекс состоит из одного объекта – в графах (1) и (2) указывается название темы дипломного проекта, в противном случае в графе (1) указывается название комплекса объектов, в графе (2) – тема дипломного проекта).
Графа 8 – тема дипломного проекта.
Графа 9 – чертежи, присутствующие на листе.
Графа 10 – стадия проектирования (Д – дипломный проект).
Графа 11 – номер текущего листа.
Графа 12 – количество листов.
Графа 13 – АГТУ, факультет, курс, группа.
