МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН

ГККП “КАПШАГАЙСКИЙ  МНОГОПРОФИЛЬНЫЙ  КОЛЛЕДЖ”

ПЛАН ЗАНЯТИЯ № 35

Дата

Группа

232

Предмет: Аппаратное обеспечение вычислительных систем.

Тема занятия: Кабели и коннекторы.

Тип урока: урок по сообщению новых знаний.

Цель занятия

Учебная

Ознакомление студентов с коннектором.

Развивающая

Развитие теоретического и творческого мышления,

направленных на выбор оптимальных решений

Воспитательная

Воспитать познавательный интерес у студентов

ОБЕСПЕЧЕНИЕ ЗАНЯТИЯ

А. Наглядные пособия: компьютер, интерактивная доска.

Б. Литература основная: Д. ехническое обслуживание и ремонт вычислительной техники. Издательство «Фолиант» Астана – 2010 год. 322 стр.

. Компьютерные  технологии (устройство, обслуживание и ремонт вычислительной техники) Астана 2003 год. 286 стр.

Принтеры ремонт и обслуживание. Сиднеев «Феникс» г. Ростов –на – Дону. 2001 год. 2013 стр.

Содержание этапов урока

(основные и необходимые методические пояснения и рекомендации)

I. Организационные вопросы (2 мин)

Приветствие. Проверка посещаемости студентов.

Проверка готовности к уроку.

Постановка цели урока.  Ознакомление студентов с коннектором.

II. Изложение нового материала (методика) (35 мин)

Коннекторы

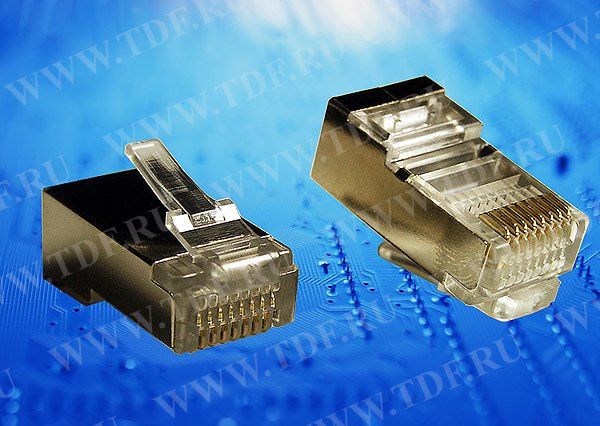

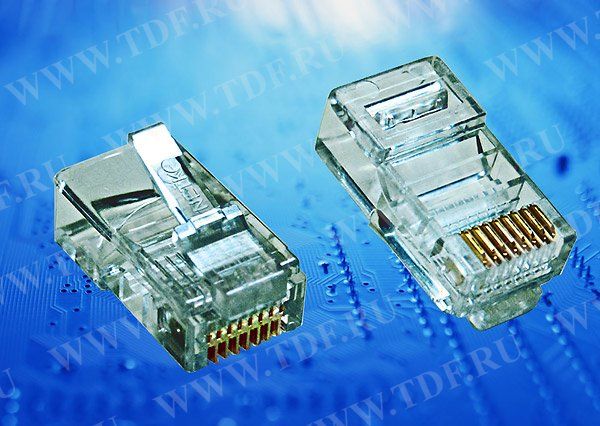

Connector (коннектор) — часть разъёма, служащая для непосредственного контакта провода (кабеля) и коннектора ответной части любого другого устройства

НЕ нашли? Не то? Что вы ищете?

Электрический соединитель (коннектор, разъем) – это особое устройство, предназначением которого является разъединение и соединение механическим путем в обесточенном состоянии электрических цепей. Такие понятия, как коннектор или разъем по своей сути являются синонимами к слову «соединитель». Коннектор – это заимствованное из английского языка название соединителя, а разъем – упрощенный термин.

В ассортименте компании «Радиотехкомплект» можно найти практически любой разъем, или соединитель. Спектр соединителей (разъемов) включает в себя более десяти тысяч наименований самых разнообразных коннекторов.

Такое устройство, как соединитель (разъем) широко применяется: в автоматизированных и роботизированных производственных процессах, аудио - и видеотехнике, военной технике, космических и глубоководных аппаратах, медицинском оборудовании, научно-исследовательских лабораториях, радарах, телекоммуникациях, транспорте, тяжелом машиностроении, экспериментальной физике, ядерной индустрии.

Из-за своей востребованности разъемы, или, иначе говоря, соединители, в большом количестве выпускаются промышленностью России и стран СНГ. Наиболее широко распространенные типы соединителей представлены в таблице ниже.

Тип

Серия

цилиндрический соединитель (разъем)

2РМ, 2РТТ, МР1, ОНЦ-БС-1, РС4, РС7, РС10, РС19, РС32, РС50, ШР, СШР, СНЦ23, СНЦ144, СНЦ147, СР50, СР75, СРТ75

прямоугольный соединитель (разъем)

ГРПМ1, ГРПМ2, МРН, ОНП-КС-10, РЛМИ2, РП10, РП14, РП15, РПММ1, РППМ26, СНО58, СНП34, СНП339, РПС1-М, СНП58, СНП59, СНП336, СНП337, ГРПП3, СНП345

комбинированный соединитель (разъем)

СКП343, СКП344, СКП345

силовой соединитель (разъем)

ВК, РК, ВП, РП, ШК, ШЩ

гнёзда и штепсели

Г4, Г6, Ш1, Ш4, Ш6

Компания «Радиотехкомплект» наиболее пристальное внимание уделяет поставкам разъемов (соединителей) от таких производителей, как Amphenol, Harting, LEMO Molex, Samtec и др.

Разъем (соединитель) может быть классифицирован по:

    По конструкции и форме изолятора: цилиндрическией (форма сечения близка к кругу) соединитель (разъем); прямоугольный соединитель (разъем). По напряжению коммутации: низковольтный, низкочастотный (НЧ) соединители (разъемы) предназначены для работы на напряжение менее 1500 В и частоту до 3 МГц; соединитель (разъем) с напряжением коммутации более 1,5 кВ; высокочастотный (ВЧ) соединитель (разъем); комбинированный соединитель (разъем), контакты НЧ - и ВЧ - типа. Вид соединяемых частей: вилки; розетки.

Цилиндрические разъемы (соединители) классифицируют, исходя из способа сочленения и фиксации сочлененного соединения:

    резьбовой разъем; врубной разъем; самозапирающийся разъем; байонетный разъем.

Прямоугольные соединители (разъемы) делятся по способу монтажа:

    приборные разъемы:
      межблочный разъем; блочный разъем; кабельный разъем; проходной разъем.
    для печатного монтажа:
      торцевой разъем; навесной разъем.

Система условного обозначения соединителей (отечественного производства)

Обозначение низкочастотного соединителя состоит из определённой последовательности букв и цифр, каждая из которых содержит соответствующую информацию:

С - соединитель;

О - общего применения;

Н - низкочастотный, низковольтный;

К - комбинированный;

Ц - цилиндрический;

П - прямоугольный;

Б - байонетного типа;

Р - резьбового;

В - врубного;

С - самозапирающийся;

П - с принудительным обжатием контактов;

Г - герметичный.

Примечание:

Если буквы в наименовании соединителя строчные - 'ц' или 'п' , то этот соединитель предназначен для печатного монтажа.

Буквы в обозначении могут также определять габарит и часть соединителя, покрытие контактов, исполнение и пр.:

Н - соединители нормальных габаритов;

Г - соединители малогабаритные;

С - соединители субминиатюрные;

М - соединители миниатюрные;

К - соединители микроминиатюрные;

В, Ш - вилка, штырь;

Р, Г - розетка, гнездо;

Г - гибрид;

У - униполярный;

А - золото (может обозначаться цифрой - 1);

С, В - серебро (может обозначаться цифрой - 2);

В – все климатическое исполнение.

Числа обозначают:

    порядковый номер разработки; количество контактов у соединителя; размер соединителя (для прямоугольного соединителя обозначается - длина и ширина, а для цилиндрического - условный диаметр корпуса); номер типа конструкции; конструктивные особенности.

III. Закрепление нового материала (выполнение заданий, оценка знаний и др.) 5 мин.

Коннектор – это?

IV. Домашнее задание(1 мин)

Конспект

V. Подведение итогов урока (2 мин)

Выставление и комментирование оценок.

Выяснение положительных и отрицательных моментов урока.

Преподаватель  ___________
