МИНИСТЕРСТВО общего и профессионального образования свердловской области

Государственное Автономное ПРОФЕССИОНАЛЬНОЕ образовательное учреждение

Свердловской области

« КАМЕНСК-УРАЛЬСКИЙ  ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ»

(ГАПОУ СПО СО «КУПК»)

методические указания

для выполнения лабораторной  работы

ЛАБОРАТОРНАЯ РАБОТА № 12

Тема: Микроанализ латуни

по ОП04. МАТЕРИАЛОВЕДЕНИЕ

Для специальностей:

15.02.01 «Монтаж  и техническая эксплуатация промышленного оборудования»( по отраслям);

Форма обучения: очная

Срок обучения: 3 г. 10 мес.

Уровень освоения: базовый

2016

ЛАБОРАТОРНАЯ РАБОТА №12

Тема: Микроанализ латуни

Цели работы:

- Формирование умений проводить исследования и испытания материалов;

- Закрепление знаний о  строении и свойствах металлов, методах  их исследования.

- Развитие общих компетенций:

ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество.

ОК 3. Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность.

ОК 4. Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач,  профессионального и личностного развития.

ПК 1.4. Выбирать методы восстановления деталей и участвовать в процессе их изготовления.

Задачи  работы:

- Сформировать умение выполнять  микроскопическое исследование структуры меди и ее сплавов

- Определять свойства сплавов меди с использованием диаграммы состояния медь-цинк,

НЕ нашли? Не то? Что вы ищете?

и  графика зависимости механических свойств латуни от содержания цинка.

-Научиться самостоятельно проводить микроанализ латуни

-изучить структуры латуни

Теоретическое обоснование:

1. Микроструктура латуней

Практическое применение находят однофазные латуни с содержанием цинка до 39 % (а-латуни) и двухфазные латуни с содержанием цинка от 39 до 45 % (б + в-латуни).

Микроструктура б-латуней. Микроструктура б-латуни с содержанием 30 % цинка (Л70) дана на рис. 6.1

Микроструктура литой б-латуни (рис. 6.1 а) имеет дендритное строение. Светлые участки – дендриты, богатые медью, затвердевшие первыми из жидкого состояния; темные участки – междендритные  пространства, обогащенные цинком;

Микроструктура деформированной и отожженной б-латуни (рис. 6.1 б) имеет зернистое строение и характерные полоски двойников.

Вследствие различной ориентировки зерен (анизотропии) они травятся с разной интенсивностью, поэтому получают  различную окраску.

Рисунок 1 -  Микроструктура б-латуни:

а – литая (м250); б – деформированная и отожженная (м100); травление солянокислым раствором хлорного железа.

2. Диаграмма состояния медь – цинк

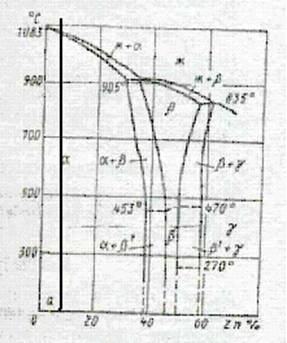

Рисунок 2 -  Диаграмма состояния медь-цинк (отмечена латунь с содержанием цинка 9 %)

3.  Механические свойства латуни

Например:Латунь Л91 содержит 9 % цинка, значит д=32 %, ϭ в = 260 Мпа

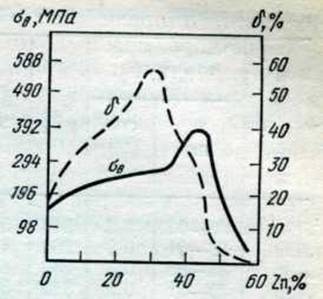

Рисунок 3 - Влияние цинка на механические свойства латуни

Методические  указания  по  выполнению  работы

Методика микроанализа.

1. Просмотреть и изучить при увеличениях от 200 до 500 раз микроструктуры сплавов меди.

2. Зарисовать микроструктуру в кругах диаметром 60 мм., или квадратах 60х60 мм..

3. Под каждой зарисованной микроструктурой дать подпись с указанием наименования сплава, его химического состава, обработки, наименования структуры и увеличение.

4. На каждой зарисованной микроструктуре указать стрелками различные фазы и структурные составляющие

и около стрелок, на полях, написать их наименование.

5. Изобразить диаграмму состояния (или её часть) сплава медь-цинк, провести на неё вертикальную линию, дать описание процессу, происходящий при охлаждение.

Контрольные вопросы:

Чем объясняется хорошая коррозионная стойкость меди в естественных средах? Медь какой марки (МО или М4) имеет больше примесей? Что такое латунь?
