Какие три причины снижают напряжение на зажимах генератора с параллельным возбуждением при увеличении его нагрузки? Какой вид имеет его внешняя  характеристика?

Указание. См. решение типового примера 18.

Варианты
Величины	02	12	22	32	42	52	6 2	72	82	92
Р1 кВт	22	3,8	3,9	39,8
Рном 2, кВт	3,2	20	18	35	20
Uном, В	110	110	440	220
Iном, А	50	100	36,4	90,5	34,5
Ia, A	86,5	35,4	35,4
IB, A	4	10	5,5	1	1
Мном, Н-м	231	19,1	180	119	30,6
nном, об/мин	955	1000	1600	1600 1450	1450
Е, В	210	100	437,8	432	103,1
Ra, Ом	0,05	0,093	0,2	0,282  —	0,111
RB, Ом	80	110	110	110	22
∑Р, кВт	4	2	0,7	0.6
здв	0,88	0,82	0,82	0,91	0,843

Таблица41

Таблица 42

Варианты
Величины	03	13	23	33	43	53	63	73	83	93
Р2, кВт	20,65	2	11,8	21,53
Uном, В	220	220	115	430	220
Iн, А	98	48	102,6	17,4
IВ, А	2,9	2
Iа, А	100	50	20,3
Ra, Ом	0,15	0,2	0,07	0,25
RB, Ом	110	110	18,9	215
E, B	440	120	235	122,6
Pэм, кВт	22
Р1, кВт	2,55	14	25,36	23,45
∑Р, кВт	2,8	2,2	0,55	2,8
зг	0,85	0,88	0,78.	0,85
Ра, Вт	825	500	1500
РВ, Вт	690	860	440

Таблица 43
Варианты
Величины	04	14	24	34	44	54	64	74	84	91
Pном 2, кВт	22	11	30	12	30	3,6
Мном,  Н·м	28,05	191	213	200	78,4
nном, об/мин	985	1340	750	1433	143	1200
Iном, А	113,6	79,5	159	55,8	18,8
Uном, В	220	220	220	220	220
Ia, A	18	108	55,7	150
IВ, А	5,6	1,1	2,5	1,5	9	0,8
Р1 кВт	25	4,14	12,5	35	34,9
∑P, кВт	3	1,5	4,9	0,54
здв	0,87	0,8	0,88	0,88

Задача 21. Электродвигатель постоянного тока с параллельным возбуждением, работая в номинальном режиме, отдает полезную мощ­ность на валу Рном2, развивая при этом номинальный' момент Мном при частоте вращения nном. Двигатель потребляет из сети номинальный ток Iном при напряжении Uном. Ток в обмотке якоря Iа, в обмотке воз­буждения Iв. Потребляемая из сети мощность равна P1, Суммарные по­тери мощности в двигателе составляют ΣР, его коэффициент полезного действия зном. Используя номинальные данные двигателя, приведенные в табл. 43, определить все величины, отмеченные прочерками в таблице вариантов.  Схема двигателя приведена  на  рис.  90.  Начертить схему

присоединения двигателя к сети и пояснить назначение всех ее элементов. Пояснить вы­вод формулы для электромагнитной мощно­сти и электромагнитного момента такого двигателя.

Указание. См. решение типового приме­ра  19.

Таблица 44
Номер вари­анта	Тип дви­гателя по табл. 22	Uном, В	Рном, кВт	Номер вари­анта	Тип дви­гателя по табл. 22	Uном, В	Рном, кВт
05	П-41	220	3,2	55	П-51	110	2,2
15	П-42	110	4,5	65	П-41	110	1,0
25	П-51	220	6,0	75	П-51	220	11,0
35	П-41	110	1.5	85	П-81	220	14,0
45	П-71	220	32,0	95	П-42	220	3,8

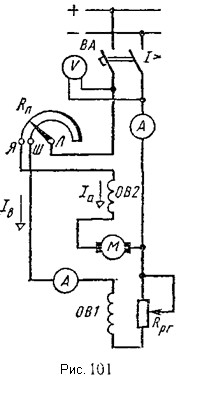

Задача 22. Электродвигатели постоян­ного тока серии П имеют параллельную и последовательную обмотки возбуждения (рис. 101). Сведения и них приведены в табл. 22. Пользуясь этой таблицей, определить сле­дующие величины: потребляемую из сети мощность P1, коэффициент полезного дейст­вия двигателя здв; ток в параллельной об­мотке возбуждения Iв; ток в обмотке якоря Iа; противо-э. д. с. Е,  наводимую в  обмотке

якоря; суммарные потери в двигателе ΣP. Данные для своего варианта взять из табл. 44.

Какие виды потерь имеют место в машине постоянного тока? Приве­дите формулы для определения к. п. д. генератора и двигателя?

Указания: 1. См. решение типового примера 19.2. В сопротивление цепи якоря входят сопротивления обмотки якоря Ra, обмотки добавоч­ных полюсов Rдоб  и последовательной обмотки возбуждения Rпос, т. е. R′а = Ra + Rдоб + Rпос. Например,  для  варианта  05:  R'a= 1,032+ 0,0328= 1,0643 Ом.

Таблица  45

Варианты
Величины	86
05	16	26	36	46	56	66	76	96
Рном 2, кВт	10	2,2	8,7	4
Uном, В	220	110	220	220	110
Iном, А	18,2	11	39,5	43,4	20
Ia, A	48	12	22	41,5
Iв, А	4,6	1	2	5	2
Е, В	230,4	118,4	226,2	230	115
Rн, Ом	10	5,07
Ra, Ом	0,21	0,7	0,23	0,45	0,15
Rв, Ом	44	110	47,8	55
RB, Ом	—	44	—	—	—	—	47,8	—	55
зг	0,8	0,85	0,87	0,83	0,87	0,85
Pдв, кВт	12	2,6	1,42	5	10

Задача 23. Генератор постоянного тока со смешанным возбуж­дением используется для питания временного поселка геологов. Работая в номинальном режиме, отдает полезную мощность Рном2 при напряжении
