ЛЕКЦИЯ № 3. ВИДЫ ОСНОВНЫХ МАТЕРИАЛОВ, ПРИМЕНЯЕМЫХ ПРИ ОБЛИЦОВКЕ НАРУЖНЫХ И ВНУТРЕННИХ ПОВЕРХНОСТЕЙ.
Цель: рассмотреть виды основных материалов, применяемых при облицовке наружных и внутренних поверхностей.
Керамические плитки
Керамические плитки для облицовки стен представляют собой квадратные, прямоугольные или фигурные пластинки с лицевой стороной, покрытой глазурью. Изготовляют их из глины или специально составленной керамической массы. Тыльная поверхность плиток, как правило, выполнена рифленой для лучшего сцепления с раствором.
Фактура плиток может быть гладкой или рельефной. Керамические плитки различают также по виду глазури. Она может быть прозрачной и непрозрачной, глянцевой и матовой, белой и цветной. Прозрачная глазурь создает блестящую лицевую поверхность плитки, цвет такой плитки аналогичен цвету черепка. Непрозрачная (глухая) глазурь придает лицевой поверхности плитки цвет пигмента (красителя), введенного в глазурь.
Керамические глазурованные плитки (ГОСТ 6141-91) изготовляют 28 типоразмеров. Форма плиток показана на рис.1, их размеры приведены в табл. 1. Отклонения размеров по длине граней не должны превышать 1,5 мм. В каждой партии должны быть плитки только с плюсовыми либо только с минусовыми отклонениями.
Толщина плиток, кроме плинтусных, не более 6 мм; плинтусные могут быть толщиной до 10 мм. Такой же толщины могут бьггь плитки из легкоплавких или мергелистых глин. Во всех случаях толщина плиток должна быть равномерной. У одной и той же плитки разница в толщине не должна превышать 0,5 мм.
Все плитки должны быть правильной геометрической формы с четкими гранями и углами. Необходимо, чтобы боковые грани квадратных и прямоугольных плиток составляли с плоскостями прямой угол. Предельно допустимое отклонение от прямого угла 0,5 мм. На кромках лицевой поверхности плиток не допускаются выпуклости, выбоины, трещины, а также зазубрины и щербины.
Плитки изготовляют с одноцветной или многоцветной (мраморовидной) лицевой поверхностью. Плитки каждой партии должны быть равномерно покрыты одинаковой (матовой или блестящей) глазурью.
На глазурованной поверхности не допускаются недоливы, затекания, наплывы, пузырьки, волосяные трещины (цек). Водопоглощение плиток составляет не более 16%.

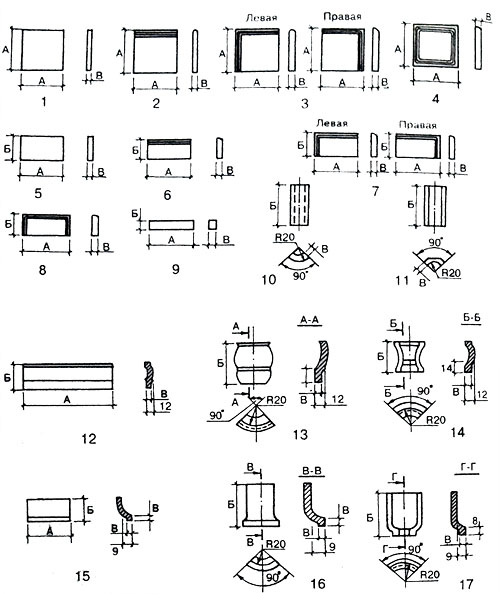

Рис. 2. Глазурованные облицовочные плитки: 1 — квадратная без завала; 2 — квадратная с завалом одной стороны; 3 - квадратная с завалом двух смежных сторон; 4 — квадратная с завалом четырех сторон; 5 — прямоугольная без завала; 6 — прямоугольная с завалом одной стороны; 7 — прямоугольная с завалом двух смежных сторон; 8 — прямоугольная с завалом трех сторон; 9 — поясок без завала; 10 — уголок для закругления внешних углов; 11 - уголок для закругления внутренних углов; 12 — прямая карнизная плитка; 13 — уголок карнизный для закругления внешних углов; 14 - уголок для закругления внутренних углов; 15 — прямые плинтусные плитки; 16 — уголки плинтусные для закругления внешних углов; 17 - уголки плинтусные для закругления внутренних углов; R — радиус скругления углов
Размеры керамических глазурованных плиток Таблица 1
Наименование и формы плиток | Размеры мм | |
А | Б | |
Уголки: для закругления внешних углов для закругления внутренних углов Прямая карнизная плитка | - - 150 | 150 50 50 |
Уголок карнизный: для закругления внешних углов для закругления внутренних углов Прямые плинтусные плитки | - 150 150 | 50 80 50 |
Уголки плинтусные: Для закругления внешних углов Для закругления внутренних углов | - - | 80 50 |
Прямоугольные: без завала с завалом одной стороны с завалом двух смежных сторон с завалом трех сторон Поясок без завала | 150 150 150 150 150 | 75 100 75 100 75 |
Квадратные: без завала с завалом одной стороны с завалом двух смежных сторон с завалом четырех сторон | 100 150 100 150 | - - - - |
Глазурованные плитки выпускают трех сортов.
К облицовываемой поверхности глазурованные плитки крепят цементным раствором, битумными мастиками, а также водостойкими синтетическими мастиками. Схемы применения различных типов плиток при облицовке помещений показаны на рис. 3.

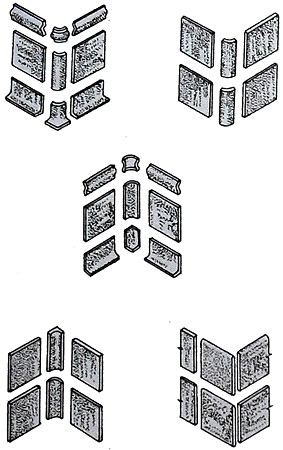

Рис. 3. Схемы применения различных типов облицовочных плиток
Облицовка внутренних поверхностей глазурованными керамическими плитками
Среди современных облицовочных материалов керамические плитки являются наиболее распространенным благодаря своим качествам, выгодно отличающим от других облицовочных материалов. Они характеризуются высокими гигиеническими свойствами, а также влагостойкостью, водонепроницаемостью и долговечностью. Диапазон их применения весьма широк. Облицовочные плитки выпускают одноцветными и с цветным рисунком, поэтому их можно использовать и как средство декоративного оформления. Они хорошо сочетаются с другими строительными материалами. Кроме декоративных особенностей самого материала, т. е. цвета или рисунка, можно использовать и различные способы (варианты) укладки плиток. Если укладывать прямоугольные облицовочные плитки горизонтально, облицованная стена зрительно расширяется и помещение кажется ниже. При вертикальном расположении плиток стена кажется уже и выше. Квадратные облицовочные плитки в этом отношении нейтральны, и если вы хотите добиться зрительного расширения помещения или увеличения его высоты, вам придется расширить и подчеркнуть горизонтальные или вертикальные швы между этими плитками. С помощью цветных облицовочных плиток можно создать на облицовываемой поверхности декоративный рисунок. Он должен быть сдержанным, без использования ярких цветов. Такое ограничение связано с размером площади. Если помещение мало, то самым надежным решением будет светлая одноцветная облицовка. Спокойными являются неброские одноцветные участки с небольшими различиями в цветовом оттенке. Орнамент допускается только в том случае, если предполагается облицевать достаточно большую площадь.
Если вы хотите, чтобы облицованная поверхность выглядела оживленной, можно выбрать сочетание двух или нескольких цветов.
В современной архитектуре отдается предпочтение неназойливой элегантности, использованию простых геометрических орнаментов, которые ритмично разделяют поверхность, однако не вносят при этом диссонанса и не рассеивают внимания.

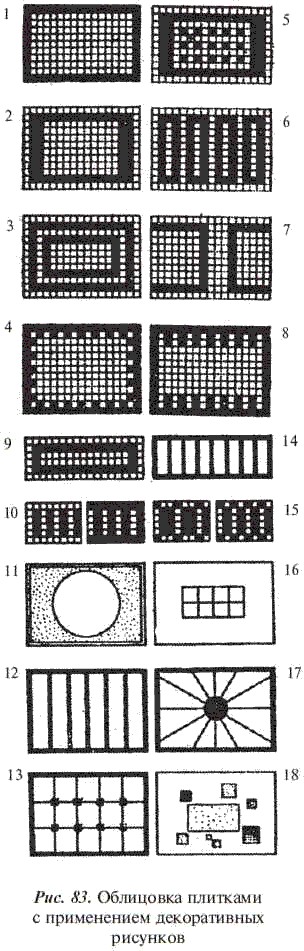

Прокомментируем впечатление, которое они производят на окружающих (рис. 1).
1. Поверхность успокаивает и зрительно кажется больше.
2. Темное обрамление, несколько отступающее от края, уменьшает облицованную поверхность.
3. Двойное темное обрамление оживляет поверхность и направляет взгляд на ее центральную часть.
4. Ритмично повторяющийся декоративный элемент вокруг поверхности несколько смягчает контур, в особенности при выраженном цветовом контрасте между плитками по краю и внутри облицовки.
5. Равномерно расположенные темные плитки внутри темного обрамления оживляют поверхность.
6. Ритмично повторяющиеся декоративные элементы «разбивают» зрительно поверхность.
7. Декоративное разделение поверхности зрительно расширяет ее в горизонтальном направлении.
8. Ритмично повторяющийся декоративный элемент в верхней и нижней частях обрамления зрительно расширяет поверхность в горизонтальном направлении.
9. Центральное продолговатое поле, обрамленное более темным цветом, зрительно расширяет поверхность и снижает ее высоту.
10. Вертикальное расположение ритмично повторяющихся декоративных элементов производит впечатление, что поверхность выше, чем в действительности.
11. Светлое и сравнительно узкое обрамление ограничивает поверхность по сторонам. Круг в центре того же цвета, что и обрамление, сосредоточивает на себе основное внимание.
12. Поверхность с вертикально расположенными прямоугольниками в темном обрамлении зрительно кажется выше.
13. Выделение горизонтальных и вертикальных швов оживляет поверхность и улучшает ее декоративные свойства.
14. Темное обрамление поверхности и такие же вертикальные линии между светлыми полями позволяют получить интересное декоративное решение.
15. Ритмичное чередование темных и светлых плиток производит впечатление свободы, расслабленности.
16. 17. Центр поверхности, выделенный декоративным элементом — кругом, квадратом, прямоугольником, каким-либо символом — привлекает внимание, поэтому выбирать декоративный элемент необходимо с особой тщательностью.
18. Большое поле, например красного цвета, создает фон для асимметричного расположения небольших цветных вставок, образующих на поверхности уравновешенный декоративный рисунок.
Разное впечатление производят облицовочные плитки с блестящей или матовой поверхностями. Блестящие глазурованные облицовочные плитки отражают больше света, поэтому помещение кажется светлее и больше по размерам. Неглазурованные облицовочные плитки с матовой поверхностью отражают мало света, однако их цвет гораздо выразительнее. Помещение, облицованное такими плитками, кажется темнее и меньше. Плитки с матовой поверхностью пригодны там, где блики отраженного света от блестящих плиток нежелательны. При выборе плиток необходимо учитывать функциональное назначение помещения. Так для помещений, где облицовка должна выполнять гигиенические функции, чаще всего выбирают светлые тона. Черная облицовка (например, в ванной) эффектна, если ванная достаточно велика, оборудована большим зеркалом и в ней много блестящих хромированных деталей (например, трубы смесителей и обогревателей, краны, душ). Такая облицовка мало подходит для тесных помещений, которые черный цвет зрительно еще более уменьшает. Следует заметить, что недостатком облицовки черными плитками ванных комнат является то, что высохшие пятна от мыльной воды на них заметнее и за ними требуется более тщательный уход, чем за облицовкой, выполненной из светлых плиток. То же характерно и для облицовки плитками темно-синего и темно-красного цветов, хотя в других случаях она в высшей степени эффектна.
При выборе вида керамической плитки необходимо учитывать также, что замена готовой облицовки — процесс очень трудоемкий и дорогостоящий. В связи с этим облицовку керамическими плитками не следует применять во временных помещениях или в помещениях, которые могут с течением времени изменить свое функциональное назначение.
Облицовочные керамические плитки крепят к отделываемой поверхности с помощью цементного раствора, различных клеев, а также шурупами к деревянным пробкам или дюбелям при использовании крупноразмерных керамических плит. Каждый из этих способов имеет свои преимущества и недостатки, о них будет сказано ниже.
Глазурованные керамические плитки для внутренней облицовки стен используют, прежде всего, в тех местах, где это целесообразно, например, для облицовки ванных комнат, душевых, туалетов, кухонных блоков, пространства вокруг умывальников и везде, куда может попасть вода и где необходимо часто чистить и мыть поверхность. Глазурь на плитках практична, на ее поверхности не задерживаются загрязнения, а ее прочность способствует долговечности плитки. При облицовке стен таких помещений необходимо учитывать следующее. Высоту облицовки следует принимать либо в соответствии с высотой дверных проемов или окон, либо облицовывать только самые необходимые места. Например, если последний ряд облицовочных плиток выступает за дверной косяк хотя бы на половину размера плитки, это значительно снижает эстетические качества облицовки.
В одном и том же помещении, например, в кухне или в ванной, облицовочные плитки не должны быть разнотипными или разноцветными. Эстетические качества облицовки снижаются также, если она выполнена из плиток одинакового типа, но разного размера. Если на одной из стен находится какое-либо оборудование, то лучше не разрывать облицовку, а облицевать всю стену без пропусков.
Необходимо помнить также, что если вы в ванной комнате облицуете стену на всю высоту, то водяной пар, который при наличии известковой штукатурки впитывается в нее и затем вновь испаряется, будет конденсироваться на стенах и стекать вниз на пол. Об этой особенности облицовки, т. е. о неспособности впитывать конденсирующуюся влагу, не следует забывать.
Глазурованные керамические плитки для внутренней облицовки стен представляют собой изделия, предназначенные для применения в помещениях, которые не подвергаются воздействию мороза и прочих неблагоприятных атмосферных явлений, а также почвенных вод, кислот и их паров. Их изготавливают, как правило, квадратной формы (реже прямоугольной), а некоторая часть плиток имеет фигурную форму. Черепок, являющийся основой керамической плитки, порист и легко впитывает влагу. Лицевая сторона его покрыта слоем глазури. Исключительно твердая глазурь предохраняет плитку от повреждений, т. е. от ударов и царапин, а также обеспечивает необходимую цветостойкость лицевой поверхности.
Примерный расход плиток определенных размеров и толщины (кроме плиток основных размеров) показан в табл. 2.
Таблица 2
В зависимости от вида обработки граней или форм, все керамические плитки делятся на плитки с завалом (с округленными гранями на лицевой стороне), фасонные и обычные с глазурованными гранями (одной или двумя соседними), которые используются в качестве заменителей плиток с завалом и угловых плиток. По цвету и отделке поверхности облицовочные плитки делятся на одноцветные, разноцветные и декорированные различными методами.
При выборе размера и формы облицовочных плиток необходимо учитывать особенности помещения, в котором их будут укладывать. На больших по площади поверхностях плитки большего размера смотрятся лучше, чем маленькие. Если в облицовке предполагается использовать большое количество фасонных плиток (например, в ванной комнате), то следует помнить, что подобные фасонные плитки имеют, как правило, основной размер, и поэтому лучше всего они сочетаются с облицовкой из плиток такого же размера.
Для облицовки внутренних поверхностей.Плитки керамические литые предназначены для облицовки внутренних поверхностей стен жилых, общественных и промышленных зданий, балконных экранов, колонн, для монументально-декоративных работ.
Лицевая поверхность плиток равномерно покрыта прозрачной или глухой белой или цветной глазурью или несколькими цветными глазурями. В последнем случае рисунок плитки приобретает вид «березки», «малахита», «мимозы» и др. Глазурь может быть блестящей или матовой. Плитки выпускают квадратные и прямоугольные. Размеры квадратных плиток (мм): 21x21, 46x46, 71x71, 96x96, толщина 3 и 3,5 мм. Длина и ширина прямоугольных плиток (мм): 46x21, 71x21, 96x21, 121x21, 71x46, 96x46, 121x46, 96x71, 121x71, 121x96, толщина 3 и 3,5 мм. Отклонения от размеров по длине и ширине плиток: для сторон размером менее 96 мм ±1,0 мм, для сторон размером 96 и более ±1,5 мм; по толщине ±0,5 мм. Отклонение от прямого угла (косоугольность), а также выпуклость и вогнутость плиток со сторонами размером менее 46 мм допускается не более ±0,5 мм, а остальных не более ± 1,0 мм.
На лицевой поверхности белых и цветных однотонных плиток не должно быть пятен, выцветов и других дефектов, заметных при дневном свете на расстоянии 1 м, у плиток, применяемых для облицовки внутренних поверхностей стен, и на расстоянии 3 м на открытом воздухе у плиток для облицовки наружных поверхностей стен.
Литые керамические плитки выпускают в коврах, наклеенных на бумагу. Ковры изготовляют из плиток одного тона, нескольких цветов по определенному рисунку и набранных из кусков плиток не менее 1 см2 с неориентированным их распределением типа «брекчия».
Форма ковров может быть прямоугольной или квадратной со сторонами, кратными 50 мм, за вычетом ширины шва, равной 4 мм.
Отклонения от линейных размеров ковра допускаются по длине и ширине +2 и —4 мм, а разность диагоналей при длине ковра до 500 мм — 3 мм и 5 мм для ковров большего размера.
Ковры упаковывают в прочные ящики или пачками в бумагу; ковры длиной более 1,5 м свертывают в рулон, завертывают в бумагу и обвязывают шпагатом.
Хранят ковры в закрытых сухих помещениях. Высота штабеля ковров, упакованных в пачки, не должна превышать 0,75 м.
Керамические плитки для внутренней облицовки стен выпускают квадратной формы размером 150x150 мм с завалом по периметру, толщиной 6 мм.
Фигурные плитки для «бесшовной» облицовки и майоликовые имеют на лицевой поверхности рельефный рисунок (рис. 4), при облицовке плитки укладывают так, чтобы получился единый узор. Эти плитки снабжены фальцами, благодаря которым швы между плитками маскируются и вода не проникает под облицовку в помещениях с влажной средой. «Бесшовной» облицовкой отделывают внутренние помещения некоторых общественных зданий.
Рис. 4. Поверхность, отделанная фигурными плитками

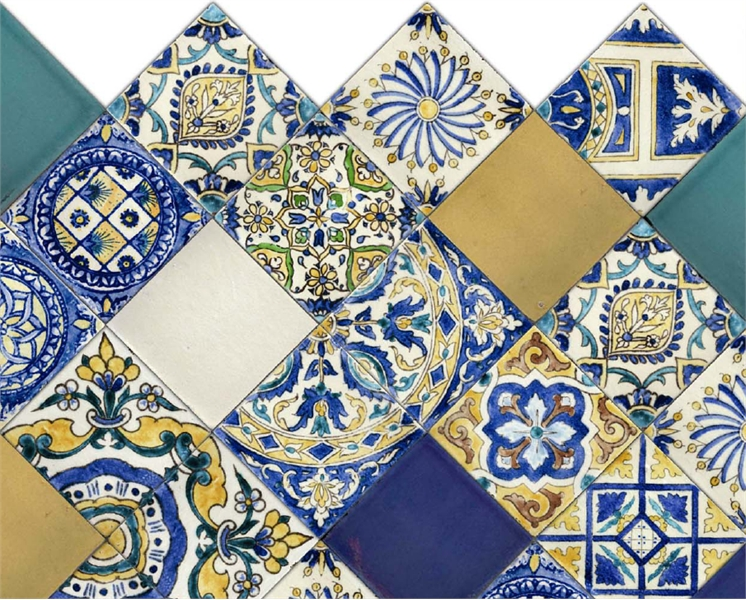

Майолику изготовляют из обыкновенных глин, покрываемых глухой глазурью. Кроме того, майоликовые плитки выпускают с поверхностным слоем из окрашенных глин и покрытых прозрачной глазурью («меццо-майолика») из светлых цветных глин, покрытых прозрачной цветной глазурью, отливающей радужными оттенками («майолика восстановительного огня»). На рис.5 показаны различные майоликовые плитки.

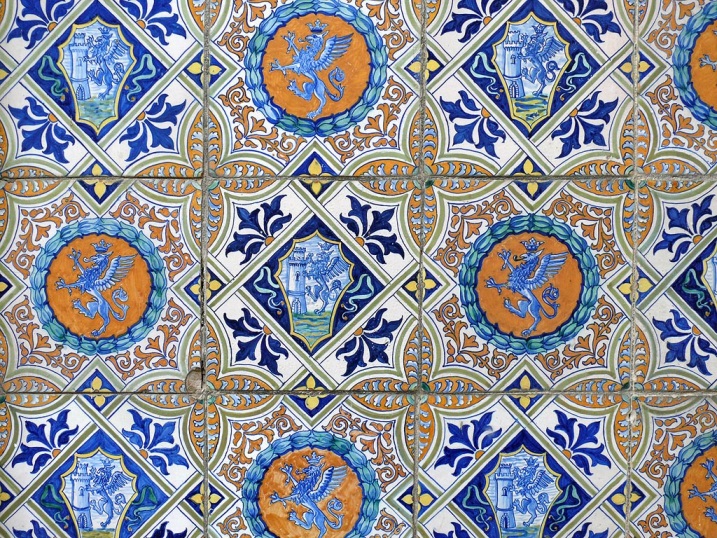

Рис.5. Майоликовые плитки

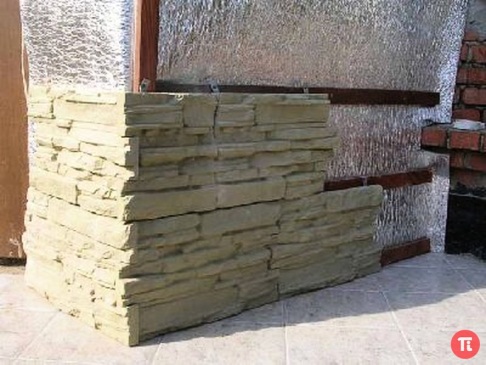

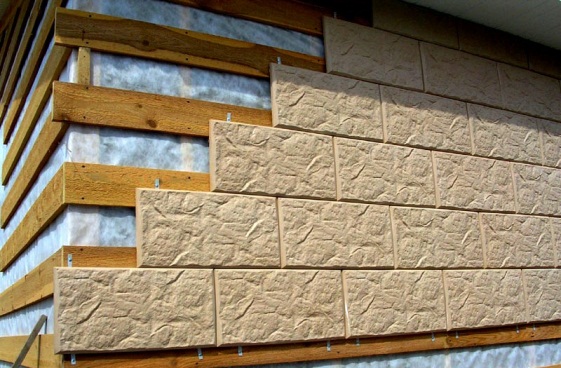

Для облицовки наружных поверхностей.Фасадные плитки выпускают как глазурованные, так и не - глазурованные с гладкой или рельефной поверхностью. В зависимости от размера различают плитки керамические фасадные и плитки керамические фасадные малогабаритные.
Плитки керамические фасадные (рис.6) в соответствии с ГОСТ 13996—93 выпускают прямоугольные толщиной 10 мм - 250x140, 250x65,215x120, 140x120 мм; толщиной 7 мм - 150x75, 143x68, 120x65, 65x60 мм и квадратные 68x68 мм.
Из малогабаритных фасадных плиток предприятия-поставщики изготовляют по заказам ковры, у которых плитки наклеены лицевой поверхностью на оберточную или мешочную бумагу легко смывающимся клеем. Ковры могут быть одноцветными или с определенным рисунком. Как те, так и другие плитки применяют для облицовки наружных стен каменных зданий или панелей стен, для отделки архитектурных деталей стен, для облицовки подземных переходов. В последнем случае используют фасадные плитки только с глазурованной лицевой поверхностью.

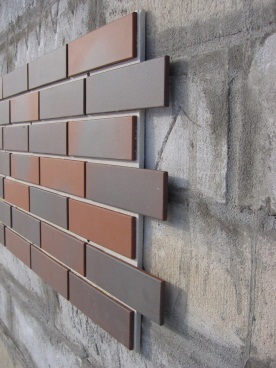

Рис. 6. Фасадные плитки
Для настилки полов.Керамическую (одноцветную и многоцветную) плитку с гладкой или шероховатой поверхностью применяют в помещениях различного назначения. Полы из таких плиток водостойки, прочны, имеют хорошие декоративные качества.
Мозаичные плитки, наклеенные лицевой стороной на плотную бумагу в виде ковра, применяют в помещениях различного назначения. При устройстве полов ковры из керамической плитки укладывают целиком или разрезают и комбинируют, получая разнообразные рисунки. Полы из ковровой мозаики прочны, водо-, кислото-, ще-лоче - и износостойки.
Шлакоситалловые плиты изготовляют из расплава металлургических доменных шлаков, кварцевого песка, глины и различных добавок. Полы из таких плит прочны, водо-, кислото - и щелочестойки. Плиты применяют для полов различного назначения, не испытывающих ударных (динамических) нагрузок.
Поливинилхлоридные плитки (ПВХ) выпускают одноцветными и многоцветными. Полы из таких плиток износостойки, с незначительным водопоглощением, устраивают в жилых и общественных зданиях.
Фенолитовые плитки, отличающиеся прочностью и химической стойкостью, применяют для полов лабораторий и цехов с повышенными требованиями к химической стойкости.
Плиты из природного камня — мрамора, известняка, травертина и других декоративных пород — толщиной 6—10 мм применяют для декоративной облицовки помещений общественных зданий.
Мозаичные покрытия. Верхний слой бетонного пола в виде затвердевшей смеси из цемента, каменной крошки и минеральных красителей называют мозаичным покрытием. Такое покрытие представляет собой верхний (отделочный) слой монолитных бетонных полов, укладываемых в построечных условиях. Разнообразие оттенков и рисунка лицевой поверхности покрытия достигается за счет размеров (фракции) частиц каменной крошки или внесением добавок минеральных красителей. После твердения уложенной бетонной смеси поверхность пола шлифуют. Покрытие приобретает неповторимый рисунок с разнообразными цветовыми оттенками.
Разновидность мозаичных покрытий — «брекчия». Ее выполняют из обломков гранитных или мраморных плит, втопленных в незатвердевшую растворную смесь. Обломки плит укладывают без определенной системы, но на расстоянии один от другого не более 10 мм.
Для отделки помещений в общественных зданиях применяют сборные мозаичные изделия: плиты для настилки, полов, лестничные ступени и подоконные плиты с отделанной лицевой поверхностью. Их изготовляют на предприятиях строительной индустрии.

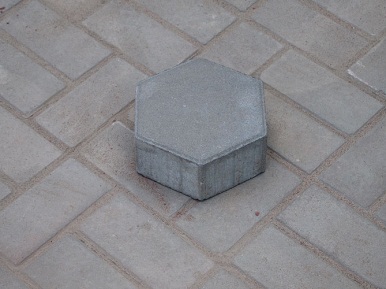

Тротуарная плитка.Изделия из ж/б отлично подходят в качестве уличного покрытия пешеходных дорожек, автостоянок, для прилегающей к складу или производственному цеху территории. Прочная тротуарная плитка жбк несет и эстетическую функцию, отлично вписываясь нейтральным цветом в любые архитектурные конструкции,- здания, сооружения.
Преимущества:
- Основным и неоспоримым преимуществом данного уличного покрытия является повышенная прочность. Надежная жби плитка тротуарная на площади или площадке, пешеходной дорожке или автостоянке, в парке или перед маркетом достойно выдерживает повышенное механическое воздействие. Уличное покрытие не повредится даже при движении груженой спецтехники. Стойкое к вандализму покрытие, которое в течение десятилетий не потребует ремонта или замены,- это рациональное вложение средств. С течением времени не появится необходимость арендовать спецтехнику, тратить финансы для обновления или замены уличного покрытия. Четко соответствующая заданным размерам, тротуарная плитка жбк заводского производства отвечает требованиям ГОСТа и проходит непрерывный контроль качества. В отличие от небольшой декоративной уличной плитки, данные железобетонные изделия невозможно изготовить самостоятельно. Простота монтажа обеспечена четкой геометрией форм. Квадратная плитка не требует «подгона», что существенно снижает время на осуществление работ. Возможность выбора цвета плитки обеспечивают применяемые в производстве изделий пигменты. Выложенная в контрастном цвете плитка привлечет внимание потребителей и повысит статус руководителя организации или хозяина дома или коттеджа. Морозоустойчивость, невосприимчивость к влаге и агрессивным веществам делают изделия из ж/б незаменимыми для насыщенного уличного движения.
Кроме описанных выше одноцветных (мрамороввдных) глазурованных плиток, для внутренней облицовки зданий используют встроенные детали, составляющие с плиткой единое целое, например, крючок для полотенца, мыльница, полочка, бумагодержатель и т. п. Такие детали бывают обычного или вдвое большего размера, чем плитки (рис. 4). Плитки с подглазурной росписью получают, нанося на обожженные изделия цветовой рисунок и покрывая их по рисунку прозрачной глазурью. Применяют эти плитки для отделки уникальных зданий.
Рис. 4. Встроенные детали: А - размером 150x150 мм; Б - размером 150x300 мм: 1 - губочница; 2 — углубленная мыльница; 3 — подстаканник; 4 — крючок; 1 - полотенцедержатель; 6 — бумагодержатель; 7 и 8 — полочки; 9 и 10 — подстаканник с полочкой для зубных шеток; 11 - мыльница; 12 — губочница
Вопросы для самоконтроля.
Что представляют собой керамические плитки для облицовки стен? Какой может быть фактура плиток? Перечислить виды глазурованных облицовочных плиток. Какие размеры керамических глазурованных плиток существуют? Прокомментировать впечатление, которое облицованная поверхность производит на окружающих. Дать характеристику плитки «Майолике». Дать характеристику фасадной плитки. Виды плитки для настилки полов. Виды тротуарной плитки. Преимущества тротуарной плитки. Виды встроенных деталей.
