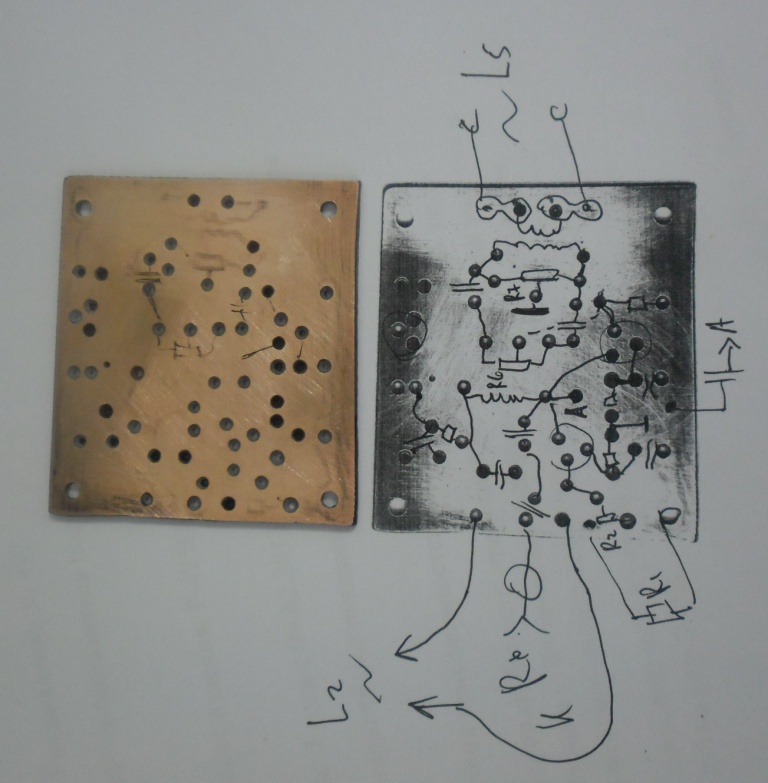

Плата сумматора  двусторонняя 60 х 60 мм

Рис.16

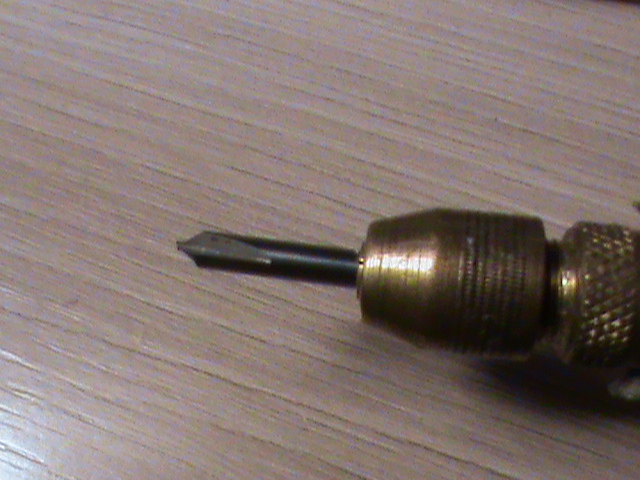

Сверху платы фольгу «зенкуем», для начинающих -

это такая штука, можно заточить тупо сверло, и т. д.:

Рис.17

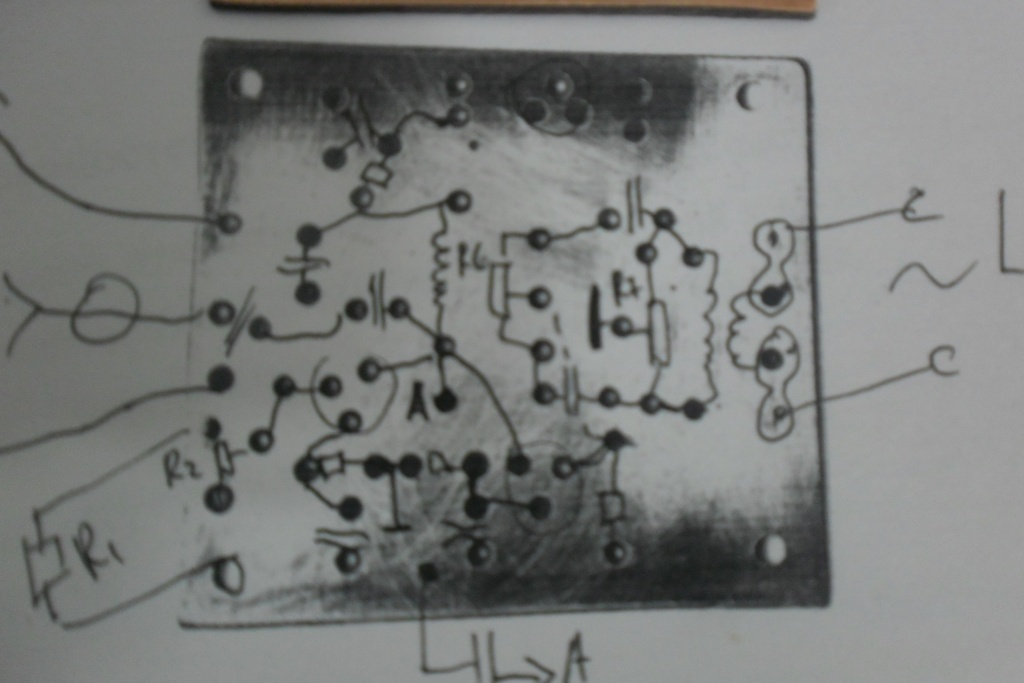

Схема монтажа простая – сверху маркером нарисовал, снизу лаком нанес, трудно запутаться, но проверить всегда надо, затем верх защищаем

легкой краской (лаком), все по классике печатного монтажа :

http://www. /posts/033-lut-kak-sdelat-dvustoronnyuyu-pechatnuyu-platu-travlenie/  -  если есть время то на такой простой плате  можно потренироваться.

Травим в том что есть – хлорное железо, медный купорос…

Рис.18

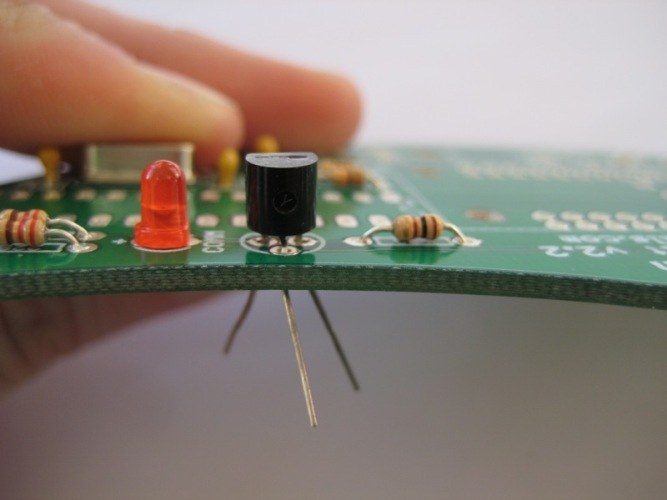

Монтаж….

Особенно важно соблюдать осторожность при работе с полевыми транзисторами. Пайка их проста, но при нарушении правил монтажа возможен выход их из строя.

Рис.19

Что Вам нужно для монтажа  «полевиков» :

- медная проволочка или фольга, чтобы обмотать под шляпкой транзистор, закоротив все выводы вместе;

- канифоль;

- этиловый спирт.

Мощность паяльника не должна превышать 36-40 Вт. Кончик жала заточите до минимальных размеров либо используйте паяльник со сменными жалами небольшого сечения. Лучше всего использовать паяльную станцию, которая имеет возможность регулировки мощности

2

Поскольку полевые транзисторы боятся статического электричества, не прикасайтесь к выводам его одной рукой. Паяльник обязательно заземлить, а  лучше во время пайки выводов предварительно разогретый паяльник отключить от  сети вообще. Полевые транзисторы паяем в последнюю очередь.3

Прежде чем прикасаться жалом к выводам полевого транзистора, дотроньтесь им до контактных  площадок  самой монтажной платы. Вставляя выводы в гнезда, берите транзистор только за корпус. Желательно предварительно соединить ножки прибора проволочкой со снятой с нее изоляцией или кусочком металлической фольги; в этом случае риск выхода транзистора из строя исключается.  Фольгу или проволоку потом удаляем.

Продолжение следует…..
