ГПОУ «Читинский техникум отраслевых технологий и бизнеса»
КОМПЛЕКТ ОЦЕНОЧНЫХ СРЕДСТВ
для текущего контроля знаний
по технической механике (деталям машин) специальностей СДМ, ТОРА
по теме по теме 3а «Зубчатые передачи»
Разработал: - преподаватель
Чита - 2015
Тестовые задания по технической механике (деталям машин)
по теме "Зубчатые передачи"
Критерии оценивания:
5 "Отлично" - 100% правильных ответов;
4 "Хорошо" - 99 - 90% правильных ответов;
3 "Удовлетворительно" - 89 - 75% правильных ответов;
2 "Неудовлетворительно" - менее 75% правильных ответов.
Задание #1
Вопрос:

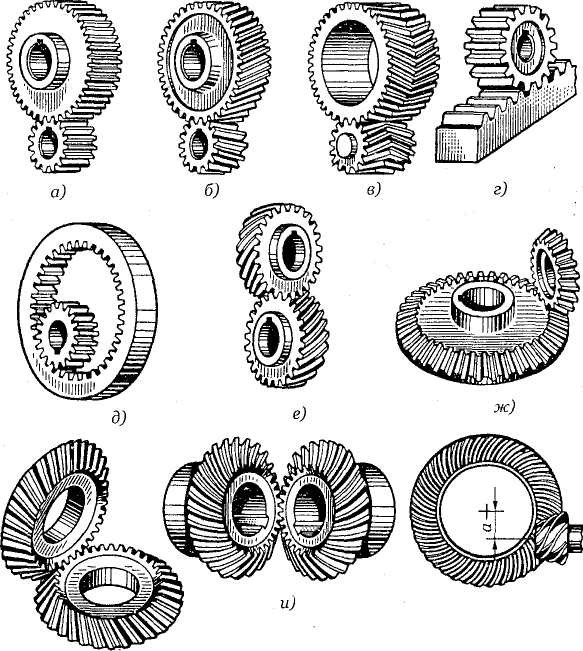

Выберите цилиндрическую косозубую зубчатую передачу с внешним зацеплением:
Выберите один из 10 вариантов ответа:
1) в
2) з
3) к
4) ж
5) е
6) д
7) а
8) г
9) и
10) б
Задание #2
Вопрос:
Выберите цилиндрическую шевронную зубчатую передачу с внешним зацеплением:
Выберите один из 10 вариантов ответа:
1) д
2) и
3) е
4) в
5) к
6) ж
7) з
8) г
9) б
10) а
Задание #3
Вопрос:
Выберите цилиндрическую зубчатую передачу с внутренним зацеплением:
Выберите один из 10 вариантов ответа:
1) б
2) е
3) а
4) д
5) в
6) к
7) ж
8) и
9) з
10) г
Задание #4
Вопрос:
Выберите гипоидную передачу:
Выберите один из 10 вариантов ответа:
1) е
2) ж
3) в
4) а
5) б
6) к
7) д
8) и
9) г
10) з
Задание #5
Вопрос:
Выберите передачу "винт-рейка":
Выберите один из 10 вариантов ответа:
1) б
2) е
3) г
4) а
5) з
6) к
7) в
8) и
9) д
10) ж
Задание #6
Вопрос:
Постоянство передаточного числа зубчатой передачи. Это достоинство или недостаток?
Запишите ответ:
__________________________________________
Задание #7
Вопрос:
У зубчатой передачи малые нагрузки на валы и опоры. Это достоинство или недостаток?
Запишите ответ:
__________________________________________
Задание #8
Вопрос:
У зубчатой передачи КПД одной пары колес 0,97...0,99. Это достоинство или недостаток?
Запишите ответ:
__________________________________________
Задание #9
Вопрос:
ТРИ достоинства зубчатых передач:
Выберите несколько из 5 вариантов ответа:
1) За счет пробуксовки обладает предохранительными свойствами
2) Высокий КПД (0,97...0,99)
3) Постоянство передаточного числа
4) Бесшумность работы
5) Высокая надежность
Задание #10
Вопрос:
ТРИ недостатки зубчатых передач:
Выберите несколько из 5 вариантов ответа:
1) Применение прижимных устройств
2) Невозможность бесступенчатого изменения передаточного числа
3) Не предохраняет машину от опасных перегрузок
4) Низкий КПД
5) Высокие требования к точности изготовления
Задание #11
Вопрос:
Для зубчатой передачи высокие требования к точности изготовления и монтажа. Это достоинство или недостаток?
Запишите ответ:
__________________________________________
Задание #12
Вопрос:
Для зубчатой передачи слабые амортизирующие свойства. Это достоинство или недостаток?
Запишите ответ:
__________________________________________
Задание #13
Вопрос:
Быстроходная зубчатая передача имеет окружную скорость свыше... м/с
Запишите число:
___________________________
Задание #14
Вопрос:
Тихоходная зубчатая передача имеет окружную скорость до... м/с
Запишите число:
___________________________
Задание #15
Вопрос:
Основное отличие зубчатой передачи от фрикционной?
Выберите один из 2 вариантов ответа:
1) Постоянство передаточного числа
2) Непостоянство передаточного числа
Задание #16
Вопрос:
Взаимное расположение осей колес передачи на рис. е?
Выберите один из 3 вариантов ответа:
1) Оси скрещиваются
2) Оси пересекаются
3) Оси параллельны
Задание #17
Вопрос:
Взаимное расположение осей колес передачи на рис. б?
Выберите один из 3 вариантов ответа:
1) Оси пересекаются
2) Оси параллельны
3) Оси скрещиваются
Задание #18
Вопрос:
Взаимное расположение осей колес передачи на рис. ж?
Выберите один из 3 вариантов ответа:
1) Оси скрещиваются
2) Оси параллельны
3) Оси пересекаются
Задание #19
Вопрос:
Взаимное расположение осей колес передачи на рис. д?
Выберите один из 3 вариантов ответа:
1) Оси параллельны
2) Оси пересекаются
3) Оси скрещиваются
Задание #20
Вопрос:

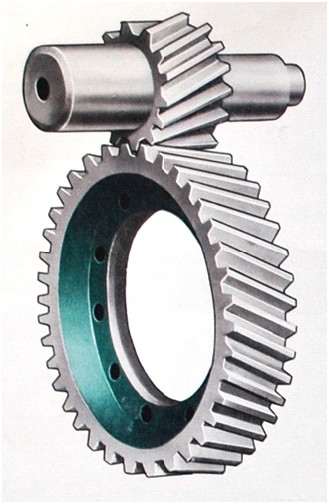

Название?
Выберите один из 5 вариантов ответа:
1) Сварная шестерня
2) Кованая шестерня
3) Штампованная шестерня
4) Бандажированное зубчатое колесо
5) Вал-шестерня
Задание #21
Вопрос:
Применяются ли в автомобиле-тракторостроении для изготовления зубчатых колес бронза, латунь? (да; нет)
Запишите ответ:
__________________________________________
Задание #22
Вопрос:
Какое из двух колес является шестерней?
Выберите один из 4 вариантов ответа:
1) Большее по числу зубьев
2) Ни одна из них
3) Оба
4) Меньшее по числу зубьев
Задание #23
Вопрос:

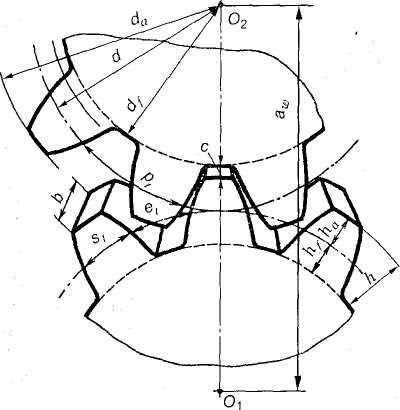

Название параметра зубчатого зацепления da?
Выберите один из 4 вариантов ответа:
1) Диаметр вершины зуба
2) Диаметр впадины зуба
3) Делительный диаметр
4) Начальный диаметр
Задание #24
Вопрос:
Название параметра зубчатого зацепления df?
Выберите один из 4 вариантов ответа:
1) Начальный диаметр
2) Диаметр вершины зуба
3) Делительный диаметр
4) Диаметр впадины зуба
Задание #25
Вопрос:
Название параметра зубчатого зацепления d?
Выберите один из 4 вариантов ответа:
1) Диаметр впадины зуба
2) Начальный диаметр
3) Делительный диаметр
4) Диаметр вершины зуба
Задание #26
Вопрос:
Название параметра зубчатого зацепления h?
Выберите один из 3 вариантов ответа:
1) Высота головки зуба
2) Высота ножки зуба
3) Высота зуба
Задание #27
Вопрос:
Название параметра зубчатого зацепления ha?
Выберите один из 3 вариантов ответа:
1) Высота головки зуба
2) Высота ножки зуба
3) Высота зуба
Задание #28
Вопрос:
Название параметра зубчатого зацепления hf?
Выберите один из 3 вариантов ответа:
1) Высота головки зуба
2) Высота ножки зуба
3) Высота зуба
Задание #29
Вопрос:
Обозначение межосевого расстояния?
Выберите один из 5 вариантов ответа:
1) aw
2) z
3) s1
4) b
5) e1
Задание #30
Вопрос:
Обозначение ширины венца зуба?
Выберите один из 5 вариантов ответа:
1) s1
2) z
3) e1
4) b
5) aw
Задание #31
Вопрос:
Обозначение окружной толщины зуба?
Выберите один из 5 вариантов ответа:
1) z
2) aw
3) e1
4) b
5) s1
Задание #32
Вопрос:
Обозначение окружной ширины впадины зуба?
Выберите один из 5 вариантов ответа:
1) z
2) e1
3) aw
4) s1
5) b
Задание #33
Вопрос:
Обозначение числа зубьев?
Выберите один из 5 вариантов ответа:
1) z
2) b
3) s1
4) e1
5) aw
Задание #34
Вопрос:
Название детали?
Выберите один из 3 вариантов ответа:
1) Зубчатое колесо цилиндрическое
2) Зубчатое колесо коническое
3) Червячное колесо
Задание #35
Вопрос:

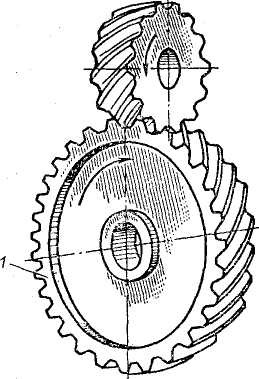

Название детали 1?
Выберите один из 5 вариантов ответа:
1) Шестерня
2) Шкив
3) Звездочка
4) Червяк
5) Зубчатое колесо
Задание #36
Вопрос:

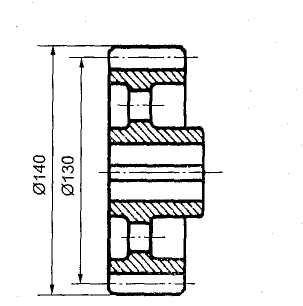

Название окружности диаметром 140 мм?
Выберите один из 4 вариантов ответа:
1) Начальная окружность
2) Окружность впадин
3) Окружность вершин зубьев
4) Делительная окружность
Задание #37
Вопрос:
Название окружности диаметром 130 мм?
Выберите один из 4 вариантов ответа:
1) Окружность ступицы колеса
2) Окружность вершин зубьев
3) Делительная окружность
4) Окружность впадин
Задание #38
Вопрос:
Формула для определения модуля зубчатого зацепления?
Выберите один из 3 вариантов ответа:
1) m = hf-ha
2) m = р/pt
3) m = pt /р
Задание #39
Вопрос:

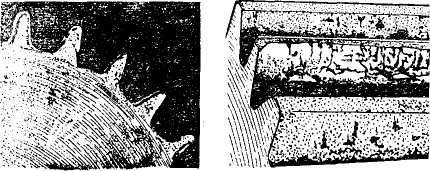

Вид разрушения зуба?
Выберите один из 4 вариантов ответа:
1) Изнашивание
2) Поломка
3) Выкрашивание
4) Заедание
Задание #40
Вопрос:
Напишите вид разрушения зубьев?
Запишите ответ:
__________________________________________
Задание #41
Вопрос:
При обилии смазочного материала происходит:
Выберите один из 4 вариантов ответа:
1) излом зуба
2) заедание зуба
3) изнашивание зуба
4) выкрашивание зуба
Задание #42
Вопрос:
Напишите вид разрушения зуба?
Запишите ответ:
__________________________________________
Задание #43
Вопрос:
В результате какой преобладающей деформации произошло данное разрушение зуба?
Выберите один из 4 вариантов ответа:
1) кручение
2) изгиб
3) растяжение
4) срез
Задание #44
Вопрос:
В каких единицах измеряется модуль зуба?
Выберите один из 4 вариантов ответа:
1) м
2) см
3) Величина безразмерная
4) мм
Задание #45
Вопрос:
Зубчатая передача?
Запишите ответ:
__________________________________________
Задание #46
Вопрос:
Возникает ли осевая сила в данной передаче? (Да; Нет)
Запишите ответ:
__________________________________________
Задание #47
Вопрос:
Возникает ли осевая сила в данной передаче? (Да; Нет)
Запишите ответ:
__________________________________________
Задание #48
Вопрос:
Возникает ли осевая сила в данной передаче? (Да; Нет)
Запишите ответ:
__________________________________________
Задание #49
Вопрос:
Угол наклона зубьев в градусах для косозубой зубчатой передачи?
Выберите один из 4 вариантов ответа:
1) 25...45
2) 8...18
3) 90
4) 20
Задание #50
Вопрос:
Для повышения долговечности зубьев необходимо увеличение модуля зубчатой передачи. Ответ: да; нет
Запишите ответ:
__________________________________________
Ответы:
1) (1 б.) Верные ответы: 10;
2) (1 б.) Верные ответы: 4;
3) (1 б.) Верные ответы: 4;
4) (1 б.) Верные ответы: 6;
5) (1 б.) Верные ответы: 3;
6) (1 б.) Верный ответ: "достоинство".
7) (1 б.) Верный ответ: "достоинство".
8) (1 б.) Верный ответ: "достоинство".
9) (1 б.) Верные ответы: 2; 3; 5;
10) (1 б.) Верные ответы: 2; 3; 5;
11) (1 б.) Верный ответ: "недостаток".
12) (1 б.) Верный ответ: "недостаток".
13) (1 б.): Верный ответ: 15.;
14) (1 б.): Верный ответ: 3.;
15) (1 б.) Верные ответы: 1;
16) (1 б.) Верные ответы: 1;
17) (1 б.) Верные ответы: 2;
18) (1 б.) Верные ответы: 3;
19) (1 б.) Верные ответы: 1;
20) (1 б.) Верные ответы: 5;
21) (1 б.) Верный ответ: "нет".
22) (1 б.) Верные ответы: 4;
23) (1 б.) Верные ответы: 1;
24) (1 б.) Верные ответы: 4;
25) (1 б.) Верные ответы: 3;
26) (1 б.) Верные ответы: 3;
27) (1 б.) Верные ответы: 1;
28) (1 б.) Верные ответы: 2;
29) (1 б.) Верные ответы: 1;
30) (1 б.) Верные ответы: 4;
31) (1 б.) Верные ответы: 5;
32) (1 б.) Верные ответы: 2;
33) (1 б.) Верные ответы: 1;
34) (1 б.) Верные ответы: 1;
35) (1 б.) Верные ответы: 5;
36) (1 б.) Верные ответы: 3;
37) (1 б.) Верные ответы: 3;
38) (1 б.) Верные ответы: 3;
39) (1 б.) Верные ответы: 3;
40) (1 б.) Верный ответ: "изнашивание".
41) (1 б.) Верные ответы: 4;
42) (1 б.) Верный ответ: "излом".
43) (1 б.) Верные ответы: 2;
44) (1 б.) Верные ответы: 4;
45) (1 б.) Верный ответ: "шевронная".
46) (1 б.) Верный ответ: "нет".
47) (1 б.) Верный ответ: "да".
48) (1 б.) Верный ответ: "нет".
49) (1 б.) Верные ответы: 2;
50) (1 б.) Верный ответ: "да".
Список рекомендуемой литературы
Программа My TestX. Мархель машин: Учебник. – М.: ФОРУМ: ИНФРА-М, 2005. – 336 с. (Профессиональное образование).
