Наконечники INA

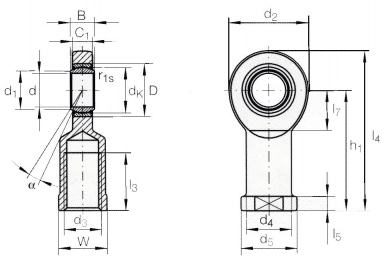

Rod ends GIR..UK Наконечники DIN 648, серия E, type B, ISO 6 126 Твердый хром, скользящий слой имеет фторопластовый пояс PTFE Ножка с внутренней резьбой Для вала от 6 до 30мм

Наконечник без уплотнения	Масса, кг	Размеры, мм	Размер паза	Базовая нагрузка	Радиальный внутренний зазор
d	D	B	dk	d1	d2	d3	d4	h1	C1	α°	l3	l4	l5	l7	d5	W	r1s, min	Dyn C, kN	Stat C0, kN
GIR 8 UK	GIL 8 UK	0,039	8 –0,008	16	8 –0,12	13	10,2	24	M8	12,5	36	6	15	15	48	5	14	16	14	0,3	5,85	16	0-0,032
GIR 12 UK	GIL 12 UK	0,096	12 –0,008	22	10 –0,12	18	14,9	34	M12	17,5	50	8	11	23	67	6,5	18	22	19	0,3	11,4	30,4	0-0,032
GIR 15 UK	GIL 15 UK	0,18	15 –0,008	26	12 –0,12	22	18,4	40	M14	21	61	10	8	30	81	8	20	26	22	0,3	17,6	44,8	0-0,04

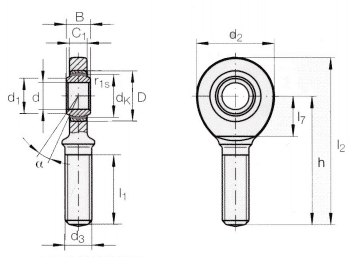

Rod ends GAR..UK Наконечники DIN 648, серия E, type A, ISO 6 126 Твердый хром, скользящий слой имеет фторопластовый поясPTFE Ножка с наружной резьбой Для вала от 6 до 30 мм

Наконечник без уплотнения	Масса, кг	Размеры, мм	Размер паза	Базовая нагрузка	Радиальный внутренний зазор
d	D	B	dk	d1	d2	d3	h	C1	α°	l1	l2	l7	r1s, min	Dyn C, kN	Stat C0, kN
GAR 10 UK	GAL 10 UK	0,051	10 –0,008	19	9 –0,12	16	13,2	29	M10	48	7	12	26	62,5	15	0,3	8,65	20,6	0-0,032
GAR 12 UK	GAL 12 UK	0,086	12 –0,008	22	10 –0,12	18	14,9	34	M12	54	8	11	28	71	18	0,3	11,4	30,1	0-0,032
GAR 15 UK		0,14	15 –0,008	26	12 –0,12	22	18,4	40	M14	63	10	8	34	83	20	0,3	17,6	41,5	0-0,04
