КАЛЕНДАРНО-ТЕМАТИЧЕСКИЙ ПЛАН
АУДИТОРНЫЕ ЗАНЯТИЯ
27.01.2016г. (2 пары)
№ заня-тия | Наименование разделов и тем | Кол. час. | Наглядные пособия | Учебная литература |
1 | 2 | 3 | 5 | 6 |
3 | 1.2. Изучение типов линий чертежа и их назначение. Упражнение. Вычерчивание графической композиции из окружностей и отрезков прямых. | 2/6 | Плакаты, принадлеж-ности |
«Черчение для строи-телей», § 5 |
4 | 1.3. Изучение шрифтов чертежных. Упражнение. Написание алфавита и словосочетаний шрифтом техническим и узким архитектурным шрифтом. | 2/8 | Плакаты, доска, образцы, мультимедиа |
«Черчение для строи-телей», § 6 |
ЗАДАНИЕ ПО ТЕМЕ 1.2. «Изучение типов линий чертежа и их назначение»:
Вычертить графическую композицию из окружностей и отрезков прямых.
Этапы выполнения практической работы:
-подготовка к практической работе с использованием методических указаний;
-оформление графической работы;
-подготовка к защите, защита.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
Чтобы чертеж был выразительным и легко читался, он должен быть оформлен линиями различной толщины и начертания, установленными ГОСТ 2.303-68
Основная линия – линия видимого контура, сплошная, толстая, толщиной S = 0,5…1,4 мм, остальные линии выбираются в зависимости от основной (от S).
Линии должны быть с четкими и ровными краями, одинаковой толщины на всем протяжении.
Все линии одного типа должны быть одной толщины. В конце задания для приобретения навыков работы с угольниками предлагается заштриховать нижнюю деталь сплошными тонкими линиями под углом 45 градусов.
Цель задания.
Научиться вычерчивать в карандаше по линейке и циркулем линии различного типа, точно соблюдая соответствие их конфигурации и толщине.
Упражнение. Вычертить орнамент из прямых линий и окружностей.
Пример выполнения упражнения
ЗАДАНИЕ ПО ТЕМЕ 1.3. «Изучение шрифтов чертежных».
Упражнение. Написание в тетради алфавита и цифр шрифтами: техническим и узким архитектурным.
Целевое назначение — научиться правильно писать чертежными шрифтами.
Содержание задания. 1. Выполнить написание алфавита и цифр в тетради твердым карандашом вспомогательными линиями с дополнительным построением:
- Шрифт технический типа Б №14 – прописные, строчные буквы и цифры.
- Шрифт узкий архитектурный №25 – буквы и цифры.
2. Произвести обводку мягким карандашом.
Методические указания
Шрифт технический.Шрифтом называется однородное начертание всех букв алфавита и цифр, которое придает им общий характерный облик. Чертежный шрифт должен легко читаться и быть простым в написании. На чертежах и других конструкторских документах всех отраслей промышленности и строительства применяют чертежный шрифт, который устанавливает ГОСТ 2.304—81. ГОСТ устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Применение шрифта размером 1,8 не рекомендуется и допускается только для шрифта типа Б.
Размер шрифта определяется высотой прописных букв в миллиметрах. Высота букв h измеряется перпендикулярно к основанию строки.

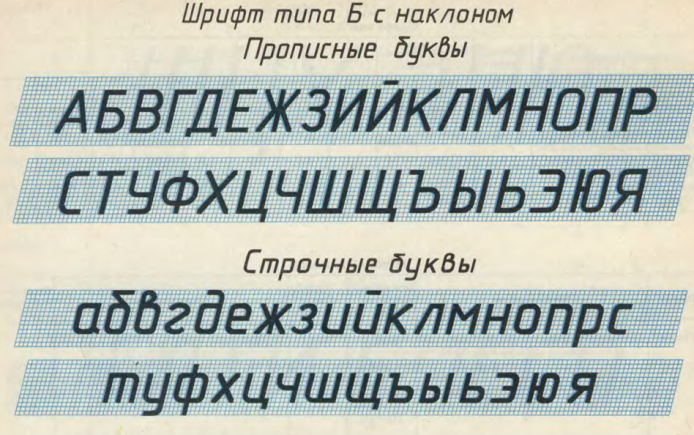

ГОСТом установлены следующие типы шрифта: тип А с наклоном около 75°; тип А без наклона; тип Б с наклоном около 75°; тип Б без наклона. В учебных заведениях обычно пользуются шрифтом типа Б с наклоном 75°.

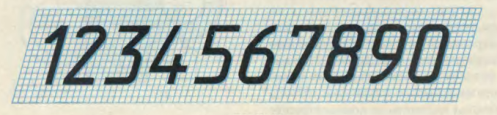

Для изучения конструкции букв и цифр и приобретения навыков их написания следует выполнить несколько надписей с помощью вспомогательной сетки. Сетка состоит из тонких горизонтальных и наклонных линий, проведенных под углом 75° к горизонтальной линии, и выполняется карандашом 2Т. Расстояние между параллельными линиями сетки равно толщине линий шрифта d, выбранного для написания. Толщина линий шрифта d определяется в зависимости от типа и высоты шрифта h (размера шрифта).
Размеры таких параметров, как расстояние между буквами в словах а, ширина букв и цифр g, минимальное расстояние между словами е, расстояние между основаниями строк b.
Если в предложении есть знаки препинания, то расстояние между словами определяется расстоянием от знака препинания до первой буквы следующего слова.
Если надпись начинается с прописной буквы а остальные буквы строчные, то высота строчных букв, кроме букв б, в, д, р, у, ф на предыдущему размеру шрифта. Например, если надпись выполняется шрифтов размером 10, то высота строчных букв равна 7 мм. Высота строчных букв б, в, д, р, у, ф равна высоте прописных букв размера шрифта, которым выполняется надпись.
Толщина обводки прописных и строчных букв в одном слове должна быть одинаково согласно принятому размеру шрифта. Если надпись выполняется только прописными буквами, то первая буква по высоте не выделяется; все буквы имеют одинаковую высоту.
При достаточном навыке выполнения надписей используют более упрощенную разметочную сетку, на которой проводят горизонтальные линии для размеров h; с и b и несколько наклонных линий под углом 75° для того, чтобы не сбиваться с заданного наклона букв и цифр.
При выполнении практических работ используйте таблицу. При написании букв и цифр обращайте внимание на характер и пропорции букв.

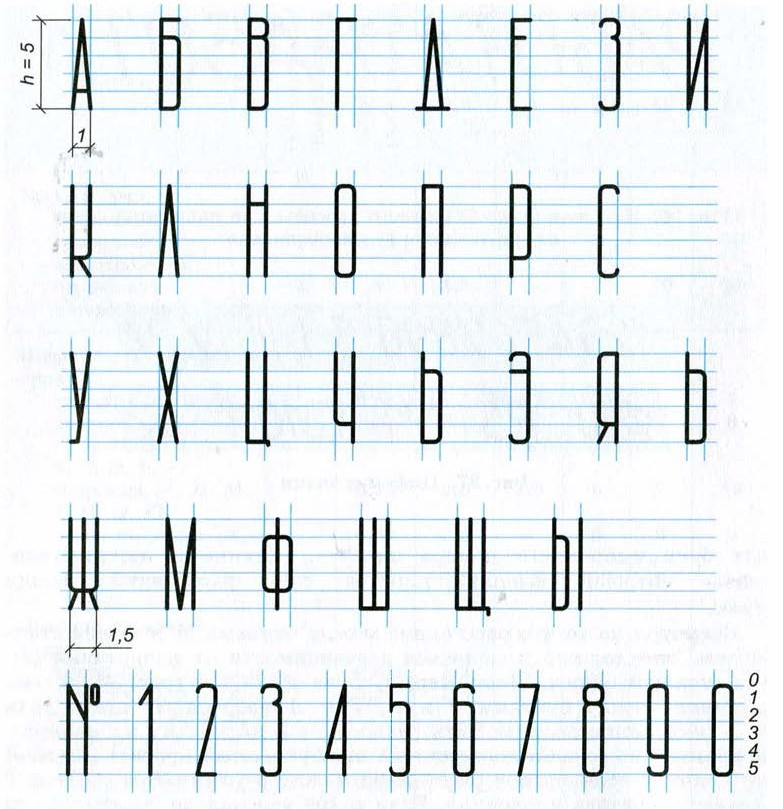

Шрифт узкий архитектурный
Методические указания.
Линии должны быть четкими с ровными краями. Сетка для букв и цифр обводится
толщиной 0,1 мм, а сами буквы и цифры толщиной 0,3 – 0,4 мм.
Линии построения не обводятся.
