Карта выбора линейного механизма (актуатора, МЭП)

Карта выбора линейного механизма (актуатора, МЭП)

Компания:___________________________ Контактное лицо:______________________________

Адрес:_______________________ Контакты (телефон, e-mail):_____________________________

НАГРУЗКА

Максимальное динамическое усилие (на растяжение) __________Н (на сжатие)___________Н

Боковые нагрузки на шток (укажите, если есть):_________________________________________________

Ударные нагрузки, (укажите, если присутствуют):______Н_____________Частота _________________________

ЛИНЕЙНАЯ СКОРОСТЬ

Требуемая линейная скорость: Макс__________ мм/сек  Мин ___________мм/сек

Если требуемая линейная скорость не постоянная, то отразите это на графике скорость/время.

ДЛИНА ХОДА ШТОКА

Требуемая длина хода штока __________мм  Время хода штока ________________

Погрешность остановки +  _____________мм

КОЛИЧЕСТВО ХОДОВ ШТОКА

Количество ходов: за 10 минут___________раз,  в  смену_____________ раз,  в сутки _____________раз

ЭЛЕКТРОДВИГАТЕЛЬ (отметьте X нужный вариант):

AC 3-х фазный _______В, _______Гц	АС 1-фазный  _______В, _______Гц
DC двигатель  ______ В	Тормоз двигателя (нужен или нет)

Мы рекомендуем  использовать тормоз двигателя  для механизмов с ШВП для гарантии самоблокировки!

ОКРУЖАЮЩАЯ СРЕДА

Температура: ________ ° С  Влажность :__________%  Пыль:__________  Другое ___________________________

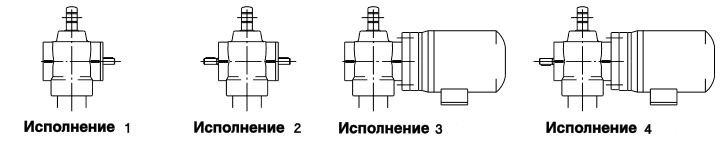

ИСПОЛНЕНИЕ ФЛАНЦЕВОГО КРЕПЛЕНИЯ И РАСПОЛОЖЕНИЯ ВХОДНЫХ ВАЛОВ:

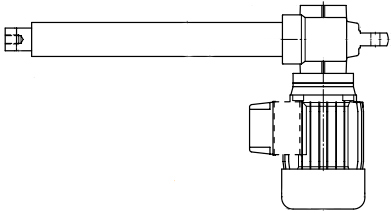

ПОЛОЖЕНИЕ ДВИГАТЕЛЯ  (отметьте X)

Параллельно штоку:

Перпендикулярно штоку:

УКАЖИТЕ НЕОБХОДИМЫЙ НАКОНЕЧНИК ШТОКА:

Наконечник штока	Отметьте Х	Наконечник штока	Отметьте Х
НР Наконечник с резьбой	НВ Наконечник - вилка
НО Наконечник с отверстием	НС Наконечник сферический с отверстием
НФ Наконечник с фланцем	Другое (укажите):

Переключатели ограничения хода штока	Отметьте Х нужную опцию
Регулируемые электрические выключатели  ДЕ
Регулируемые магнитные переключатели ДМ
Индуктивные датчики ДИ
Другое (укажите)
Аксессуары и опции
Устройство защиты от вращения штока ЗВ
Гофр Г
Предохранительная муфта ПМ
Гайка безопасности
Внешняя труба из нержавеющей стали
Шток из нержавеющей стали
Заднее крепление – шарнирная скоба ЗС
Тыловое крепление корпуса повернуто на 90 градусов П90
Устройства контроля положения штока
Инкрементальный энкодер ЭНК
Линейный потенциометр ЛП
Вращательный потенциометр ПОТ
Другое (укажите)

Количество механизмов _______________________

Рабочее положение механизма

Подробно опишите функции и операции линейного механизма, укажите рабочее положение механизма и его применение:

______________________________________________________________________

____________________________________________________________________________________________________________________________________________

______________________________________________________________________

Предполагаемый срок службы: __________________________________________

Просим заполнить как можно более подробно данную форму и наши технические специалисты подберут оптимальный вариант линейного механизма. По возможности предоставьте схему применения,  устройства для согласования технических параметров.

Отправьте по e-mail: ,   Желательно приложить эскиз/чертеж.
