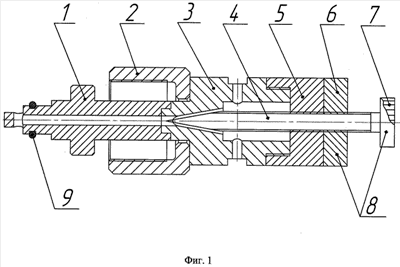

(54) РЕГУЛИРОВОЧНОЕ УСТРОЙСТВО (57) Реферат: Изобретение относится к средствам регулирования газовоздушного потока и предназначено для использования в системах управления технологическими процессами, в частности для обеспечения дозированного газообмена герметизированных объемов с внешней средой. Регулировочное устройство содержит металлические полый корпус, подвижный дроссельный элемент и регулировочный орган. Металлический цилиндрический полый корпус состоит из носовой части с внутренней полостью круглого сечения и торцевой части с полостью конического сечения, переходящей в полость круглого сечения, сообщающейся с первой. На крайней боковой поверхности торцевой части корпуса выполнена микрометрическая резьба. Возвратно-поступательно перемещающийся в полости корпуса дроссельный элемент выполнен в виде штока и состоит из носовой конической части, составляющей ответную часть конической части корпуса, поверхности которых притерты, и цилиндрической части. На внешней цилиндрической поверхности штока выполнена микрометрическая резьба. На нее с торца штока навернуты последовательно направляющая гайка, контрящая гайка и выполненная за одно целое с ним цилиндрическая головка. Последняя вместе с контрящей гайкой выполняет функцию регулировочного органа дроссельного элемента. В середине боковой поверхности торцевой части корпуса выполнены симметрично четыре цилиндрических отверстия для сообщения внутренней полости дроссельного элемента с внешней средой. Снаружи носовой части корпуса заодно целое с ним выполнен фланец. Имеется гайка для соединения со штуцером обратного клапана герметизированного объема. В кольцевой выемке наружной поверхности носовой части цилиндрического корпуса расположено кольцевое эластичное уплотнение. Изобретение направлено на обеспечение упрощения конструкции и обеспечение более точного регулирования газообмена путем поддержания контролируемой и регулируемой заданной степени разгерметизации герметизированного объема. 1 табл., 1 ил. Предлагаемое устройство относится к области средств регулирования газовоздушного потока и может быть использовано в системах управления технологическими процессами, в частности для обеспечения дозированного газообмена герметизированных объемов с внешней средой. Регулирование газообмена герметизированных объемов с внешней средой в принципе может быть осуществлено с помощью существующих конструкций дроссельных устройств, которые используются для регулирования расхода газа при постоянном перепаде давления (см., например, книгу: . «Проточные элементы пневматических приборов контроля и управления». АН СССР, 1961 г., стр.7). Актуальность проблемы точного регулирования газообмена между герметичными объемами и средой основана на потребности, существующей, например, в системах управления технологическими процессами, в средствах обеспечения максимально плавного и контролируемого изменения степени разгерметизации таких объемов. |
Описание изобретения к патенту
