Парашют Д-1-5У
Управляемый парашют Д-1-5У предназначен для выполнения тренировочных прыжков.

Тактико-технические данные парашюта

1. При общей массе парашюта и парашютиста 120 кг конструкция парашюта обеспечивает:
надежную работу на высоте до 1000 м как при немедленном введении его в действие на скорости горизонтального полета до 250 км/ч, так и с любой задержкой раскрытия ранца, при этом максимальные перегрузки, возникающие в момент наполнения купола, не превышают 10g;
минимальную высоту прыжка из горизонтально летящего самолета на скорости полета 180 км/ч при немедленном введении парашюта в действие-150 м2;
среднюю вертикальную скорость снижения, приведенную к стандартной атмосфере, замеренную на участке 0-35 м от земли,- 5,1 м/с;
- устойчивость при снижении;
- управление парашютом при помощи двух строп управления;
- разворот купола и горизонтальное перемещение парашютиста в процессе снижения, причем разворот купола на 360° в любую сторону за время не более 18 с при натяжении одной стропы управления и горизонтальное перемещение парашюта вперед со средней скоростью 2,47 м/с;
- применение полуавтоматического прибора раскрытия парашюта ППК-У-575А или КАП-3П-575;
- отсоединение купола от подвесной системы как на земле, так и в воздухе; применение запасного парашюта типа 3-2, 3-1П, 3-3, 3-4, 3-5;
- усилие, необходимое для выдергивания вытяжного кольца или вытяжного троса как при принудительном раскрытии ранца, так и при ручном,- не более 16 кгс;

- технический ресурс - 200 применений (уточняется в процессе эксплуатации) при условии своевременного ремонта и замены чехла купола.

2. Габариты уложенного парашюта, мм:
длина -570+/-20;
ширина -377+/-20;
высота - 262+/-20.

3. Масса парашюта не более 17,5 кг с полуавтоматическим прибором без переносной сумки.

Тактико-технические данные частей парашюта

1. Вытяжная веревка представляет собой капроновую ленту ЛТКМкрП-27-1200 прочностью 1200 кгс длиной 3000 мм с двумя петлями (вторая петля на расстоянии 1400 мм от первой). Для предохранения вытяжной веревки от ожогов на нее надет чехол из хлопчатобумажной ленты ЛХБМкр-35-260 в виде полого шланга. Такие же чехлы надеты на все петли веревки и у карабина.
2. Вытяжной шаровой бесстропный парашют состоит из основы парашюта и пружинного механизма. Полусферическая часть выполнена из капронового сетчатого полотна, а коническая - из капронового полотна (арт. 56005крП). Верхняя часть парашюта изготовлена также из капронового полотна. Площадь парашюта 0,22 м2.
3. Чехол купола изготовлен из перкаля Б оранжевого цвета (арт. 7015кр), имеет форму рукава длиной 5280 мм, одну пару двойных съемных сот, 11 пар резиновых несъемных сот, фартук с двумя окнами для пропуска двойных резиновых сот.

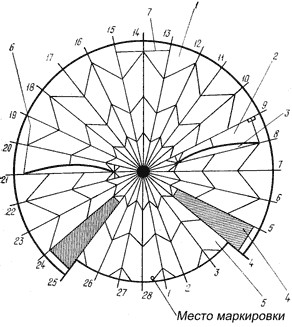

4. Купол круглой формы, изготовлен из перкаля П (арт. 7019), состоит из четырех секторов общей площадью 82,5 м2. Диаметр полюсного отверстия составляет 430 мм. Купол имеет 28 строп длиной 8870 мм из хлопчатобумажного шнура ШХБП-125 прочностью 125 кгс. На полотнищах купола между стропами № 27 и 28, 28 и 1, 1 и 2 устроены продольные отверстия. Для управления куполом к стропам № 26, 27, 28 и 3, 2, 1 монтируются стропы управления.
5. Подвесная система из капроновой ленты ЛТК-44-1600 прочностью 1600 кгс, снабжена замками ОСК. Для правильного присоединения свободных концов к замкам подвесной системы задние свободные концы отмечены словами "левый", "правый". Длина свободных концов подвесной системы - 560 мм.
6. Ранец парашюта изготовлен из авизента А (арт. -6700) и состоит из дна и четырех клапанов. Материал кольца, заменяющего средний конус,- шелковый шнур ШШ-80. Длина одинарной ранцевой резины с кулонами равна 370 мм, а двойной - 385 мм.
7. Гибкие шланги из металлического рукава обтянуты хлопчатобумажной лентой ЛХХ-40-130, концы шлангов с лентой заправлены в колпачки. Длина гибких шлангов - 515 мм.
8. Вытяжное кольцо состоит из корпуса, троса, трех шпилек и ограничителя. Корпус трапециевидной формы, из стальной проволоки диаметром 7 мм красного цвета. Шпильки троса расположены одна от другой на расстоянии 150 мм. Первая шпилька, считая от кольца, имеет длину 38 мм, остальные - по 32 мм. Длина троса от конца последней шпильки до ограничителя включительно равна 1070 мм.
9. Вытяжное кольцо с тросовой петлей предназначено для раскрытия парашюта в случае обрыва или незацепления вытяжной веревки и состоит из кольца, троса, петли и ограничителя. Длина троса от петли до ограничителя включительно равна 785 мм.
10. Вытяжной трос имеет на одном конце три шпильки, на другом - петлю. Петля троса оплетена хлопчатобумажным шнуром ШХБ-40. Шпильки расположены одна от другой на расстоянии 150 мм. Длина первой шпильки 38 мм, остальных - по 32 мм. Длина вытяжного троса от петли до последней шпильки включительно - 1015 мм.
11. Предохранительный чехол вытяжного троса из плащевого полотна (арт. 3101кр), имеет форму рукава длиной 990 мм. На одном конце расположена петля, которая присоединяется петлей-удавкой к петле вытяжного троса.
12. Прибор ППК-У-575А или КАП-ЗП-575 имеет шланг длиной 575 мм. Длина петли - 19 мм, длина троса - 732 мм. Фал гибкой шпильки в комплект прибо-Ра не входит, но входит в комплект парашюта.
13. Обрывная стропа - из хлопчатобумажного шнура ШХБ-60, перегнутого вдвое и простроченного зигзагообразной строчкой. При этом с одной стороны об - рывной стропы образуется петля, с другой находятся два конца шнура длиной 505 и 605 мм. Петля присоединяется к уздечке купола, а концы стропы к петле вытяжной веревки. Присоединение концов обрывной стропы производится так, чтобы при натянутом состоянии одного конца обрывной стропы другой имел слабину, равную четверти натянутого конца стропы.
14. Фал гибкой шпильки изготовлен из капронового шнура ШКП-200 прочностью 200 кгс в два сложения и заканчивается петлями, одна из которых (петля-удавка) монтируется >к гибкой шпильке прибора, другая - к концевой петле вытяжной веревки. Длина фала гибкой шпильки - 130 мм.
15. Переносная сумка прямоугольной формы, из авизента А (арг. 6700), имеет две ручки для переноски. Габарит сумки 600X260X740 мм.
16. Паспорт предназначен для записи сведений о приеме, передаче, эксплуатации и ремонте парашюта. Паспорт является неотъемлемой частью парашюта.

Парашют Т-4 серии 4М
Тренировочный парашют Т-4 серии 4М предназначен для спортивно-тренировочных прыжков и является переходным к более сложным спортивным парашютам.

Тактико-технические данные парашюта

1. При общей массе парашютиста с парашютами не более 100 кг парашют Т-4 серии 4М обеспечивает:

- надежную работу на высоте до 1500 м при немедленном введении его в действие на скорости 400 км/ч;
- максимальные перегрузки не более 15g;
- ручное раскрытие, принудительное раскрытие ранца и принудительное стягивание чехла с купола;
- минимальную безопасную высоту прыжка с горизонтально летящего самолета 150 м при немедленном введении в действие на скорости полета 120-400 км/ч;
- вертикальную скорость снижения, приведенную к стандартной атмосфере и массе парашютиста 100 кг, на участке 30-35 м от земли - не более 6,3 м/с;
- при полностью натянутых стропах управления скорость снижения увеличивается на 1 м/с;
- отсутствие самопроизвольного раскрытия;
- устойчивость при снижении;
- потерю высоты при скольжении с отсутствием явлений складывания купола;
- управление парашютом в воздухе при снижении как с помощью строп управления, так и посредством свободных концов подвесной системы; - разворачивание купола в желаемую сторону и горизонтальное перемещение парашютиста в процессе снижения, причем один оборот купола на 360° в любую сторону при натяжении одной стропы управления совершается за время не более 5,0-6,5 с, горизонтальное перемещение парашюта вперед происходит со скоростью до 4 м/с, назад - со скоростью до 2,3 м/с (при максимальном натяжении строп управления);

- нейтральность купола, т. е. отсутствие горизонтального перемещения, при сильном натяжении строп управления; усилия, потребные для управления парашютом, незначительны и, наконец, управление куполом в воздухе не приводит к складыванию купола;
- быстрое отсоединение купола парашюта посредством одного замка от подвесной системы в случае надобности при снижении, а также при гашении купола во время протаскивания по земле;
- применение страхующих парашютных приборов для автоматического раскрытия парашюта;
- применение запасных парашютов типа 3-2, 3-1П, 3-4 и З-5;
- усилие, необходимое для выдергивания вытяжного кольца - не более 16 кгс.
2. Габариты уложенного парашюта, мм: длина 540 + 20; ширина 345 + 20; высота 260 + 20.
3. Масса парашюта без парашютного страхующего прибора и переносной сумки не превышает 13,2 кг.
4. Парашют рассчитан на количество прыжков не менее 5 на высоте до 1500 м и скорости 400 км/ч или не менее 400 в течение 5 лет эксплуатации со дня выпуска (или 300 прыжков в течение 12 лет со дня вы-пуска) на скорости до 300 км/ч как при немедленном "введении его в действие, так и с любой задержкой рас-крытия ранца при условии своевременного проведения ремонта и замены чехла купола.

Тактико-технические данные частей парашюта

1. Вытяжной шаровой бесстропный парашют площадью 0,22 м2 имеет устройство, аналогичное устройству шарового вытяжного парашюта спортивного парашюта Д-1-5У.
2. Чехол купола из капронового полотна имеет форму рукава длиной 3900 мм.
3. Купол, изготовленный из капронового полотна арт. 56005П или 56005крП, имеет форму правильного 28-угольника площадью 64 м2. Диаметр полюсного отверстия 450 мм, общая площадь вырезов составляет 8,4 м2. В качестве соединительного звена используется капроновый шнур прочностью 550 кгс и длиной 1100 мм.
4. Подвесная система выполнена из капроновой ленты ПЛК-44. Для правильного присоединения свободных концов к замкам подвесной системы (ОСК)задние свободные концы отмечены словами "левый", "Правый". Длина свободных концов подвесной системы 430 мм. К каждой пряжке-полукольцу монтируется по семь строп.
5. Ранец конвертообразной формы, изготовлен из капронового авизента. Двойное дно ранца укреплено рамой жесткости. Длина одинарной ранцевой резины с кулонами 325-340 мм, двойкой - 375-390 мм.
6. Шланги гибкие предназначены для направления движения троса вытяжного кольца или троса принудительного раскрытия ранца. Изготовлены из специальной профилированной стальной ленты и обтянуты капроновой лентой ЛТК. Пкр-40-700. Длина шлангов - 510-520 мм.
7. Вытяжное кольцо - металлическое. Длина троса от последней шпильки до ограничителя включительно равна 1070 мм. Шпильки троса расположены одна от другой на расстоянии 150 мм. Первая шпилька, считая от корпуса кольца, имеет длину 38 мм, остальные - по 32 мм.
8. Вытяжное кольцо с тросовой петлей также металлическое, длина троса с петлей - 785 мм.
9. Предохранительный чехол изготовляется из плащ-палатки и имеет форму рукава длиной 990 мм.
10. Вытяжная веревка из капронового шнура ШККП-27-1200 длиной 3000 мм. Вторая петля находится на расстоянии 1400 мм от первой.
11. Переносная сумка прямоугольной формы из авизента, имеет размеры 590X260X420 мм.
12. Вытяжной трос предназначается для принудительного раскрытия ранца парашюта. Длина троса с петлей равна 1037-1057 мм.
13. Подушка изготовляется из авизента с поролоновой прокладкой толщиной 40 мм.
14. Страхующий парашютный прибор типа КАП-3 или ППК-У со шлангом длиной 405 мм.
15. Паспорт необходим для записи сведений о приеме, передаче, эксплуатации и ремонте парашюта.
