РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2522934

(13)

C2

(51) МПК

H01F19/08 (2006.01)
H01F27/30 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.09.2014 - действует
Пошлина:

(21), (22) Заявка: 2012132997/07, 01.08.2012

(24) Дата начала отсчета срока действия патента:
01.08.2012

Приоритет(ы):

(22) Дата подачи заявки: 01.08.2012

(43) Дата публикации заявки: 10.02.2014

(45) Опубликовано: 20.07.2014

(56) Список документов, цитированных в отчете о
поиске: SU 1292631 A1, 989596 А, 892485 А, 1107181 А, 07.08.1982. US 3195020 A, 13.07.1965

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы):
(RU),
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU),
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики"-ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) ВЫСОКОВОЛЬТНЫЙ ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР

(57) Реферат:

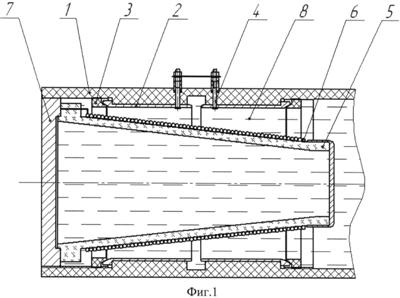

Изобретение относится к электротехнике, в частности к высоковольтной импульсной технике, и может быть использовано в малогабаритных ускорителях заряженных частиц, рентгеновских аппаратах и т. п. Технический результат состоит в повышении электропрочности и рабочего ресурса. Высоковольтный импульсный трансформатор содержит диэлектрический корпус, на поверхности которого расположена первичная обмотка. Внутри корпуса расположен диэлектрический каркас, на котором закреплена вторичная обмотка. Обе обмотки выполнены однослойными, корпус заполнен жидким диэлектриком. Согласно изобретению первичная обмотка содержит два витка, представляющие собой цилиндрические кольца с разрезом вдоль образующей, и расположена на внутренней поверхности корпуса. Каждое кольцо закреплено при помощи двух токопроводящих герметизирующих стягивающих элементов, которые выведены наружу через стенки колец и корпуса в радиальном направлении и имеют прижимной электрический контакт с кольцом, и резьбовой диэлектрической втулки с коническим участком, обеспечивающей прижим кольца к соответствующему торцевому выступу и внутренней поверхности корпуса. 4 з. п. ф-лы, 4 ил.
