УДК 544.032
ИССЛЕДОВАНИЕ ВЗАИМОДЕЙСТВИЯ НАНОРАЗМЕРНЫХ ПЛЕНОК ГАЛЛИЯ С АММИАКОМ.
,
Кафедра неорганической химии,
Кемеровский государственный университет
*****@***ru
Создание индикаторов для контроля содержания соответствующих газов в реальных условиях является актуальной задачей. Изучение закономерностей процессов, протекающих в наноразмерных слоях различных материалов представляет интерес в связи с необходимостью создания прочного физико-химического фундамента наноструктурированного состояния вещества. В настоящей работе представлены результаты исследований взаимодействия Ga с аммиаком.
Целью работы являлось исследование природы и закономерностей изменения оптических свойств наноразмерных пленок галлия до и после взаимодействия с аммиаком.
Для приготовления образцов использовали метод термического испарения соответствующих навесок порошка Ga на стеклянные подложки в вакууме (Р=2·10-3Па) используя «ВУП-5М». Аммиак получали термическим разложением концентрированного гидроксида аммония, сушили и напускали в экспериментальную ячейку из стекла. Образцы подвергали воздействию аммиака в течение 1-60 минут. Регистрацию эффектов до и после воздействия аммиака осуществляли в диапазоне длин волн 190 – 1100нм, используя спектрофотометр «Shimadzu UV–1700».
Установлено, что в процессе взаимодействия с аммиаком спектры поглощения и отражения пленок Ga разной толщины претерпевают изменения. Во всем интервале длин волн наблюдается сначала резкое уменьшение оптической плотности, а затем плавное возрастание при увеличении времени воздействия газообразным аммиаком. При этом, коэффициент отражения уменьшается. Эти изменения могут свидетельствовать о том, что происходит восстановление образовавшегося на поверхности пленки оксида.

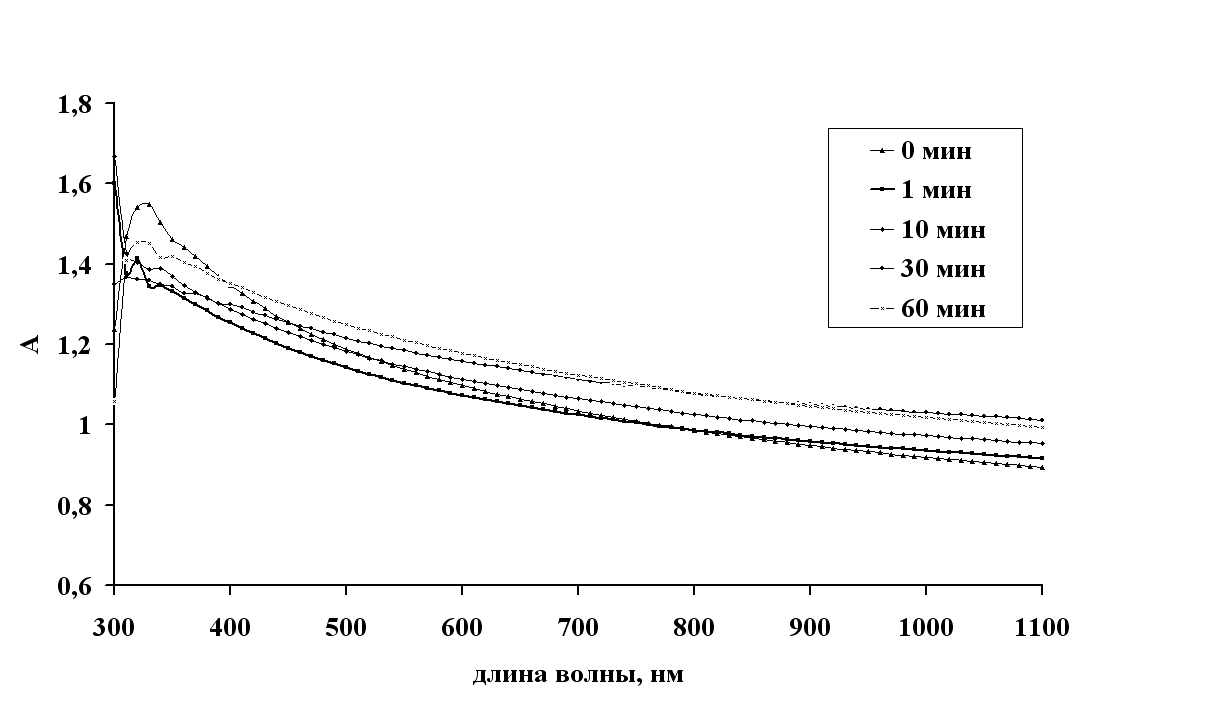

Рис.1. Спектры поглощения пленки Ga до и после воздействия газообразным аммиаком.
Научный руководитель – профессор, д. х.н.
