Самостоятельная работа по теме: «Магнитное поле и его изображение Действие магнитного поля на проводник с током Сила Лоренца». Физика, 9 класс

Самостоятельная работа по теме:

«Магнитное поле и его изображение.

Действие магнитного поля на проводник с током. Сила Лоренца».

Физика 9 класс.

Вариант 1

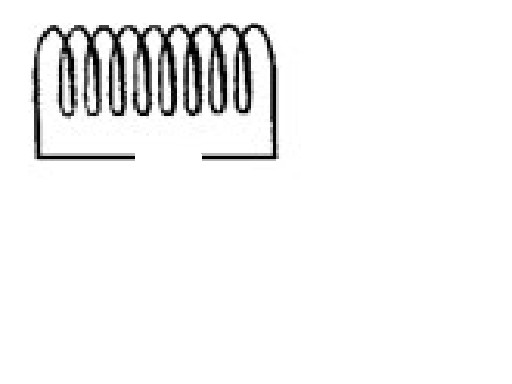

1. На рис. показан проводник с током, помещённый между полюсами магнита. Укажите направление силы Ампера	2. Что называют магнитными линиями магнитного поля? 3. Изобразите с помощью линий магнитной индукции магнитное поле катушки с током.
	4. Заряженная частица движется в магнитном поле, направление которого указано точками, если линии магнитной индукции направлены  к читателю, или крестиками, если они направлены за чертёж. Определить направление силы Лоренца.

Вариант 2
1.На рис. показан проводник с током, помещённый между полюсами магнита, и указано направление силы Ампера. Укажите полюсы магнита.	2. Как устроена магнитная стрелка? Сколько полюсов она имеет? Назовите их. 3. На рис. показан проводник с током, расположенный перпендикулярно к плоскости рисунка, и одна магнитная линия. Укажите полюса магнитных стрелок, расположенных в точках А, В, С, Д.   А   Д  В   С
	4. Заряженная частица движется в магнитном поле, направление которого указано точками, если линии магнитной индукции направлены  к читателю, или крестиками, если они направлены за чертёж. Определить направление силы Лоренца.

Вариант 3
1. На рис. показан проводник с током, помещённый между полюсами магнита, и указано направление силы Ампера. Укажите направление тока в проводнике.	2. Как устроена магнитная стрелка? Сколько полюсов она имеет? Назовите их. 3. На рис. показан проводник с током, расположенный перпендикулярно к плоскости рисунка, и одна магнитная линия. Укажите полюса магнитных стрелок, расположенных в точках А, В, Д, С.   А   Д  В   С
	4. Заряженная частица движется в магнитном поле, направление которого указано точками, если линии магнитной индукции направлены  к читателю, или крестиками, если они направлены за чертёж. Определить направление силы Лоренца.

Вариант 4
1. На рис. показан проводник с током, помещённый между полюсами магнита, и указано  направление тока в нём. Укажите направление силы Ампера.	2. В чём состоял опыт Эрстеда? 3. На рис. показан проводник с током, расположенный перпендикулярно к плоскости рисунка, и одна магнитная линия. Укажите  направление тока в проводнике.   А   S  N   N  S   Д  В   S  N   N  C  S
	4. Заряженная частица движется в магнитном поле, направление которого указано точками, если линии магнитной индукции направлены  к читателю, или крестиками, если они направлены за чертёж. Определить направление силы Лоренца.

Вариант 5
1.На рис. показан проводник с током, помещённый между полюсами магнита, и указано  направление тока в нём. Укажите направление силы Ампера.	2Что является источником магнитного поля? 3. На рис. показан проводник с током, расположенный перпендикулярно к плоскости рисунка, и одна магнитная линия. Укажите  направление тока в проводнике.    N  S   S  N   N  S   S  N
	4. Заряженная частица движется в магнитном поле, направление которого указано точками, если линии магнитной индукции направлены  к читателю, или крестиками, если они направлены за чертёж. Определить направление силы Лоренца.

Вариант 6
1.На рис. показан проводник с током, помещённый между полюсами магнита, и указано  направление тока в нём и  направление силы Ампера. Укажите полюсы магнита.	2. Какое поле существует вокруг неподвижных электрических зарядов? вокруг движущихся зарядов? 3. На рис. изображены магнитные линии однородного и неоднородного магнитных полей. Какому полю соответствуют магнитные линии на левом рис? на правом рис.?
_   V	4. Определите направление силы, действующей на заряженную частицу, пролетающую между полюсами магнита в направлении, указанном стрелкой.

Вариант 7
1.На рис. показан проводник с током, помещённый между полюсами магнита, и указано  направление тока в нём и направление силы Ампера. Укажите полюсы магнита.	2. Почему мелкие железные опилки можно использовать для обнаружения магнитного поля вокруг проводника с током? 3. Изобразите с помощью линий магнитной индукции магнитное поле прямого тока.   I
_   V	4. Определите направление силы, действующей на заряженную частицу, пролетающую между полюсами магнита в направлении, указанном стрелкой.

Вариант 8
1.На рис. показан проводник с током, помещённый между полюсами магнита. Укажите направление силы Ампера	2. Как устанавливаются оси маленьких магнитных стрелок ( мелких железных опилок) в магнитном поле? 3. Изобразите с помощью линий магнитной индукции магнитное поле прямого тока.   I
_   V	4. Определите направление силы, действующей на заряженную частицу, пролетающую между полюсами магнита в направлении, указанном стрелкой.

Вариант 9
1.На рис. показан проводник с током, помещённый между полюсами магнита, и указано направление силы Ампера. Укажите полюсы магнита.	2. Что называют магнитными линиями магнитного поля? 3. Изобразите с помощью линий магнитной индукции магнитное поле катушки с током.
_ V	4. Определите направление силы, действующей на заряженную частицу, пролетающую между полюсами магнита в направлении, указанном стрелкой.

Вариант 10
1. На рис. показан проводник с током, помещённый между полюсами магнита, и указано направление силы Ампера. Укажите направление тока в проводнике.	2. Что представляют собой  магнитные линии магнитного поля? 3.К каким полюсам источника тока подключены левый и правый концы катушки, если к её правому торцу повёрнут южный полюс магнитной стрелки?  S  N
V	4. Определите направление силы, действующей на заряженную частицу, пролетающую между полюсами магнита в направлении, указанном стрелкой.

Вариант 11
1.На рис. показан проводник с током, помещённый между полюсами магнита, и указано  направление тока в нём и. Укажите направление силы Ампера.	2. Можно ли через любую точку пространства,  окружающего проводник с током, провести магнитную линию? Ответ поясните. 3.К каким полюсам источника тока подключены левый и правый концы катушки, если к её правому торцу повёрнут северный  полюс магнитной стрелки?  N  S
_   V	4. Определите направление силы, действующей на заряженную частицу, пролетающую между полюсами магнита в направлении, указанном стрелкой.

Вариант 12.
1.На рис. показан проводник с током, помещённый между полюсами магнита, и указано  направление силы Ампера. Укажите направление тока в проводнике.	2. Можно ли определить наличие электрического поля в проводнике с помощью компаса? Ответ поясните. 3. Укажите направление тока в проводнике по направлению линий магнитной индукции поля.
	4. Заряженная частица движется в магнитном поле, направление которого указано точками, если линии магнитной индукции направлены  к читателю, или крестиками, если они направлены за чертёж. Определить направление силы Лоренца.
