Головной убор (бейсболка) МО13-10


Характерные признаки (родовые элементы фирменного стиля):
    фирменный знак компании «РОСНЕФТЬ» выполнен методом вышивки; флажок «РОСНЕФТЬ» выполнен методом жаккардового плетения.
Параметры расположения элементов фирменного стиля в головных уборах на базовый размер в готовом изделии  должны соответствовать следующим данным:

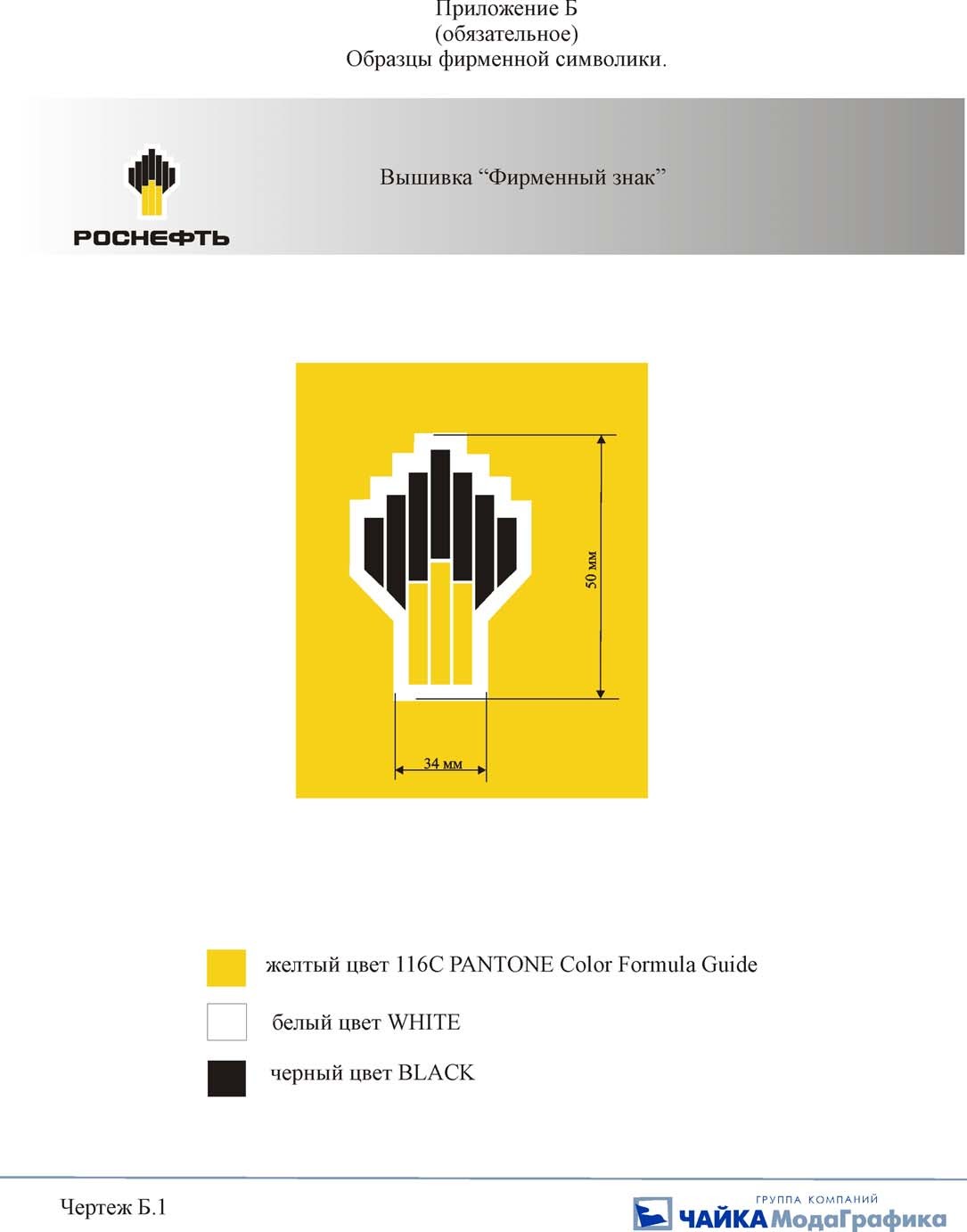

    фирменный знак компании ««РОСНЕФТЬ» (Приложении Б чертеж Б.1) размером 34х50 мм расположен:
      на козырьке - посередине средней части тульи и на расстоянии 1,5-2,0 см от козырька; на бейсболке - на шве стачивания передних клиньев по середине;

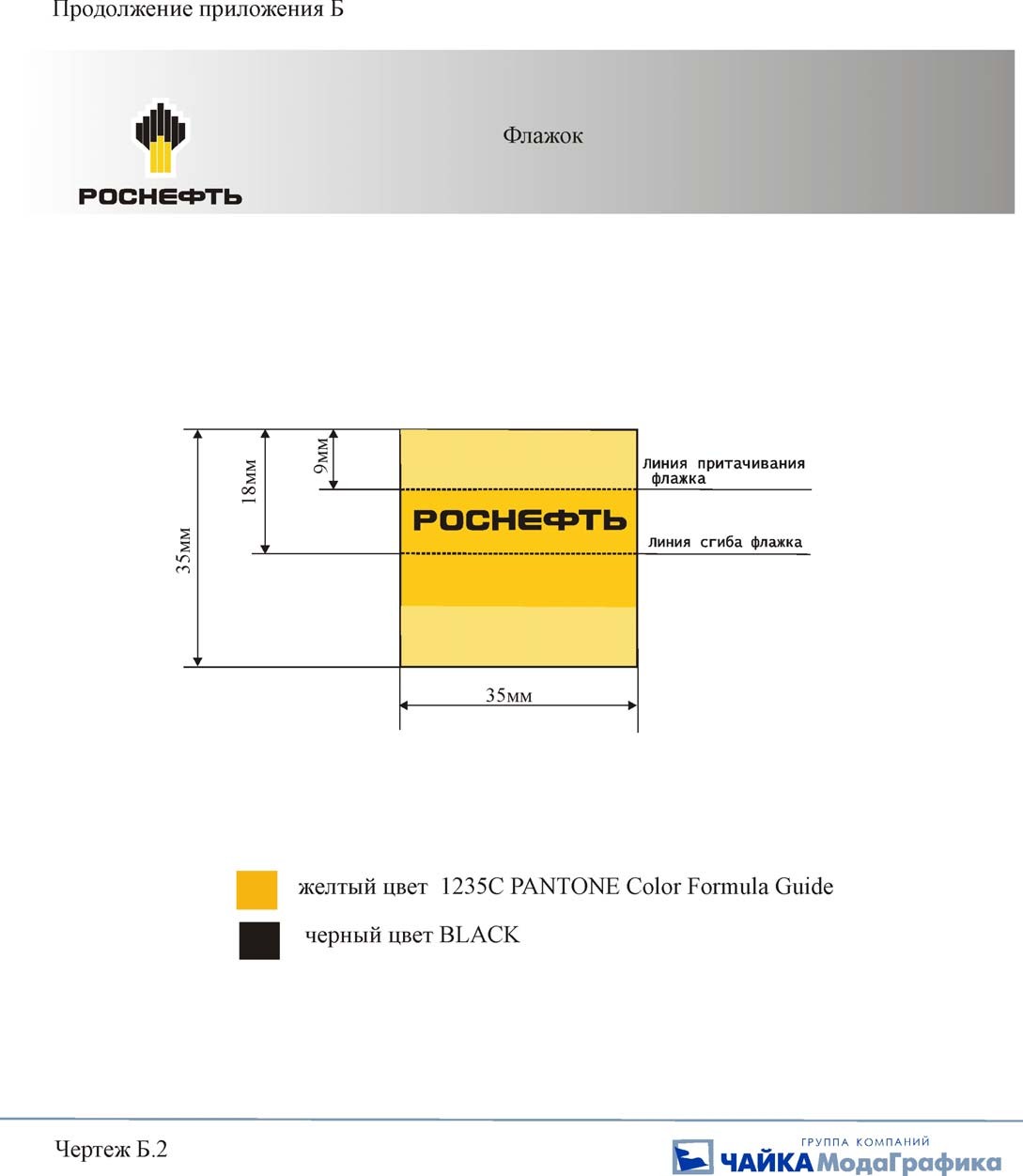

    флажок «РОСНЕФТЬ» (Приложении Б чертеж Б.2), расположен с левой стороны в шве притачивания вставки на расстоянии 2,5-3,0 см от низа: к тулье козырька, боковому клину бейсболки.
Образцы фирменной символики должны соответствовать указанным в Приложении Б (чертежи Б.1, Б.2).
ТРЕБОВАНИЯ К МАТЕРИАЛАМ И КОМПЛЕКТУЮЩИМ Материалы и комплектующие отечественного и импортного производства, применяемые при изготовлении головных уборов, должны соответствовать требованиям нормативной и технической документации на них, отвечать требованиям  национальных  и  межгосударственных  стандартов, сопровождаться

документом, удостоверяющим их качество, и бытьыразрешен органами Роспотребнадзора.

к  применению


Материалы и комплектующие должны иметь санитарно– эпидемиологические заключения, подтверждающие возможность их применения  под заявленные настоящим ТО цели. Перечень материалов и комплектующих для изготовления головных уборов указан в таблице 1 «Перечень материалов и комплектующих для изготовления головных уборов М012-10, М013-10».
ОСНОВНЫЕ ТРЕБОВАНИЯ К ИЗГОТОВЛЕНИЮ Классификацияеижвкиодвы ст        , строчек и швов – по ГОСТ 12807.

Требования к стежкам, строчкам и швам – по ГОСТ 29122.

Определение сортности готовых изделий – по ГОСТ 12.4.031. Раскладку        лекал        и        раскрой        деталей        головных        уборов        производят        в соответствии с принятой технологией. Рекомендуется изготовление головных уборов в соответствии с прогрессивной технологией обработки специальной одежды в корпоративном стиле «Роснефть» с использованием спецоборудования. Параметры швов и строчек. Ширина швов:
    стачных– 0,7ч0,8 см; обтачных – 0,6ч0,8 см.


Таблица 1        «Перечень материалов и комплектующих для изготовления головных уборов М012-10, М013-10».


Наименование материала, фурнитуры и комплектующих

Плот ность, г/мІ


Состав сырья

Технические характеристики


Назначение

«Мастер-универсал СА20» арт. С 66-ЮД МВО


185

100% хлопок антистатическая нить

Цвет желтый, серый темно-оранжевый, красный

Ткань основная, отделочная


«Antistat Lite» МВО


220

65% хлопок, 35% ПЭ, антистатическая нить

Цвет желтый, серый темно-оранжевый, красный

Ткань основная, отделочная

Плащевая СТ – 20А МВО


200

65% хлопок, 35% ПЭ, антистатическая нить

Цвет желтый, серый темно-оранжевый, красный

Ткань основная, отделочная

«Лидер-комфорт 250»

арт.18422ахм МВО


250

80% хлопок 20%ПЭ антистатическая нить

Цвет желтый, серый темно-оранжевый, красный

Ткань основная, отделочная


« Полет М» МВО


260

74% хлопок, 22% ПЭ

4% антистатическая нить

Цвет желтый, серый темно-оранжевый, красный

Ткань основная, отделочная

«Triton T» МВО


250

75% хлопок, 25%ПЭ антистатическая нить

Цвет желтый, серый темно-оранжевый, красный

Ткань основная, отделочная

«Samurai A comfort»

арт. ТСТ 1143L НМВО


250

66% хлопок, 34% ПЭ антистатическая нить

Цвет желтый, серый темно-оранжевый, красный

Ткань основная, отделочная

«Canvas CVC» арт. VD - 770412 МВО


260

65% хлопок,30% ПЭ,

5% антистатическая нить

Цвет желтый, серый темно-оранжевый, красный

Ткань основная, отделочная

«Бязь» С 262 ЕХ

100% хлопок

Цвет белый

Окантовка внутренних швов

Флизелин термоклеевой арт.216/4

60% ПЭ 40% вискоза

Цвет белый

Передние клинья

Нитки № 45 ЛЛ

Лавсан, лавсан

Цвет белый

По назначению

Хольнитен  Ш 17 мм

металл

Цвет белый

Под обтяжку

Козырек 75х175 мм

пластик

Цвет белый

Прокладка козырька

Пряжка металлическая

металл

Цвет белый

Застежка головных уборов

Тесьма – бейка, шириной 15 мм

100% хлопок

Цвет белый

Окантовка внутренних швов

Тесьма – бейка, шириной 30 мм

100% хлопок

Цвет белый

Обтачка

Флажок с логотипом

«РОСНЕФТЬ»

100% ПЭ

Жаккардовое плетение

Козырек, бейсболка

Лента с символами по уходу и защитными свойствами


100% ПЭ

Цвет белый, черная печать


Затылочная часть



Допустимая технологическая обрезь входит в ширину шва.

Отделочная строчка 0,5ч0,7 см по:
    клиньям бейсболки; шву притачивания вставки к клиньям бейсболки; фигурному вырезу затылочной части бейсболки; нижнему краю бейсболки и «козырька».

Отделочная строчка - 0,1ч 0,2см. по шву или краю:

    притачивания козырька и обтачки бейсболки и «козырька»; хлястика бейсболки и «козырька»; козырька и вставки козырька бейсболки и «козырька»; обтачивания тульи «козырька»; притачивания вставки к тулье «козырька».
Передние клинья бейсболки, тулья «козырька» продублированы клеевой прокладочной тканью. Швы  соединения        клиньев  бейсболки  с  изнаночной  стороны  закрыты хлопчатобумажной бейкой. По низу бейсболки и тульи козырька обтачка из хлопчатобумажной ткани продублирована клеевой прокладочной тканью. Контрольная лента, лента с символами по уходу и защитными свойствами расположена в затылочной части справой стороны.
СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ КРОЯ (таблицы 2, 3), ИЗМЕРЕНИЯ

ГОТОВОГО ИЗДЕЛИЯ  (таблица 4, чертежи 3, 4)

Таблица 2        Спецификация деталей кроя головного убора М012-10


Наименование деталей

Код деталей

Количество деталей

Козырек М012-10

Детали из ткани верха цвет жёлтый

Тулья нижняя

001в

1

Средняя часть верхней тульи

002в

1

Детали из ткани верха цвет оранжевый

Затылочная часть верхней тульи

003о

2

Боковая часть верхнего козырька

006о

2

Хлястик

007о

1

Детали из ткани верха цвет серый

Нижний козырёк

004с

1

Средняя часть верхнего козырька

005с

1

Детали из клеевого материала

Тулья

010к

1



Таблица 3        Спецификация деталей кроя головного убора М013-10

Наименование деталей

Код детали

Количество деталей

Бейсболка М013-10

Детали из ткани верха цвет жёлтый

Лобовый клин

001вк

2

Боковой клин

002в

2

Затылочный клин

003в

2

Деталь под обтяжку хольнитена

010в

1

Детали из ткани верха цвет серый

Нижний козырёк

004с

1

Средняя часть козырька

005с

1

Детали из ткани верха цвет оранжевый

Боковая часть верхнего козырька

006о

2

Затылочная часть

008о

2

Хлястик

009о

1

Детали из бязи

Обтачка

011б

1

Детали из клеевого материала

Лобовый клин

012к

2

Детали из флизелина

Прокладка обтачки 013

ф

1

Примечание:

На лекалах указаны коды применяемых в изделии материалов:

в – основная ткань; о - ткань отделки; б - бязь; к - клеевой материал; ф - флизелин.

Таблица 4  Измерения головных уборов М012-10,  М013-10 в готовом виде

в сантиметрах


№ измерения на чертеже



Наименование измерения

Объём головы типовой фигуры человека

Допускаемое отклонение


55-56


57-58


59-60

Козырек М012-10 (чертеж 3)

1

Длина внутренней окружности

57

59

61

± 0,5

2

Высота тульи по центру

7,0

7,0

7,0

± 0,5

3

Высота тульи по боковому шву

3,6

3,6

3,6

± 0,5

4

Длина козырька

7,0

7,0± 0,5

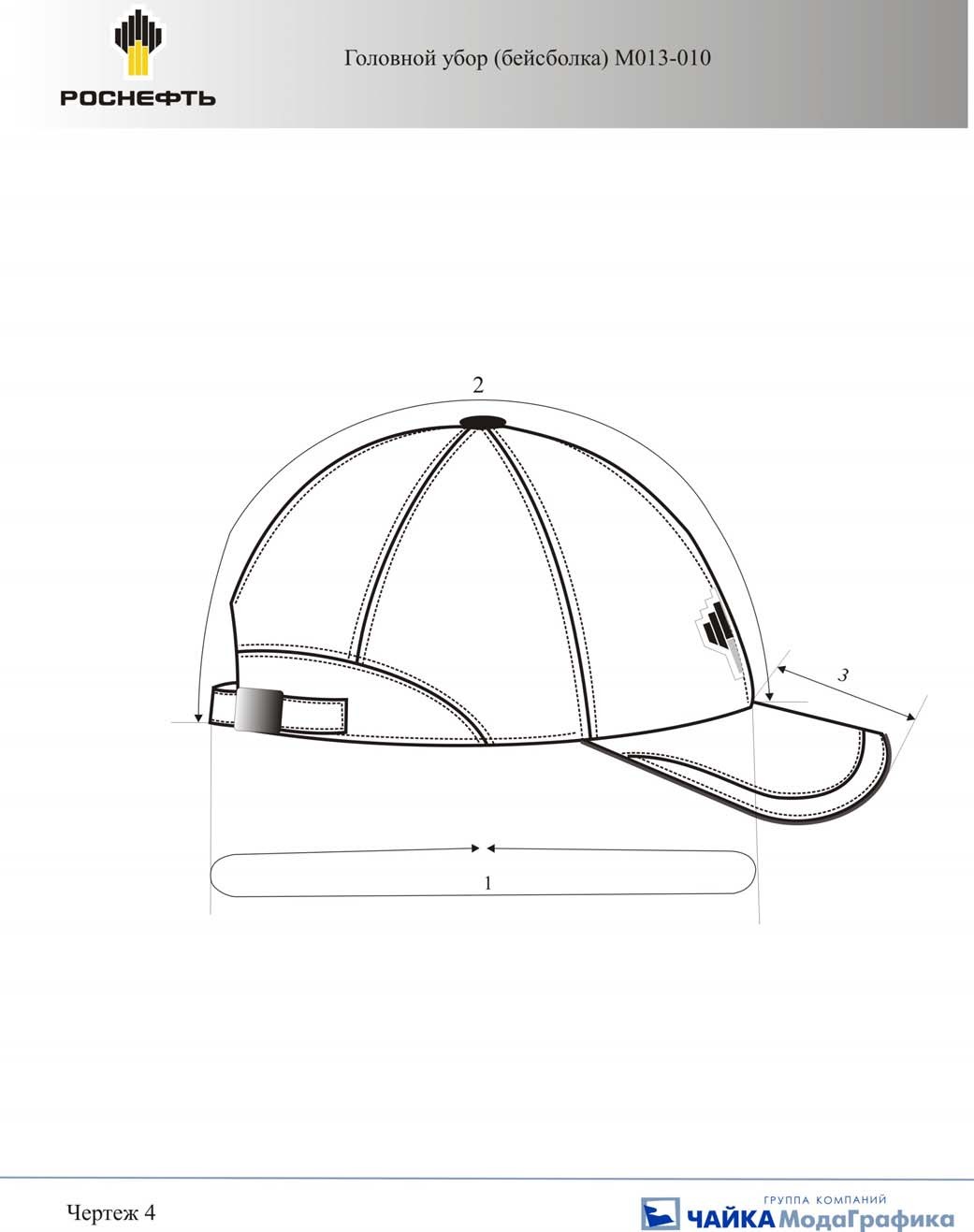

Бейсболка М013-10 (чертеж4)

1

Длина внутренней окружности

57

59

61

± 0,5

2

Длина продольной дуги

45,3

47,3

± 0,5

3

Длина козырька

7,0

7,0± 0,5





МАРКИРОВКА И УПАКОВКА Маркировка и упаковка головных уборов согласно требованиям настоящих ТО и  ГОСТ 10581, ГОСТ 12.4.115. Обозначение по защитным свойствам - ГОСТ 12.4.103 (п.2). Обозначения символами по уходу - ГОСТ Р ИСО 3758.
РЕКОМЕНДАЦИИ ПО УХОДУ ЗА ИЗДЕЛИЕМ

ПАМЯТКА – ИНСТРУКЦИЯ ПО УХОДУ ЗА ГОЛОВНЫМИ УБОРАМИ

ВЯОЭКВРСЕПМЛУАТАЦИИ        :

Ткани смесовые

1- Стирать изделия при температуре 60 °С, с последующим глажением. 2- Изделие нельзя подвергать воздействию отбеливающих веществ.

Гладить при температуре нижней плиты утюга не более 150 °С. Изделия с сильными загрязнениями следует подвергать химической чистке с применением тетрахлорэтилена, бензина с применением обычных процессов обработки. Изделие может подвергаться сушке в барабанной сушилке при более низкой температуре.

Ткани хлопчатобумажные

1- Стирать изделия при температуре 70 °С, с последующим глажением. 2- Изделие нельзя подвергать воздействию отбеливающих веществ.

Гладить при температуре нижней плиты утюга не более 150 °С. Изделия с сильными загрязнениями следует подвергать химической чистке с применением бензина, трифтортрихлорэтаном с применением обычных процессов обработки Изделие может подвергаться сушке в барабанной сушилке при более низкой температуре.

Приложение А.

А.2. Технический рисунок головного убора М013-08 – бейсболка Чертеж А.2.

Приложение В (справочное)

Перечень документов, на которые даны ссылки в данных ТУ



ГОСТ 12.4.031-84

Средства индивидуальной защиты. Определение сортности


ГОСТ 12.4.103-83

Система стандартов безопасности труда.

Одежда специальная защитная, средства индивидуальной защиты  ног и рук. Классификация.

ГОСТ 12807-2003

Изделия швейные. Классификация стежков, строчек и швов.

ГОСТ 29122-91

Средства индивидуальной защиты. Требования к стежкам, строчкам и швам.

ГОСТ Р ИСО

3758-2007

Изделия текстильные. Маркировка символами по уходу.

ТУ 17-08-635-93

Головные уборы Технические условия.
