Мобильный помывочный комплекс «МПК-12»

МОБИЛЬНЫЙ

ПОМЫВОЧНЫЙ

КОМПЛЕКС

«МПК-12»

г. Хабаровск

Общество с ограниченной ответственностью

Разработано и изготовлено обществом с ограниченной ответственностью «Инновации». Предназначено для силовых структур и предприятий осуществляющих свою деятельность в полевых условиях в летнее и зимнее время.

2015г.

Разработано и изготовлено обществом с ограниченной ответственностью «Инновации» (г. Хабаровск). Предназначено для предприятий осуществляющих свою деятельность в полевых условиях в летнее и зимнее время.

       Изделие разработано под габаритные размеры:

В собранном состоянии – под габарит кузова бортового автомобиля «Урал, КамАЗ» В развёрнутом состоянии – под габарит армейской палатки УСБ-56.

Так же, при разработке изделия учитывалась ремонтопригодность и общедоступность узлов и элементов конструкции:

простота, лёгкость и удобство разборки и сборки руками или с минимальным набором инструментов заложенное при конструировании деление изделия, или его ремонтопригодных частей, на типовые элементы замены (ТЭЗ) физическое наличие нового ТЭЗ взамен отказавшего/износившегося (общедоступность практически в любой торгово-промышленной розничной сети) возможность определения того, что именно необходимо заменить, с точностью до ТЭЗ

Расходный бак, выполнен путём экструзионной сварки (по ГОСТ 16310-80) из листового полиэтилена низкого давления марки ПЕ-100 толщиной 6-8 мм. (Данный материал пригоден для хранения питьевой воды (сертификат соответствия РОСС RU. АЮ46.Н00323))

Водопроводная арматура: Трубы полимерные для питьевого водоснабжения (по ГОСТ 54475-2011), Муфты комбинированные разъёмные и неразъёмные (по ГОСТ 356-80, ГОСТ 26996-86, ГОСТ 12.2.003-91, ГОСТ 6211-81, ГОСТ 15763-91), Краны латуниевые шаровые водопроводные (по ГОСТ 9702-87),  использовались общедоступные, реализуемые в розничной торговле для использования в питьевых системах водоснабжения.

Элементы стальных конструкций (раздвижная нижняя станина, неразборная верхняя станина,  опорные стойки), использовались общедоступные, реализуемые в розничной торговле: трубы профильные и круглые, горячекатаные, с толщиной стенки 2-3 мм., из стали ПФ-3. (по ГОСТ 3262-75, ГОСТ 8645-68).

Соединения металла производилось путём электросварки (по ГОСТ 6996-66), электродами электродуговой сварки d-4,0 мм.(по ГОСТ 9466-75 и ГОСТ 9467-75).

Метизы: Болты (по ГОСТ 7798-70, ГОСТ 15589-70. DIN 933, DIN 961), Гайки (по ГОСТ 5927-70, DIN934), стяжки-талреп (по ГОСТ 9690-71), использовались общедоступные, реализуемые в розничной торговле.

Вся комплектующая арматура укладывается в нижнюю и верхнюю части расходного бака, и не выходят за его габариты. Для удобства погрузки-разгрузки и переноски изделия, с наружной стороны в корпусе бака предусмотрены ручки.

Транспортировка изделия в собранном состоянии, осуществляется грузовым бортовым автомобилем типа «Урал», «КамАЗ», и рассчитан для его размещения поперёк кузова автомобиля.

В развёрнутом состоянии, в зимнее время, изделие рассчитано на размещение в армейской палатке УСБ-56, что позволяет дополнительно разместить в палатке место для раздевания и одевания.

В летнее время – под навесом, маскировочной сетью, либо открытым небом.

Для контроля уровня воды и её температуры, снаружи расходного бака установлены: термометр и уровень контроля количества воды.

Подогрев расходного бака, осуществляется твёрдотопливным проточным водонагревателем (ТПВ). Расходный бак и ТПВ, соединяются гибким шлангом.

НЕДОПУСТИМО ПРОИЗВОДИТЬ НАГРЕВ ВОДЫ В РАСХОДНОМ БАКЕ СВЫШЕ  +60  ОС.

Назначение изделия.

Изделие - Полевой помывочный комплекс «ППК-12», с возможностью подогрева воды дровяной печью (далее «изделие») предназначен для осуществления помывки людей в полевых условиях.

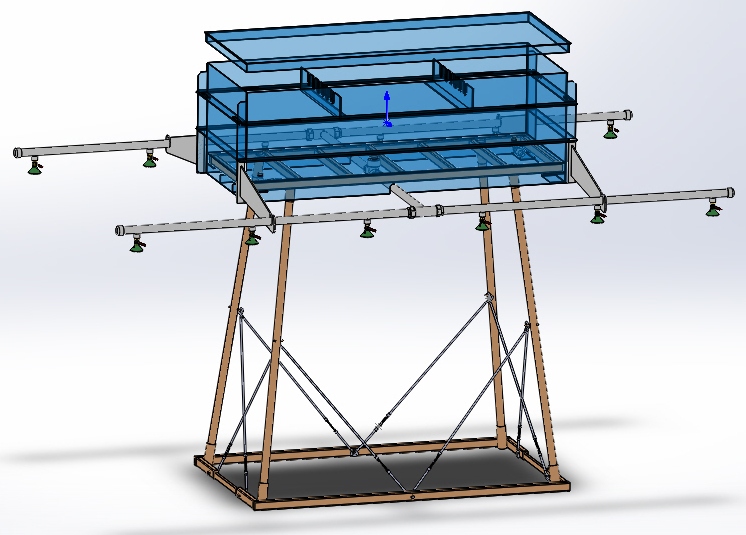

РАВЁРНУТОЕ СОСТОЯНИЕ

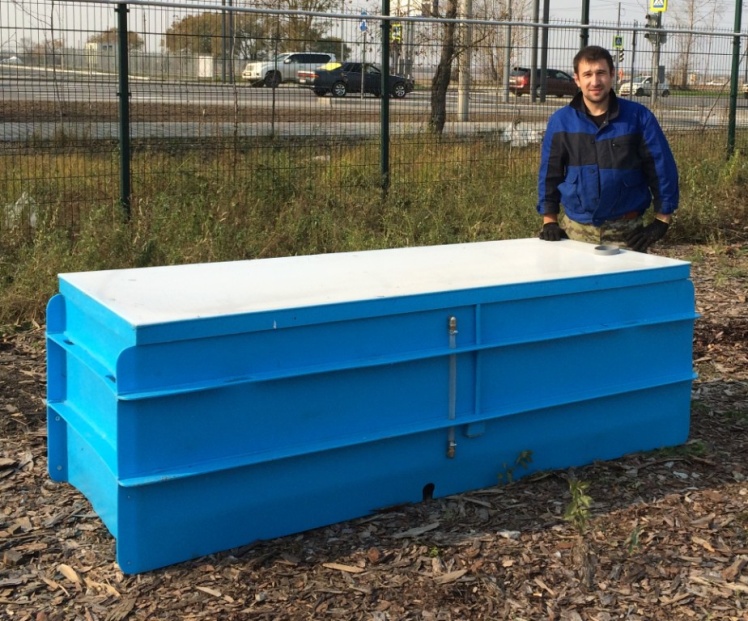

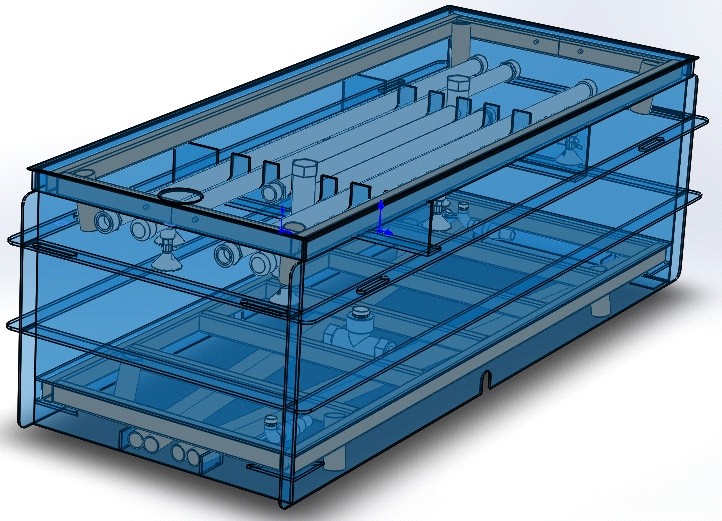

СОБРАННОЕ СОСТОЯНИЕ

Технические характеристики

Производительность (25л./1чел.)  – 44 чел/час.

Количество помывочных  мест  - 12

Объём бака – 1100л.

Габарит  в  сложенном  состоянии  м. (Д/Ш/В)  – 2,35х1,0х0,8

Габарит в развёрнутом состоянии м. (Д/Ш/В)  – 4,3х2,4х2,85

Вес  – 165 кг

Температура эксплуатации –  -55 оС …+55оС

Время нагрева воды  -  зависит от конструкции теплообменника.

Составные части изделия.

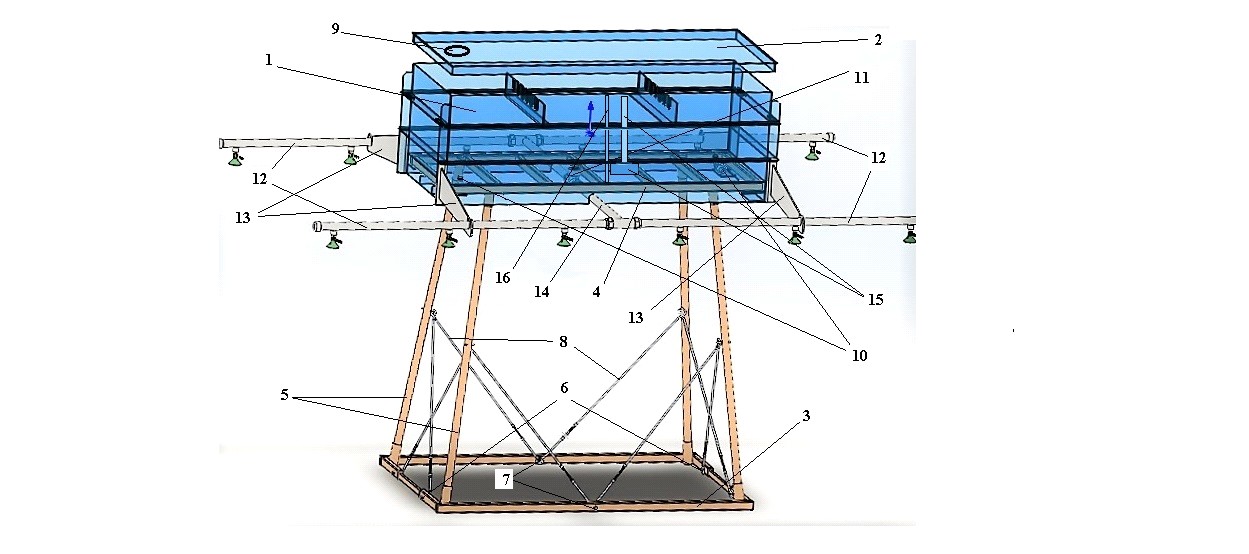

Расходный бак 1100 л.  – 1 Крышка бака– 1 Раздвижная нижняя станина  - 1 Неразборная верхняя станина  - 1 (жёстко закреплённая в нижней части расходного бака) Опорная стойка - 4 Стопорно-упорный болт  - 4 Упорный болт  - 2 Стяжка-талреп  - 8

Крышка (заглушка) заливного отверстия  - 1 Отвод магистрали подогрева с кранами  - 2 Отвод выходной  - 1 Трубопровод с 3-мя леечными   выходами и кранами  - 4 Держатель трубопровода  - 4 Разветвитель трубопровода  - 2 Датчик контроля температуры  - 1 Уровень контроля воды  - 1

Порядок сборки

Собранное изделие расположить на горизонтальной поверхности  площадью 4х3 метра.

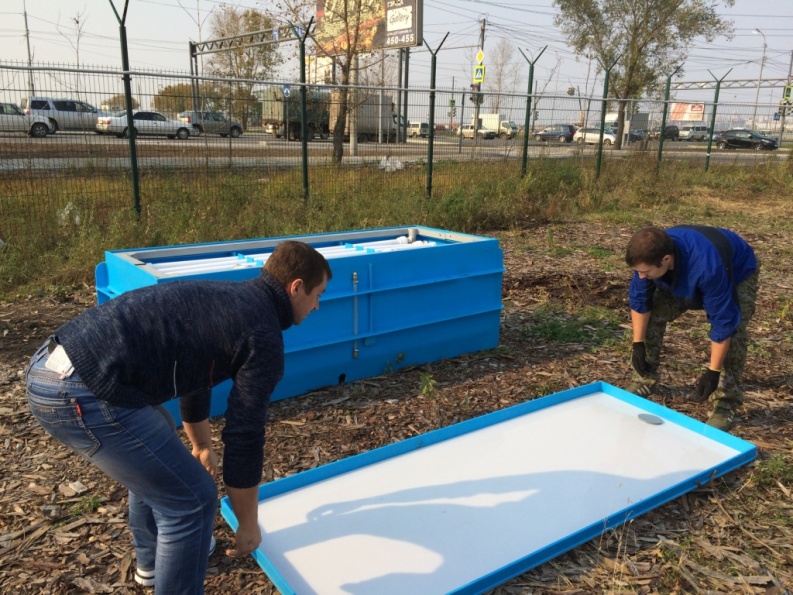

Открыть крышку (2) и опрокинув её внутренней частью вверх, положить в сторону.

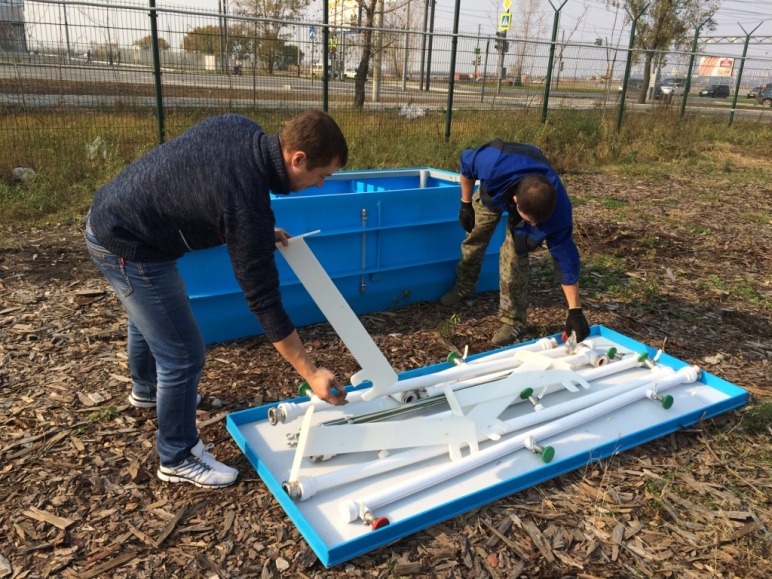

Извлечь из расходного бака (1) и положить в опрокинутую крышку:  трубопровод с леечными выходами (12) держатели трубопровода (13) стопорно-упорные болты (6) и (7) стяжки-талрепы (8).

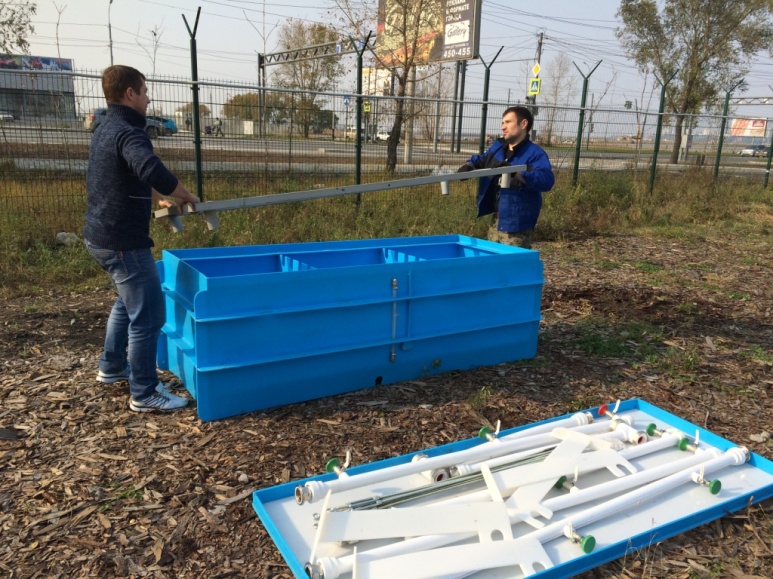

Извлечь из расходного бака (1) раздвижную нижнюю станину (3), и положить её в сторону.

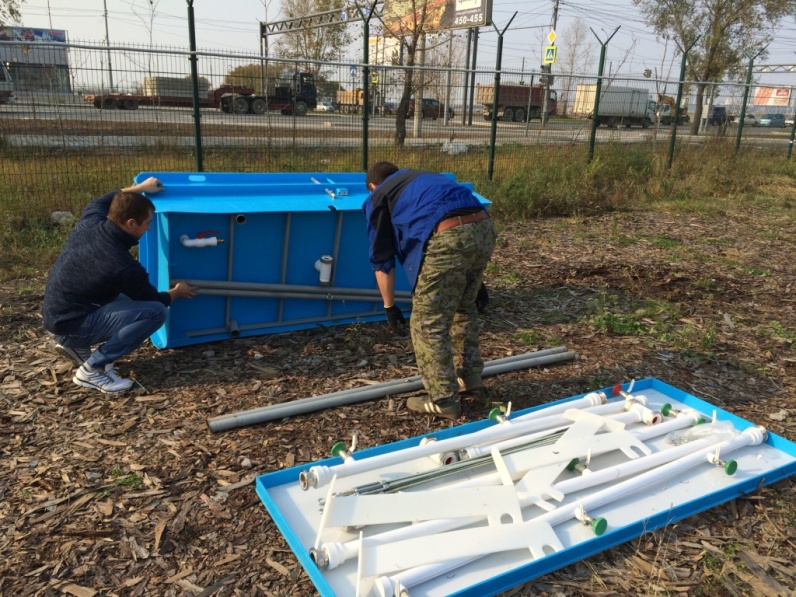

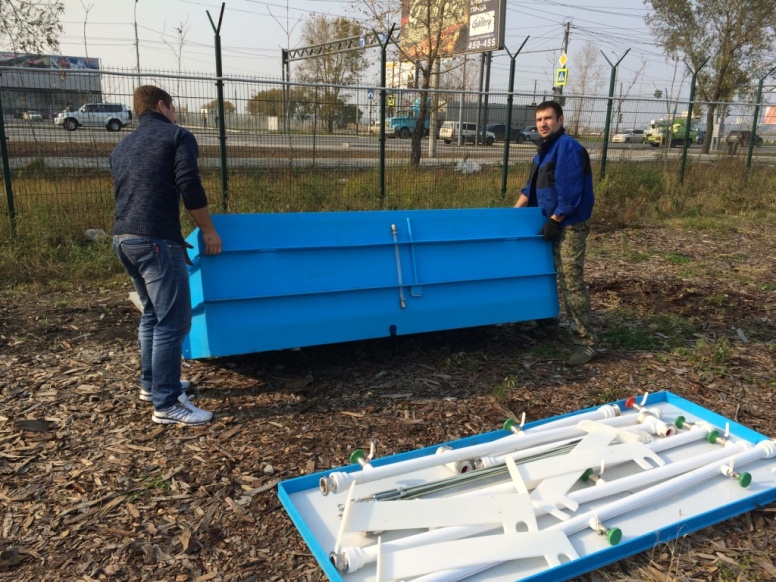

Опрокинуть на бок расходный бак (1).
Из нижней части расходного бака (1), извлечь опорные стойки (4) и положить их в сторону.

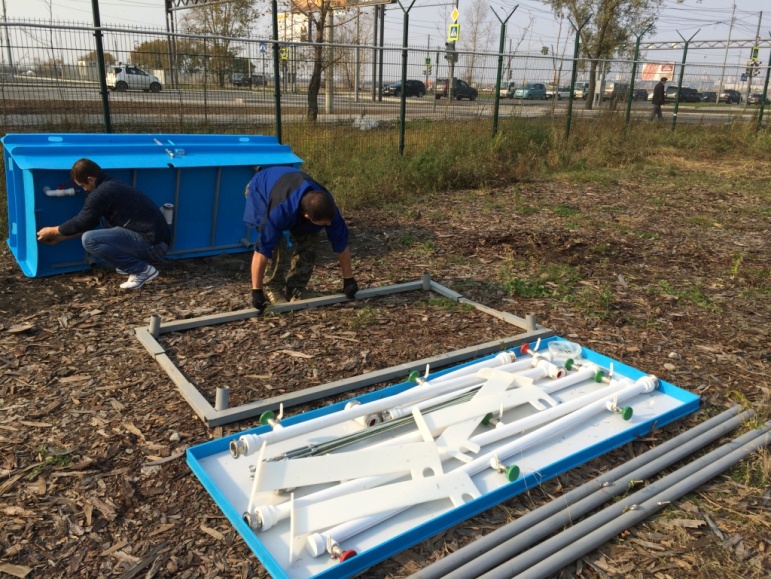

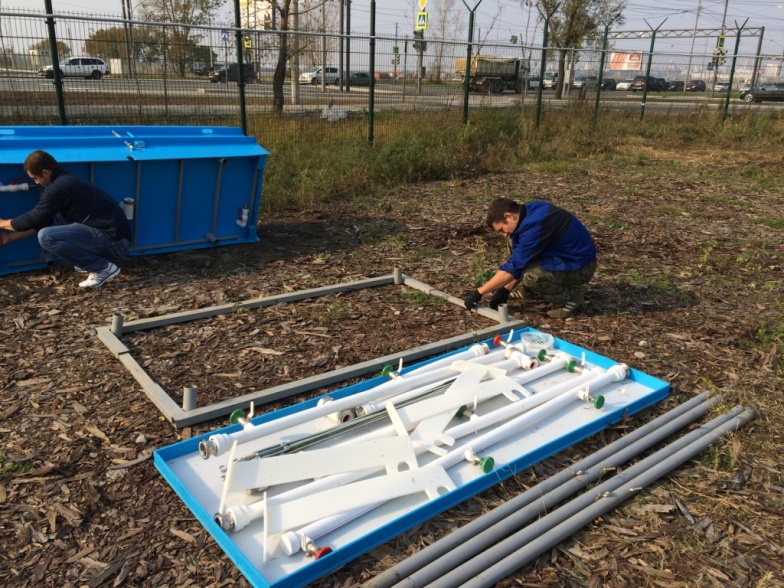

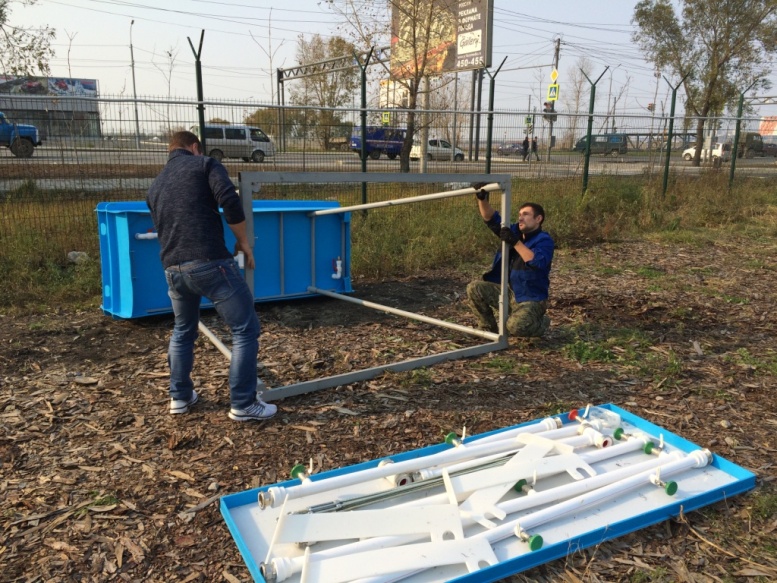

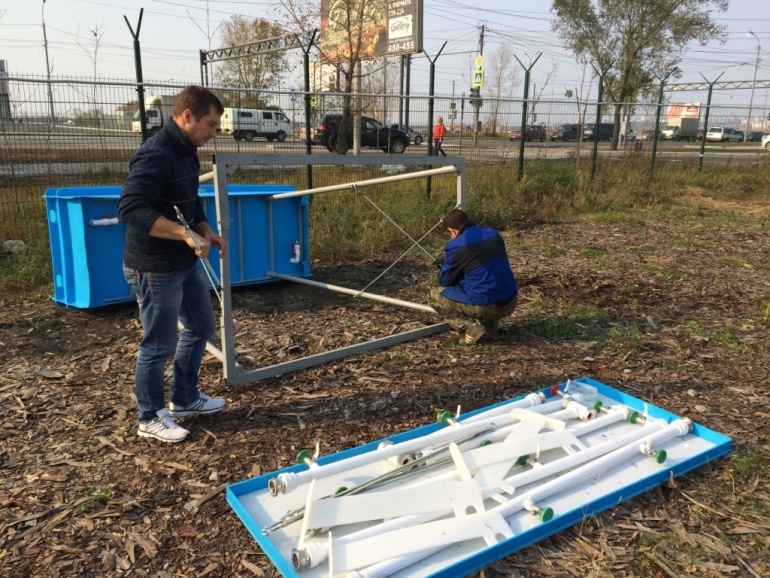

Раздвинуть нижнюю станину (3) до совпадения стопорных отверстий, расположив её упорными стаканами в верх.
Через стопорные отверстия зафиксировать нижнюю станину (3) стопорно-упорными болтами (6).
Нижнюю станину (3), развернуть на бок так, чтобы упорные стаканы нижней станины (3) и верхней станины (4) располагались по направлению напротив друг друга соответственно.
Вставить опорные стойки (5) в опорные стаканы нижней и верхней станин, при этом указательные стрелки на опорных стойках (5),  должны указывать на нижнюю станину (3).
Стяжками-талреп (8) стянуть опорные стойки (5), фиксируя кольцевую часть стяжки-талреп (8) к стопорно-упорным болтам (6) (Крючковую часть стяжки-талреп (8) зафиксировать в петли, расположенные в опорных стойках (5). Стянуть рукой стяжки-талреп (8) до упора, без применения ключа либо иного рачага.

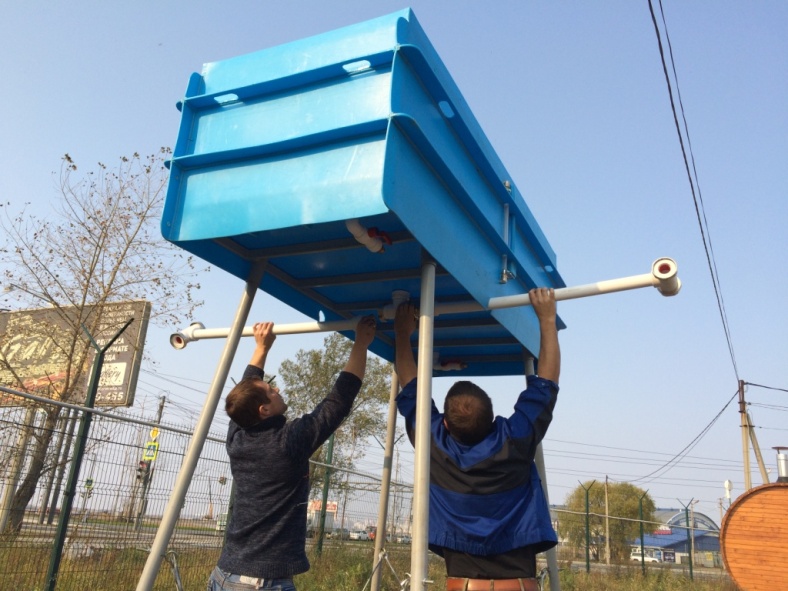

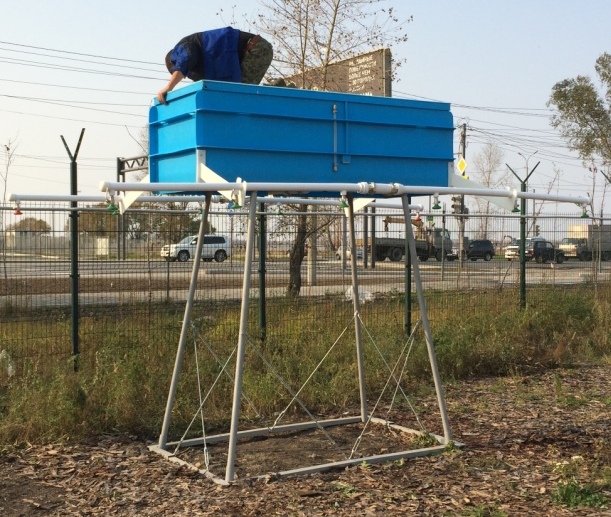

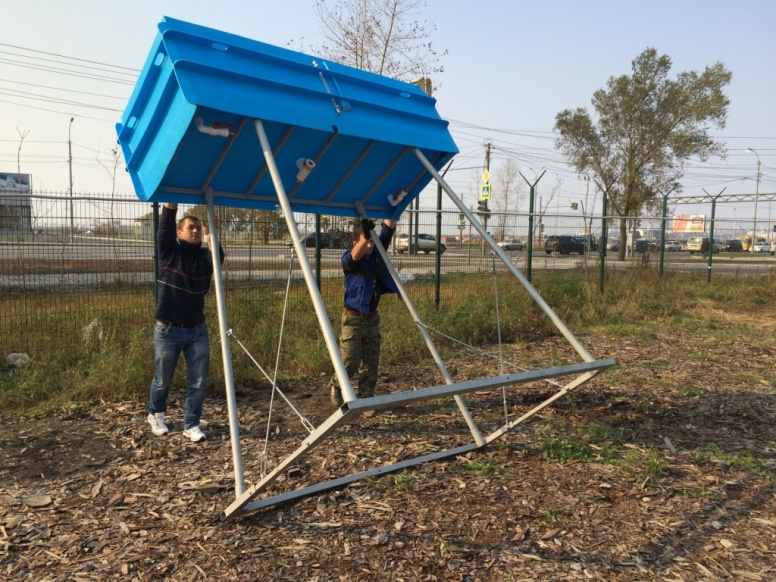

Установить крышку бака (2) на расходный бак (1) и зафиксировать. Собранную конструкцию поднять и установить на нижнюю станину (3), в вертикальное положение.

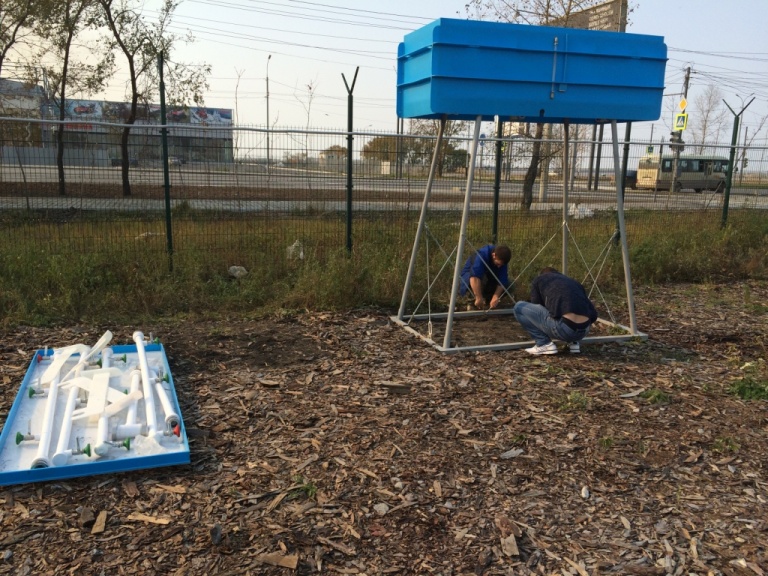

Стяжками-талреп (8) стянуть опорные стойки (5), фиксируя кольцевую часть стяжки-талреп (8) к упорным болтам (7) Стянуть рукой стяжки-талреп (8) до упора, без применения ключа либо иного рачага.
Разветвитель трубопровода (14), вставить в вырез в нижней части расходного бака (1), соединить с отводом выходным (11).

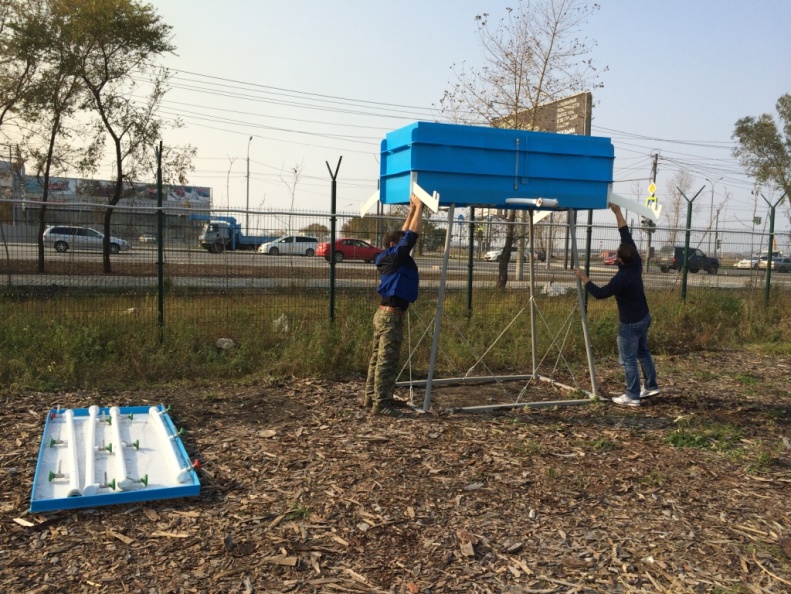

К стенкам расходного бака (1), закрепить держатели трубопровода (13).

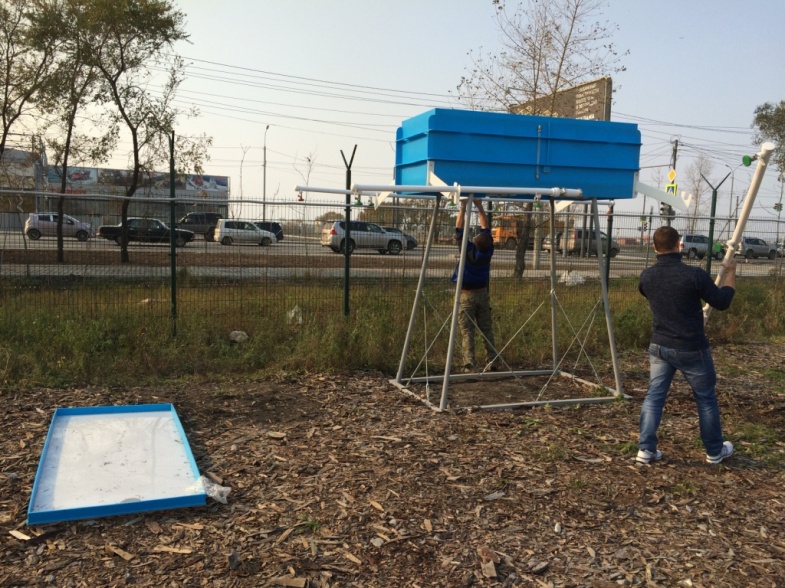

В держатель трубопровода (13) вставить трубопровод с 3-мя леечными  выходами и кранами (12), после чего соединить с разветвителем трубопровода (14). Аналогичным образом установить и последующие элементы трубопровода.
Разборку изделия производить в обратном порядке.

К собранному изделию, готовому к эксплуатации, при необходимости нагрева воды, возможно присоединить нагревательную дровяную печь. (поставляется отдельно), либо иное водонагревательное оборудование, которое возможно эксплуатировать в полевых условиях.

Порядок подключения ТПВ.

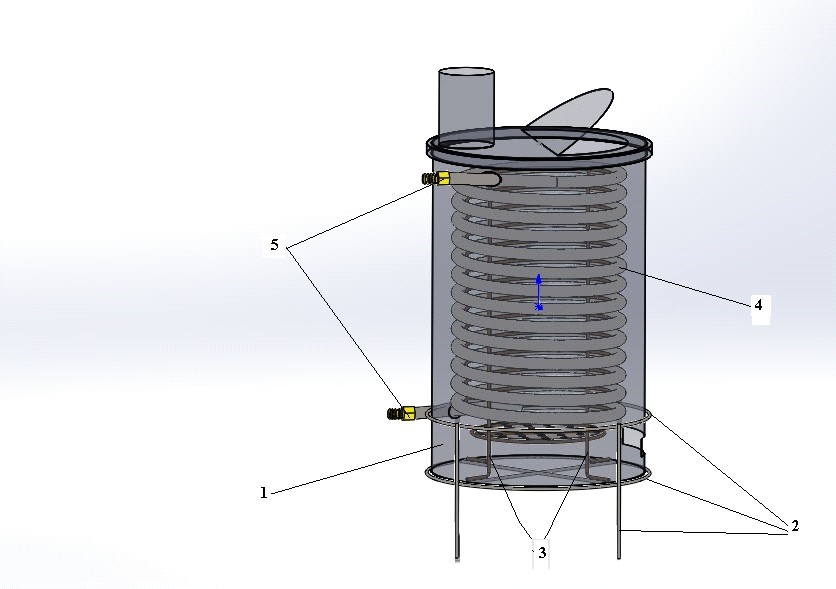

Корпус ТПВ Подставка Кронштейн змеевика Змеевик Соединительные муфты

Соединительные муфты(5) змеевика (4), с подсоединяется гибким шлангом d-25мм., к изделию, через отводы магистрали подогрева (10), с помощью обжимных хомутов.

Гибкий шланг, идущий от верхней соединительной муфты ТПВ к отводу магистрали трубопровода, не должен провисать ниже уровня верхней соединительной муфты.

Порядок  транспортировки

               Транспортировка изделия в собранном состоянии, осуществляется грузовым бортовым автомобилем типа «Урал», «КамАЗ», и рассчитан для его размещения поперёк кузова автомобиля.

Меры безопасности при эксплуатации

При эксплуатации ЗАПРЕЩАЕТСЯ:

Бросать изделие с борта автомашины. Передвигать собранное изделие с заполненным расходным баком. Виснуть (подтягиваться) или цепляться на элементах трубопровода, стяжках-талреп, опорных стойках, рёбрах жёсткости расходного бака. Залазить на собранную конструкцию. Дёргать за опорные стойки, уровень контроля воды и стяжки-талреп. Не вешать бельё, полотенца и иные предметы на элементы трубопровода и стяжки-талрепы. Во время эксплуатации не открывать (закрывать) без надобности краны магистрали подогрева. Использовать изделие в близи открытого огня Осуществлять нагрев воды в расходном баке свыше 50  ОС. Использовать ТПВ без заполненного и подключенного к расходному баку змеевика. ПРОИЗВОДИТЬ НАГРЕВ ВОДЫ В РАСХОДНОМ БАКЕ СВЫШЕ  +50  ОС.
