в строительстве»
8. средство обучения

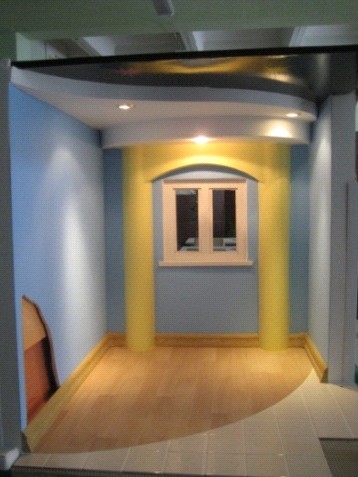

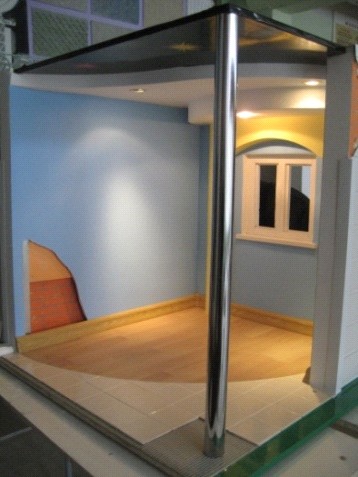

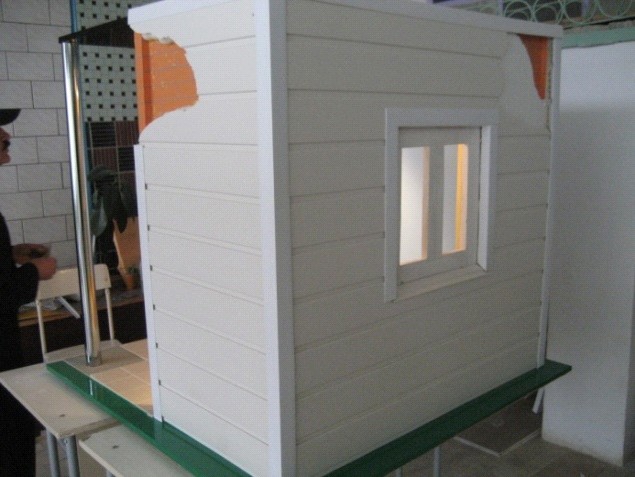

8.1. МАКЕТ «СОВРЕМЕННЫЕ ТЕХНОЛОГИИ
В СТРОИТЕЛЬСТВЕ»
Макет представляет собой имитацию жилого помещения с элементами внутренней и наружной отделки. Является учебно-наглядным пособием, применяемым при изучении отделочно-строительных работ дисциплин «Специальная технология» и «Производственное обучение».
Макет позволяет наглядно рассмотреть наружную отделку стен пенопластом, пеноизолом, минеральной ватой и др., внутреннюю отделку помещений: утепление стен, установку колонн, выполнение арок, окраску стен водоэмульсионными составами, отделку подвесных и натяжных потолков с точечным освещением, устройство комбинированного пола на бетонном основании ламинатом или метлахской плиткой.
На макете показаны различные системы утепления наружных стен.
Технические характеристики | |
Габаритные размеры, мм | 1000Ч1000Ч1000 |
Масса, кг | 200 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №4/2013 от 01.01.2001, выданное УО «Пинский государственный профессиональный лицей строителей».
Автор: – мастер производственного обучения УО «Пинский государственный профессиональный лицей строителей».
Адрес: 225710, Брестская обл., 41.
Тел.: 8 (0165) 34-14-29.

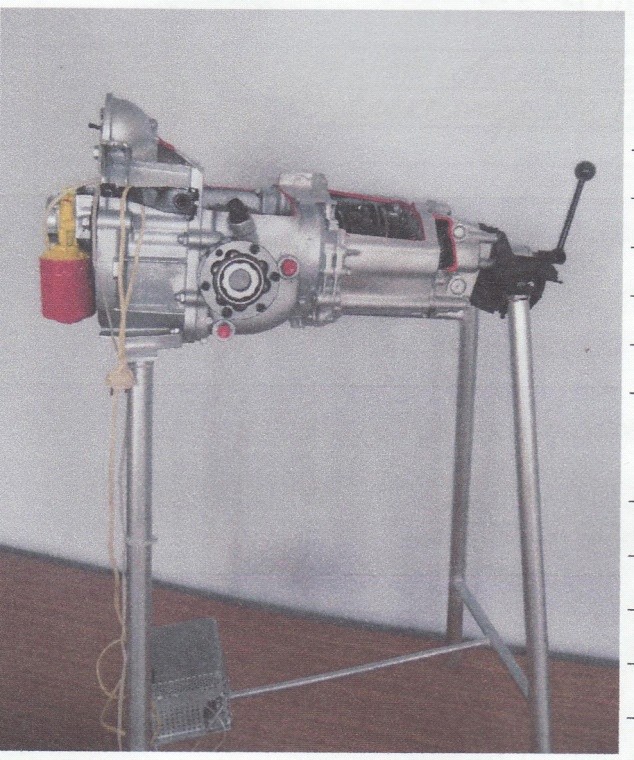

8.2. ТРАНСМИССИЯ ПЕРЕДНЕПРИВОДНОГО ЛЕГКОВОГО АВТОМОБИЛЯ «ТПЛА-2»
Наглядное пособие представляет действующую модель работы двигателя и трансмиссии автомобиля, на которой в разрезе показан принцип работы коробки переключения передач и трансмиссии автомобиля с передним приводом колес. Применяется при изучении тем «Двигатель», «Трансмиссия» дисциплины «Устройство автомобилей».
Модель состоит из коробки переключения передач, главной передачи, деференциала, полуоси, шарниров, электропривода. Приводится в действие электродвигателем через понижающий трансформатор.
Модель наглядно демонстрирует изменения направления потока мощности при переключении передач, разрыв потока мощности при выключении муфты сцепления, кинематических связей, механизмов и систем двигателя внутреннего сгорания.
Технические характеристики | |
Габаритные размеры, мм | 500Ч900Ч110 |
Масса, кг | 30 |
Напряжение питания, В | 220 |
Мощность электропривода, Вт | 12 |
Статус прав интеллектуальной собственности: удостоверения на рационализаторское предложение № 000, № 000 от 01.01.2001, выданное УО «Пинский государственный профессиональный лицей мебельного производства и автомобильного транспорта».
Авторы: – мастер производственного обучения, – учащийся УО «Пинский государственный профессиональный лицей мебельного производства и автомобильного транспорта».
Адрес: 225710, Брестская обл.,
0.
Тел.: 8 (0165) 34-70-99.

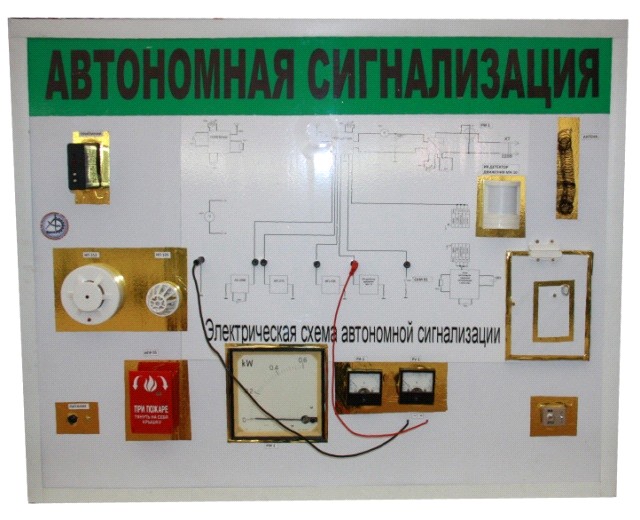

8.3. ДЕМОНСТРАЦИОННЫЙ СТЕНД «АВТОНОМНАЯ СИГНАЛИЗАЦИЯ»
Стенд «Автономная сигнализация» предназначен для наглядной демонстрации работы пожарной и охранной сигнализаций.
Содержит все элементы современной сигнализации, радиодатчик, электрическую схему, позволяющую производить замеры напряжений до и после срабатывания датчиков сигнализации.
Технические характеристики | |
Габаритные размеры, мм | 1000Ч800Ч200 |
Масса, кг | 5,6 |
Напряжение питания, В | 220 |
Радиус действия радиодатчика, м | до 1500 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №13 от 01.01.2001, выданное УО «Гомельский государственный профессионально-технический колледж электротехники».
Автор: – учащийся УО «Гомельский государственный профессионально-технический колледж электротехники».
Адрес: 246007, -б.
Тел.: 8 (0232) 68-41-63.

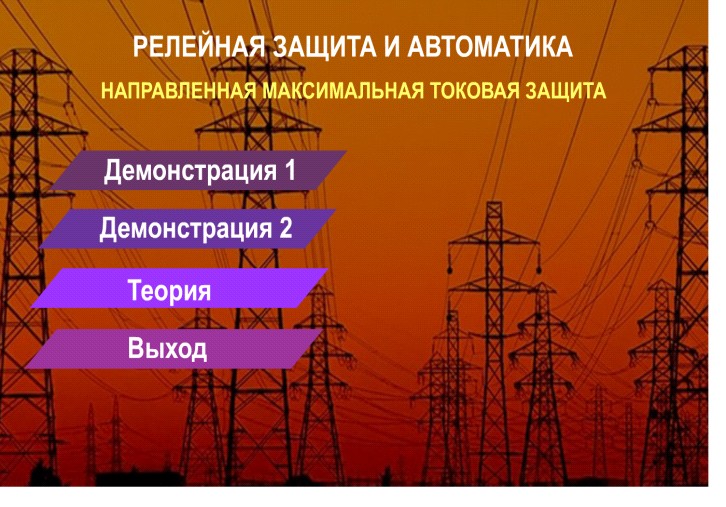

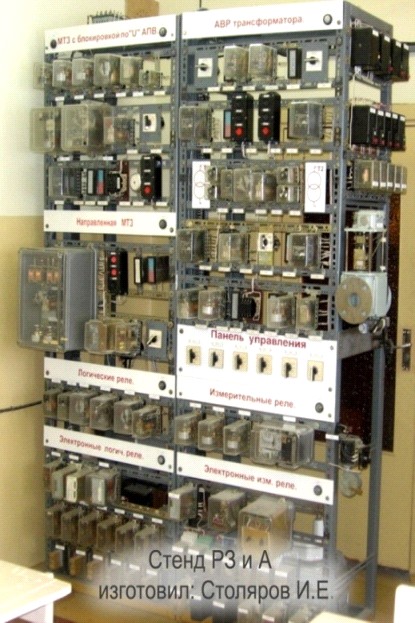

8.4. ПРОГРАММИРОВАННЫЙ КОМПЛЕКС «направленная максимальная токовая защита»
Программированный комплекс включает электронную программу и действующий стенд «Релейная защита и автоматика», используется для проведения теоретических и практических занятий дисциплины «Релейная защита и автоматика» раздела «Токовые защиты».
Программа позволяет изучить теоретический материал по темам «Автоматическое повторное включение», «Автоматическое включение резерва», «Максимальная направленная токовая защита», наглядно демонстрирует поэтапное действие схемы «Направленная максимальная токовая защита».
Программный комплекс содержит различные формы контроля знаний учащихся: перечень вопросов, тестовые задания.
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №08/2013 от 01.01.2001, выданное УО «Гродненский государственный профессиональный электротехнический колледж им. И. Счастного».
Автор: – преподаватель УО «Гродненский государственный профессиональный электротехнический колледж им. И. Счастного».
Адрес: 230005, 1/2.
Тел.: 8 (0152) 74-27-46.

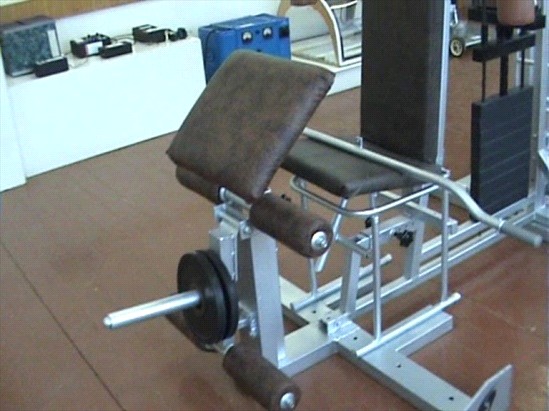

8.5. ТРЕНАЖЕР «СКОРПИОН-М»
Тренажер «Скорпион-М» предназначен для выполнения физических упражнений на все группы мышц.
Он универсален, позволяет выполнять до 22 упражнений. Состоит из верхнего и нижнего блоков, «Бабочки», съемной перекладины, шведской стенки, съемных брусьев, стола Лари-Скота, регулируемой стойкой под штангу, универсальной подвижной скамьи с регулирующими спинкой и сиденьем, тренажером для ног.
Тренажер имеет прочную конструкцию, легко регулируется и демонтируется.
Технические характеристики | |
Габаритные размеры, мм | 3000Ч1200Ч2250 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №16 от 01.01.2001, выданное УО «Новогрудский государственный сельскохозяйственный профессиональный лицей».
Автор: – руководитель физического воспитания УО «Новогрудский государственный сельскохозяйственный профессиональный лицей».
Адрес: 231400, Гродненская обл., 8.
Тел. 8 (0159) 72-17-84, 72-23-66.

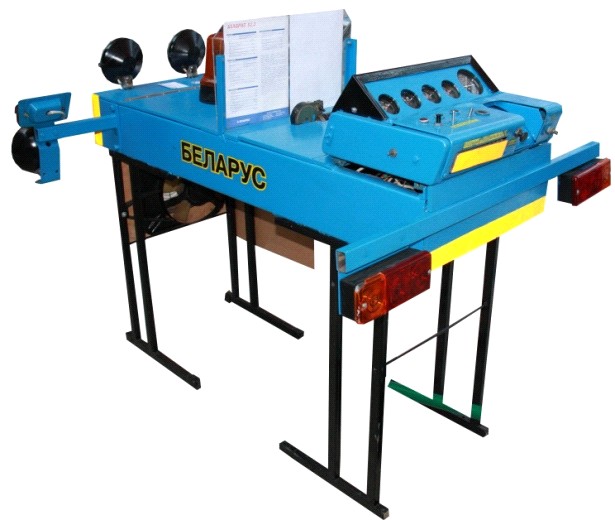

8.6. ТРЕНАЖЕР
«ЭЛЕКТРООБОРУДОВАНИЕ ТРАКТОРА МТЗ-80/82»
Тренажер предназначен для изучения схемы электрооборудования трактора, работы контрольно-измерительных приборов, приборов освещения и сигнализации. Изготовлен из комплектующих деталей трактора.
На металлической основе тренажера размещен пульт управления всеми системами электрооборудования, пусковое устройство двигателя и контрольно-измерительные приборы (амперметр, манометр, приборы температуры воды и давления масла, электродвигатель со стеклоочистителем и включателем, приборы освещения и световой сигнализации, указатели поворотов, центральный переключатель и переключатели света, аварийный кнопочный выключатель и др.).
Технические характеристики | |
Габаритные размеры, мм | 500Ч1200Ч1100 |
Масса, кг | 60 |
Напряжение питания, В | 12 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №21 от 01.01.2001, выданное ГУО «Областной аграрно-технический профессиональный лицей».
Автор: – преподаватель, педагог дополнительного образования ГУО «Областной аграрно-технический профессиональный лицей».
Адрес: 222720, Минская обл., .
Тел.: 8 (01716) 5-44-20, 5-51-98.

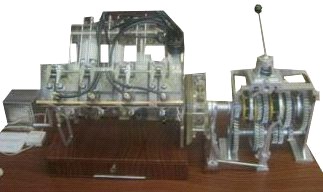

8.7. МОДЕЛЬ ДЛЯ ДЕМОНСТРАЦИИ РАБОТЫ ДВИГАТЕЛЯ И ТРАНСМИССИИ АВТОМОБИЛЯ
Модель используется в качестве учебного наглядного пособия для изучения учебного материала дисциплин «Устройство тракторов» и «Устройство автомобилей». Позволяет увидеть принцип работы двигателя в комплексе с трансмиссией автомобиля, наблюдать перемещение и вращение шестерен, расположенных внутри конструкции, при включении и переключении различных передач в трансмиссии, работу элементов механизма сцепления.
Модель состоит из двигателя внутреннего сгорания, выполненного из оргстекла и пластмассы, сцепления и коробки передач. Система зажигания выполнена в виде электрических лампочек, включающихся при помощи трансформатора. Поршневая система приводится в действие вручную.
Технические характеристики | |
Габаритные размеры, мм | 500Ч120Ч600 |
Масса, кг | 18 |
Напряжение питания, В | 220 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №3 от 01.01.2001, выданное УО «Смолевичский государственный аграрно-технический профессиональный лицей».
Автор: – заместитель директора по учебно-производственной работе УО «Смолевичский государственный аграрно-технический профессиональный лицей».
Адрес: 222201, Минская обл., 9.
Тел.: 8 (01776) 5-52-56.
8.8. ТРЕНАЖЕР «ПОДНЯТИЕ ТОКОПРИЕМНИКА ЭЛЕКТРОВОЗА»
Тренажер используется в качестве учебного наглядного пособия для изучения устройства электровозов и электропоездов при подготовке учащихся по единичным квалификациям: «Помощник машиниста электровоза», «Помощник машиниста электропоезда», «Слесарь по ремонту подвижного состава».
Тренажер состоит из стенда со схемой на светодиодах, наглядно показывающей процесс поднятия токоприемника и тумбы с деталями электровоза. Тренажер имеет электронную и механическую части, взаимодействующие между собой. В электронной части показаны устройства, участвующие в процессе поднятия токоприемника электровоза и их взаимодействие. В механической части установлены компрессор с электрическим приводом, резервуар для хранения запаса сжатого воздуха, электропневматические вентили, трубопровод, токоприемник, главный выключатель, участок контактной сети с опорами.
Технические характеристики стенда | |
Габаритные размеры, мм | 2000Ч1500Ч15 |
Масса, кг | 100 |
Напряжение питания, В | 380 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №12 от 01.01.2001, выданное УО «Минский государственный профессионально-технический колледж железнодорожного транспорта им. ».
Авторы: – мастер производственного обучения, педагог дополнительного обучения, – мастер производственного обучения, педагог дополнительного обучения УО «Минский государственный профессионально-технический колледж железнодорожного транспорта им. ».
Адрес: 220116, .
Тел.: 8 (017) 272-74-98.

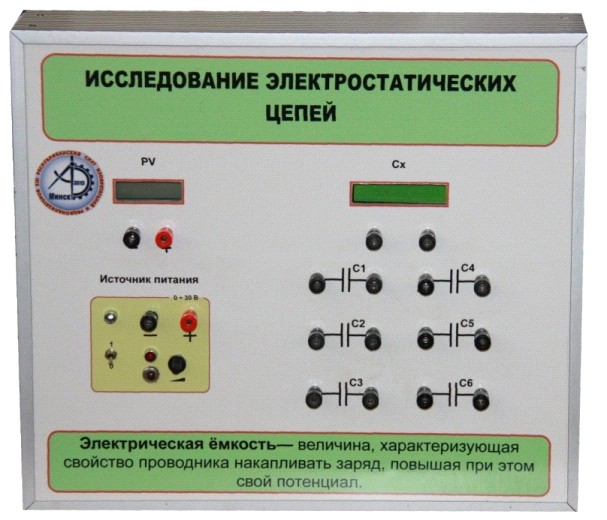

8.9. ЛАБОРАТОРНЫЙ СТЕНД
«ИССЛЕДОВАНИЕ ЭЛЕКТРОСТАТИЧЕСКИХ ЦЕПЕЙ»
Лабораторный стенд предназначен для изучения учебного материала дисциплин «Электротехника», «Теоретические основы электротехники» и проведения лабораторной работы по теме «Исследование электростатических цепей».
Стенд состоит из набора конденсаторов различной емкости, соединенных между собой последовательно, параллельно или смешанно, цифрового измерителя емкости с автоматическим выбором пределов измерения, цифрового вольтметра и регулированного источника питания с защитой от короткого замыкания.
Технические характеристики | |
Габаритные размеры, мм | 380Ч350Ч100 |
Масса, кг | 3 |
Напряжение питания, В | 230 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение № 000 от 01.01.2001, выданное УО «Минский государственный колледж электроники».
Авторы: – мастер производственного обучения, – преподаватель УО «Минский государственный колледж электроники».
Адрес: 220108, 1.
Тел.: 8 (017) 212-11-62.
8.13. УЧЕБНЫЙ СТЕНД

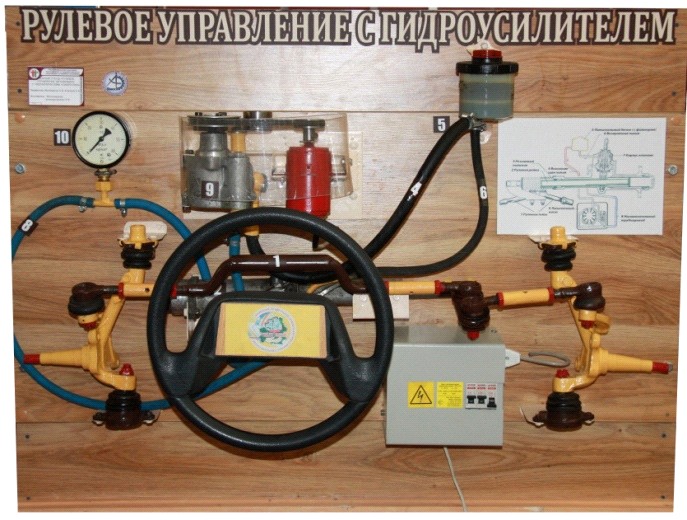

8.10. УЧЕБНЫЙ СТЕНД «РУЛЕВОЕ УПРАВЛЕНИЕ АВТОМОБИЛЯ
С ГИДРАВЛИЧЕСКИМ УСИЛИТЕЛЕМ СЭ-1 РУ»
Стенд используется для изучения общего устройства рулевого управления автомобиля с гидравлическим усилителем и демонстрации неисправностей в деталях и механизмах рулевого управления.
Для работы гидравлического насоса используется электрический блок управления, представляющий электродвигатель с понижающим трансформатором, защитой от перегрузки и токов короткого замыкания. Запуск электродвигателя приводит во вращение вал насоса гидроусилителя рулевого управления.
Технические характеристики | |
Габаритные размеры, мм | 500Ч900Ч1200 |
Масса, кг | 8 |
Напряжение питания, В | 12 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №5 от 01.01.2001, выданное УО «Могилевский государственный экономический профессионально-технический колледж».
Авторы: – мастер производственного обучения, – мастер производственного обучения, – мастер производственного обучения УО «Могилевский государственный экономический профессионально-технический колледж».
Адрес: 212003, 6-а.
Тел.: 8 (0222) 25-22-70.
8.11. УЧЕБНЫЙ СТЕНД «ИЗУЧЕНИЕ ПРОЦЕССА ПРОГРАММИРОВАНИЯ МИКРОКОНТРОЛЛЕРА ДЛЯ УПРАВЛЕНИЯ ШАГОВЫМ ЭЛЕКТРОДВИГАТЕЛЕМ»
Учебный стенд предназначен для демонстрации работы регулируемого шагового электропривода, получения начальных навыков программирования промышленных контроллеров. Используется при проведении лабораторных и теоретических занятий дисциплин «Основы электропривода» и «Системы автоматизированного управления электроприводами».
Стенд смонтирован на металлическом шасси и состоит из микроконтроллера, силового преобразователя, шагового электродвигателя, блока питания, редуктора и индикатора перемещения. Программирование микроконтроллера осуществляется по разработанной программе от персонального компьютера, позволяющей изменять траекторию перемещения шагового двигателя и скорость его поворота по заданию.
В качестве электропривода могут применяться асинхронный, шаговый или сервоприводы, устройства управления – любые программируемые контроллеры промышленных серий, механических передач – ременная, зубчатая, червячная или другие виды.
Технические характеристики | |
Габаритные размеры, мм | 310Ч660Ч500 |
Масса, кг | 10 |
Напряжение питания, В | 220 |
Потребляемая мощность, Вт | 200 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №2 от 01.01.2001, выданное УО «Могилевский государственный политехнический колледж».
Автор: – преподаватель УО «Могилевский государственный политехнический колледж».
Адрес: 212030, 3.
Тел.: 8 (0222) 25-30-93.

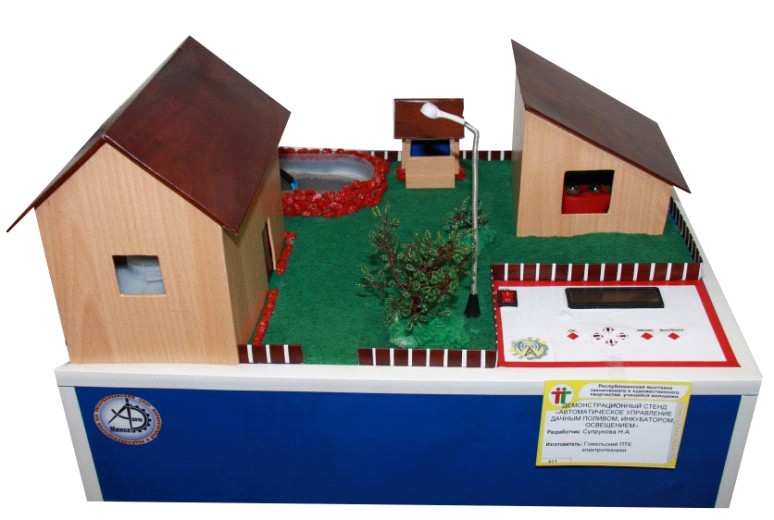

8.12. ДЕМОНСТРАЦИОННЫЙ СТЕНД «АВТОМАТИЗИРОВАННОЕ УПРАВЛЕНИЕ ДАЧНЫМ ПОЛИВОМ, ИНКУБАТОРОМ, ОСВЕЩЕНИЕМ»
Демонстрационный стенд предназначен для демонстрации работы полива садово-ягодных культур, управления освещением и контроля температуры в инкубаторе или теплице. Он оснащен четырехканальным программируемым микроконтроллером, таймером, часами и термостатом. Микроконтроллер по заданной программе позволяет управлять электрическими нагрузками любой сложности и мощности по заданной программе.
Устройство способно осуществить выбор периодичности срабатывания по определенным дням недели или месяца, определенным месяцам в году.
Технические характеристики: | |
Габаритные размеры, мм | 800Ч600Ч180 |
Масса, кг | 4 |
Напряжение, В | 220 |
Напряжение питания схемы, постоянное, В | 9-15 |
Потребляемый ток, мА | 200 |
Количество подключаемых датчиков температуры, шт. | 4 |
Количество каналов для управления нагрузкой, шт. | 4 |
Диапазон температур термометра-терморегулятора | -55…+125°С |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №12/2013 от 01.01.2001, выданное УО «Гомельский государственный профессионально-технический колледж электротехники».
Автор: – преподаватель УО «Гомельский государственный профессионально-технический колледж электротехники».
Адрес: 246007, -б.
Тел.: 8 (0232) 68-41-63.

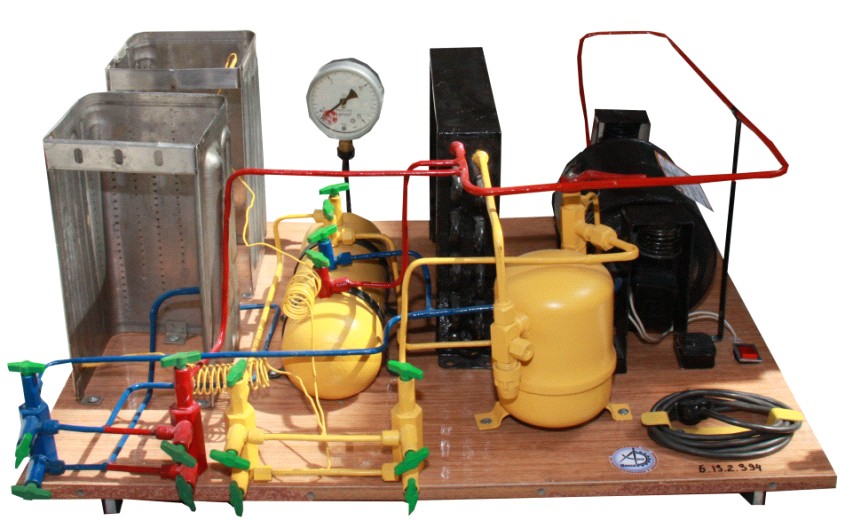

8.13. ДЕЙСТВУЮЩАЯ ХОЛОДИЛЬНАЯ УСТАНОВКА
ДЛЯ ОБУЧЕНИЯ РАБОТАМ ПО ОТТАЙКЕ СНЕГОВОЙ ШУБЫ «ДХУ-3»
Используется для практического изучения учащимися последовательности оттаивания снеговой шубы в холодильных установках.
В процессе работы холодильной машины на испарителях образуется снеговая шуба, которая ухудшает теплообмен между холодильным агентом и воздухом камер охлаждения. Для уменьшения расхода электроэнергии периодически оттаивают батареи, находящиеся в камерах. В качестве холодильного аганта в больших промышленных установках используется аммиак, являющийся взрывоопасным и ядовитым газом. В модели действующей холодильной установки аммиак заменен на менее опасное вещество R-404. Он не взрывоопасен и не ядовит. Для проведения процесса оттаивания снеговой шубы одной из камер, сначала подготавливается дренажный ресивер (в нем понижается давление), затем закрываются вентили подачи и выхода хладона, открываются все вентили на дренажной линии и вентиль подачи горячих паров в камеру. После оттаивания снеговой шубы камера включается в работу в обратном порядке.
Технические характеристики: | |
Габаритные размеры, мм | 560Ч580Ч340 |
Масса, кг | 14 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение № 000 от 01.01.2001, выданное УО «Оршанский государственный профессионально-технический колледж».
Автор: – мастер производственного обучения УО «Оршанский государственный профессионально-технический колледж».
Адрес: 211384, Витебская обл., г. Орша, .
Тел.: 8 (0216) 23-07-38.

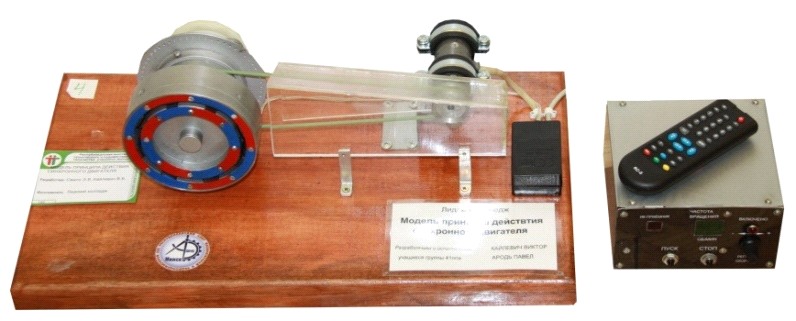

8.14. МОДЕЛЬ ПРИНЦИПА ДЕЙСТВИЯ СИНХРОННОГО ДВИГАТЕЛЯ
Модель предназначена для иллюстрации учащимся принципа действия синхронного двигателя, возникновение угла нагрузки «0», его величину и значение при малых скоростях вращения магнитного поля статора и ротора.
Вращение магнитного поля обеспечивается постоянными магнитами, расположенными на вращающемся статоре. Статор приводится во вращение двигателем постоянного тока параллельного возбуждения, скорость вращения регулируется системой управления. Ротор синхронного двигателя имеет 8 полюсов. Торможение ротора производится вручную при помощи тормозного диска. Для устойчивой работы синхронного двигателя угол нагрузки «0» не должен превышать 90 электрических градусов.
Технические характеристики: | |
Габаритные размеры, мм | 500Ч280Ч200 |
Масса, кг | 7 |
Напряжение питания, В | 220 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №26 от 01.01.2001, выданное Лидским колледжем УО "Гродненский государственный университет им. Я. Купалы".
Авторы: – преподаватель, – учащийся Лидского колледжа УО "Гродненский государственный университет им. Я. Купалы".
Адрес: 231300, Гродненская обл., 8.
Тел.: 8 (01545) 2-13-72, 2-58-63.
8.15. УНИВЕРСАЛЬНЫЙ ЛАБОРАТОРНЫЙ ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ МЕХАНИЧЕСКИХ СВОЙСТВ МАТЕРИАЛОВ
Лабораторный прибор предназначен для проведения испытаний по определению механических свойств материалов (предельные нагрузки среза и разрыва проволоки, прокалывание материала иглой, двухосное растяжения кожи), используемых в обувном производстве.
Прибор имеет двуплечий рычаг. На левом плече закрепляеются образцы, на правом – механический нагружатель, перемещающийся вдоль рычага при помощи электромеханического привода, управляемый блоком управления. После завершения испытаний предельная нагрузка считывается со шкалы рычага, а нагружатель перемещается в исходное положение автоматически или вручную. Защита прибора от перегрузки осуществляется при помощи плавного предохранителя.
Технические характеристики: | |
Габаритные размеры, мм | 290Ч800Ч400 |
Масса, кг | 8 |
Напряжение питания, В | 220 |
Потребляемая мощность, Вт | 60 |
Максимальная нагрузка, Н | 750 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №1 от 01.01.2001, выданное УО «Минский государственный профессионально-техническим колледжем лёгкой промышленности и бытового обслуживания населения».
Автор: – преподаватель УО «Минский государственный профессионально-техническим колледжем лёгкой промышленности и бытового обслуживания населения».
Адрес: 220108, 9.
Тел.: 8 (017) 212-09-21, 270-45-53.
8.16. ЛАБОРАТОРНЫЙ СТЕНД «ИССЛЕДОВАНИЕ СВАРОЧНОГО ТРАНСФОРМАТОРА ЛС1-5»
Лабораторный стенд предназначен для демонстрации учащимся сварочного трансформатора, обучающимся по специальности «Монтаж и эксплуатация электрооборудования». Стенд позволяет с имитировать работу сварочного трансформатора, получить теоретические знания по технологии дуговой электросварки и практические умения по ее выполнению и снятию электрических характеристик трансформатора.
Стенд состоит из регулируемого блока питания, понижающего напряжение сети до номинального напряжения 5В. На стенде установлены два электромеханических измерительных прибора для снятия вольтамперной характеристики работы сварочного трансформатора, имитатор процессов зажигания и горения электросварочной дуги. Все режимы работы сварочного трансформатора отображаются на измерительных приборах.
Технические характеристики: | |
Габаритные размеры, мм | 370Ч400Ч100 |
Масса, кг | 2,2 |
Напряжение питания, В | 220 |
Потребляемая мощность, Вт | 8 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №72 от 01.01.2001, выданное технологическим колледжем УО «Гродненский государственный университет им. Я. Купалы».
Авторы: – преподаватель, – учащийся технологического колледжа УО «Гродненский государственный университет им. Я. Купалы».
Адрес: 230015, 4.
Тел.: 8 (0152) 33-20-40, 43-43-23.

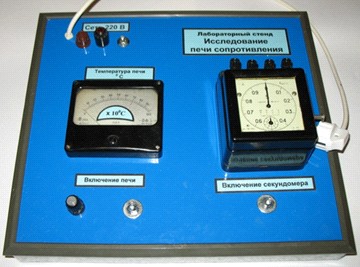

8.17. ЛАБОРАТОРНЫЙ СТЕНД «Исследование печи сопротивления «ЛС1-6»
Лабораторный стенд предназначен для проведения лабораторно-практических работ по специальности «Монтаж и эксплуатация электрооборудования» и позволяет учащимся получить практические навыки снятия электрических характеристик печи сопротивления при двузонном регулировании температуры.
Стенд состоит из регулируемого блока питания, понижающего напряжение сети до номинального напряжения 12В, имитатора работы печи сопротивления, двух электромеханических измерительных приборов, предназначенных для снятия характеристик при автоматическом регулировании температуры.
Все режимы работы сопротивления отображаются на измерительных приборах.
Технические характеристики: | |
Габаритные размеры, мм | 370Ч400Ч100 |
Масса, кг | 2,2 |
Напряжение питания, В | 220 |
Потребляемая мощность, Вт | 8 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №73 от 01.01.2001, выданное технологическим колледжем УО «Гродненский государственный университет им. Я. Купалы».
Авторы: – преподаватель, – учащийся технологического колледжа УО «Гродненский государственный университет им. Я. Купалы».
Адрес: 230015, 4.
Тел.: 8 (0152) 33-20-40, 43-43-23.
8.18. СТЕНД ДЛЯ ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ АГРЕГАТОВ ЭЛЕКТРООБОРУДОВАНИЯ
Стенд предназначен для проведения теоретических и практических занятий по изучению устройства автотракторного электрооборудования. Он позволяет определить техническое состояние аккумуляторной батареи, генератора и стартера, углубленно представить принцип и условия работы системы электрооборудования.
Принцип работы: на двух стойках, закрепленных на станине, вращается маховик на конических подшипниках. Вращение осуществляется стартером от аккумуляторной батареи. На маховике закреплен тормозной барабан. Тормоз создает нагрузку при испытании стартера. На наружной поверхности маховика проточен ручей для ремня привода генератора. Натяжение ремня осуществляется отклонением генератора, работоспособность которого оценивается сигнальной лампой. Стенд включается при помощи кнопки.
Технические характеристики | |
Габаритные размеры, мм | 600Ч400Ч600 |
Масса, кг | 15 |
Напряжение питания, В | 12 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №1 от 01.01.2001, выданное УО «Витебский государственный технологический колледж».
Автор: – преподаватель специальных дисциплин УО «Витебский государственный технологический колледж».
Адрес: 210603, 1.
Тел.: 8 (0212) 23-27-57, 23-12-60.
8.18. ДЕМОНСТРАЦИОННЫЙ СТЕНД «АВТОМАТИЗИРОВАННОЕ УПРАВЛЕНИЕ ДАЧНЫМ ПОЛИВОМ, ИНКУБАТОРОМ, ОСВЕЩЕНИЕМ»
Демонстрационный стенд предназначен для демонстрации работы полива садово-ягодных культур, управления освещением и контроля температуры в инкубаторе или теплице. Он оснащен четырехканальным программируемым микроконтроллером, таймером, часами и термостатом. Микроконтроллер по заданной программе позволяет управлять электрическими нагрузками любой сложности и мощности по заданной программе.
Устройство способно осуществить выбор периодичности срабатывания по определенным дням недели или месяца, определенным месяцам в году.
Технические характеристики: | |
Габаритные размеры, мм | 800Ч600Ч180 |
Масса, кг | 4 |
Напряжение, В | 220 |
Напряжение питания схемы, постоянное, В | 9-15 |
Потребляемый ток, мА | 200 |
Количество подключаемых датчиков температуры, шт. | 4 |
Количество каналов для управления нагрузкой, шт. | 4 |
Диапазон температур термометра-терморегулятора | -55…+125°С |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №12/2013 от 01.01.2001, выданное УО «Гомельский государственный профессионально-технический колледж электротехники».
Автор: – преподаватель УО «Гомельский государственный профессионально-технический колледж электротехники».
Адрес: 246007, -б.
Тел.: 8 (0232) 68-41-63.

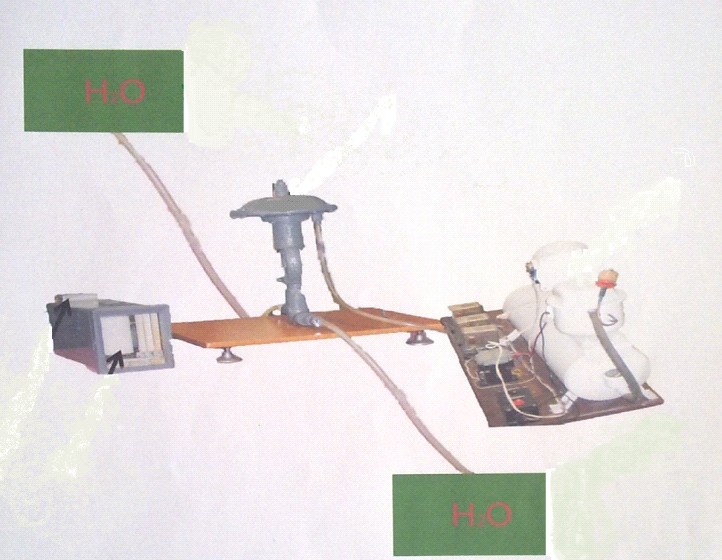

8.19. АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ РАСХОДА ЖИДКОСТИ
Действующая установка предназначена для ручного и автоматического регулирования расхода жидкости и используется для практического изучения учебного материала по специальности «Техническая эксплуатация КИПиА».
Основными деталями установки являются пневматический регулирующий клапан, пневматический регулятор ПР3.21, вторичный пневматический прибор ПВ 10.1Э, компрессор, емкость с водой. Первоначально пневматический регулирующий клапан закрыт. Он открывается при появлении давления сжатого воздуха. При эксплуатации установки на вторичный прибор ПВ 10.1Э от компрессора подается питание воздуха 140 кПа, а на регулирующий клапан – вода. Пневматический регулятор ПР3.21 производит запись величины параметра и значение пневмосигнала на диаграммной ленте.
Технические характеристики: | |
Габаритные размеры, мм | 650Ч550Ч450 |
Масса, кг | 15 |
Напряжение питания, В | 220 |
Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №50 от 01.01.2001, выданное УО «Гродненский государственный химико-технологический профессиональный лицей».
Автор: – мастер производственного обучения УО «Гродненский государственный химико-технологический профессиональный лицей».
Адрес: 230015, 1.
Тел.: 8 (0152) 43-15-93, 43-00-90.
