Пенсионный Фонд Российской Федерации
ОПИСАНИЕ ФОРМАТА
ЭЛЕКТРОННОГО СЕРВИСА СМЭВ
Сервис запроса информации о государственной социальной помощи в виде набора социальных услуг
Дата: 30.06.2014
Версия: 2.0
Листов: 57
СОДЕРЖАНИЕ
1 Общие сведения 4
1.1 Руководящие документы 4
1.2 Описание электронного сервиса 4
1.3 Операции (методы) электронного сервиса 4
1.4 Сценарии использования 5
1.5 Схема взаимодействия 5
1.6 Связи с другими электронными сервисами 6
2 Руководство пользователя 7
2.1 Операция «Запрос на получение информации о государственной социальной помощи в виде набора социальных услуг» 7
2.1.1 Общие сведения 7
2.1.2 Описание входных параметров 7
2.1.3 Описание выходных параметров 8
2.1.4 Коды возвратов 8
2.1.5 Контрольные примеры - заявитель найден, категории есть 9
2.1.6 Контрольные примеры - заявитель найден, категорий нет 15
2.1.7 Контрольные примеры – неоднозначные данные 21
3 Методика испытаний 26
3.3. Общие условия 26
3.4. Параметры испытаний на тестовой среде 26
3.5. Параметры испытаний на продуктивной среде 26
4 Приложения 26
4.1 Описание сервиса (WSDL) 26
4.2 Сопутствующие схемы 30
4.2.1 Smev-2.5.6.xsd 30
4.2.2 pfr. xsd 41
4.2.3 include. xsd 44
4.3 Описание общих структур данных 46
4.3.1 Комплексный тип FrgspRequest 46
4.3.2 Комплексный тип FrgspResponse 49
изменения
Версия | Дата | Автор | Изменения |
1.0 | 29.07.2013 | Исходный документ | |
1.1 | 30.06.2014 | Обновлены контрольные примеры. Добавлено описание ошибки «SKMV-FRGSP-0002 Неоднозначные данные» В ответах контрольных примеров удалён служебный заголовок СМЭВ | |
2.0 | 03.10.2014 | Обновлено описание сервиса и контрольные примеры. | |
термины/СОКРАЩЕНИя
Термин/сокращение | Описание |
СМЭВ | Система межведомственного электронного взаимодействия |
СНИЛС | Страховой номер индивидуального лицевого счета |
Поставщик | Организация-владелец электронного сервиса |
WSDL | Web Services Description Language — язык описания веб-сервисов. |
XSD | XML Schema definition - язык описания структуры XML документа. |
SOAP | Simple Object Access Protocol - протокол обмена структурированными сообщениями в распределённой вычислительной среде. |
XML | eXtensible Markup Language — расширяемый язык разметки. |
ФРГСП | Федеральный регистр лиц, имеющих право на получение государственной социальной помощи |
Основанием для разработки данного документа является требование п. 48 Приказа Министерства связи и массовых коммуникаций Российской Федерации от 01.01.01 г. № 000 «Об утверждении технических требований к взаимодействию информационных систем в единой системе межведомственного электронного взаимодействия» в соответствии с которым, для подключения информационной системы к системе межведомственного электронного взаимодействия Поставщик предоставляет Оператору СМЭВ следующие документы:
- паспорт электронного сервиса, регистрируемого в системе взаимодействия; методику испытаний электронного сервиса, регистрируемого в системе взаимодействия, включая контрольный пример обращения к электронному сервису; руководство пользователя электронного сервиса, регистрируемого в системе взаимодействия.
Основанием для создания и использования электронного сервиса являются перечисленные ниже документы.
Нормативно-правовые документы:
- Постановление Правительства Российской Федерации от 8 сентября 2010 г. № 000 «О единой системе межведомственного электронного взаимодействия»; Приказ Министерства связи и массовых коммуникаций Российской Федерации от 01.01.01 г. № 000 «Об утверждении технических требований к взаимодействию информационных систем в единой системе межведомственного электронного взаимодействия».
Наименование: | Сервис запроса информации о государственной социальной помощи в виде набора социальных услуг |
Назначение: | Электронный сервис ПФР предназначен для предоставления информации о государственной социальной помощи в виде набора социальных услуг по застрахованному лицу |
Поставщик: | Пенсионный фонд РФ |
Область применения: | Межведомственное взаимодействие |
Электронный сервис запроса информации о государственной социальной помощи в виде набора социальных услуг обеспечивает обмен данными между системами-потребителями и системой провайдером (ИС ПФР). Содержит метод, обеспечивающий запрос данных из ФРГСП.
Метод | Назначение |
Код: FrgspRequest | Получает входящий запрос, и возвращает данные выписки из ФРГСП. |
Информационная система ведомства вызывает сервис и передает входные параметры. В ответ приходит сообщение, содержащее признак успешности или неуспешности обработки входящего запроса. В случае успешности ответное сообщение содержит запрошенные данные, а в случае не успешности – данные об ошибке.
Взаимодействие реализовано в синхронном режиме.
Схема взаимодействияВ рамках взаимодействия системы-потребителя с системой-провайдером (ИС ПФР) участвуют следующие типы сообщений:
- запроса на получение информации о государственной социальной помощи в виде набора социальных услуг; ответ на запрос информации о государственной социальной помощи в виде набора социальных услуг.

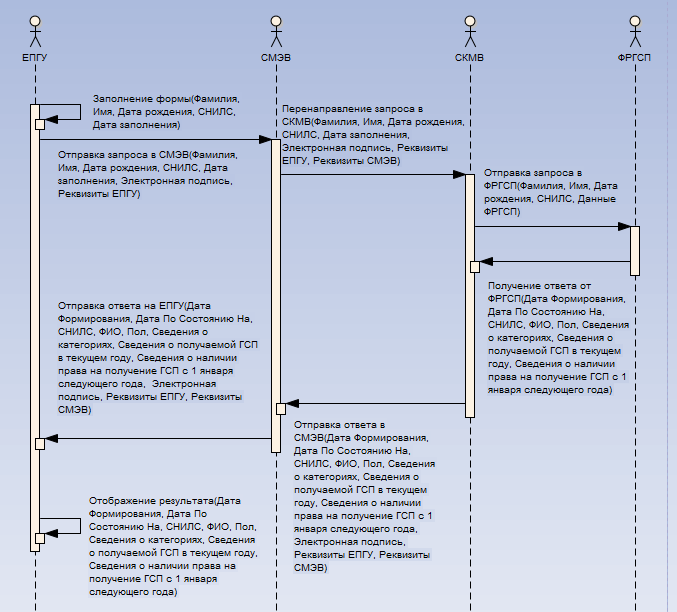

Схема взаимодействия системы-потребителя и системы-провайдера представлена на рисунке 1.
Рисунок 1. Схема взаимодействия при запросе сведений
Связи с другими электронными сервисамиДанный сервис не имеет связей с другими сервисами.
Руководство пользователя Операция «Запрос на получение информации о государственной социальной помощи в виде набора социальных услуг» Общие сведения
Код операции: | FrgspRequest |
Наименование операции: | Направление запроса на получение информации о государственной социальной помощи в виде набора социальных услуг |
Назначение операции: | Принимает параметры запроса, возвращает результат |
Входные данные: FrgspRequest
№ | Код параметра | Описание параметра | Обязательность | Способ заполнения/Тип | Комментарий |
Request | Запрос выписки из ФРГСП | + | FrgspDataIn | Комплексный тип |
Описание выходных параметров
Выходные данные: FrgspResponse
№ | Код параметра | Описание параметра | Обязательность | Способ заполнения/Тип | Комментарий |
1 | Result | Выписка из ФРГСП | - | FrgspDataOut | Комплексный тип |
2 | Fault | Код возврата | - | PFR_FAULT | Комплексный тип |
№ п. п. | Код возврата | Описание | Условия возникновения |
SKMV-0000 | Запрос обработан успешно | Сформирован ответ на входящий запрос со статусом RESULT/ACCEPT | |
SKMV-0000А | Заявка принята успешно | Сформирован ответ на входящий запрос со статусом ACCEPT (асинхронный режим взаимодействия) | |
SKMV-0001 | SOAP запрос не является XML документом | SOAP-запрос не является XML документом | |
SKMV-0002 | Отсутствует идентификатор системы-инициатора | Не заполнено значение идентификатора системы-инициатора | |
SKMV-0003 | Отсутствует наименование системы-инициатора | Не заполнено значение наименования системы-инициатора | |
SKMV-0004 | Ошибка обращения к АИС ПФР | Ошибка при обращении к АИС ПФР (сервису-обработчику) | |
SKMV-0005 | Неверное значение идентификатора сообщения | Значение идентификатора сообщения не соответствует формату GUID | |
SKMV-0006 | Отсутствует метка времени гарантированной доставки | Не заполнена метка времени гарантированной доставки | |
SKMV-0007 | Неверный идентификатор системы-получателя | Идентификатор системы-получателя не соответствует значению из настроек СКМВ | |
SKMV-0008 | Неверное наименование системы-получателя | Наименование системы-получателя не соответствует значению из настроек СКМВ | |
SKMV-0009 | Неверное значение категории взаимодействия | Значение категория взаимодействия не равно 2 | |
SKMV-0010 | Неверное значение типа сообщения | Не соответствует значению, указанному в Классификаторе «Типы сообщений» | |
SKMV-0011 | Неверные параметры запроса | Не передан один из обязательных параметров сообщения | |
SKMV-0100 | Внутренняя ошибка сервиса СКМВ | Внутренняя ошибка сервиса СКМВ | |
SKMV-0023 | Значение мнемоники потребителя отсутствует в справочнике СКМВ или не соответствует серийному номеру сертификата | Мнемонике точки подключения потребителя не найдена соответствующая запись в Справочнике «Потребители» или серийный номер сертификата в БД СКМВ не соответствует указанному в запросе (проверка прав доступа) | |
SKMV-0024 | Отсутствуют права доступа или истёк период доступа к ресурсам ПФР | Дата срока действия потребителя меньше даты приёма запроса или список активированных сервисов, определенных для данного Потребителя, не содержит проверяемый сервис (проверка прав доступа) | |
SKMV_FRGSP_0001 | Найдены неоднозначные анкетные данные для запрошенного СНИЛС | По указанным данным в ФРГСП найдено более одной записи. |
Контрольные примеры - заявитель найден, категории есть
Запрос на получение ответа в случае успешного исполнения
|
