Программа проведения дополнительных вступительных испытаний по направлению подготовки 07.03.01 Архитектура

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ОБРАЗОВАНИЯ

«НИЖНЕВАРТОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

ПРОГРАММА

проведения дополнительных вступительных испытаний

по направлению подготовки 07.03.01 Архитектура

программа согласована на заседании кафедры архитектуры, дизайна и декоративного искусства

«14» сентября 2017 года, протокол № 8

Нижневартовск, 2017

РИСУНОК

Форма и процедура проведения экзамена:

Вступительный экзамен по рисунку проводится в форме графической работы (выполнение изображения с натуры). Процедура экзамена проходит в специализированной аудитории, в которой есть необходимый инвентарь (мольберты, натурная постановка). Экзамен и консультация перед ним проводятся в сроки, утвержденные приемной комиссией университета. Продолжительность экзамена – 6 часов, консультации – 2 часа.

Задание: Рисунок многоуровневого натюрморта из гипсовых геометрических форм (бумага, карандаш).

Задачи: используя принципы построения и последовательность выполнения рисунка выполнить рисунок натюрморта; закомпоновать изображение на листе бумаги; выявить пространственное взаиморасположение геометрических тел и пропорциональные отношения, перспективное сокращение; линейную конструкцию предметов; выявить с помощью светотени форму.

Поступающие на экзамен приносят необходимые инструменты: Разной твердомягкости простые графитные карандаши – НВ (ТМ), В (В), Н (Т), ластик, точилку или канцелярский нож.

Критерии	Показатели	Баллы
Пространственно-конструктивное мышление	Цельность Пропорции Перспектива Организация композиционного центра Пространственные отношения Светотеневая проработка Компоновка Материальность и характер предметов	1 – 5 1 – 5 1 – 5 1 – 5 1 – 5 1 – 5 1 – 5 1 – 5
Изобразительное мастерство	Грамотность структурных построений Владение изобразительными материалами (техника)	1 – 5 1 – 5

0 – 24 (оценка «неудовлетворительно»)

1. Работа выполнена со значительными нарушениями всех условий.

2. Рисунок неграмотно закомпонован в лист.

3. Неумелый подход к ведению линейно-конструктивного построения.

4. Допущены грубые ошибки в передаче пропорциональных соотношений и перспективы.

5. Невыразительно передан объем предметов.

6. Не выявлен характер предметов.

25 - 34 - оценка «удовлетворительно»

1. Работа выполнена со значительными нарушениями.

2. Рисунок недостаточно закомпонован в лист.

3. Прослеживается правильный подход к ведению линейно-конструктивного построения.

4. Ошибки в передаче пропорциональных соотношений и перспективы.

5. Недостаточно выявлен объем предметов.

6. Недостаточно выразительно передан характер предметов

35 - 42 – оценка «хорошо»

1. Работа выполнена с некоторыми нарушениями.

2. Рисунок закомпонован в лист.

3. Прослеживается правильный подход к ведению линейно-конструктивного построения.

4. Правильны пропорциональные соотношения и перспективное решение.

5. Недостаточно выявлен объем (свет-тень) предметов.

6. Невыразительно передан характер предметов.

43 - 50 – оценка «отлично»

1. Рисунок правильно закомпонован в лист.

2. Четко прослеживается последовательное линейно-конструктивное построение.

3. Верно переданы пропорциональные соотношения и перспектива.

4. Художественно выявлен объем и правильно передан характер предметов постановки.

5. Грамотное тональное решение.

Шкала соответствия рейтинга общепринятым оценкам

При 50-бальной системе	Общепринятая оценка
0 – 24	Неудовлетворительно
25 – 34	Удовлетворительно
35 – 42	Хорошо
43 – 50	Отлично

При оценке работ ниже 25 баллов абитуриент к дальнейшим экзаменам не допускается.

ПРИМЕРЫ РАБОТ

ЧЕРЧЕНИЕ

Форма проведения экзамена:

Вступительный экзамен по черчению проводится в форме письменной графической работы. Экзамен и консультация перед ним проводятся в сроки, утвержденные приемной комиссией университета. Продолжительность экзамена – 6 часов, консультации – 2 часа. Экзамен проводится по билетам. Экзаменационные билеты утверждаются председателем предметной приемной комиссии.

Каждый билет содержит два задания:

а). Построить третий вид детали по двум заданным, построить ее аксонометрическую проекцию.

Распределить размеры между тремя видами.

б). Вычертить очертание архитектурной или строительной детали, содержащей основные виды сопряжений, и нанести размеры.

Обязательном считается построение центров и точек сопряжений.

Задания билета выполняются на чертежной бумаге формата А3 карандашом.

6. Абитуриент обязан придти на экзамен в назначенное время со своими чертежными инструментами. Перечень основных инструментов: разной твердомягкости простые графитные карандаши – НВ (ТМ), В (В), Н (Т), ластик, точилка или канцелярский нож, линейка, транспортир, циркуль.

7. Чертежная бумага формата А3, а так же два листа писчей бумаги для эскизов и вопросов выдается вместе с заданием. На экзамене можно использовать бумагу только со штампом университета.

8. В аудитории, где проходит экзамен, присутствует ответственный организатор. Председатель предметной комиссии в период проведения экзамена работает в отдельной аудитории.

9. Вопросы, касающиеся условий задания в билете, задаются абитуриентом в письменном виде и передаются через ответственного организатора председателю предметной комиссии. Ответы председателя комиссии записываются на листе с вопросами и возвращаются абитуриенту ответственным организатором.

10. За нарушение правил поведения на экзамене абитуриент удаляется с экзамена, при этом в экзаменационной ведомости делается соответствующая запись и составляется акт удаления с экзамена в присутствии ответственного секретаря приемной комиссии (или его заместителя).

11. По завершении экзамена графическая экзаменационная работа, билет и все листы со штампом университета сдаются.

Порядок проведения проверки экзаменационных работ

1. Проверка экзаменационных работ осуществляется членами предметной приемной комиссии.

2. Результаты экзамена оцениваются по 50-балльной шкале (см. таблицу).

       Оценка выполненных заданий в баллах:

Виды выполненных заданий	Баллы (max)
Построение трех видов детали	10
Аксонометрическая проекция детали	5
Построение контура детали, выполнение сопряжения	10
Нанесение размеров на деталь	5
Выполнение надписи чертежным шрифтом	5
Графическое исполнение работы	5
Композиционное размещение изображений на листе	5

4. Каждая работа оценивается предметной комиссией по критериям, приведенным в приложении к настоящему положению.

5. Работа, получившая на экзамене менее 25 баллов, оценивается на «неудовлетворительно»; 43 балла и более – на «отлично».

6. Работы, оцененные на «отлично», на «неудовлетворительно», а также 5% остальных работ проверяются повторно председателем предметной комиссии.

7. Замечания и отметка в баллах указываются за подписью членов предметной комиссии на листе с выполненной экзаменационной работой.

Каждый экзаменатор в индивидуальной ведомости выставляет свой первичный, а затем и итоговый балл.

Председатель предметной комиссии на основании индивидуальных ведомостей всех членов предметной экзаменационной комиссии выставляет в итоговую ведомость конечный балл, который представляет сумму выставленных баллов всеми экзаменаторами, разделенную на количество экзаменаторов. Итоговая ведомость подписывается всеми экзаменаторами, участвовавшими в опросе.

8. Результаты экзамена объявляются в срок не позднее 2-х рабочих дней после проведения экзамена.

Шкала соответствия рейтинга общепринятым оценкам

При 50-бальной системе	Общепринятая оценка
0 – 24	Неудовлетворительно
25 – 34	Удовлетворительно
35 – 42	Хорошо
43 – 50	Отлично

При оценке работ ниже 25 баллов абитуриент к дальнейшим экзаменам не допускается.

Критерии оценки экзаменационных работ по черчению

№ п/п	Критерии оценки	Баллы
Композиционное размещение изображений на листе: Изображения равномерно распределены по полю чертежа Нет наложений друг на друга изображений	0-5
Графическое исполнение работы: работа выполнена аккуратно без помарок тонкие линии не контрастируют с основной линией толщина линий соответствует ГОСТу типы линий соответствуют ГОСТу	0-5
Построение контура детали: вычерчена ось детали найдены и отмечены центры сопряжений найдены и отмечены точки сопряжений построены циркульные кривые	0-10
Нанесение размеров на деталь и выполнение надписи чертежным шрифтом: нанесены линейные размеры (вычерчены выносные линии, размерные линии и засечки, проставлены размерные числа) нанесены радиальные размеры конструкция цифр и условных знаков соответствует ГОСТу номер шрифта размерных чисел соответствует ГОСТу размещение выносных и размерных линий на чертеже соответствует требованиям ГОСТа	0-10
Построение третьего вида детали по двум заданным: вычерчены два заданных вида правильно прочитан наружный контур детали правильно построен наружный контур 3-го вида (вычерчены линии вырезов от пазов и отверстий) на наружном контуре детали построены линии пересечения поверхностей	0-10
Построение аксонометрической проекции детали: положение осей выбранной аксонометрической проекции соответствует ГОСТу правильно построены поверхности элементов, образующих наружный контур правильно построен внутренний контур детали размеры аксонометрической проекции детали соответствуют ее ортогональным проекциям размеры изображения соответствуют выбранному типу аксонометрии (изометрия или фронтальная диметрия)	0-10

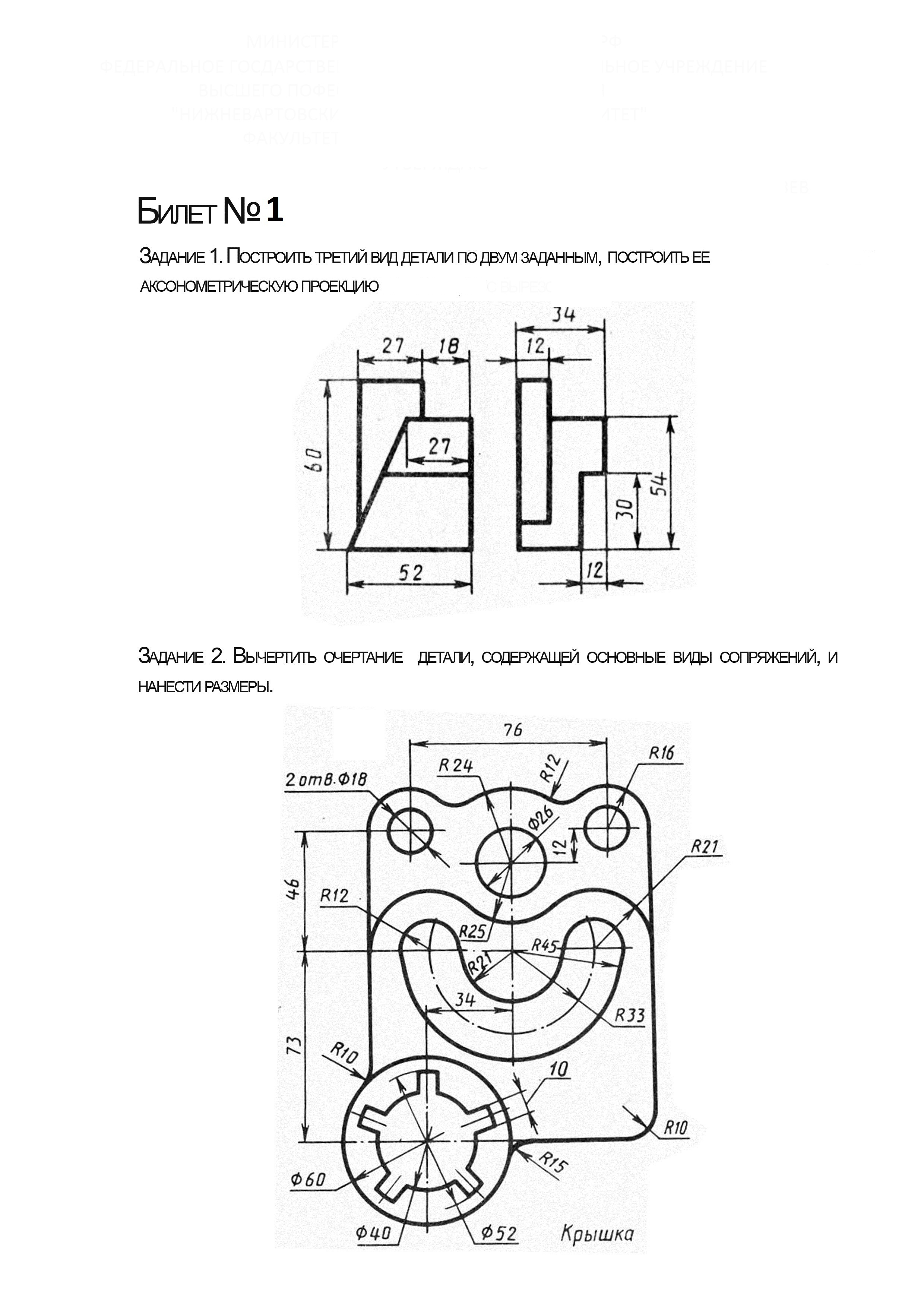

Примерное задание:
