Конструкции детской площадки

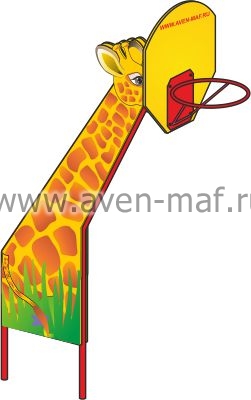

Размеры (мм): длина 1 630, ширина 750, высота 2 500, высота до кольца 1 800 допустимое отклонение +/- 50 мм Материалы: каркас конструкции изготовлен из водогазопроводных труб (d не менее 21,3 мм, стенка трубы не менее 2,8 мм), загрунтованных и окрашенных порошковой глянцевой краской (глянец 1-49-22490-00 или эквивалент). Накладные элементы выполнены из влагостойкой окрашенной фанеры (краска по фанере - эмаль алкидно-уретановая, финишный слой - эмаль алкидная Тиккурила или эквивалент), толщиной не менее 15 мм. При изготовлении конструктивных элементов использованы: сетка капроновая; круг металлический не менее 12 мм; лист металлический  не менее 3 мм; оцинкованный крепеж. На элементы нанесено защитное покрытие от атмосферных и вандальных воздействий. Комплектация: две изогнутые стойки соединены стяжками. В вершине стоек закреплен баскетбольный щит с кольцом с сеткой. По бокам каркаса закреплены два фигурных накладных элемента. Художественное оформление в виде жирафа по авторским эскизам.

Размеры (мм): длина 2 500, ширина 290, высота 300 допустимое отклонение +/- 50 мм Материалы: каркас конструкции изготовлен из профильных труб, загрунтованных и окрашенных порошковой глянцевой краской (глянец 1-49-22490-00). Сидение выполнено из доски 35х90 мм (древесина хвойных пород влажностью 7-10%, грунт по дереву: «Body 992» цвет серый (пр-во Финляндия), краска по дереву: эмаль полиуретановая «Эффектпласт» (пинотекс)). При изготовлении конструктивных элементов использован оцинкованный крепеж. На элементы нанесено защитное покрытие от атмосферных воздействий. Крепление - фиксирующие стержни с заглублением 250 мм, возможно бетонирование изделия (при необходимости) Комплектация: на каркасе жестко закреплено сидение без спинки, состоящее из досок, закрепленных на расстояние друг от друга. Скамейка предназначена для детей в возрасте от 3 лет.

ГОСТ Р 52169–2012 «Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования»;

ГОСТ Р 52167–2012 «Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования»;

ГОСТ Р 52168–2012 «Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний горок. Общие требования»;

ГОСТ Р 52299-2013 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний качалок. Общие требования»;

ГОСТ Р 52300-2013 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний каруселей. Общие требования»;

ГОСТ Р 52301-2013 «Оборудование детских игровых площадок. Безопасность при эксплуатации»;

ГОСТ Р 53102-2008  «Оборудование детских игровых площадок. Термины и определения».

Каждое изделие сопровождается:

а) техническим паспортом изготовителя (ГОСТ Р 52301-2013), в котором указано предназначение, номер изделия, правила безопасной эксплуатации и подробная схема сборки.

б) санитарно-эпидемиологическим заключением (готового изделия) по гигиенической характеристике продукции и соответствие государственным санитарно-эпидемиологическим правилам и нормативам при изготовлении товаров для детей.

в) сертификатом соответствия продукции (готового изделия) Российским ГОСТам.

Весь поставляемый товар новый (ранее не находившимся в эксплуатации). Каждое изделие сопровождается техническим паспортом, в котором указано предназначение, заводской номер, правила безопасной эксплуатации, монтажные схемы сборки изделий. Изделия предназначены для эксплуатации на открытом воздухе.

Требования к материалу игрового оборудования и условиям его обработки:

-Деревянное оборудование выполнено из твердых пород дерева со специальной обработкой, имеющей экологический сертификат качества и предотвращающей гниение, усыхание, возгорание, сколы; отполированы, острые углы закруглены. Влажность древесины 7-10%.

- Фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера стойкая к атмосферным воздействиям. Толщина фанеры для декоративных изделий 15мм, а для несущих 30мм.

Лакокрасочные покрытия для фанеры полиуретановыми, предназначенными для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

-На оборудовании применяются металлические детали, обеспечивающие безопасность: Сварные швы гладкие.  Толщина стенки стальной прямоугольной трубы 2,5мм.. Толщина стенки стальной электросварной  трубы круглого диаметра 2мм. Элементы оборудования из металла защищены от коррозии и изготовлены из коррозионно-стойких материалов Стальные детали и конструкции, ограждение - окрашены полимерными порошковыми красителями.  Металлические элементы, соприкасающиеся во время эксплуатации с грунтом, имеют оцинкованное покрытие, нанесенное методом горячего электроцинкования.

-Конструкции игрового оборудования исключают острые углы, сколы, трещины.

Изделия соответствуют требованиям:

-все комплектующие и материалы, применяемые при изготовлении деталей изделия, используемого на детских игровых площадках, разрешены к применению в продукции, предназначенной для детей, иметь санитарно-эпидемиологическое заключение (СЭЗ) и гигиенические сертификаты и иметь другие требования в соответствии с действующим законодательством РФ.

-иметь сертификат безопасности на предлагаемое изделие, а не на его отдельный  элемент, в соответствии с национальным стандартом Российской Федерации:

Монтаж оборудования выполнить в соответствии с нормами, требованиями  изготовителя и нормативными документами силами Поставщика.

-Для надежной фиксации элементов оборудования требуется углубление опорных закладных деталей в грунт с последующим бетонированием бетоном класса В15. Заглубление бетона на 50мм ниже планировочной отметки с последующей засыпкой грунтом.

-Обязательно наличие зоны безопасности для каждого отдельного компонента площадки.

Площадка, на которой установлено изделие, не будет иметь в зоне приземления препятствий, острых, заточенных частей и опасных выступов. Участок приземления с горки будет иметь покрытие из песка с толщиной слоя 100 мм.

Поверхность площадки вместе с зоной безопасности, на которой устанавливается детский игровой городок, будет иметь  ударопоглощающее покрытие  из рыхлого песка с толщиной  слоя  200 мм. Песочницы и песочные дворики необходимо заполнять песком.

Работы будут выполнены с соблюдением техники безопасности, противопожарными, санитарно-гигиеническими и экологическими нормами и правилами.

Все крепежные элементы в местах резьбовых соединений будут закрыты пластиковыми заглушками.

Все оборудование окрашено яркими разноцветными красками.

В целях предотвращения гниения все опорные столбы детского игрового комплекса будут установлены на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции. Запрещается использовать угловую сталь при изготовлении детского игрового оборудования из-за требований безопасности.

Детское оборудование отвечает следующим требованиям безопасности:

- допустима высота игровой поверхности до 0,6 м и барьера высотой до 0,7 м;

- при высоте игровой поверхности от 1 до 2 метров используются предохраняющие перила или барьер высотой 0,7м;

- оборудование для лазания не превышает 4 метров. Поручни полностью охватываются рукой для поддержки диаметром 33 мм;

- оборудование выполнено с подстраховкой, чтобы взрослые имели доступ для помощи детям,  находящимся внутри оборудования;

- в игровой зоне, находящейся на высоте, для защиты от падения предусмотрены предохраняющие перила, диаметром 33 мм или барьер;

- размеры отверстий, тоннелей, решеток, сеток и др.  безопасны для застревания пальцев рук, ног, головы ребенка;

- выступающие гайки и края болтов закрыты заглушками;

Гарантийный срок должен соответствовать сроку, установленному изготовителем,  не менее 12 месяцев от даты подписания акта сдачи-приёмки товара Заказчиком.
