for t ![]()
:
flow = find_flow(s, t)
ans = min(ans, flow)
3.3. Алгоритм вычисления вершинной связности графа
Используя аналогичные утверждения и определения для вершинной связности придем к такому же алгоритму с тем отличием, что понадобится искать вершинно непересекающиеся пути.
Вершинной связностью ![]()
графа G называется наименьшее число вершин, удаление которых приводит к несвязному или тривиальному графу. Вершинная связность несвязного графа равна 0, а связность связного графа равна 1 [3].
Искать их можно тем же способом, если сопоставить каждой вершине пропускную способность, равную 1. Для этого воспользуемся следующим приёмом.
Разобьем каждую вершину v графа на две вершины v1 и v2. Все ребра, которые входили в вершину v, будут входить в v1. Все ребра, которые выходили из вершины v, будут выходить из v2. Так же добавим ребро (v1, v2) с пропускной способностью 1. Пример подобного преобразования показан на рисунке 5.

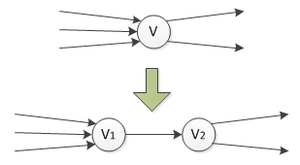

Рисунок 5 – Преобразование вершин графа
После выполнения этого преобразования для каждой вершины графа, получим граф с новой структурой. Для нахождения количества вершинно непересекающихся путей в исходном графе будем искать количество реберно непересекающихся в преобразованном графе, тем самым сведя задачу к нахождению рёберной связности.
4. СТРАТЕГИИ ИЗМЕНЕНИЯ ГРАФА
Целью данной работы является исследование процессов изменения характеристик графа G с течением времени. Для проведения необходимых расчётов рассматриваются три основные стратегии изменения графа G.
Стратегия 1. Вершина, достигающая при движении границы круга, в котором генерировался граф, отражается от неё по принципу «угол отражения равен углу падения», после чего продолжает движение с новым вектором скорости, до следующего достижения границы области.
Стратегия 2. Вершина, достигающая при движении границы круга, исключается из графа.
Стратегия 3. Круг радиуса R используется только в момент формирования начального графа. В дальнейшем на процесс движения вершин графа отсутствуют какие-либо ограничения.
В результате, начиная с момента времени t = 0, значения связности 1 или 0, а также вершинной и рёберной связностей представляют собой случайные процессы, характеристики которых необходимо оценить.
Для каждой из стратегий необходимо вычислить зависимость вероятности связности графа от времени P(t), Mл(t) – среднее значение рёберной связности. Mk(t) – среднее значение вершинной связности. Mq(t) – среднее количество рёбер.
Для стратегии 2 представляет интерес процесс изменения количества вершин в графе с течением времени. Поэтому в этом случае необходимо вычислить среднее количество вершин в графе – Mn(t).
Получение этих оценок осуществляется следующим образом. Тело основного цикла программы состоит из этапа генерации случайного графа. Затем для сгенерированного графа осуществляется движение его вершин с помощью вызова процедуры move(g, dt, n), параметрами которой являются: g – указатель на графовую структуру данных, dt – единица изменения времени, n – номер стратегии движения вершин 1, 2 или 3.
После изменения своего положения на плоскости каждой вершины осуществляется процедура удаления старых дуг графа и построения новых связей между вершинами.
Затем осуществляется вычисления новых графовых характеристик связности, которые могли претерпеть изменения в связи с новым положением вершин.
Эти действия повторяются N раз для различных случайных графов. Значение N должно быть достаточно большим порядка сотен тысяч.
В результате проделанных действий формируются векторы соответствующих значений графовых характеристик, основываясь на которых строятся интересующие нас графики.
vector <float> coherence_probability(0) – Вектор вероятностей связности графа.
vector <float> number_of_ribs(0) – Количество рёбер в графе.
vector <float> rib_coherence(0) – Изменение рёберной связности графа.
vector <float> node_coherence(0) – Изменение вершинной связности графа.
vector <float> number_of_nodes(0) – Изменение количества вершин в графе
5. РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ
5.1. Исследование 1
Исследование 1 представляет собой анализ изменения графовых характеристик связности для случайных графов, состоящих из 10, 15, 25 вершин для первой стратегии изменения графа.
Радиус генерации графа – R = 1,5. Длина вектора скорости каждой вершины равна 1. Движение вершин графа осуществляется, начиная с нулевого значения системного времени и заканчивая моментом 2,5. Шаг изменения переменной системного времени
dt = 0,1.
В результате вычислений были сформированы 4 вектора размерностью 25. Вектор значений вероятностей связности случайного графа. Вектор значений среднего количества рёбер случайного графа. А также вектор значений вершинной и рёберной связностей случайного графа.
В каждой позиции этих векторов хранится значение графовых характеристик связности, соответствующее моментам времени t от 0 до 25.
Графики, построенные с помощью данных, полученных благодаря проведённым расчётам, представлены на рисунках 6 – 17.

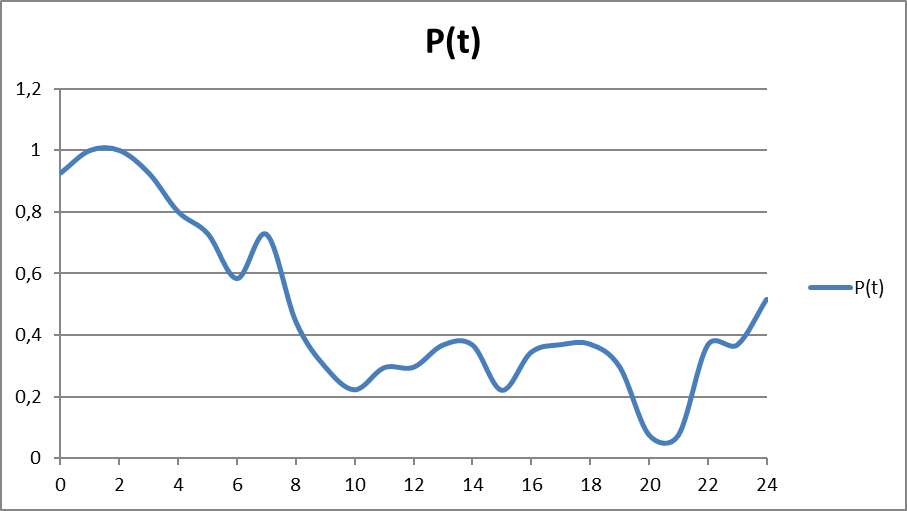

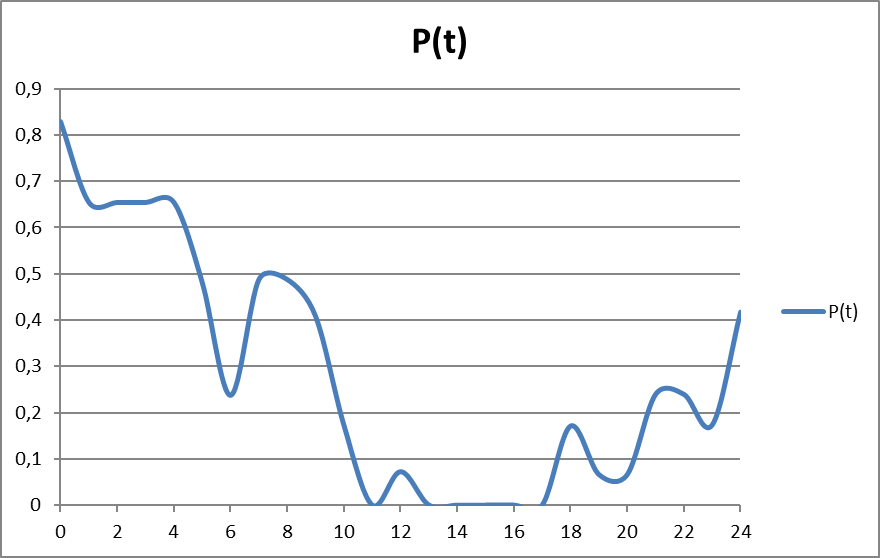

Рисунок 6 – График зависимости вероятности связности графа из 10 вершин от времени

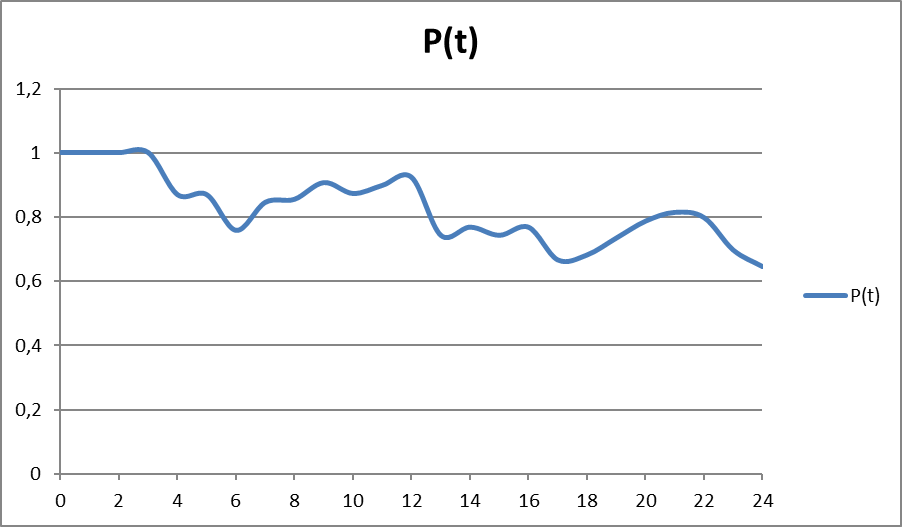

Рисунок 7 – График зависимости вероятности связности графа из 15 вершин от времени

Рисунок 8 – График зависимости вероятности связности графа из 25 вершин от времени
Проанализировав графики зависимости вероятности связности графа от времени, можно заметить на нём некоторую периодичность.
Она обуславливается тем, что с течением времени каждая вершина графа, отражаясь от границ круга генерации, начнёт двигаться по некоторой определённой траектории.
Можно сделать вывод, что при увеличении концентрации вершин в круге генерации вероятность связности графа значительно возрастает.

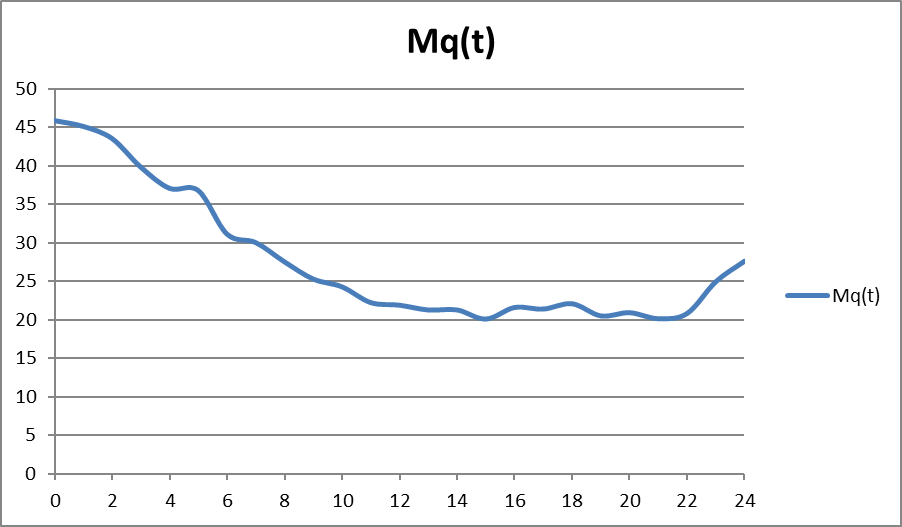

Рисунок 9 – График изменения среднего числа рёбер графа из 10 вершин

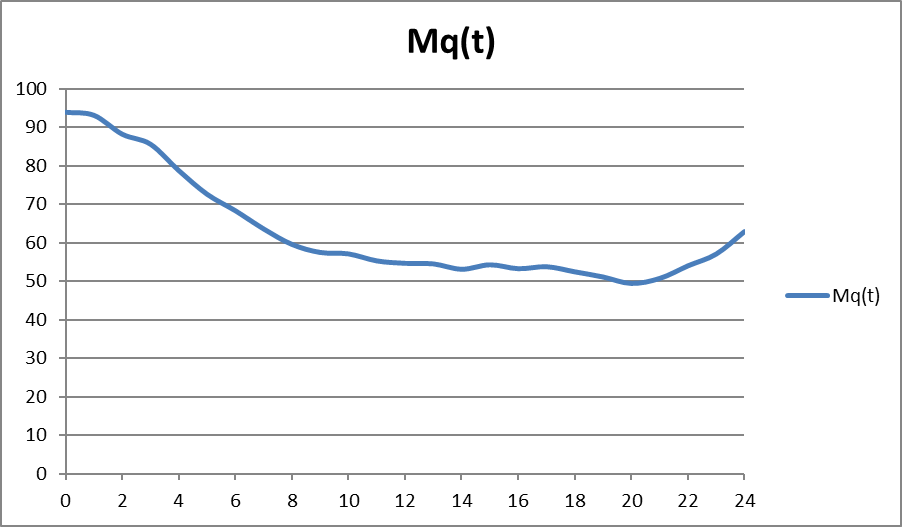

Рисунок 10 – График изменения среднего числа рёбер графа из 15 вершин

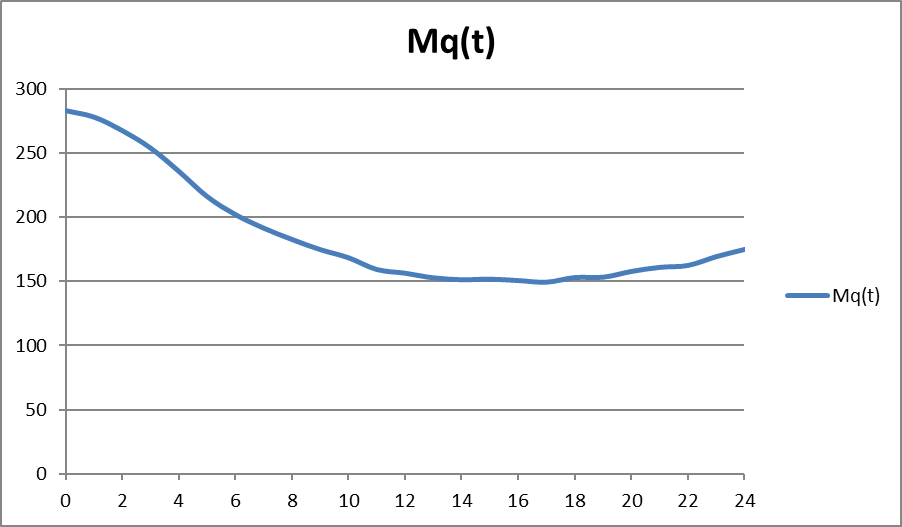

Рисунок 11 – График изменения среднего числа рёбер графа из 25 вершин
В результате постоянного отражения вершин от границ круга генерации, на графиках среднего числа рёбер графа так же наблюдается периодичность.

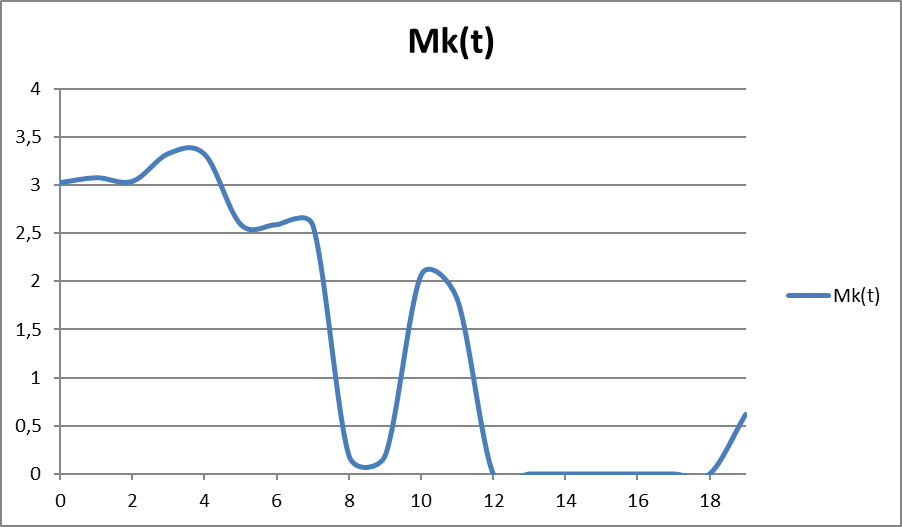

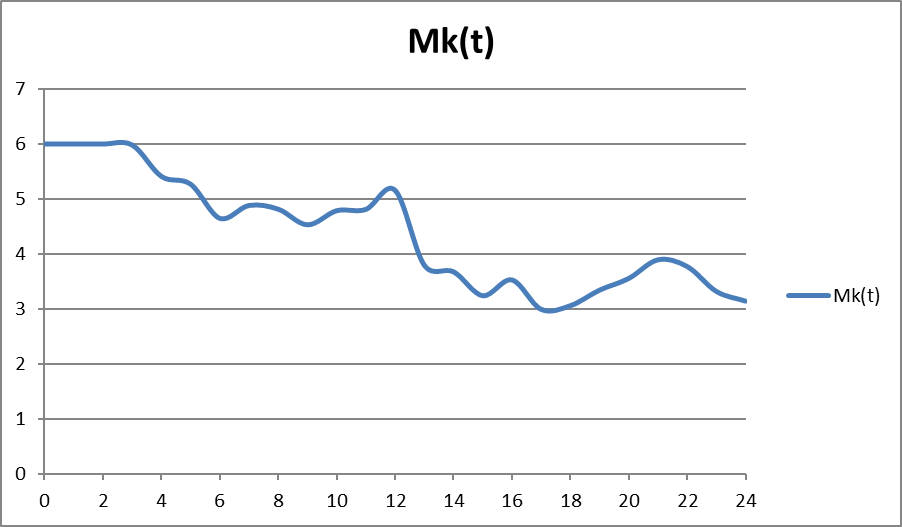

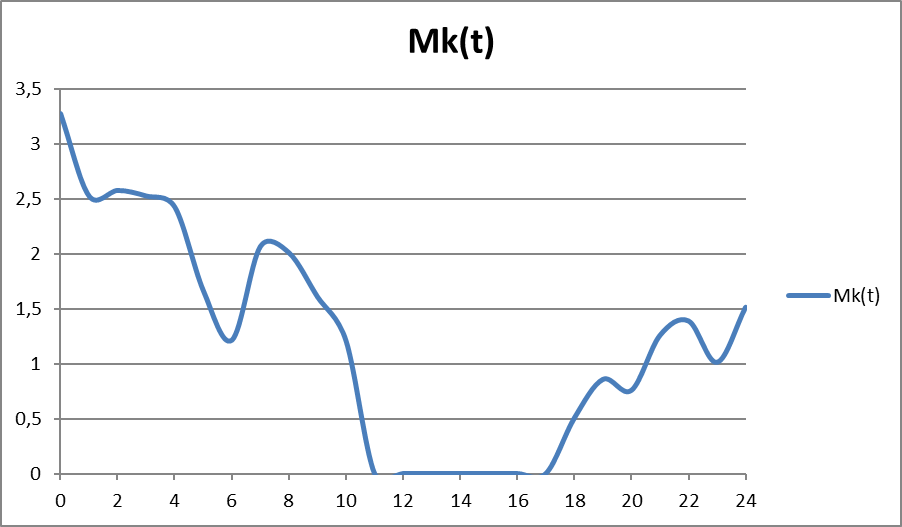

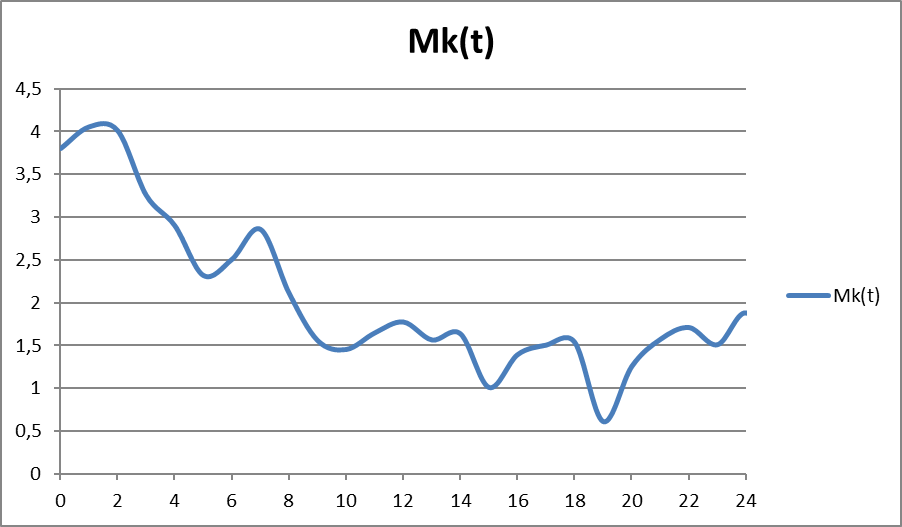

Рисунок 12 – График изменения среднего значения вершинной связности графа из 10 вершин

Рисунок 13 – График изменения среднего значения вершинной связности графа из 15 вершин

Рисунок 14 – График изменения среднего значения вершинной связности графа из 25 вершин

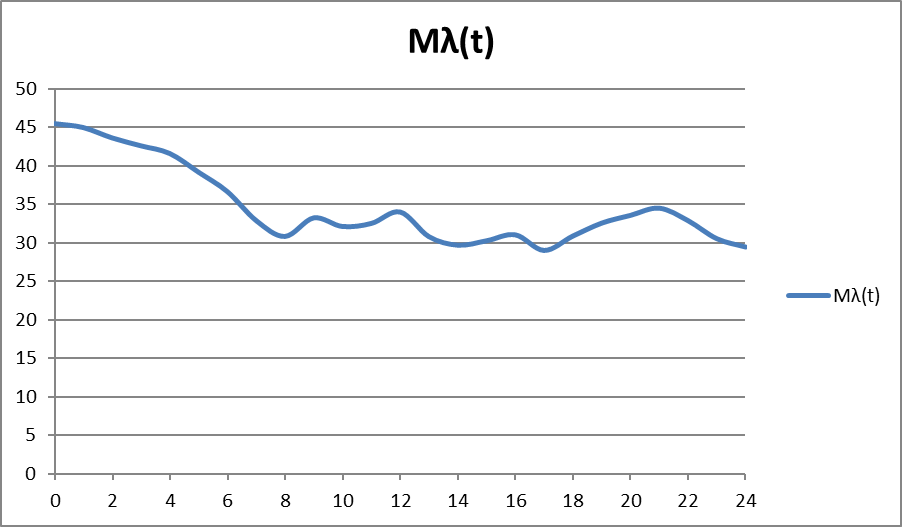

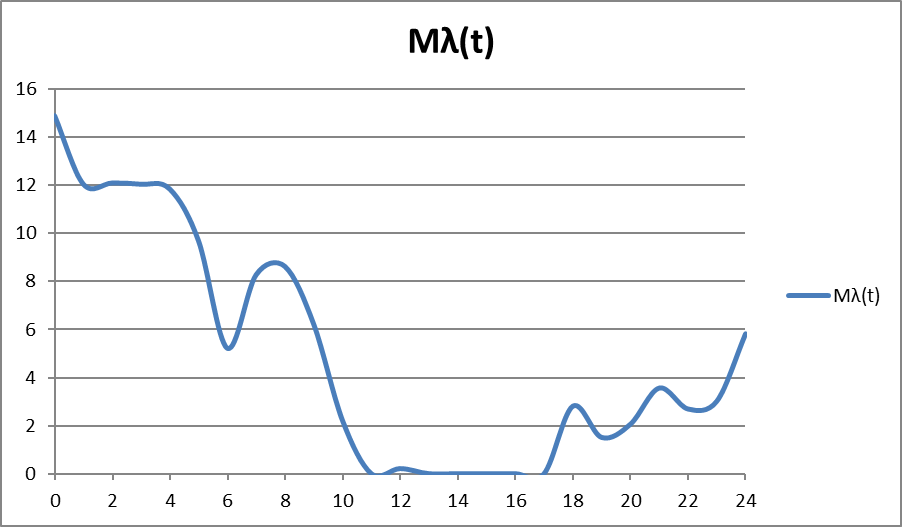

Рисунок 15 – График изменения среднего значения рёберной связности графа из 10 вершин

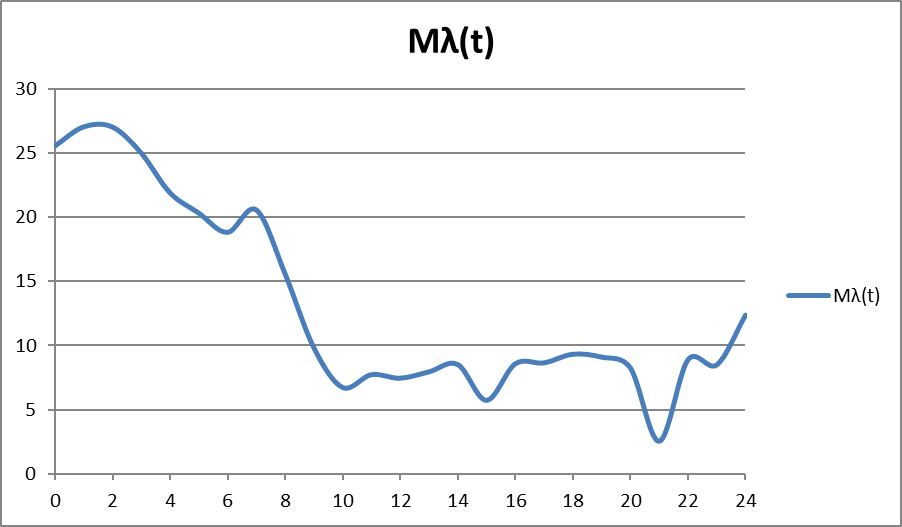

Рисунок 16 – График изменения среднего значения рёберной связности графа из 15 вершин

Рисунок 17 – График изменения среднего значения вершинной связности графа из 25 вершин
Проанализировав графики изменения средних значений вершинной и рёберной связности, можно видеть, что с увеличением числа вершин, графики становятся более гладкими. Вследствие более равномерного изменения соответствующих характеристик графа.
5.2. Исследование 2
Исследование 2 представляет собой анализ изменения графовых характеристик связности для случайных графов, состоящих из 15, 20, 30 вершин для второй стратегии изменения графа.
Радиус генерации графа – R = 1,5 для первых двух графов и R = 2 для третьего графа. Длина вектора скорости каждой вершины равна 1. Движение вершин графа осуществляется, начиная с нулевого значения системного времени и заканчивая моментом 2,0 для первых двух графов и моментом 2,5 для третьего графа. Шаг изменения переменной системного времени dt = 0,1.
Графики, построенные с помощью данных, полученных благодаря проведённым расчётам, представлены на рисунках 18 – 32.

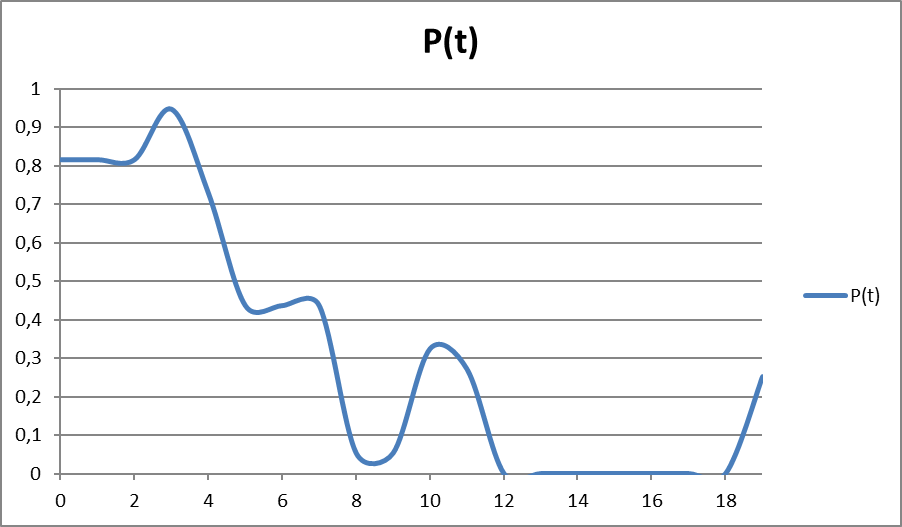

Рисунок 18 – График зависимости вероятности связности графа из 15 вершин от времени

Рисунок 19 – График изменения среднего числа вершин графа из 15 вершин

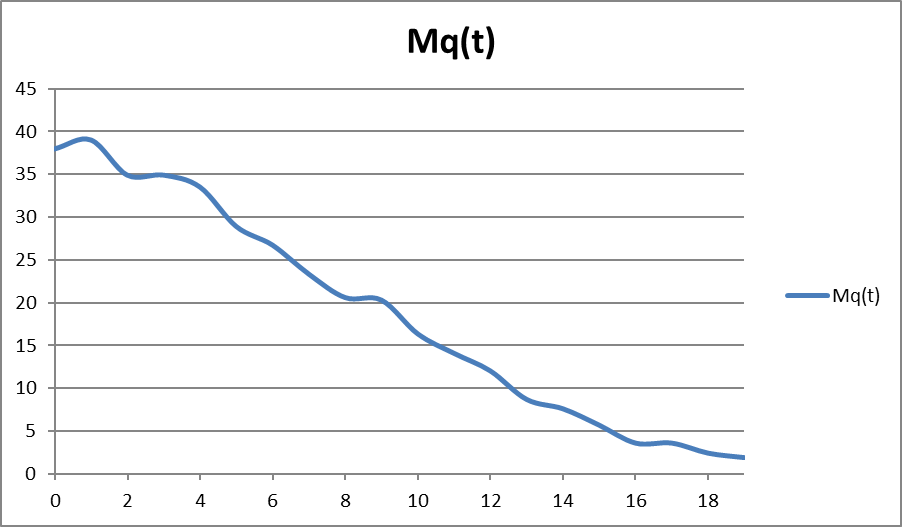

Рисунок 20 – График изменения среднего числа рёбер графа из 15 вершин

|
