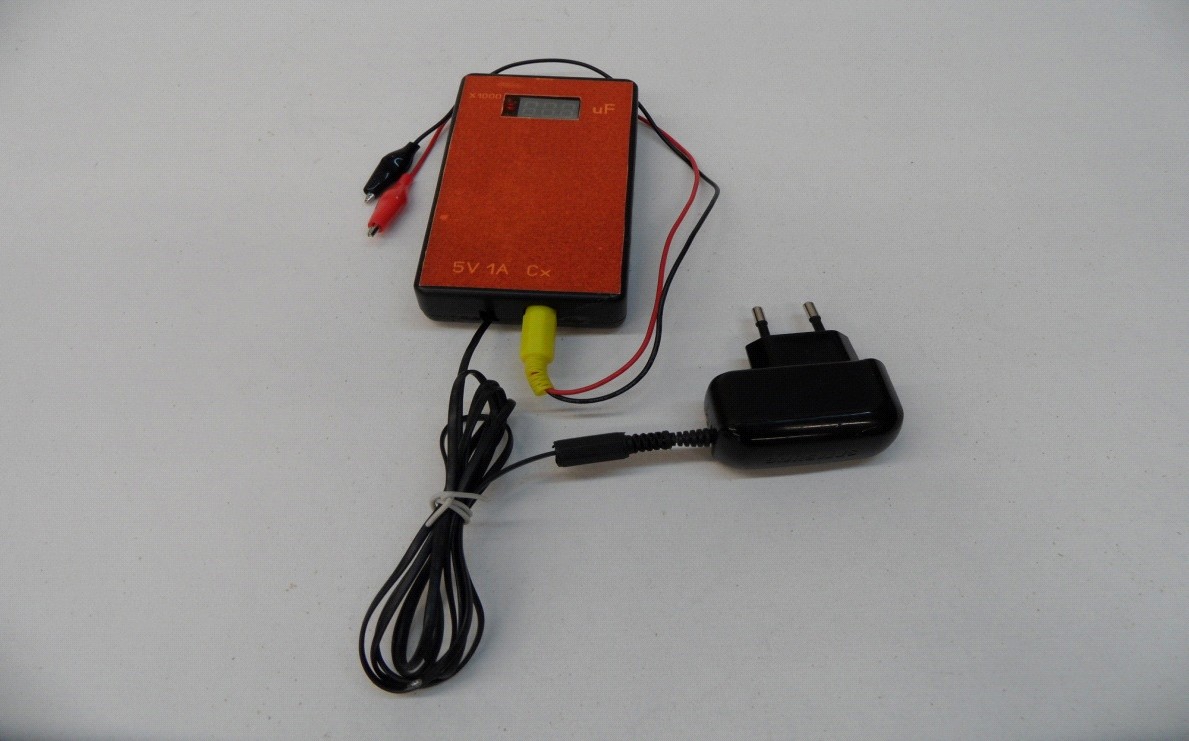

5.1. МИКРОФАРАДОМЕТР

Микрофарадометр предназначен для измерения емкостей конденсаторов в широком диапазоне их изменения. Он используется в лабораториях радиотехники, электроники, микроэлектроники при настройках и ремонте радиоаппаратуры, а также при проведении лабораторно-практических работ в учебном процессе.

Микрофарадометр имеет небольшие размеры, вес, потребляемую мощность, изготовлен на современной элементной базе и является практичным и надежным измерительным прибором. Прост в изготовлении, обладает высокой точностью измерений, имеет широкий диапазон измеряемых ёмкостей, удобен в эксплуатации.

Технические характеристики:
Габаритные размеры, мм	125Ч65Ч30
Масса, кг	0,8
Напряжение питания, В	220
Потребляемае мощность, Вт	12
Диапазон измеряемых емкостей, мкФ	1– 999·10і
Погрешность во всем диапазоне измерения, %	3

Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение № 000 от 01.01.2001, выданное УО «Брестский государственный политехнический колледж».

Авторы: – преподаватель, – учащийся УО «Брестский государственный политехнический колледж».

Адрес: 224000, г. Брест,

ул. К. Маркса, 49.

Тел.: [phone], 23-04-82.

5.2. СТЕНД ДЛЯ НАСТРОЙКИ ПНЕВМОЭЛЕКТРИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ ППЭД-3

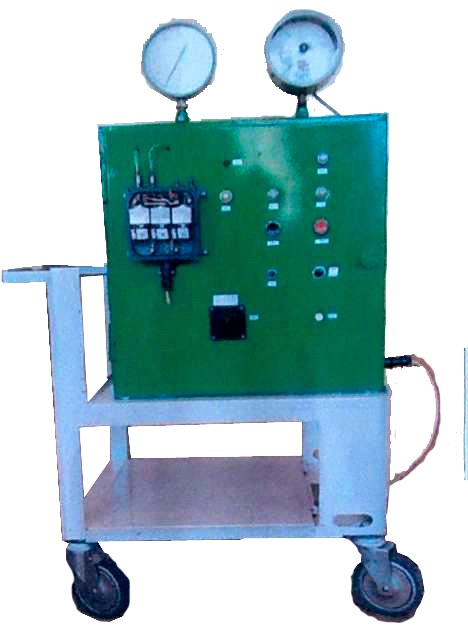

Стенд предназначен для настройки пневмоэлектрических преобразователей ППЭД-3. Конструкция стенда смонтирована в металлическом ящике и закреплена на передвижной тележке.

Стенд состоит из пневматической схемы, в состав которой входят: компрессор, ресивер, два пневморедуктора и пневмотумблера, задатчик образцового и электроконтактного манометров. Электрическая схема стенда позволяет работать компрессору в ручном и автоматическом режимах. На внешней панели стенда размещены сигнальные лампы, кнопки «Пуск» и «Стоп», предохранитель, переключатель, пневмотубмлер, задатчик, пневмопреобразователь ППЭД-3. Пневмопреобразователь предназначен для управления электрическими цепями, сигнализацией и позиционного регулирования технологических параметров с помощью входных пневматических сигналов с давлением 0,2 – 1,0 кГс/смІ. Преобразователь имеет три пневматических выхода, каждый из которых рассчитан на контроль одного значения параметра.

Технические характеристики:
Габаритные размеры, мм	700Ч500Ч940
Масса, кг	40
Напряжение питания, В	220

Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение № 000/107 от 01.01.2001, выданное УО «Новополоцкий государственный профессиональный лицей нефтехимии».

Автор: – мастер производственного обучения УО «Новополоцкий государственный профессиональный лицей нефтехимии».

Адрес: 211440, Витебская обл.,

6.

Тел.: [phone].

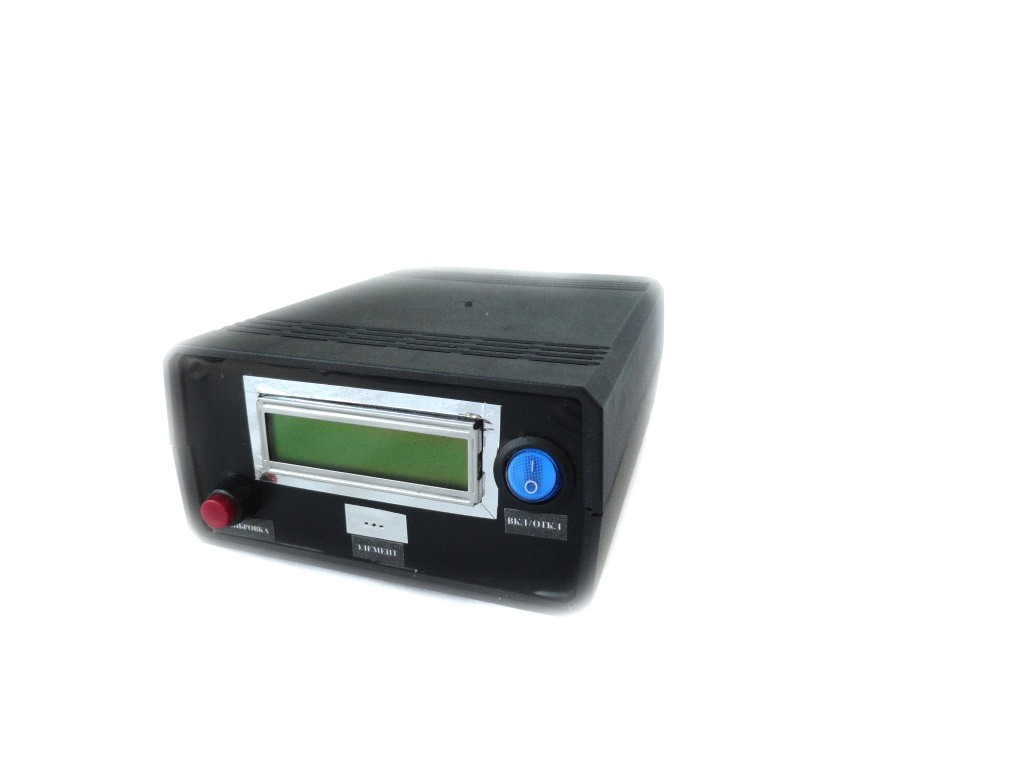

5.3. ЦИФРОВОЕ УСТРОЙСТВО ИССЛЕДОВАНИЯ ПОЛУПРОВОДНИКОВЫХ ИЗДЕЛИЙ

Лабораторный прибор, предназначен для определения типа полупроводниковых приборов, измерения основных параметров, определения структуры транзисторов и вида полупроводникового материала. Способен определять и отображать на дисплее информацию о p-n-p и n-p-n переходах полупроводниковых приборов. Имеет дополнительный универсальный разъем для подключения полупроводниковых приборов различных видов конструкции.

Может использоваться при проведении учебных и лабораторно-практических занятий по дисциплинам «Производственное обучение», «Радиоэлектроника» в радиомастерских и лабораториях.

Технические характеристики:
Габаритные размеры, мм	180Ч155Ч70
Масса, кг	0,4
Напряжение питания, В	200
Потребляемая мощность, Вт	25

Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №1 от 01.01.2001, выданное УО «Гомельский государственный профессионально-технический колледж электротехники».

Автор: – преподаватель УО «Гомельский государственный профессионально-технический колледж электротехники».

Адрес: 246007, -б..

Тел.: [phone], 68-41-63.

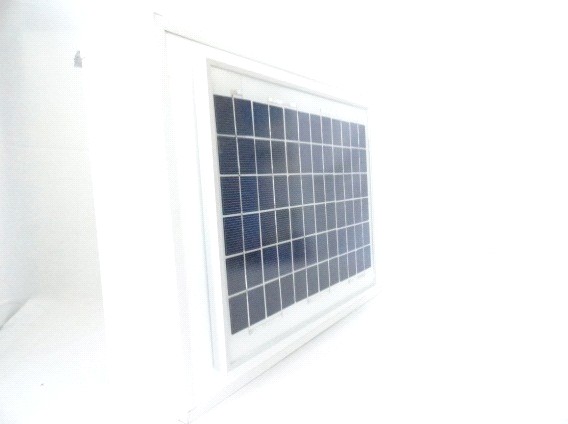

5.4. ЭНЕРГОНЕЗАВИСИМАЯ СИСТЕМА ПОДСВЕТКИ

Энергонезависимая система подсветки служит для автономной подсветки уличных табличек в тёмное время суток. Источником электрической энергии является солнечная батарея. В дневное время суток происходит накопление электрической энергии в аккумуляторной батарее, а ночью лампы светильников получают электрическую энергию от аккумуляторной батареи.

Принцип работы устройства основан на изменении сопротивления фоторезистора R6 в зависимости от его освещения.

Технические характеристики:
Габаритные размеры, мм	400Ч350Ч120
Масса, кг	1,1
Напряжение питания, В	12
Потребляемая мощность, Вт	10
Время работы подсветки в автономном режиме, ч	16

Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №2 от 01.01.2001, выданное УО «Гомельский государственный профессионально-технический колледж электротехники».

Автор: – преподаватель УО «Гомельский государственный профессионально-технический колледж электротехники».

Адрес: 246007, -б..

Тел.: [phone], 68-41-63.

5.5. ПРИБОР «РЕКОРД-Н»

Прибор предназначен для определения степени чистоты молока при приемке на молокоперерабатывающем предприятии.

Прибор «Рекорд-Н» выполнен на основе прибора «Рекорд», дополнительно оснащен крышкой с компрессором и бобиной для фильтрующей ткани. Применение компрессора с крышкой позволяет ускорить процесс определения чистоты молока, исключить предварительное нагревание его перед проведением анализа, усовершенствовать процесс подачи фильтрующей ткани.

Прибор «Рекорд-Н» имеет высокую производительность и удобен в эксплуатации.

Технические характеристики:
Габаритные размеры, мм	150Ч120Ч250
Масса, кг	0,3
Пропускная способность компрессора, л/мин	1,5
Объем молока для анализа, мл	250
Температура молока, оС	5-20

Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №19 от 01.01.2001, выданное УО «Слуцкий профессионально-технический колледж перерабатывающей промышленности».

Автор: – учащийся УО «Слуцкий профессионально-технический колледж перерабатывающей промышленности».

Адрес: 223610, Минская обл., .

Тел.: [phone], 4-64-36.

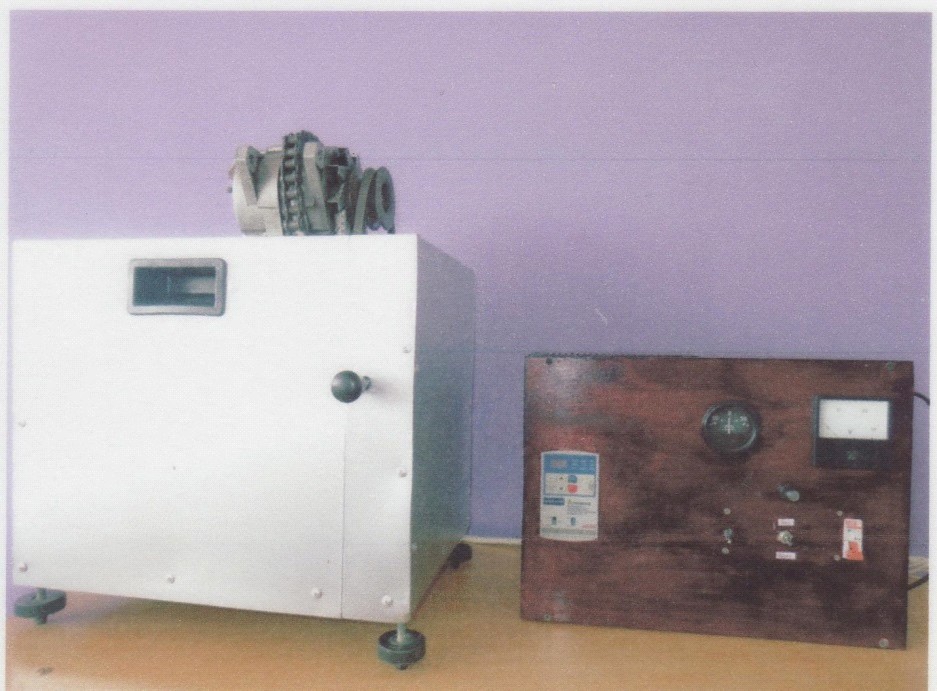

5.6. СТЕНД ДЛЯ ДИАГНОСТИКИ ЭЛЕКТРООБОРУДОВАНИЯ ТРАКТОРОВ И АВТОМОБИЛЕЙ «СДЭ -1»

Стенд для диагностики предназначен для диагностики обмоток генератора при различной нагрузке. При помощи стенда определяется величина токов зарядки и возбуждения в обмотках генератора.

Стенд состоит из пульта управления с приборами контроля, приводной станции и испытуемого образца.

Технические характеристики:
Габаритные размеры, мм	590Ч310Ч500
Напряжение питания, В	220

Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №1 от 01.01.2001, выданное ГУО «Любанский сельскохозяйственный профессиональный лицей».

Автор: – преподаватель ГУО «Любанский сельскохозяйственный профессиональный лицей».

Адрес: 223812, Минская область, 7.

Тел.:[phone], 5-05-93, 5-05-97.

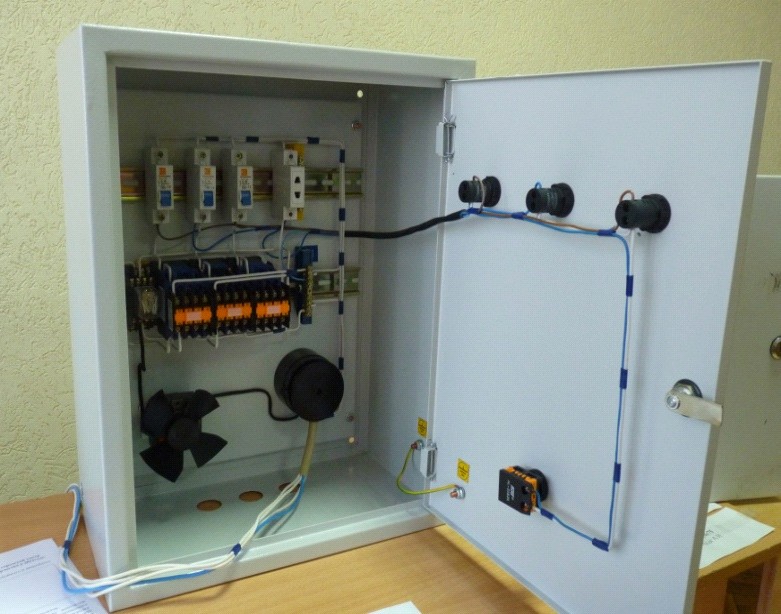

5.7. УСТРОЙСТВО БЕСПЕРЕБОЙНОГО И АВАРИЙНОГО ПИТАНИЯ ОДНОФАЗНЫХ НАГРУЗОК

Устройство предназначено для обеспечения бесперебойного питания однофазных нагрузок в трехфазных сетях и включения аварийного режима работы при полном отключении питающей сети.

Устройство состоит из ящика управления с автоматическими выключателями, индикаторами наличия фазных и выходного напряжений, магнитных пускателей, реле и розеток.

При работе устройства нагрузка через систему контактов подключается к приоритетной фазе трехфазной сети. При отсутствии напряжения на этой фазе устройство автоматически подключает нагрузку к фазе, на которой присутствует напряжение. При полном отключении трехфазной сети дистанционно производится запуск от дизель-генератора. При восстановлении напряжения в сети устройство возвращается в основной рабочий режим.

Технические характеристики:
Габаритные размеры, мм	400Ч500Ч220
Масса, кг	10
Напряжение питания, В	380
Мощность нагрузки, кВт	1

Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №1 от 01.01.2001, выданное УО «Минский государственный профессионально-технический колледж монтажных и подъёмно-транспортных работ».

Автор: – преподаватель УО «Минский государственный профессионально-технический колледж монтажных и подъёмно-транспортных работ».

Адрес: 220070, .

Тел.: [phone].

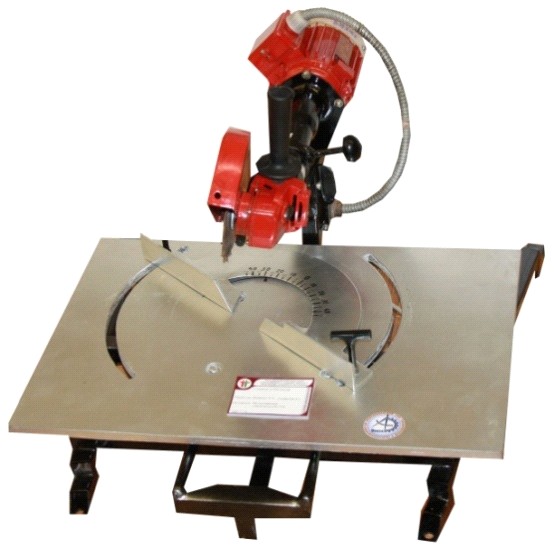

5.8. СТАНОК ОТРЕЗНОЙ

Станок отрезной предназначен для резания изделий из металла, дерева, пластмассы, камня, кирпича под углом до 45° и применяется в ремонтных мастерских, на строительных объектах при строительстве арок, каминов, фасадов зданий, а также в личном хозяйстве.

Станок представляет собой рабочий поворотный стол с нанесенной на его поверхности шкалой упора и маятникового рычага, на котором нанесена шкала в градусах для поворота рабочей части на определенный угол резания. На станке установлены электродвигатель, приводной вал с зубчатым колесом, шариковые подшипники, отрезной круг, ручка, пускатель, ножки для закрепления станка на столе. Предусмотрены: защита от случайного разрушения режущего круга и автоматическое выключение электродвигателя при возникновении чрезвычайной ситуации.

Технические характеристики:
Габаритные размеры, мм	450Ч600Ч480
Масса, кг	21
Напряжение питания, В	220
Частота вращения электродвигателя, об/мин	1370

Статус прав интеллектуальной собственности удостоверение на рацпредложение №2 от 01.01.2001, выданное УО «Мстиславский государственный строительный профессионально-технический колледж».

Автор: – мастер производственного обучения УО «Мстиславский государственный строительный профессионально-технический колледж».

Адрес: 213453, Могилевская обл., 0.

Тел.: [phone], 2-05-01.

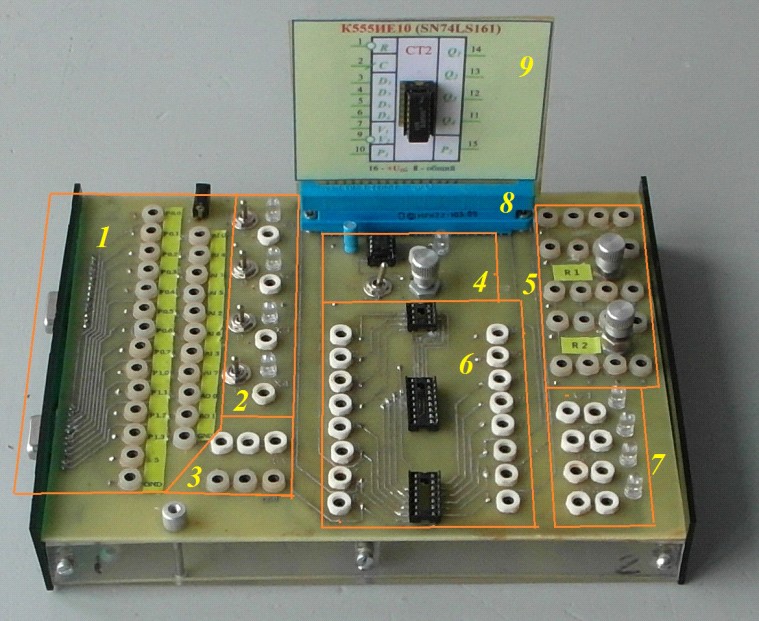

5.9. МАКЕТНАЯ ПЛАТА И ВИРТУАЛЬНЫЕ ПРИБОРЫ ДЛЯ ИССЛЕДОВАНИЯ ПОЛУПРОВОДНИКОВЫХ ДИСКРЕТНЫХ ЭЛЕМЕНТОВ И ИНТЕГРАЛЬНЫХ МИКРОСХЕМ

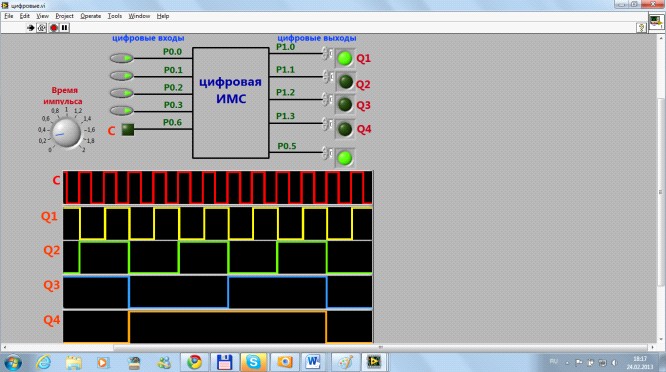

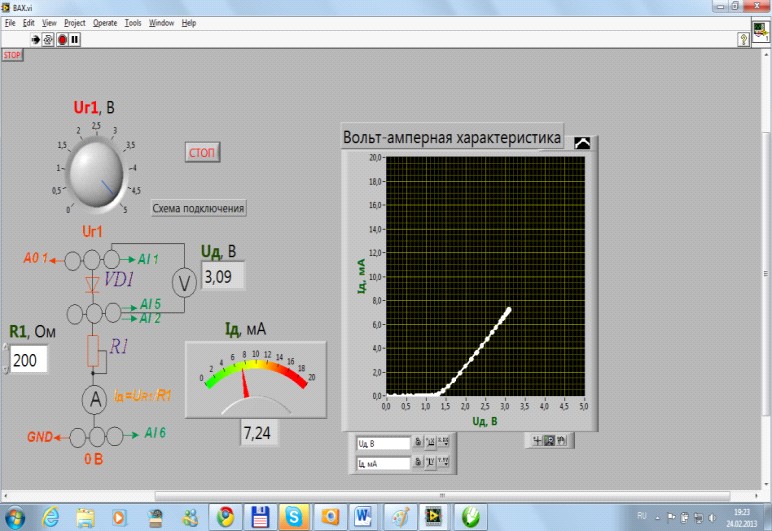

Макетная плата предназначена для снятия вольт-амперных характеристик дискретных полупроводниковых элементов (резисторов, диодов, тиристоров, транзисторов), изучения функционирования и проверки работоспособности аналоговых (операционных усилителей) и цифровых (логических элементов, триггеров, регистров, шифраторов, дешифраторов, счётчиков) микросхем в корпусах DIP8, DIP14, DIP16. Виртуальные приборы обеспечивают программное управление аналоговыми и цифровыми входами/выходами макетной платы.

Макетная плата может работать автономно или программно с помощью виртуальных приборов.

Технические характеристики:
Габаритные размеры макетной платы, мм	210Ч160Ч40
Габаритные размеры сменных плат, мм	85Ч10Ч90
Напряжение питания, В	5

Статус прав интеллектуальной собственности: удостоверение на рационализаторское предложение №32 от 01.01.2001, выданное УО «Могилевский государственный политехнический колледж».

Автор: – преподаватель УО «Могилевский государственный политехнический колледж».

Адрес: 212030, 3.

Тел. [phone], 25-67-33.
