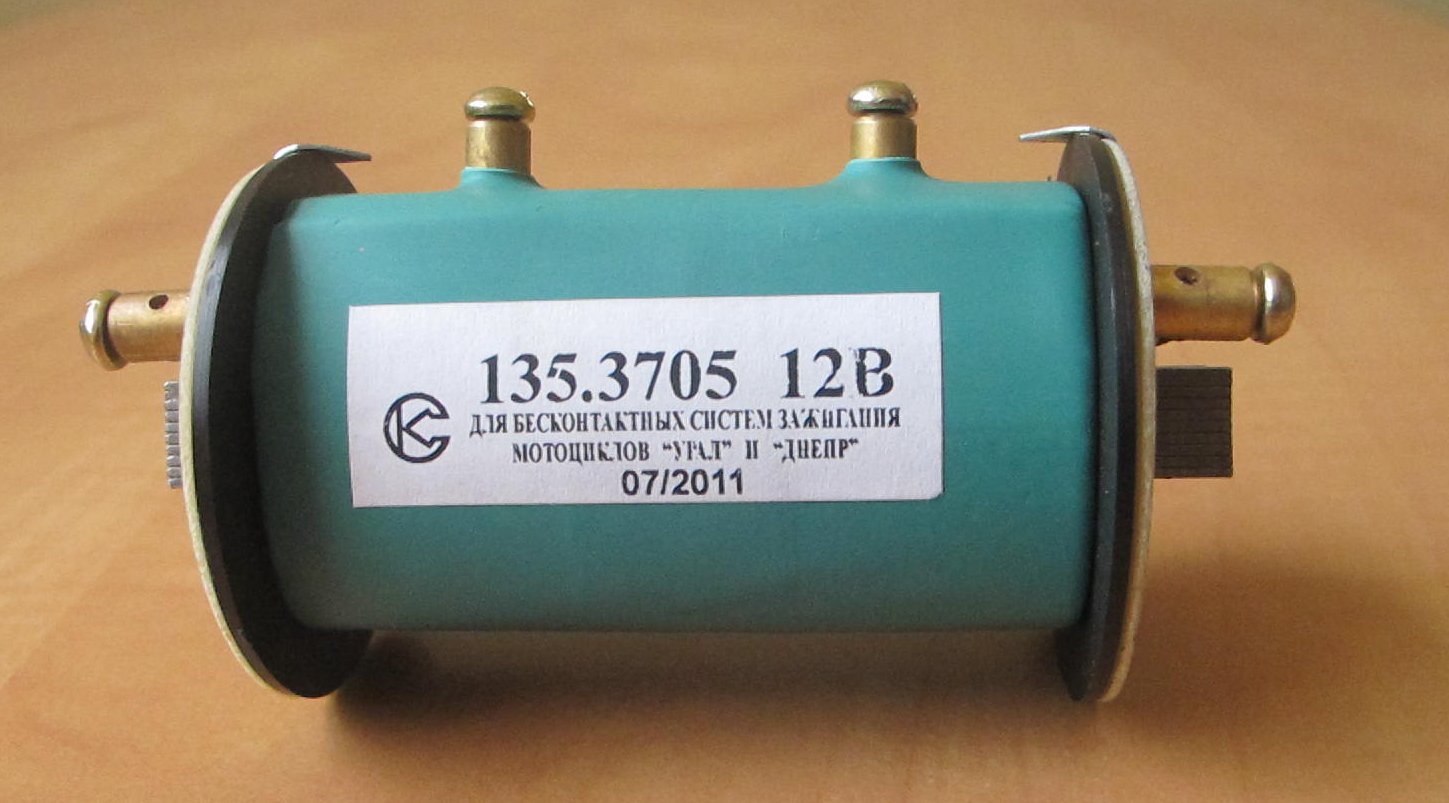

Катушка зажигания 135.3705
|
Общие сведения
Катушка зажигания предназначена для работы в бесконтактной системе зажигания (БСЗ) в системе электрооборудования 2-цилиндровых карбюраторных двигателей мотоциклов типа "Урал" и "Днепр" всех модификаций.
.
|
Технические данные
1. Напряжение питания катушки с присоединением минусового полюса источников постоянного тока на корпус мотоцикла:
- минимальное - 8 В;
- номинальное - 12 В;
- максимальное - 16 В.
2. Вторичное напряжение, при токе разрыва 4А, сопротивлении шунта 3 Мом, емкости шунта 50 Пф:
- при температуре 25 ° С, не менее - 17кВ;
- при температуре 85 ° С, не менее - 16кВ;
3. Ток разрыва - 4А.
4. Частота коммутации тока первичной обмотки:
- минимальная - 10 Гц;
- номинальная - 50 Гц.
5. Нагрузка вторичной цепи:
- емкость 50 пф;
- сопротивление 1 мОм;
6. Ток разряда, не менее 35 мА
7. Длительность разряда, не менее 1,5 мС.
Изготовитель гарантирует безотказную работу катушки зажигания 135.3705 при соблюдении условий эксплуатации в течение 24 месяцев с даты продажи.
|

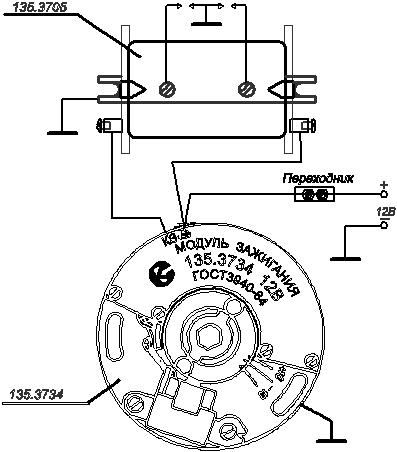

Схема включения в сиcтему электрооборудования
|

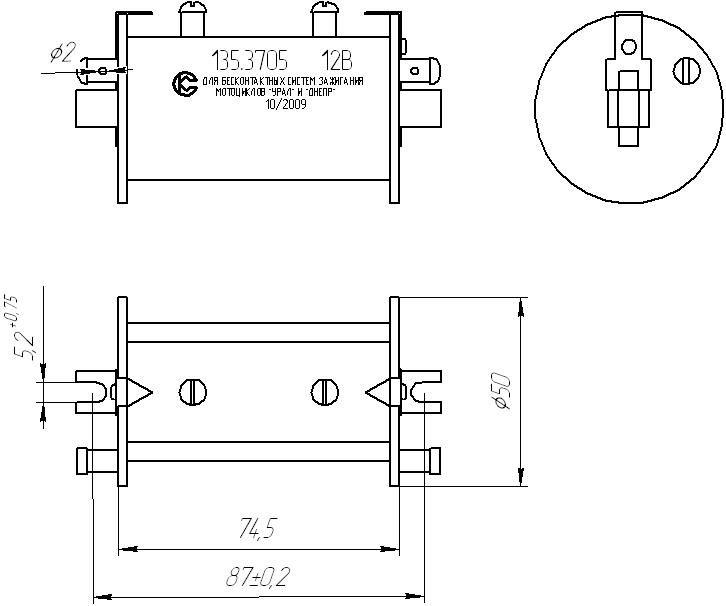

Габаритный чертеж
|
|
