------------Ч25%=23 225 г/ч
100
Абсолютную влажность воздуха коровника (q1) выводим из формулы:
q1 R Чe
R=-----Ч100 = q1 = -------------- ,
e 100
где
q1 – это абсолютная влажность воздуха помещения при которой относительная влажность остается в пределах нормы.
R – это относительная влажность в помещении.

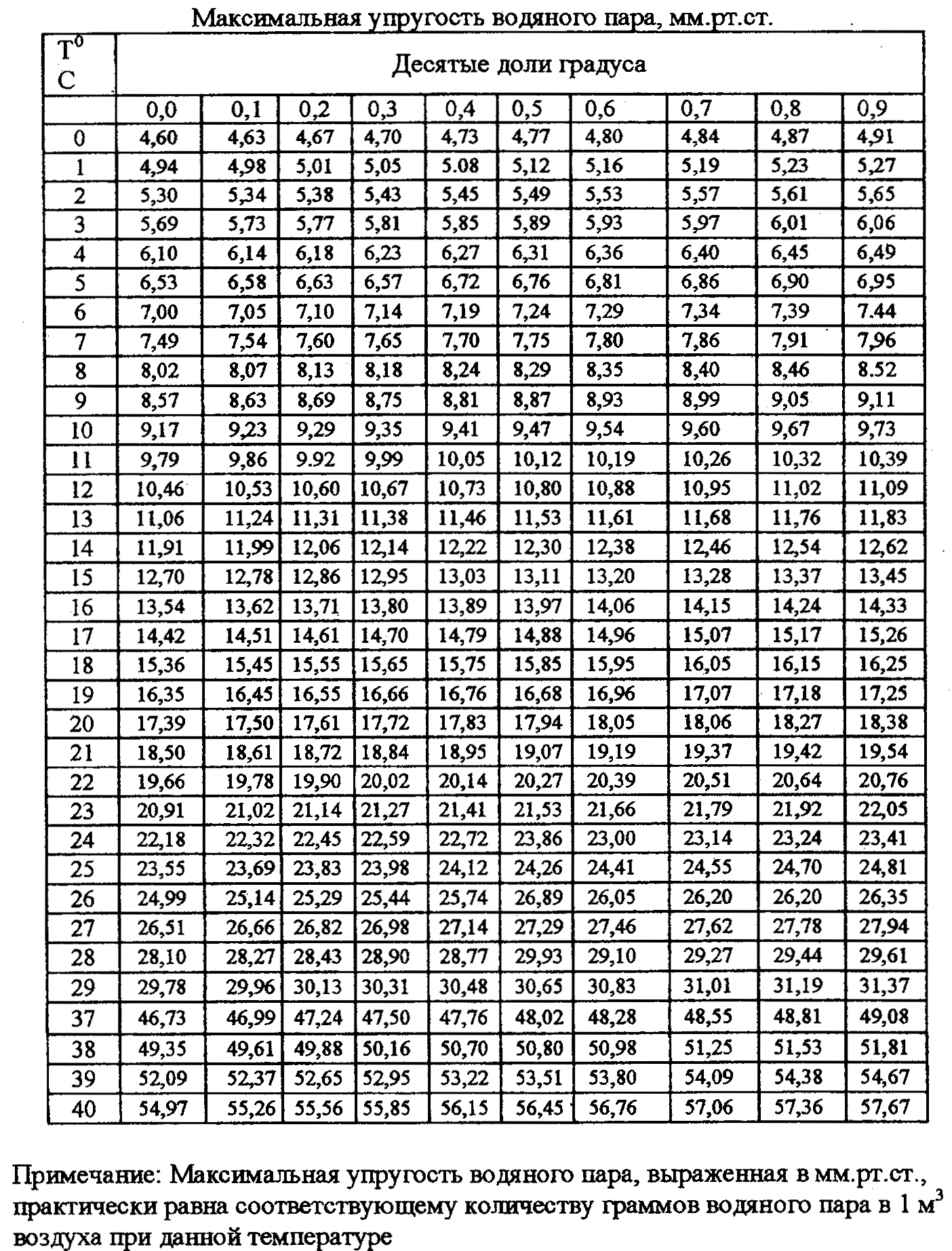

e – это максимальная упругость водяного пара, мм. рт. ст. при температуре 100С (табл. 3).
100 – это коэффициент для перевода в проценты.
RЧe 75Ч9,17
q1 = -------------- = ------------- = 6,88 г/м3
100 100
Абсолютная влажность атмосферного воздуха в данной климатической зоне за самый влажный месяц находим по таблице 1. Для Омской обл. она ровна 2,4г/м3. Имея все исходные данные, рассчитываем L т. е. часовой объем вентиляции:
a+b 92900+23225 116125
L = ----------- = ------------------- = ------------ = 25920 м3/ч
q1-q2 6,88-2,4 4,48
Таблица 3
Для реализации проведенных расчетов в сроительстве помещений важно знать площадь сечения всех вытяжных каналов.
Ее определяют по формуле:
L
S=----------
VЧ3600
где
S – площадь сечения всех каналов м2.
L – объем вентиляции за час, м3/ч.
V – скорость движения воздуха в вытяжном канале (находится по табл 4.) м/с; с учетом перепада наружной и внутренней температуры воздуха (в нашем примере 100С + -100С), а так же высоты вытяжной трубы (h)/
3600 – количество секунд в часе.
L 25900
S=------------- = ---------------- = 5,8м2
VЧ3600 1,23Ч3600
Исходя из общей площади сечения вытяжных каналов и величины сечения одного канала, определяют, сколько должно быть каналов (труб, шахт). Количество их получают при делении общей площади вытяжных каналов на площадь сечения одного канала.
n = S:S1(канала).
В нашем примере:
n = 5,8м2:(0,8Ч0,8)=9 вытяжных шахт.
Т. о. для 200 коров часовой объем вентиляции должен быть 25920м3/ч, а осуществить его можно через 5,8м2 площади вытяжных каналов. Их должно быть 9. Распределены они по длине перекрытия равномерно (120:9= примерно 14м).
Таблица 4
Скорость движения воздуха в вентиляционных
вытяжных трубах, м/с
Разность температуры внутреннего и наружного воздуха, 0С | Высота трубы, м | ||||||
4 | 5 | 6 | 7 | 8 | 9 | 10 | |
6 | 0,64 | 0,73 | 0,80 | 0,87 | 0,92 | 0,98 | 1,03 |
8 | 0,76 | 0,84 | 0,93 | 1,00 | 1,07 | 1,14 | 1,20 |
10 | 0,85 | 0,95 | 1,05 | 1,12 | 1,20 | 1,28 | 1,34 |
12 | 0,93 | 1,05 | 1,15 | 1,24 | 1,32 | 1,40 | 1,48 |
14 | 1,01 | 1,13 | 1,24 | 1,34 | 1,43 | 1,52 | 1,60 |
16 | 1,09 | 1,22 | 1,33 | 1,44 | 1,54 | 1,63 | 1,72 |
18 | 1,16 | 1,29 | 1,42 | 1,53 | 1,64 | 1,74 | 1,83 |
20 | 1,23 | 1,37 | 1,50 | 1,62 | 1,73 | 1,84 | 1,94 |
22 | 1,29 | 1,44 | 1,58 | 1,71 | 1,82 | 1,94 | 2,04 |
24 | 1,35 | 1,51 | 1,66 | 1,79 | 1,91 | 2,03 | 2,14 |
26 | 1,41 | 1,58 | 1,73 | 1,87 | 2,00 | 2,12 | 2,33 |
28 | 1,47 | 1,65 | 1,80 | 1,95 | 2,08 | 2,21 | 2,33 |
30 | 1,53 | 1,71 | 1,87 | 2,02 | 2,16 | 2,30 | 2,42 |
32 | 1,59 | 1,77 | 1,94 | 2,10 | 2,24 | 2,38 | 2,51 |
34 | 1,64 | 1,84 | 2,01 | 2,17 | 2,32 | 2,46 | 2,60 |
36 | 1,69 | 1,90 | 2,08 | 2,24 | 2,40 | 2,54 | 2,68 |
38 | 1,75 | 1,96 | 2,14 | 2,32 | 2,47 | 2,62 | 2,77 |
40 | 1,80 | 2,02 | 2,21 | 2,39 | 2,55 | 2,70 | 2,85 |
1.2. Расчет объема вентиляции в животноводческом помещении
по углекислому газу.
Для расчета объема вентиляции по содержанию углекислого газа пользуются формулой:
dЧm
L = --------- , где
d2-d1
L – количество воздуха, которое необходимо удалить из помещения за 1 час, чтобы содержание углекислого газа не превышало допустимой концентрации (0,25%).
d – количество углекислого газа, выделенного за час одним животным, л/ч. Эту величину находим по табл.2.
m – количество животных в данном помещении.
d2 – допустимое содержание углекислого газа в помещении коровника, л/м3 (при ПДК по СО2 0,25% это составит 2,5л/м3).
d1 - содержание углекислого газа в наружном (атмосферном) воздухе (при 0,03-0,04% это будет 0,3-0,4л/м3).
ЗАДАЧА: (условия см. в разделе «расчет объема вентиляции по водяным парам»).
РАСЧЕТЫ:
определяем количество углекислого газа, выделяемого животными (табл.1).корова массой 400кг и с удоем 10кг выделяет 126л углекислого газа за 1 час, 100 коров – 12600л/ч.
Одна корова массой 600кг с удоем 15кг выделяет 171л углекислого газа за 1 час, 60 коров – 10260л/ч.
Одна сухостойная корова массой 600кг выделяет 139л углекислого газа за 1 час, 40 коров – 6360л/ч.
Т. е. все коровы за час выделяют 29220л углекислого газа за 1 час (12600+10260+6360).
Определяем часовой объем вентиляции:
29220 29220
L = ----------------- = --------------- = 13282м3/ч.
2,5--0,3 2,2
Определяем общую площадь сечения вытяжных каналов:
13282 13282
S = ------------------- = ------------ = 3,0м2.
1,23Ч3600 4428
Определяем количество вытяжных каналов:
n = 3:0,64=5,0(каналов).
Находим распределение каналов по длине помещения:
120 м
------------------ = 24 метра
5 каналов
1.3. Методы проверки фактического объема вентиляции.
Расчет кратности воздухообмена
В практике при оценке вентиляции пользуются понятием «кратность воздухообмена» - это отношение количества воздуха куб/м, поступающего в помещение (или удаляемого из помещения) в час, к внутренней кубатуре помещения.
(час. объем вент., м3/ч)
Кр = ---------------------------------
(объем помещения, м3)
25920 25920
В нашем примере: Кр = ---------------- = ---------- = 6 раз.
120Ч12Ч3 4320
Зоогигиенические нормы кратности воздухообмена: зимой-3-5, в переходный период-6-8, летом-10-12 раз.
Проверка фактической частоты объема вентиляции.
Для этого расчета необходимо определить площадь сечения всех каналов, через которые нагнетается или удаляется воздух, и скорость движения его на выходе из каналов.
Воздухообмен в течение часа расчитывают по следующей формуле:
L = SЧYЧ3600 = м2/ч, где
L – фактический воздухообмен, м2/ч.
S – площадь сечения канала (или всех каналов), м2.
Y – скорость движения воздуха, м/с.
3600 – количество секунд в часе.
ПРИМЕР:
Площадь сечения одной вытяжной трубы 0,64м2, скорость движения воздуха на выходе трубы 1,8 м/с, количество труб 9.
Найти часовой объем вентиляции.
L=SЧYЧ3600=0,64Ч1,8Ч3600=4140 м3/ч.
Это производительность по воздуху 1 вытяжной трубы, а их 9.
Отсюда – 4140м3/чЧ9=37260 м3/ч.
Если производится проверка фактического объема вентиляции помещения с механической или комбинированными системами, то необходимо определить производительность м3/ч каждого в отдельности вентилятора, затем все суммировать и сравнит с нормативами потребности воздуха м3/1ц живой массы.
Проверка: Соответствует ли площадь сечения вытяжных каналов нормативу на одно животное?Для этого делают обмер общей площади сечения всех вытяжных труб помещения (в см2) и делят полученный результат на количество животных, находящихся в помещении. Полученный результат сравнивают с нормативными показателями (табл. 5).
Таблица 5
Нормативы площади сечения вытяжных вентиляционных каналов, см2/ на 1 животное
ВИД ЖИВОТНОГО | Площадь сечения труб на см/ на1 жив. |
Корова | 280-300 |
Телята до 6-ти месячного возраста | 75-100 |
Телята старше 6-ти месячного возраста | 160 |
Свиноматки, хряки | 150-175 |
Поросята отьёмыши | 25-40 |
Подсвинки | 85 |
Овцематки | 80 |
Овцы (холостые, суягные, ягнята после отбивки) | 45 |
Рабочие лошади | 170-245 |
Кобылы подсосные | 325-375 |
ПРИМЕР: в коровнике 9 вытяжных каналов площадью сечения по 0,64 м2 (каждый 80смЧ80см). общая площадь: 0,64м2Ч9 каналов = 5,76м2 = 57600см2.
|
