Министерство образования и науки Украины
ПГАСА
Кафедра Эксплуатации и ремонта машин
РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА
по дисциплине “Технологические основы машиностроения "
Выполнил ст.832 гр.
Проверил
Днепропетровск 2010
Содержание
Выбор заготовки
Механическая обработка вала: токарная обработка
Механическая обработка вала: фрезерная обработка
Литература
Приложение
Выбор заготовки
По справочнику [2] выбираем прокат стальной круг
и длиной
Определяем массу заготовки:
где плотность стали;
m=3,14
Механическая обработка вала: токарная обработка
Выбираем оборудование:
Токарно-винторезный станок 1К62, мощностью N=5,5 кВт.
Приспособления: трехкулачковый самоцентрирующий патрон
Инструмент:
Измерительный: штангельциркуль ШЦ - I 0,125;
0,1 штангельциркуль ШЦ - IV, 0-500; 0,1
Режущий: подрезной резец:
центровочное сверло
черновой проходной резец
чистовой подездной резец.
Определяем подготовительно-заключительное время на токарную обработку [1].
Состоит:
а) время зависящее от установки детали; при высоте центровки заготовки до 200 мм в самоцентрирующем патроне 7 минут б) время на ознакомление с чертежом и инструкцией, осмотр материала, инструмента, подбор подкладок.
становить, закрепить, снять заготовку
При установке в самоцентрирующий патрон без выверки
.
Переход 1. Подрезать торец как чисто
Рабочие размеры: D=45 мм; L=22,5 мм; д=5 мм; i=1.
Остальные режимы резания карта 98 стр.287
D | S | V | n | |
45 | 0,25 | 38.8 | 275 | 0,33 |
Время на обработку:
Вспомогательное время.
Основное время.
Штучное время.
Переход 2. Зацентровать
Рабочие размеры: D=8 мм; L=15 мм; д=4 мм; i=1.
D | |
8 | 4,03 |
Переход 3. Обработать начерно.
Черновой проходной резец.
Рабочие размеры: D=45 мм; L=100 мм; д=3,4 мм; i=1.
D | S | V | n | |
45 | 0.16 | 34,5 | 172 | 3,63 |
Вспомогательное время:
Основное время.
Штучное время.
Переход 4. Обработать начерно.
Черновой проходной резец.
Рабочие размеры: D=38,2 мм; L=68мм; д=2мм; i=1.
D | S | V | n | |
38,2 | 0,35 | 36,5 | 304 | 0,64 |
Время на обработку:
Вспомогательное время.
Основное время.
Штучное время.
становить, закрепить, снять заготовку
Переход 5. Подрезать торец как чисто в размер 45 мм.
Рабочие размеры: D=45 мм; L=22,5 мм; д=5 мм; i=1.
D | S | V | n | |
45 | 0,25 | 38,8 | 275 | 0,33 |
Время на обработку:
Вспомогательное время.
Основное время.
Штучное время.
Переход 6. Зацентровать
Рабочие размеры: D=8 мм; L=15 мм; д=4 мм; i=1.
D | |
45 | 4,03 |
Переход 7. Обработать начерно.
Рабочие размеры: D=45 мм; L=23 мм; д=5,9 мм; i=1.
D | S | V | n | |
45 | 0,1 | 18,3 | 130 | 2,6 |
Время на обработку:
Основное время.
Штучное время.
Переход 8. Обработать начисто до
36мм
Рабочие размеры: D=36,2 мм; L=23 мм; д=0,1 мм; i=1.
D | S | V | n | |
36,2 | 0,75 | 17,7 | 170 | 1,28 |
Время на обработку:
Вспомогательное время.
Основное время.
Штучное время.
Переход 9. Снять фаску 1Ч45° на
36мм.
Рабочие размеры: D=33 мм; L=1 мм; д=1 мм; i=1.
D | S | V | n | |
33 | 0,2 | 62 | 600 | 1,1 |
Вспомогательное время:
Штучное время.
Переход 10. Обработать начисто.
Чистовой резец.
Рабочие размеры: D=38,2 мм; L=30 мм; д=0,1 мм; i=1.
D | S | V | n | |
38,2 | 0,2 | 20 | 170 | 1,98 |
Время на обработку:
Вспомогательное время.
Основное время.
Штучное время.
Переход 11. Обточить начисто
.
Рабочие размеры: D=36,2 мм; L=68 мм; д=0,1 мм; i=1.
D | S | V | n |
36,2 | 0,2 | 20 | 170 |
Время на обработку:
Вспомогательное время.
Штучное время.
Переход 12. Снять фаску 1Ч45° на
36мм.
Рабочие размеры: D=33 мм; L=1 мм; д=1 мм; i=1.
D | S | V | n | |
33 | 0,2 | 62 | 600 | 1,1 |
Вспомогательное время:
Штучное время.
Механическая обработка вала: фрезерная обработка
Выбираем оборудование:
Вертикально-фрезерный станок 6Н104, мощностью N=1,5 кВт.
Режущие инструменты: торцевая фреза
;
Приспособления: прихваты, болты, призмы.
Определяем подготовительно-заключительное время при работе на фрезерных станках.
Наладка станка и установка приспособлений на столе с креплением болтами и планками, при длине стола до 750 мм равно 12 мин.
Установка фрез - количество фрез равно 1. Время работы 1 мин.
Время на дополнительные приемы - установка упоров. Время работы 2 мин.
Время на получение инструмента и приспособлений 7 мин.
становить, закрепить, снять деталь.
При установке детали на столе в ручную при массе до 20 кг время вспомогательное равно.
Принимаем.
Переход 1. Фрезеровать шпоночный паз на выдерживая размер 30 мм.
Рабочие размеры: D=8 мм; L=22 мм; д=4 мм; i=1.
Режимы резания: t=6 мин
Даны режимы резания при плотности
. При отклонении материала использовать поправочные коэффициенты.
Подача: вертикальная, продольное.
Скорость резания
;
Поправочный коэффициент по скорости.
Частота вращения.
Время на обработку.
Вспомогательное время.
Основное время.
Штучное время.
Литература
Справочник по нормированию станочных работ в единичном и мелкосерийном производстве. Ближевский. Справочник металлиста. Под ред. Рагшадта Пикус "Справочник фрезеровщика" Справочник по техническому нормированию шлифовальных работ. изд. НИТИ

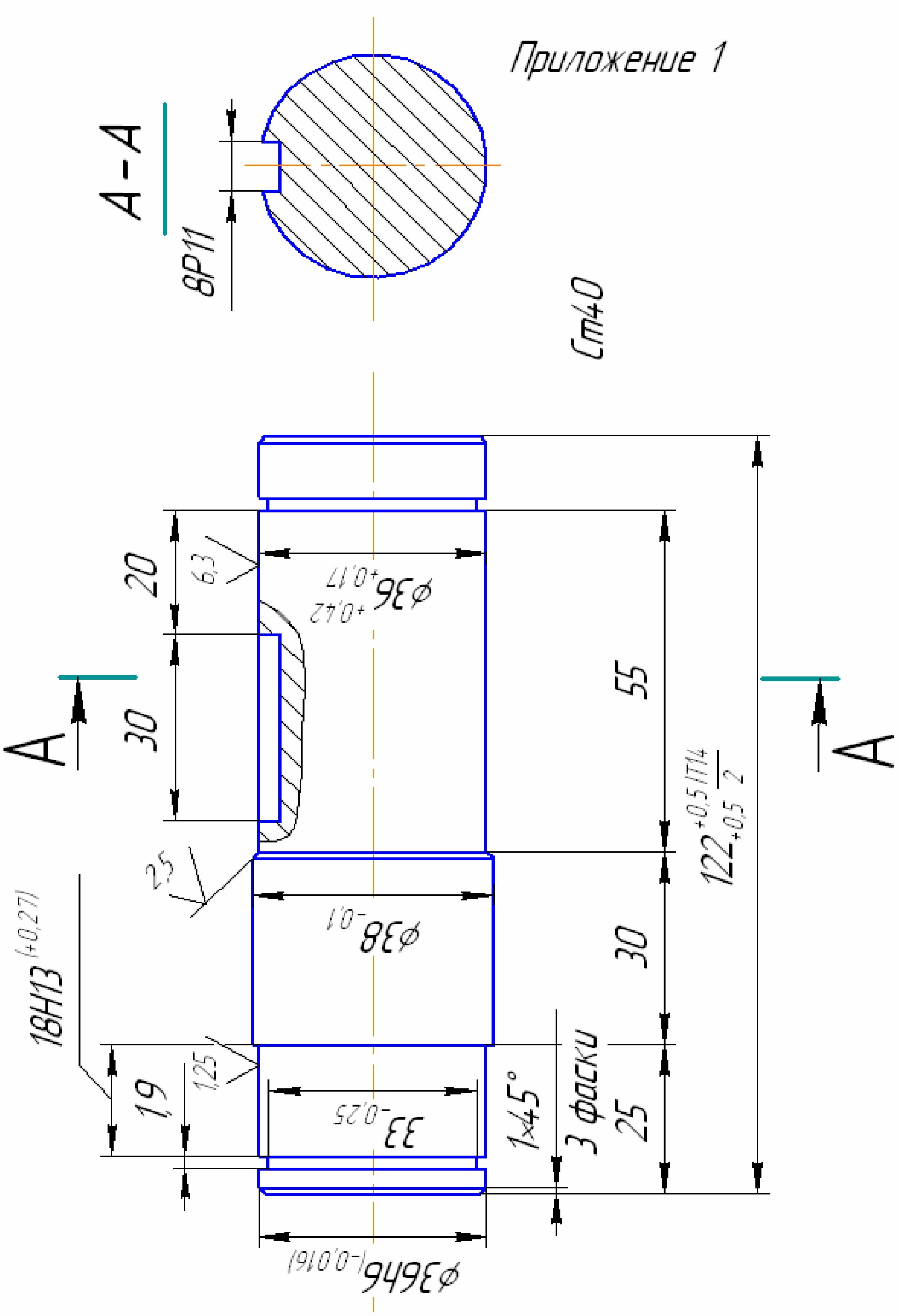

Приложение
