Назначение и краткое описание микшера «МКМ-2.16х8»
Микшер «МКМ-2.16х8» представляет собой набор аналоговых сумматоров с гальванической трансформаторной развязкой, осуществляющих коммутацию канала приема и канала передачи линий четырехпроводной связи в двухпроводный канал, имеющий по выходу гальваническую трансформаторную развязку. Коэффициент передачи по любому каналу микшера равен единице. Использование в схеме микшера гальванической трансформаторной развязки входных и выходных каскадов, позволяет на выходе микшера до минимума свести помеху линий четырехпроводной связи.
Микшер «МКМ-2.16х8» предназначен для подключения многоканальных комплексов записи, типа «Спрут» к каналам четырехпроводной связи, для осуществления записи разговора при проведении селекторных совещаний. Микшер позволяет подключить до восьми каналов четырехпроводной связи (16-ть линий) к восьмиканальному комплексу записи. Использование в схеме микшера элементов гальванической развязки и по входу и по выходу, позволяет подключать к нему любые устройства без использования одного общего контура заземления, не опасаясь появления фонового шума большой амплитуды. Кроме этого, на выходе микшера предусмотрен линейный выход, обеспечивающий суммирование сигналов всех шестнадцати входных линий связи на один выход, что позволяет осуществить подключение до восьми каналов четырехпроводной связи (16-ть линий) к одноканальному комплексу записи.
Микшер «МКМ-2.16х8» размещен в пластмассовом корпусе размером 200х120х40мм, на передней панели которого имеются:
- 8 гнезд для подключения 16-ти линий каналов приемо-передачи
- индикатор включения изделия
На задней панели микшера имеются:
- 8 гнезд для подключения 16-ти микшированных каналов на запись
- 1 гнездо «линейный выход» суммирующий все 16-ть входящих линий
- 1 гнездо для подключения внешнего источника питания
В качестве входных гнезд подключения каналов линий четырехпроводной связи используются стандартные линейные разъёмы типа TJ6P4C, в которых, два средних контакта используются для подключения канала «прием», а два крайних контакта используются для подключения канала «передача». В качестве выходных гнезд подключения комплекса записи используются стандартные линейные разъёмы типа TJ6P4C, в которых задействованы только два средних контакта. В качестве гнезда «линейный выход» исполь -
зуется стандартный стерео разъем на 3,5мм. В качестве гнезда для подключения внешнего источника питания используется стандартный разъем 5,5 мм с внутренним контактом на 2мм. Схема микшера выполнена с использованием элементов поверхностного и объемного монтажа на двухстороннем фольгированном стеклотекстолите с металлизацией переходных отверстий и покрыта защитной маской. Используемая плата является несущей конструкцией для размещения всех установленных разъемов.
Технические характеристики микшера «МКМ-2.16х8»
Общие:
Источник питания + 24В, 0,5А
Габаритные размеры 200х120х40мм
Вес изделия 540 гр
Коэффициент передачи вход-выход 1± 2%
Отношение сигнал/шум -79дб
Вход микшера:
Количество входящих линий 16шт
Входное сопротивление по переменному току не менее 24ком
Входная ёмкость не более 0,1мкф
Вход канала трансформаторный
Выход микшера:
Количество выходных линий 8шт
Выходное сопротивление 600 ом
Выходная ёмкость 1мкф
Макс. уровень выходного напряжения 2,7В
Выход канала трансформаторный
Линейный выход:
Выходное сопротивление 600 ом
Выходная ёмкость 1мкф
Макс. уровень выходного напряжения 2,7В
Выход канала трансформаторный
Изображение передней панели микшера «МКМ-2.16х8»

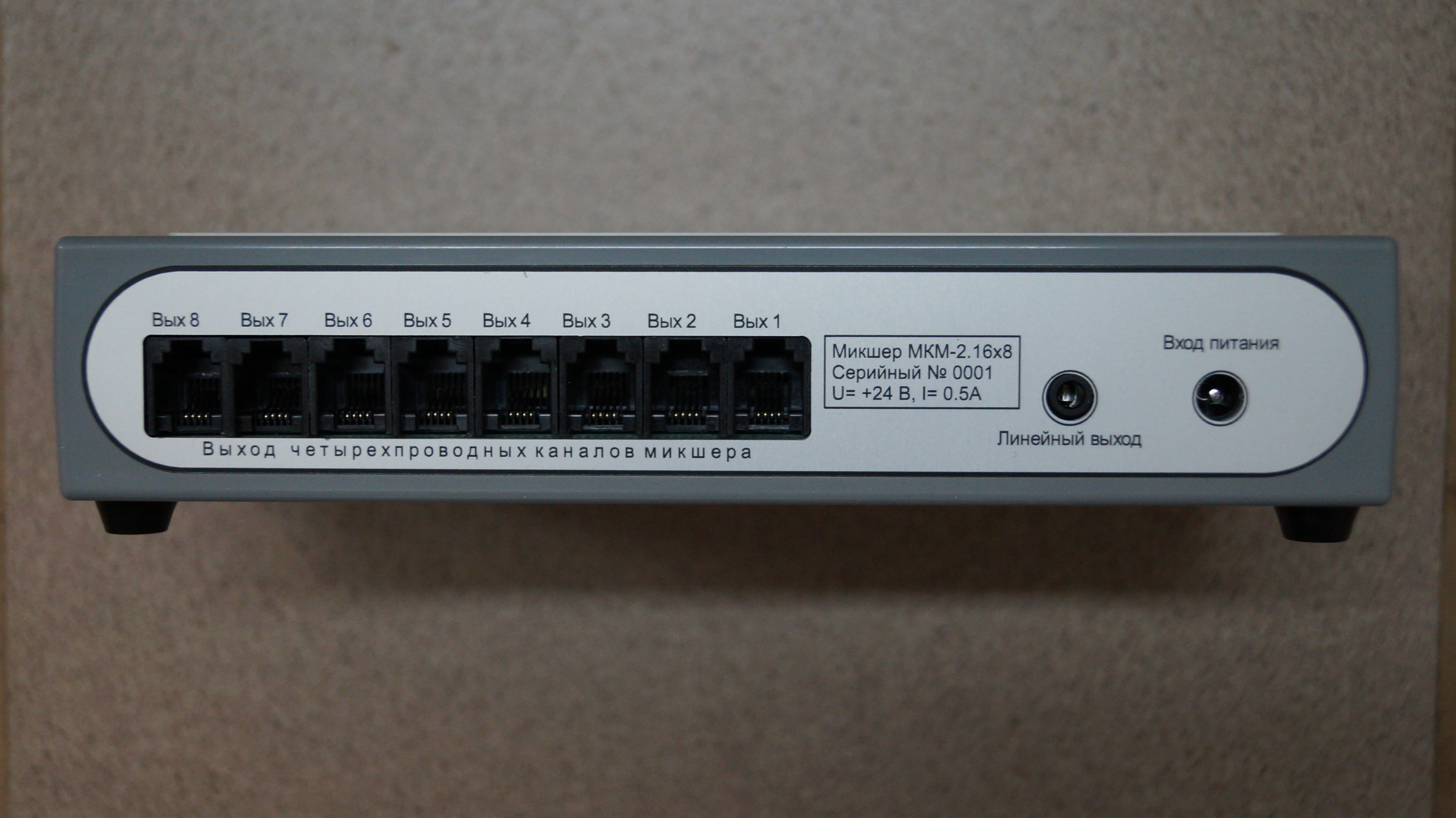

Изображение задней панели микшера «МКМ-2.16х8»
Настройка и подключение микшера «МКМ-2.16х8»
Схема микшера выполнена с использованием высокоточных элементов, поэтому не нуждается в настройке. В процессе проверки работоспособности изделия, с помощью приборов, осуществляется контроль микшированного канала на обеспечение единичного коэффициента передачи звукового сигнала в диапазоне частот от 300Гц до 3кГц.
Схема микшера выполняет суммирование сигналов входящих линий в соответствии со структурной схемой, изображенной на рис.1. Коммутация входящих сигналов на выходные разъемы осуществляется следующим образом: Вх1,2 - идет на Вых1; Вх3,4 - идет на Вых2; Вх5,6 - идет на Вых3; Вх7,8 - идет на Вых4; Вх9,10 - идет на Вых5; Вх11,12 - идет на Вых6; Вх13,14 - идет на Вых7; Вх15,16 - идет на Вых8. Для наглядности привязка входа к выходу изображена в виде таблицы на стр. 6. Дополнительно в схеме коммутации предусмотрено микширование сигналов всех входящих линий на один «линейный выход». Внешний источник питания можно использовать стабилизированный, с выходным напряжением +24В и током максимальной нагрузки до 0,5А.

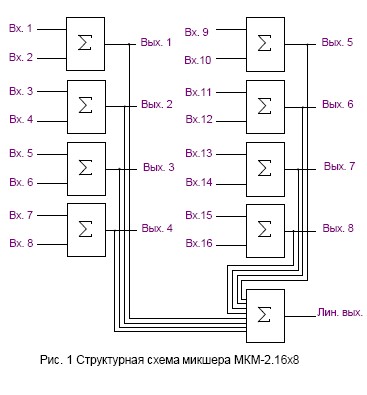

Структурная схема микшера «МКМ-2.16х8»
Таблица коммутации микшера «МКМ-2.16х8»
Вых Вх | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1 | ||||||||
2 | ||||||||
3 | ||||||||
4 | ||||||||
5 | ||||||||
6 | ||||||||
7 | ||||||||
8 | ||||||||
9 | ||||||||
10 | ||||||||
11 | ||||||||
12 | ||||||||
13 | ||||||||
14 | ||||||||
15 | ||||||||
16 |
Комплект поставки
1. Микшер «МКМ-2.16х8» 1шт.
2. Источник питания 24В, 0,5А 1шт.
3. Инструкция по эксплуатации 1шт.
