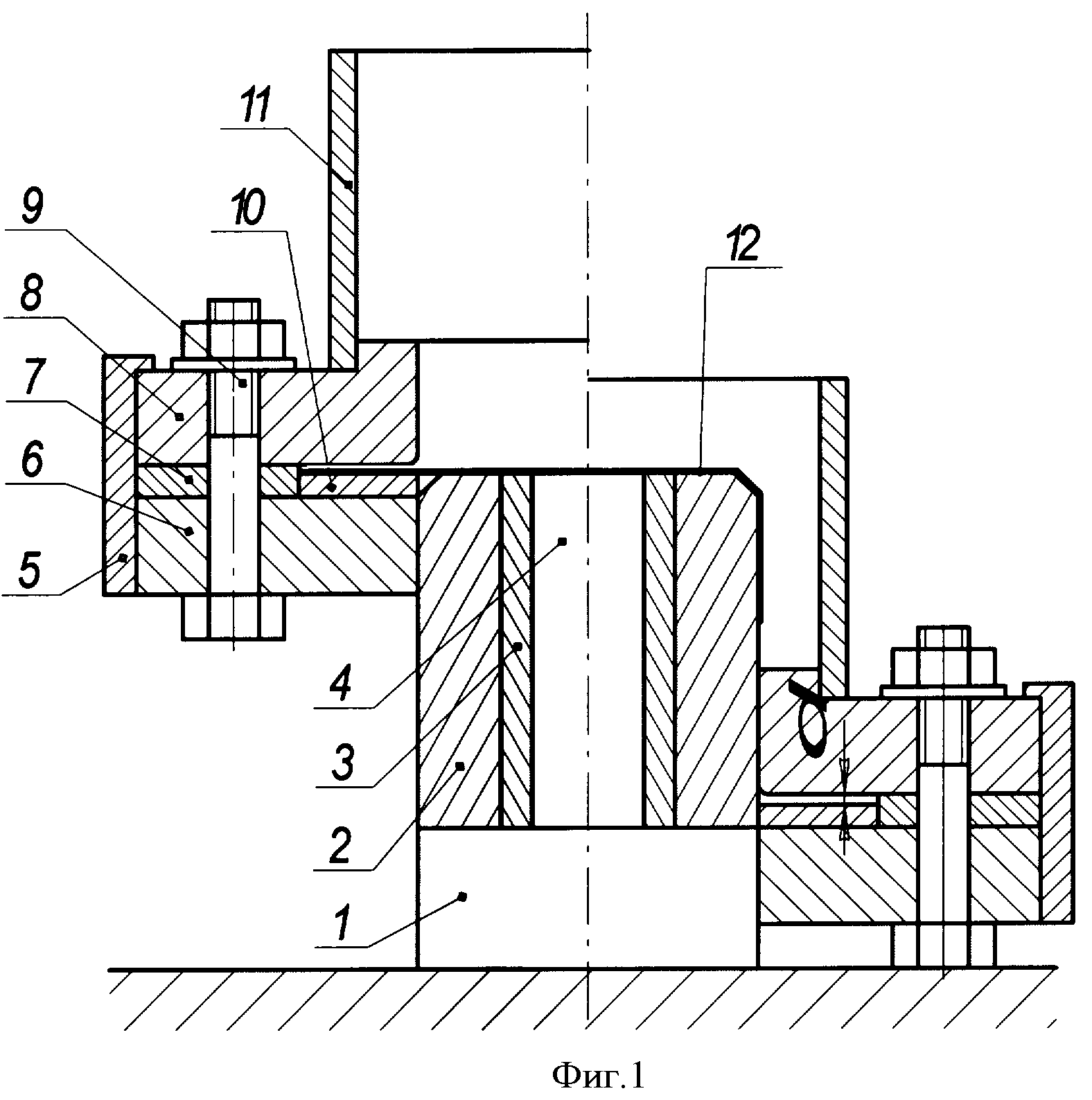

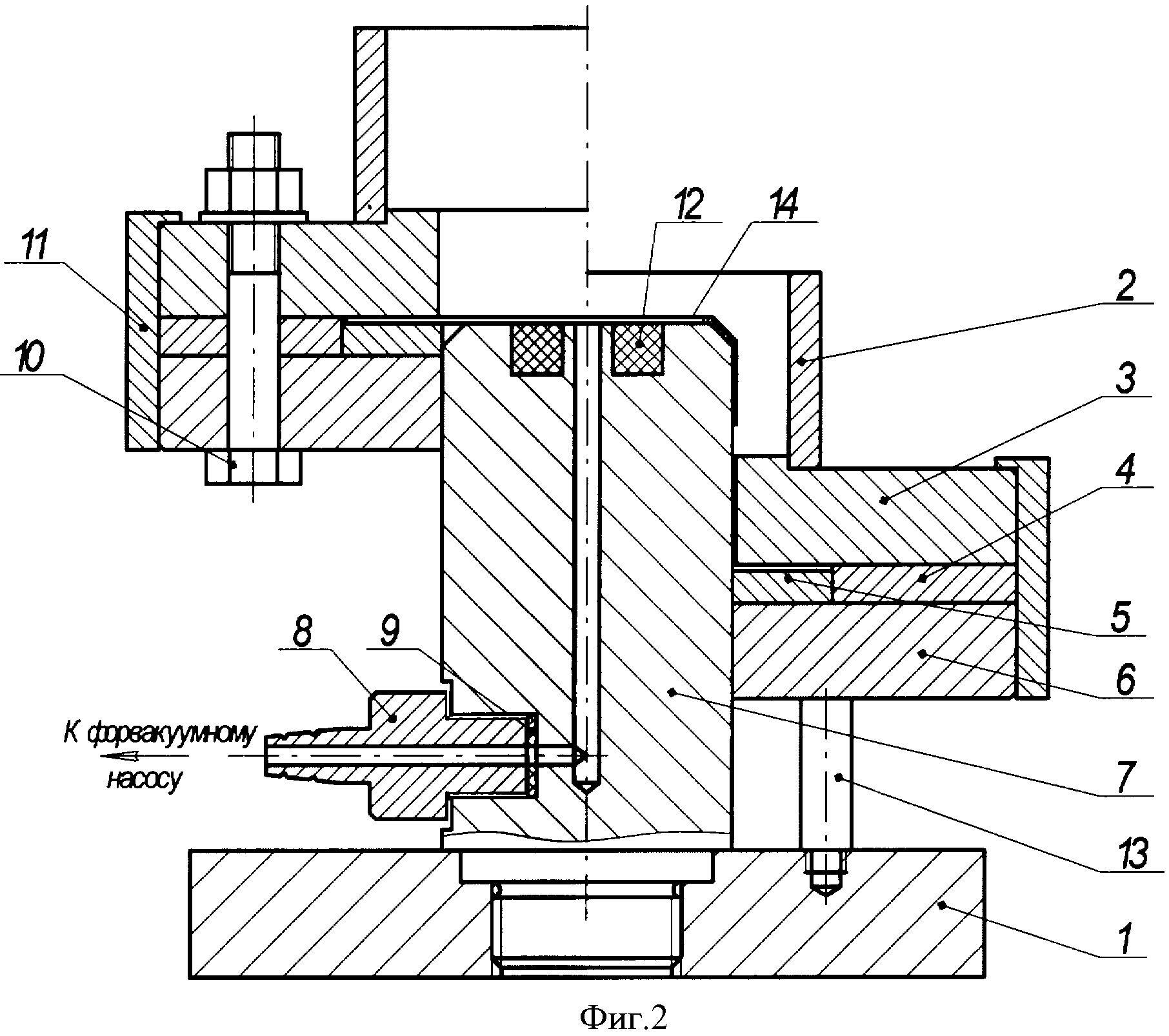

(54) СПОСОБ ГЛУБОКОЙ ВЫТЯЖКИ ДЕТАЛЕЙ ИЗ ТОНКОЛИСТОВЫХ ЗАГОТОВОК И ШТАМП ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (ВАРИАНТЫ) (57) Реферат: Изобретение относится к обработке металлов давлением, в частности при глубокой вытяжке деталей из тонколистовых заготовок. Тонколистовую заготовку размещают в фиксирующей полости. Прижимают фланец заготовки. На центральную часть заготовки со стороны неподвижного пуансона воздействуют притягивающим усилием. Обтягивают заготовку по пуансону. Притягивающее усилие можно создавать посредством магнитного поля или вакуума. Штамп содержит соосно установленные неподвижный пуансон, прижим, матрицу и полость для фиксации заготовки. Фиксацию заготовки по центру осуществляют, в одном случае, пуансон устанавливают на электромагнит или постоянный магнит, в другом случае, по центру пуансона выполнено отверстие, соединенное с вакуумной системой. На рабочем торце пуансона выполнена кольцевая проточка, в которой размещена эластичная втулка. В результате обеспечивается полное отсутствие гофр и повышение качества. 3 н. и 2 з. п. ф-лы, 2 ил. Изобретение относится к обработке металлов давлением, в частности к глубокой вытяжке деталей из тонколистовых заготовок. |
