Дистанционный контроль ЭЦН Новомет . . . . Дистанционный контроль ЭЦН НОВОМЕТ

Перечень сигналов и контролируемых параметров, скважин подлежащих передаче на УКПГ.        2

СУ Электон        2

СУ НОВОМЕТ        7

Аппаратное и программное оснащение системы дистанционного мониторинга скважин        12

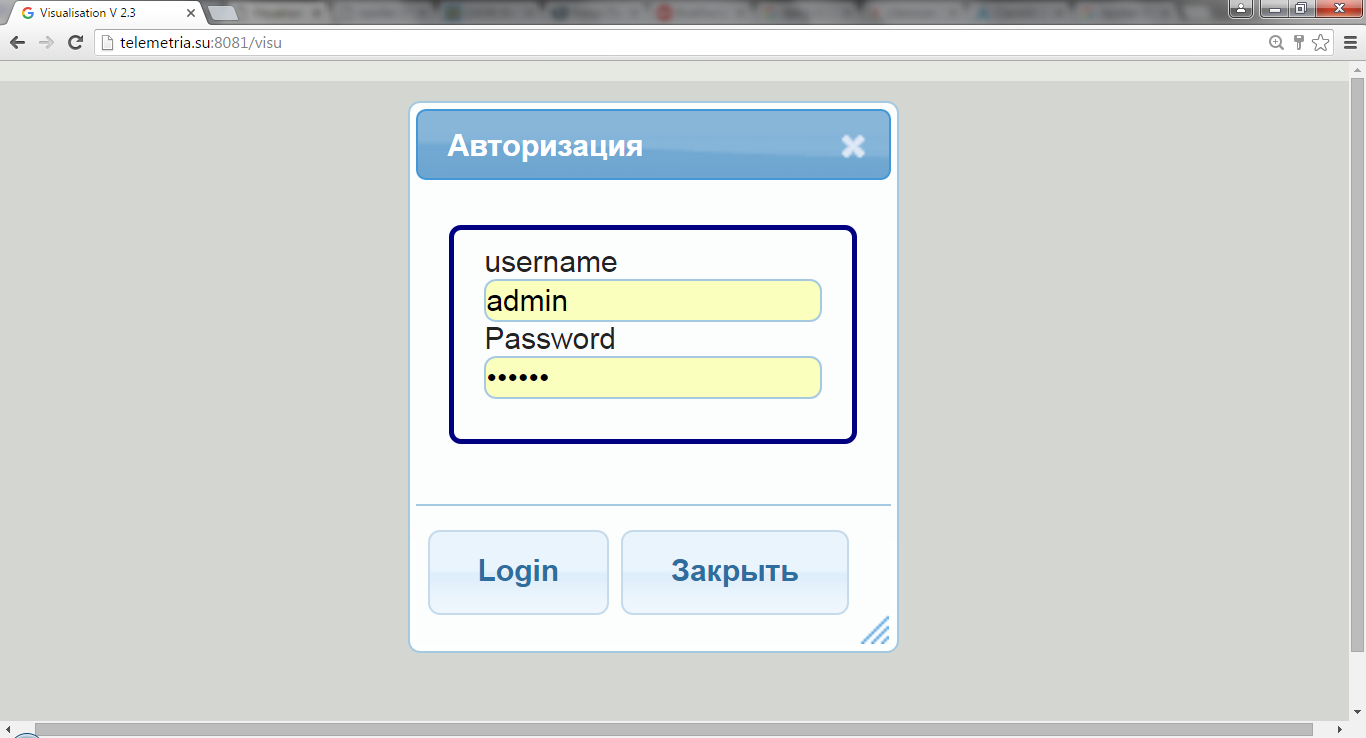

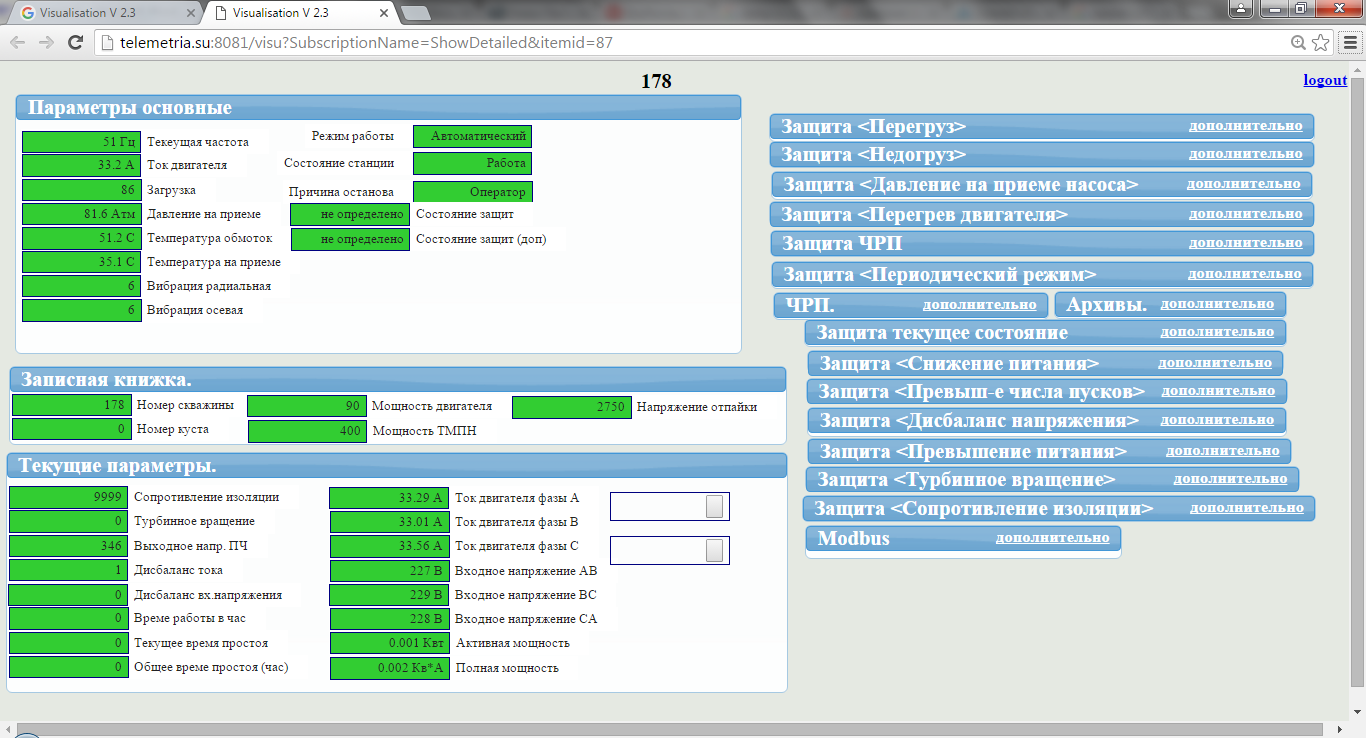

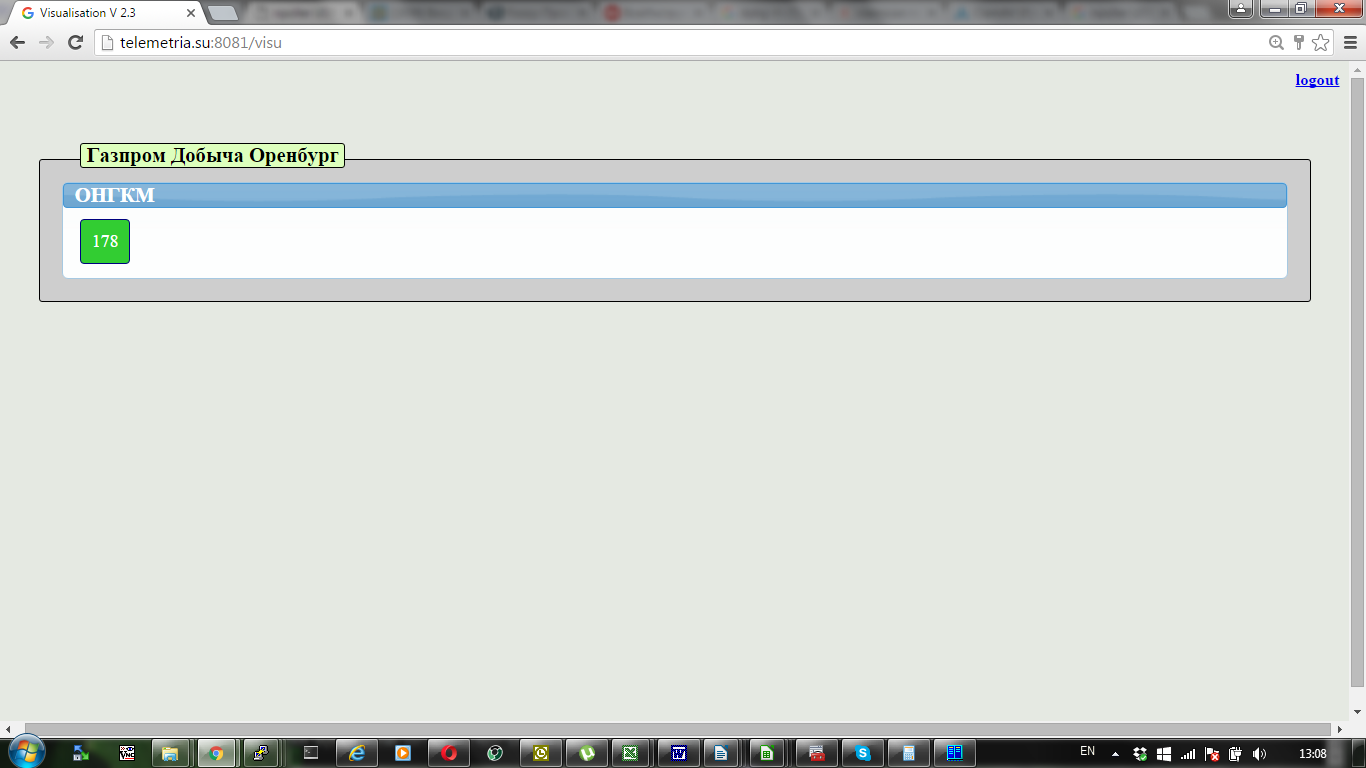

WEB контроль        12

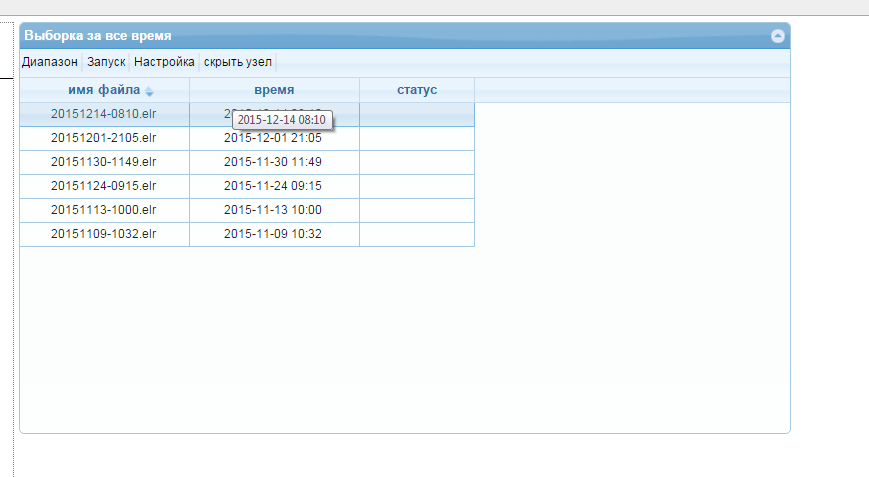

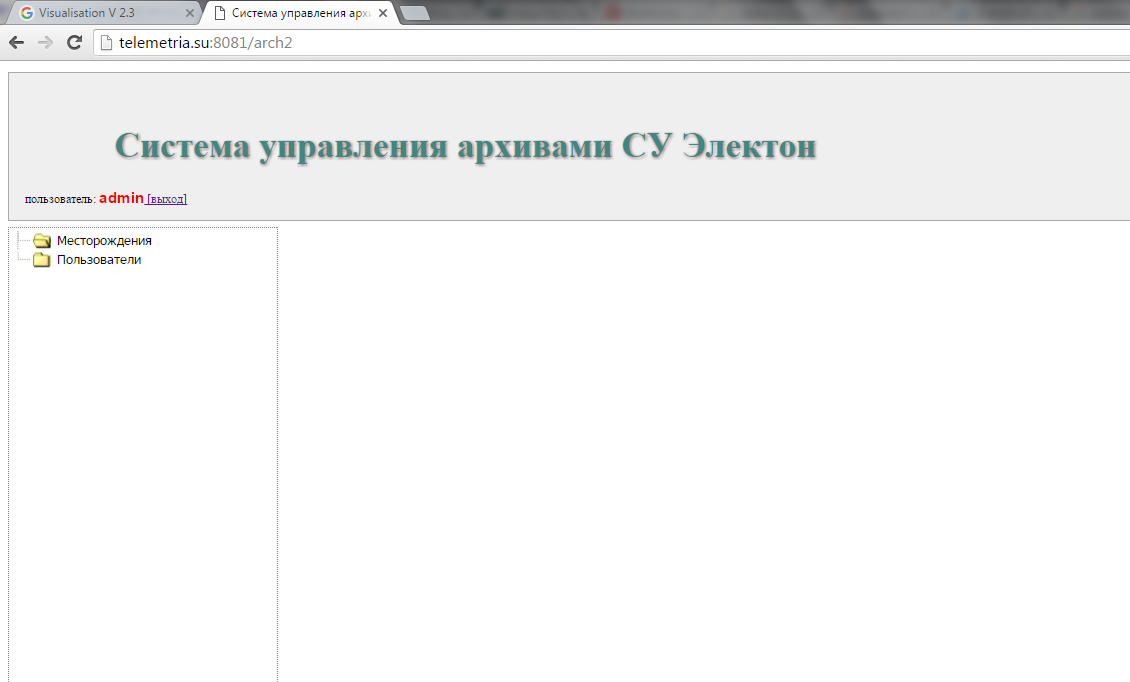

Просмотр Архивов СУ        14

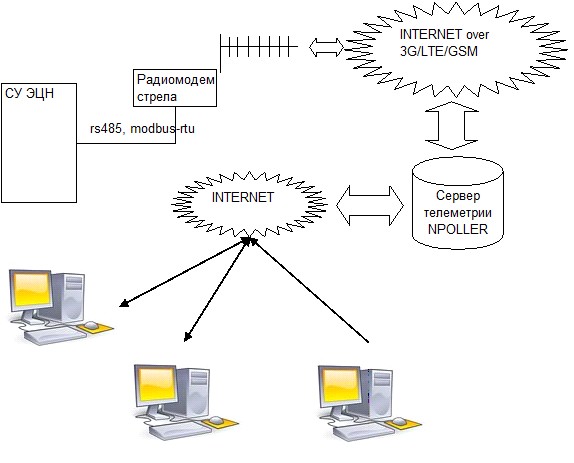

Структурной схемы системы мониторинга скважин        15

Перечень сигналов и контролируемых параметров, скважин подлежащих передаче на УКПГ.

Для удаленного управления ЭЦН используются следующие сигналы.

СУ Электон

Регистр	Длина регистра (байт)	Имя ОРС	Имя регистра	Группа	Уровень доступа для чтения	Уровень доступа для записи
90	1	A_In1	P (прием эцн)	Аналоговые входа	8	8
91	1	A_In2	Аналог. вход2	Аналоговые входа	8	8
92	1	A_In3	Т. эцн	Аналоговые входа	8	8
93	1	A_In4	Т. пласта	Аналоговые входа	8	8
94	1	A_In5	Аналог. вход5	Аналоговые входа	8	8
95	1	A_In6	Аналог. вход6	Аналоговые входа	8	8
96	1	A_In7	Аналог. вход7	Аналоговые входа	8	8
97	1	A_In8	Аналог. вход8	Аналоговые входа	8	8
394	1	adr	Адрес в сети	Доп. настройки	8	7
395	1	speed	Скорость обмена	Доп. настройки	8	7
396	1	protokol	Протокол обмена	Доп. настройки	8	7
192	1	Rejim_rab	Режим работы	Настройки ПЧ	8	7
240	1	napr_vrash	Направление вращения	Настройки ПЧ	8	7
241	1	rezim_puska	Режим пуска	Настройки ПЧ	8	7
242	1	ust_freq_tolch	Уставка частота толчков	Настройки ПЧ	8	7
243	1	ust_U_tolch	Уставка напряжение толков	Настройки ПЧ	8	7
244	1	ust_kol_tolch	Уставка количество толчков	Настройки ПЧ	8	7
245	1	f_sinhr	Частота синхронизации	Настройки ПЧ	8	7
246	1	t_sinhr	Время синхронизации	Настройки ПЧ	8	7
247	1	t_razgon	Время разгона	Настройки ПЧ	8	7
468	1	rejim_torm	Режим торможения	Настройки ПЧ	8	7
248	1	t_torm	Время торможения	Настройки ПЧ	8	7
497	1	F_start	Начальная частота пуска	Настройки ПЧ	8	7
134	1	uf_ust	Установка U/F	Настройки ПЧ	8	7
250	1	uf_f1	U/F точка F1	Настройки ПЧ	8	7
251	1	uf_u1	U/F точка U1	Настройки ПЧ	8	7
252	1	uf_f2	U/F точка F2	Настройки ПЧ	8	7
253	1	uf_u2	U/F точка U2	Настройки ПЧ	8	7
254	1	uf_f3	U/F точка F3	Настройки ПЧ	8	7
255	1	uf_u3	U/F точка U3	Настройки ПЧ	8	7
256	1	uf_f4	U/F точка F4	Настройки ПЧ	8	7
257	1	uf_u4	U/F точка U4	Настройки ПЧ	8	7
249	1	temp_F_izm	Темп изменения частоты	Настройки ПЧ	8	7
258	1	ust_podd_param	Поддерживаемый параметр	Настройки ПЧ	8	7
259	1	hz_znach	Частота значение	Настройки ПЧ	8	7
260	1	ust_pp_A	Значение подд. парам. А	Настройки ПЧ	8	7
261	1	ust_pp_ed	Значение поддерживаемого параметра, ед.	Настройки ПЧ	8	7
267	1	ust_zavisimost_reg	Зависимость регулирования (прямая-обратная)	Настройки ПЧ	8	7
271	1	period_regul	Период регулирования	Настройки ПЧ	8	7
272	1	hz_min_tip	Частота мин. Тип	Настройки ПЧ	8	7
273	1	hz_min	Частота мин.	Настройки ПЧ	8	7
277	1	hz_max_tip	Частота макс. Тип	Настройки ПЧ	8	7
278	1	hz_max	Частота макс.	Настройки ПЧ	8	7
284	1	F_shim	Частота ШИМ	Настройки ПЧ	8	7
193	1	nom_U_pit	Номинальное напряжение питания	Параметры входного напряжения	8	7
194	1	U_up	Повышенное напряжение	Параметры входного напряжения	8	7
195	1	U_up_ust	Повышенное напряжение Уставка	Параметры входного напряжения	8	7
196	1	u_up_time	Повышенное напряжение Время	Параметры входного напряжения	8	7
197	1	u_up_starttime	Повышенное напряжение Пусковое время	Параметры входного напряжения	8	7
198	1	U_down	Пониженное напряжение	Параметры входного напряжения	8	7
199	1	U_down_ust	Пониженное напряжение Уставка	Параметры входного напряжения	8	7
200	1	U_down_time	Пониженное напряжение Время	Параметры входного напряжения	8	7
201	1	U_down_starttime	Пониженное напряжение Пусковое время	Параметры входного напряжения	8	7
202	1	U_disbalans	Дисбаланс напряжений	Параметры входного напряжения	8	7
203	1	U_disbalans_ust	Дисбаланс напряжений Уставка	Параметры входного напряжения	8	7
204	1	U_disbalans_time	Дисбаланс напряжений Время	Параметры входного напряжения	8	7
205	1	U_disbalans_starttime	Дисбаланс напряжений Пусковое время	Параметры входного напряжения	8	7
206	1	autostart_time	Автозапуск время	Параметры входного напряжения	8	7
695	1	U_protect_apvtime	Защиты напряжения Время АПВ	Параметры входного напряжения	8	7
207	1	U_protect_apvnum	Защиты напряжения колич. раз АПВ	Параметры входного напряжения	8	7
208	1	U_protect_colnull	Защиты напряжения Сброс счетчиков	Параметры входного напряжения	8	7
107	1	Prichiny_meschayuschie_zapusku1	Причины, мещающие запуску 1	Причины мешающие запуску	8	8
108	1	Prichiny_meschayuschie_zapusku2	Причины мешающие запуску 2	Причины мешающие запуску	8	8
109	1	Pric_mesh_zap 3	Причины мешающие запуску 3	Причины мешающие запуску	8	8
110	1	Prich_mesh_zap4	Причины мешающие запуску 4	Причины мешающие запуску	8	8
381	1	Nomer_skv	Номер СУ	Справочная информация	8	8
382	1	Mosch_dvig	Мощность двигателя	Справочная информация	8	8
384	1	Napor_nas	Напор ЭЦН	Справочная информация	8	8
385	1	Glubina_spuska	Глубина спуска	Справочная информация	8	8
386	1	Moschn_TMPN	Мощность ТМПН	Справочная информация	8	8
703	1	Version	Версия ПО	Справочная информация	8	8
65518	0	start_stop_table	События старт/стоп	Старт/Стоп события	8	8
29	1	Prichina_poslednego_ostanova	Причина последнего останова	Статус	8	8
63	1	Status	Статус	Статус	8	8
64	0	start		Статус	7	7
64	0	stop		Статус	7	7
118	1	Vremya_raboty_v_chas	Время работы в час.	Статус	8	8
119	1	Vremya_raboty_v_min	Время работы в мин.	Статус	8	8
120	1	Vremya_raboty_sec	Время работы в сек.	Статус	8	8
388	1	Vremya_raboty	Время работы (час)	Статус	8	8
389	1	Vremya_prostoya	Время простоя (час)	Статус	8	8
65	1	F_out	Частота	Текущие параметры	8	8
66	1	I_dvig_A	Ток фазы A	Текущие параметры	8	8
67	1	I_dvig_B	Ток фазы B	Текущие параметры	8	8
68	1	I_dvig_C	Ток фазы С	Текущие параметры	8	8
69	1	Disbal_I	Дисбал. тока	Текущие параметры	8	8
70	1	I_out_U	Ток фазы U	Текущие параметры	8	8
71	1	I_out_V	Ток фазы V	Текущие параметры	8	8
72	1	I_out_W	Ток фазы W	Текущие параметры	8	8
73	1	Id	Ток Id	Текущие параметры	8	8
74	1	Ud	Напряжение Ud	Текущие параметры	8	8
75	1	U_PCH/TMPN	Напряжение ПЧ	Текущие параметры	8	8
77	1	Akt_mosh	Активная мощность	Текущие параметры	8	8
78	1	Poln_mosh	Полная мощность	Текущие параметры	8	8
79	1	K_mosh	Коэф. мощнос.	Текущие параметры	8	8
80	1	Zagruzka	Загрузка ПЭД	Текущие параметры	8	8
81	1	Temp_IGBT1	Температура IGBT1	Текущие параметры	8	8
82	1	Temp_IGBT2	Температура IGBT2	Текущие параметры	8	8
83	1	U_AB	Напр. AB	Текущие параметры	8	8
84	1	U_BC	Напр. BC	Текущие параметры	8	8
85	1	U_CA	Напр. CA	Текущие параметры	8	8
86	1	R_izol	Сопр. изоляц.	Текущие параметры	8	8
87	1	F_trub_vrash	Частота турб.	Текущие параметры	8	8
113	1	Disbal_U	Дисбал. напр.	Текущие параметры	8	8
408	1	ust_rab_prog	Работа по программе	Технологические настройки	8	7
409	1	ust_t_rab	Время работы по програме	Технологические настройки	8	7
410	1	ust_t_ost	Уставка время остановки по программе	Технологические настройки	8	7
417	1	ust_rez_vstr	Уставка режим встряхивания	Технологические настройки	8	7
418	1	ust_period_vstr	Уставка период встряхивания	Технологические настройки	8	7
419	1	ust_kol_vstr	Уставка количество встряхиваний	Технологические настройки	8	7
420	1	ust_freq1	Уставка частота Ф1	Технологические настройки	8	7
421	1	ust_freq2	Уставка частота Ф2	Технологические настройки	8	7
680	1	dvig_freq	Частота вращения двигателя	Технологические настройки	8	7
209	1	I_nomin	Номинальный ток	Уставки и защиты	8	7
210	1	KP_nomin	Номинальный Коэффициент мощности	Уставки и защиты	8	7
211	1	U_in	Входное напряжение ТМПН	Уставки и защиты	8	7
212	1	U_otpayki	Напряжение отпайки ТМПН	Уставки и защиты	8	7
213	1	Peregruz	Перегрузка	Уставки и защиты	8	7
214	1	Peregruz_ust	Перегрузка Уставка	Уставки и защиты	8	7
215	1	Peregruz_time	Перегрузка Время	Уставки и защиты	8	7
216	1	Peregruz_starttime	Перегрузка Пусковое время	Уставки и защиты	8	7
217	1	Peregruz_APV_time	Перегрузка Задержка АПВ	Уставки и защиты	8	7
218	1	Peregruz_apvcol	Перегрузка колич. раз АПВ	Уставки и защиты	8	7
219	1	Peregruz_colnull	Перегрузка сброс счетчика	Уставки и защиты	8	7
220	1	Nedogruzka	Недогрузка	Уставки и защиты	8	7
221	1	Nedogruzka_ust	Недогрузка Уставка	Уставки и защиты	8	7
222	1	Nedogruzka_time	Недогрузка Время	Уставки и защиты	8	7
223	1	Nedogruzka_starttime	Недогрузка Пусковое время	Уставки и защиты	8	7
224	1	Nedogruzka_APV	Недогрузка Задержка АПВ	Уставки и защиты	8	7
225	1	Nedogruzka_apvcol	Недогрузка колич. раз АПВ	Уставки и защиты	8	7
226	1	Nedogruzka_colnull	Недогрузка сброс счетчика	Уставки и защиты	8	7
227	1	disbal_I2	Дисбаланс тока	Уставки и защиты	8	7
228	1	disbal_I_ust	Дисбаланс тока Уставка	Уставки и защиты	8	7
229	1	disbal_I_time	Дисбаланс тока Время	Уставки и защиты	8	7
230	1	disbal_I_starttime	Дисбаланс тока Пусковое врем	Уставки и защиты	8	7
231	1	disbal_I_zadapv	Дисбаланс тока Задержка АПВ	Уставки и защиты	8	7
232	1	disbal_I_colapv	Дисбаланс тока колич. раз АП	Уставки и защиты	8	7
233	1	disbal_I_colnull	Дисбаланс тока сброс счетчик	Уставки и защиты	8	7
234	1	rizol	Сопротивление изоляции	Уставки и защиты	8	7
235	1	rizol_ust	Сопротивление изоляции Уставка	Уставки и защиты	8	7
236	1	tvrash	Турбинное вращение	Уставки и защиты	8	7
237	1	tvrash_ust	Турбинное вращение Уставка	Уставки и защиты	8	7
698	1	other_apv_col	Остальные защиты количество АПВ	Уставки и защиты	8	7
699	1	other_colnull	Остальные защиты сброс счетчика	Уставки и защиты	8	7
309	1	ust_normal_1	Нормализация 1 вход	Уставки ТМС	8	7
311	1	ust_normal_3	Нормализация 3 вход	Уставки ТМС	8	7
317	1	Vhod1_ust_ostan	Вход1, уставка остановки	Уставки ТМС	8	7
319	1	Vhod3_ust_ostan	Вход3, уставка остановки	Уставки ТМС	8	7
326	1	Vhod1_ust_puska	Вход1, уставка пуска	Уставки ТМС	8	7
328	1	Vhod3_ust_puska	Вход3, устава пуска	Уставки ТМС	8	7
350	1	ust_APV_zad1	Вход1 Задержка АПВ	Уставки ТМС	8	7
352	1	ust_APV_zad3	Вход3 Задержка АПВ	Уставки ТМС	8	7

СУ НОВОМЕТ

Регистр	Длина регистра	Имя ОРС	Имя регистра	Группа	Уровень доступа для чтения	Уровень доступа для записи
145	1	Talarm	Период аварийных записей СУ	Архивы.	8	7
143	1	Tar	Период архивов СУ	Архивы.	8	7
105	1	kust	Номер куста	Записная книжка.	8	7
107	1	skv	Номер скважины	Записная книжка.	8	7
111	1	Uotp	Напряжение отпайки	Записная книжка.	8	7
113	1	Wmotor	Мощность двигателя	Записная книжка.	8	7
117	1	Wtmp	Мощность ТМПН	Записная книжка.	8	7
363	1	avt_count_reset	Автоматический сброс счетчика	Защита <Давление на приеме насоса>	8	7
359	1	krit_apv	Критерий АПВ	Защита <Давление на приеме насоса>	8	7
365	1	maxapv	Кол-во АПВ в час вызывающее блокировку	Защита <Давление на приеме насоса>	8	7
351	1	ust_min_p	Уставка минимального давления	Защита <Давление на приеме насоса>	8	7
361	1	ust_P_apv	Уставка давления разрешения АПВ	Защита <Давление на приеме насоса>	8	7
357	1	zad_apv	Задержка АПВ	Защита <Давление на приеме насоса>	8	7
355	1	zad_srab	Задержка срабатывания	Защита <Давление на приеме насоса>	8	7
1558	1	zadact	Задержка активации	Защита <Давление на приеме насоса>	8	7
293	1	disb	Дисбаланс сети	Защита <Дисбаланс напряжения>	8	7
421	1	pr_Amax	Текущее состояние максимальной токовой защиты	Защита <Дисбаланс напряжения>	8	7
419	1	pr_disbU	Текущее состояние защиты по дисбалансу питания сети	Защита <Дисбаланс напряжения>	8	7
295	1	zad_act1	Задержка активации	Защита <Дисбаланс напряжения>	8	7
299	1	zad_apv1	Задержка АПВ	Защита <Дисбаланс напряжения>	8	7
297	1	zad_srab2	Задержка срабатывания	Защита <Дисбаланс напряжения>	8	7
331	1	apv_max2	Кол-во АПВ в час вызывающее блокировку	Защита <Недогруз>	8	7
329	1	avt_count_reset2	Автоматический сброс счетчика	Защита <Недогруз>	8	7
321	1	nedogruz	Недогруз ПЭД	Защита <Недогруз>	8	7
423	1	nedogruz2	Текущее состояние защиты от недогруза ПЭД	Защита <Недогруз>	8	7
323	1	zad_act3	Задержка активации	Защита <Недогруз>	8	7
327	1	zad_apv3	Задержка АПВ	Защита <Недогруз>	8	7
325	1	zad_srab3	Задержка срабатывания	Защита <Недогруз>	8	7
377	1	avt_count_reset3	Автоматический сброс счетчика	Защита <Перегрев двигателя>	8	7
379	1	col_apv_max	Кол-во АПВ в час вызывающее блокировку	Защита <Перегрев двигателя>	8	7
367	1	maxtemp2	Уставка максимальной температуры	Защита <Перегрев двигателя>	8	7
375	1	temp_razr_apv	Температура разрешения АПВ	Защита <Перегрев двигателя>	8	7
369	1	zad_act4	Задержка активации	Защита <Перегрев двигателя>	8	7
373	1	zad_apv4	Задержка АПВ	Защита <Перегрев двигателя>	8	7
371	1	zad_srab4	Задержка срабатывания	Защита <Перегрев двигателя>	8	7
315	1	avt_count_reset5	Автоматический сброс счетчика	Защита <Перегруз>	8	7
317	1	maxapv5	Кол-во АПВ в час вызывающее блокировку	Защита <Перегруз>	8	7
307	1	peregruz_ped	Перегруз ПЭД	Защита <Перегруз>	8	7
422	1	peregruz_ped2	Текущее состояние защиты от перегруза ПЭД	Защита <Перегруз>	8	7
309	1	zad_act5	Задержка активации	Защита <Перегруз>	8	7
313	1	zad_apv5	Задержка АПВ	Защита <Перегруз>	8	7
311	1	zad_srab5	Задержка срабатывания	Защита <Перегруз>	8	7
243	1	f_begin	Начальная частота режима изменения частоты	Защита <Периодический режим>	8	7
245	1	f_end	Конечная частота режима изменения частоты	Защита <Периодический режим>	8	7
455	1	per_rezim	Периодический режим	Защита <Периодический режим>	8	7
241	1	period_p_pr	Период паузы в периодическом режиме	Защита <Периодический режим>	8	7
239	1	period_w_pr	Период работы в периодическом режиме	Защита <Периодический режим>	8	7
383	1	col_pusk	Кол-во пусков	Защита <Превыш-е числа пусков>	8	7
381	1	teriod_t	Период времени	Защита <Превыш-е числа пусков>	8	7
273	1	highvoltage	Высокое напряжение	Защита <Превышение питания>	8	7
281	1	napr_apv6	Напряжение АПВ по В. напр.	Защита <Превышение питания>	8	7
417	1	tek_sost_pr	Текущее состояние защиты по превышению питания сети	Защита <Превышение питания>	8	7
275	1	zad_act6	Задержка активации	Защита <Превышение питания>	8	7
279	1	zad_apv6	Задержка АПВ	Защита <Превышение питания>	8	7
277	1	zad_srab6	Задержка срабатывания	Защита <Превышение питания>	8	7
283	1	lower_U	Снижение напряжения	Защита <Снижение питания>	8	7
418	1	tek_sost_sniz	Текущее состояние защиты по снижению питания сети	Защита <Снижение питания>	8	7
285	1	zad_act7	Задержка активации	Защита <Снижение питания>	8	7
289	1	zad_apv7	Задержка АПВ	Защита <Снижение питания>	8	7
287	1	zad_srab7	Задержка срабатывания	Защита <Снижение питания>	8	7
347	1	ust_min_rizol	Уставка минимума сопр-я изоляции	Защита <Сопротивление изоляции>	8	7
349	1	zad_srab8	Задержка срабатывания	Защита <Сопротивление изоляции>	8	7
425	1	tek_sost_turb	Текущее состояние защиты от турбинного вращения	Защита <Турбинное вращение>	8	7
335	1	ust_turb	Уставка турбинного вращения	Защита <Турбинное вращение>	8	7
428	1	lppump	снижение давления на приёме насоса	Защита текущее состояние	8	7
427	1	lrizol	снижение сопротивления изоляции	Защита текущее состояние	8	7
431	1	overtemp	перегрев двигателя	Защита текущее состояние	8	7
389	1	avt_count_reset4	Автоматический сброс счетчика	Защита ЧРП	8	7
387	1	col_apv_hour	Кол-во АПВ в час вызывающее блокировку	Защита ЧРП	8	7
385	1	zad_apv8	Задержка АПВ	Защита ЧРП	8	7
15	1	F	Текеущая частота	Параметры основные	8	7
13	1	Idvig	Ток двигателя	Параметры основные	8	7
81	1	Pin	Давление на приеме	Параметры основные	8	7
96	1	Protect	Состояние защит	Параметры основные	8	8
95	1	Protect2	Состояние защит (доп)	Параметры основные	8	8
5	1	rezim_rab	Режим работы	Параметры основные	8	7
9	1	sost	Состояние	Параметры основные	8	7
3	1	Status	Состояние станции	Параметры основные	8	7
97	1	stop_cause	Причина останова	Параметры основные	8	7
83	1	Tin	Температура на приеме	Параметры основные	8	7
85	1	Tobm	Температура обмоток	Параметры основные	8	7
89	1	vibr_os	Вибрация осевая	Параметры основные	8	7
91	1	vibr_rad	Вибрация радиальная	Параметры основные	8	7
21	1	zagruzka	Загрузка	Параметры основные	8	7
79	1	disbI	Дисбаланс тока	Текущие параметры.	8	7
59	1	disbU	Дисбаланс вх. напряжения	Текущие параметры.	8	7
69	1	ia	Ток двигателя фазы А	Текущие параметры.	8	7
71	1	ib	Ток двигателя фазы В	Текущие параметры.	8	7
73	1	ic	Ток двигателя фазы С	Текущие параметры.	8	7
25	1	rizol	Сопротивление изоляции	Текущие параметры.	8	7
64	0	start		Текущие параметры.	7	7
64	0	stop		Текущие параметры.	7	7
99	2	tstopall	Общее време простоя (час)	Текущие параметры.	8	7
101	2	tstopcurent	Текущее время простоя	Текущие параметры.	8	7
23	1	turb	Турбинное вращение	Текущие параметры.	8	7
103	2	twork	Време работы в час	Текущие параметры.	8	7
123	1	uinab	Входное напряжение AB	Текущие параметры.	8	7
125	1	uinbc	Входное напряжение BC	Текущие параметры.	8	7
127	1	uinca	Входное напряжение CA	Текущие параметры.	8	7
39	1	Uout	Выходное напр. ПЧ	Текущие параметры.	8	7
27	1	Wact	Активная мощность	Текущие параметры.	8	7
29	1	Wfull	Полная мощность	Текущие параметры.	8	7
183	1	highdvigspeed	Верхний предел скорости двигателя	ЧРП.	8	7
181	1	lowerdivgspeed	Нижний предел скорости двигателя	ЧРП.	8	7
179	1	naprv	Направление вращения	ЧРП.	8	7
185	1	trazgon	Время разгона	ЧРП.	8	7
187	1	tstop	Время замедления	ЧРП.	8	7
11	1	ustfr	Уставка частоты	ЧРП.	8	7
217	1	adr	Адрес	Modbus	8	7
229	1	rsslave	RS-slave speed	Modbus	8	7
219	1	speedtms	Скорость ТМС	Modbus	8	7

Аппаратное и программное оснащение системы дистанционного мониторинга скважин

Аппаратно-программный комплекс  дистанционного контроля разработано предприятием «СвязьАвтоматика», г. Самара.

В составе АПК входят следующие элементы

Радиомодем Стрела-GSM Сервер телеметрии Npoller

АПК позволяет в короткие сроки организовать удаленный контроль любого оборудования оснащенного интерфейсом RS485 и работающего по протоколу МОДБАС-РТУ.

Для передачи данных может использоваться канал GSM, WiFi, либо Ethernet.

Период опроса станций управления составляет в зависимости от количества переменных от 60 до 120 секунд – за этот период все указанные в списках переменные гарантированно опрашивются.

Дистанционный контроль осуществляется с помощью любого WEB браузера использующего технологию WEB-SOCKET3 – Firefox, Chrome, IE версией не ниже 10.

Радиомодем Стрела-GSM

Радиомодем представляет собой сборку из следующий компонентов:

1. Роутер Microtic

2. USB радиомодем HUAWEI

3. Интерфейс RS485 ОВЕН

Центральным элементом системы является Роутер Mikrotik RB912UAG-2HPnD.

Роутер работает под управлением ОС Linux версия ядра 3.хх

Для организации связи используется порт Ethernet  для подключения к существующим сетям телеметрии.

При отсутствии таковых используется USB порт  роутера для подключения к серверу через сеть GSM c помощью USB модема HUAWEI

Для организации канала связи до сервера, используется шифрованный VPN тунель.

WEB контроль

Для подключения к системе дистанционного контроля используйте адрес http://:8081/visu

В появившемся окне введите свои учетные данные.

Если имя и пароль введены правильно, вы переадресуетесь на центральную страницу

В данном окне указываются все ЭЦН, которые подключены в системе дистанционного контроля и управления.

Если ЭЦН находится в работе, прямоугольник с номером скважины, будет зеленым. Если ЭЦН остановлен, то в зависимости от причины остановки либо КРАСНЫМ либо ОРАНЖЕВЫМ.

ОРАНЖЕВЫЙ цвет – сигнализирует остановку по технологическим причинам – низкий уровень, давление и т. п., после чего ЭЦН спустя плановое время будет запущен снова

КРАСНЫЙ цвет – сигнализирует аварийную остановку.

СЕРЫЙ  цвет – отсутствие связи с оборудованием.

Для детального просмотра состояния ЭЦН необходимо нажать на нем левую клавишу мышы.

Во вновь открывшемся окне можно увидеть текущие параметры работы ЭЦН.

При наличии достаточного уровня доступа, можно менять параметры и организовать удаленный запуск/остановку ЭЦН.

Просмотр Архивов СУ

Эта функция доступна по следующему адресу:

http://:8081/arch2

После авторизации можно выбрать требуемый ЭЦН и посмотреть архив СУ

После того, как архив будет сохранен на компьютере, его можно будет открыть специализированной программой.

Структурной схемы системы мониторинга скважин

Как видно из схемы, между модемом и сервером формируется туннель, по которому организуется 2-х сторонний обмен данными телеметрии.

Удаленные клиенты могут подключаться к серверу через Интернет либо по WEB технологии, либо используя технологию OPC. Сервер NPOLLER имеет встроенный ОРС –xml сервер, к которому могут подключиться такие системы как INTOUCH, GENESIS  и другие.
