Светодиодные модули на чипах Seoul Semiconductor
Сфера применения: линейные светодиодные модули EFFEST предназначены для монтажа в составе электрической схемы для установки любые корпуса соответствующего размера.

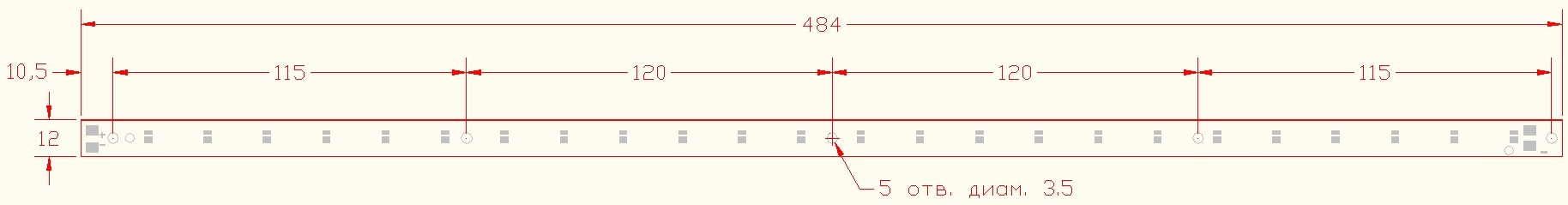

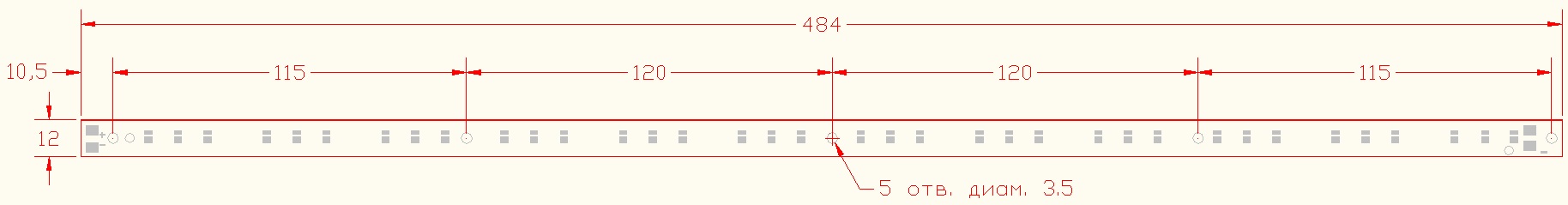

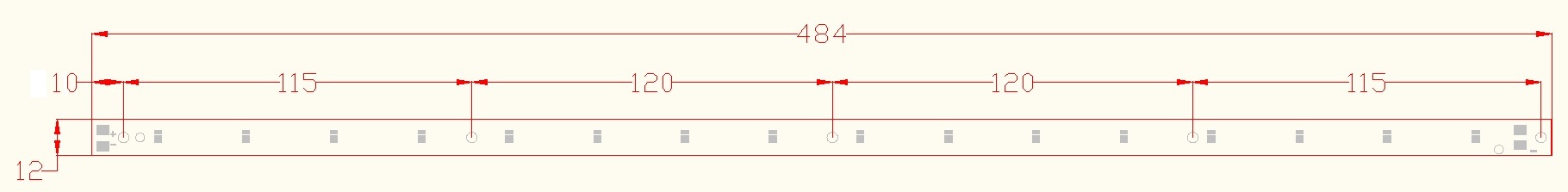

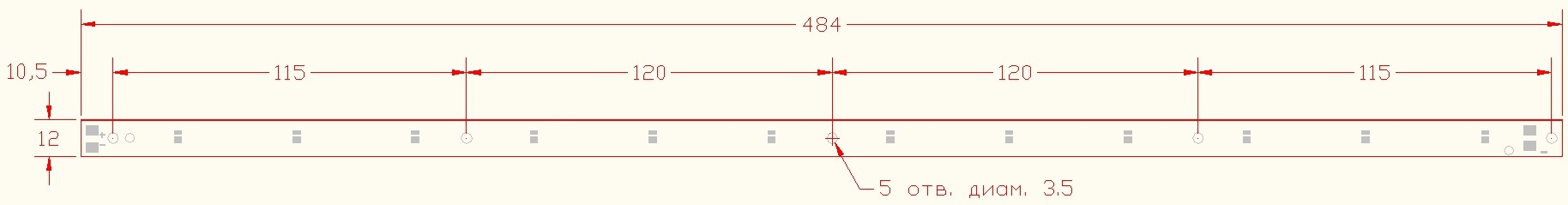

Размеры: 484х12х1 мм.
Материал модуля: алюминий
Метод монтажа: распайка согласно электрической схемы, крепление модуля к корпусу - заклепками на корпус или пластиковыми пистонами.
Светодиоды: в корпусе 3528, собственный SMD-монтаж светодиодов на печатные платы:
В наличии – на чипах 0,5Вт 24х48 mil SEOUL SEMICONDUCTOR (КОРЕЯ) с эффективностью 145-155 Лм/Вт.
Цветовая температура: 2900К-3200К (теплый) или 4000К-4500К (нейтрально-теплый) или 5000К-5500К (нейтральный). Ra>80
Качество: тестирование и проверки всех компонентов на каждом этапе производства.
Гарантия: 3 (три) года. Срок службы: более 100 000 ч.
Параметры светодиодных модулей.
модель | Размер чипа | Кол-во светодиодов | при токе на модуль 175mA | при токе на модуль 300mA | при токе на модуль 350mA | при токе на модуль 450мА | ||||||||||||
lm | v | w | Lm/w | lm | v | w | Lm/w | lm | v | w | Lm/w | lm | v | w | Lm/w | |||
LED 12 SEOUL KO | 24x48 mil | 12 | 913 | 36 | 6,3 | 145 | ||||||||||||
LED 16 SEOUL KO | 24x48 mil | 16 | 1087 | 24 | 7,2 | 151 | 1218 | 24 | 8,4 | 145 | ||||||||
LED 24 SEOUL KO | 24x48 mil | 24 | 976 | 36 | 6,3 | 155 | 1630 | 36 | 10,8 | 151 | 1827 | 36 | 12,6 | 145 | ||||
LED 36 SEOUL KO | 24x48 mil | 36 | 1008 | 36 | 6,3 | 160 | 1684 | 36 | 10,8 | 156 | 1965 | 36 | 12,6 | 156 | 2446 | 36 | 16,2 | 151 |
* Отклонение параметров Lm, V, W, Lm/w +/- 5%. Значения параметров Lm, Lm/w при температуре в точке пайки 25 оС.
LED 12 (1х12)
LED 16 (2х8)
LED 24 (2х12)
LED 36 (3х12)
