Лабораторная работа № 3
УПРАЖНЕНИЯ В УПРАВЛЕНИИ ТОКАРНО–ВИНТОРЕЗНЫМ СТАНКОМ
Цель работы – освоить процесс перемещения салазок и каретки суппорта вручную, а также на ускоренной подаче; изучить обязанности токаря до, во время и после окончания работы.
1. Обязанности студента до начала работы на станке
Надеть рабочую одежду, застегнуть рукава и заправить одежду так, чтобы она плотно облегала тело, и не было свисающих концов.
Убрать волосы под головной убор (берет, косынка).
Убрать все лишние предметы со станка, тумбочки и привести в порядок рабочее место.
Проверить наличие необходимых для работы предметов: заготовок, чертежей, технологических и инструкционных карт, режущего и измерительного инструмента, приспособлений, а также техническое состояние станка.
Прослушать инструктаж преподавателя или лаборанта. Положить чертеж на тумбочку слева, там же и разместить, измерительный инструмент. Весь крепежный инструмент (ключи, отвертка и т. д.) можно расположить на полке над передней бабкой станка.
Заднюю бабку, систему охлаждения и электролампу установить в рабочее положение.
2. Обязанности студента во время работы на станке
Соблюдать порядок и чистоту на рабочем месте.
Не снимать предохранительных ограждений.
Помещать изготовленные детали, инструмент и приспособления на заранее определенные места.
Использовать защитный экран или защитные очки.
Применять предохранительный кожух на трехкулачковый патрон.
Надежно закреплять обрабатываемую заготовку и режущий инструмент.
Перед включением электрооборудования станка выключить все рычаги управления.
Применять только те режимы резания, которые указаны преподавателем или приведены в технологической карте.
Обязательно отключить электродвигатель станка при установке и снятии обрабатываемой детали, смене режущего инструмента, уборке, чистке и смазке станка.
Не отходить от включенного станка.
Не допускать управления станком посторонними лицами, в том числе студентами из одной бригады.
Не удалять стружку со станка руками.
Не класть на направляющие станины заготовки, детали и инструменты.
Не удерживать руками вращающийся патрон как в рабочем положении, так и после отключения электродвигателя.
При закреплении заготовок нельзя допускать выхода кулачков из корпуса патрона. При необходимости использовать обратные кулачки или заменить патрон на другой требуемого диаметра.
Во время работы не облокачиваться на станок и не прижиматься к нему.
Подводить резец, сверло и другие инструменты только к вращающейся заготовке, выключать механизм вращения шпинделя только после отвода инструмента от заготовки.
При каких-либо неисправностях станка работу на нем прекратить и сообщить о случившемся преподавателю или лаборанту.
3. Обязанности студента после окончания работы на станке
Выключить электродвигатель станка.
Снять приспособления и инструмент, протереть их и положить на предназначенные для них места, а требуемые инструменты подготовить к сдаче лаборанту.
Сдать преподавателю или лаборанту готовую деталь, технологическую документацию и измерительный инструмент.
Убрать стружку крючком, щеткой (рис. 3.1). Протереть станок обтирочным материалом. Подмести пол вокруг станка и под решеткой веником. Не нужно удалять стружку со станка веником и подметать пол щеткой. Это приводит к попаданию на направляющие станка и в смазочно-охлаждающую систему песчинок и грязи, а также преждевременному износу станка.
Смазать элементы станка чистым маслом «Индустриальное-30» или аналогичным используя масленку, кисть и т. д. (рис. 3.2).
Рис. 3.1. Уборка станка

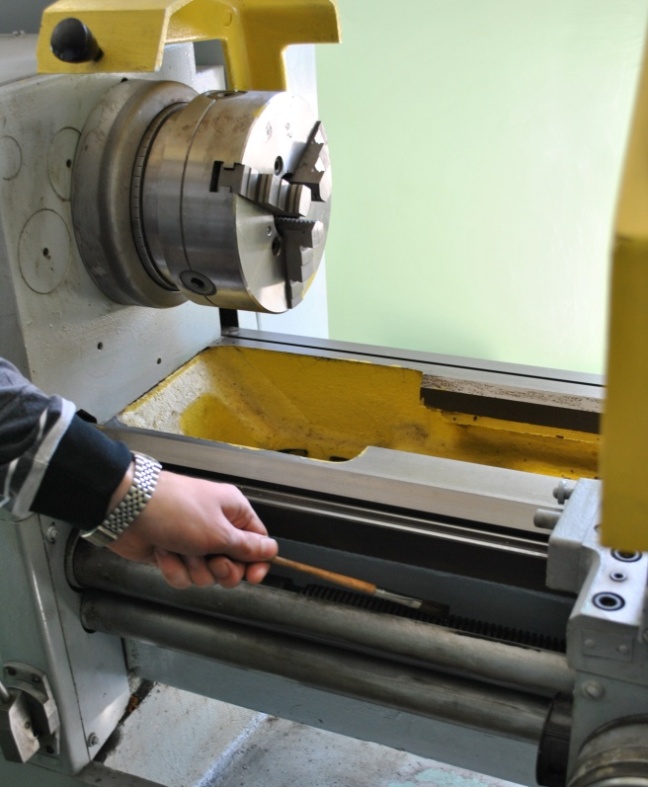

Рис. 3.2. Смазка элементов станка кистью
Для смазки поверхностей направляющих станины каретку суппорта следует перемещать несколько раз от передней бабки к задней и наоборот.
Подготовить станок к сдаче: сдвинуть заднюю бабку вправо в конец станины, переместить каретку суппорта на середину направляющих станины, установить верхние салазки в левое положение у конца направляющих, переместить поперечные салазки вместе с резцедержателем от оси центров к переднему краю поперечных направляющих, проверить положение тумбочки и подножной решетки.
Не мыть руки эмульсией, маслом, керосином и не вытирать их обтирочным материалом!
Сдать рабочее место студенту-сменщику, преподавателю или лаборанту. Обязательно сообщить о замеченных неполадках станка.
4. Перемещение салазок и каретки суппорта вручную
Переместить верхние салазки суппорта в крайнее правое положение (в сторону задней бабки) одной рукой. Взяться большим, указательным и средним пальцами правой руки (рис. 3.3) за ручку 1 круглой рукоятки верхних салазок суппорта.

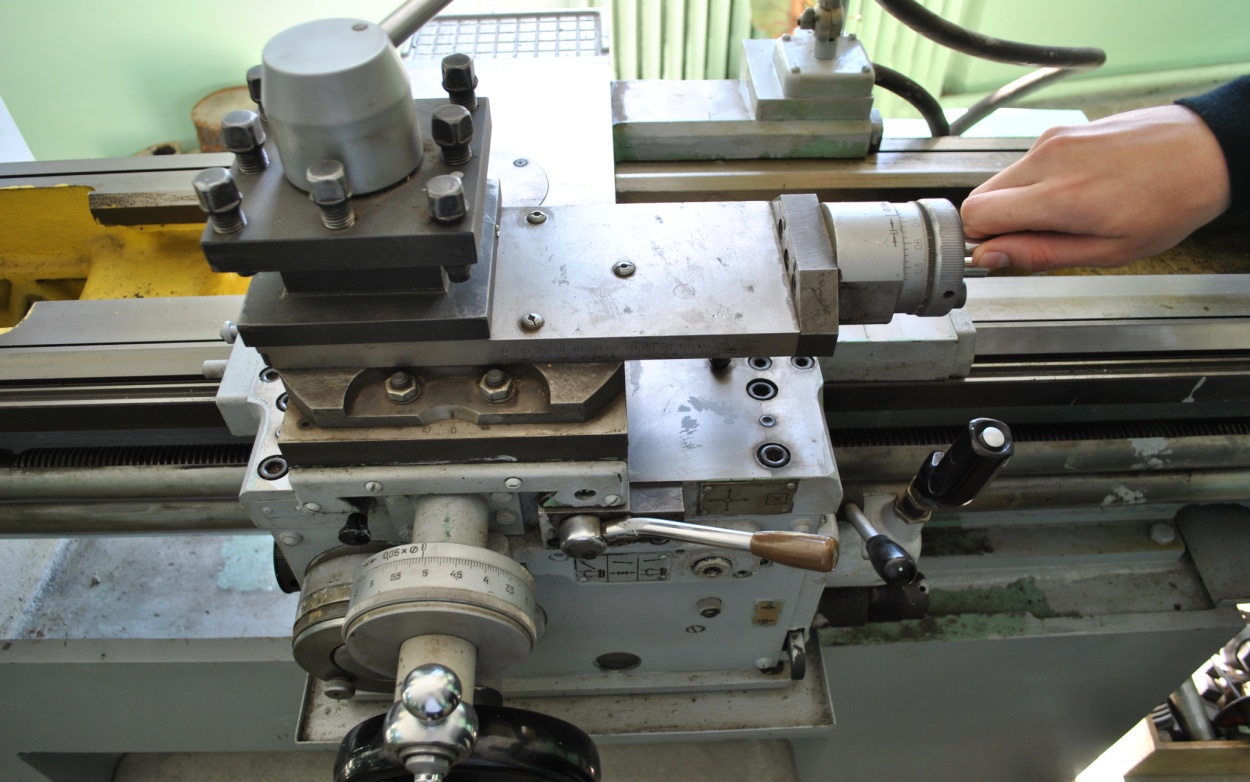

Рис. 3.3. Прием перемещения салазок и каретки суппорта одной рукой
Вращать рукоятку винта равномерно на себя по стрелке А; салазки с резцедержателем должны перемещаться вправо (в сторону задней бабки) по стрелке В.
Переместить верхние салазки суппорта в крайнее левое положение (в сторону передней бабки) одной рукой. Вращать рукоятку винта верхних салазок суппорта (рис. 3.3) равномерно и непрерывно от себя по стрелке Б; салазки должны перемещаться влево (в сторону передней бабки) по стрелке Г.
Возвратить верхние салазки в крайнее правое положение (в сторону задней бабки) одной рукой.
Переместить верхние салазки в крайнее левое положение одновременно двумя руками. Упереться большим пальцем правой руки в ручку 1 (рис. 3.4), а указательным пальцам охватить вторую ручку (рис. 3.5).

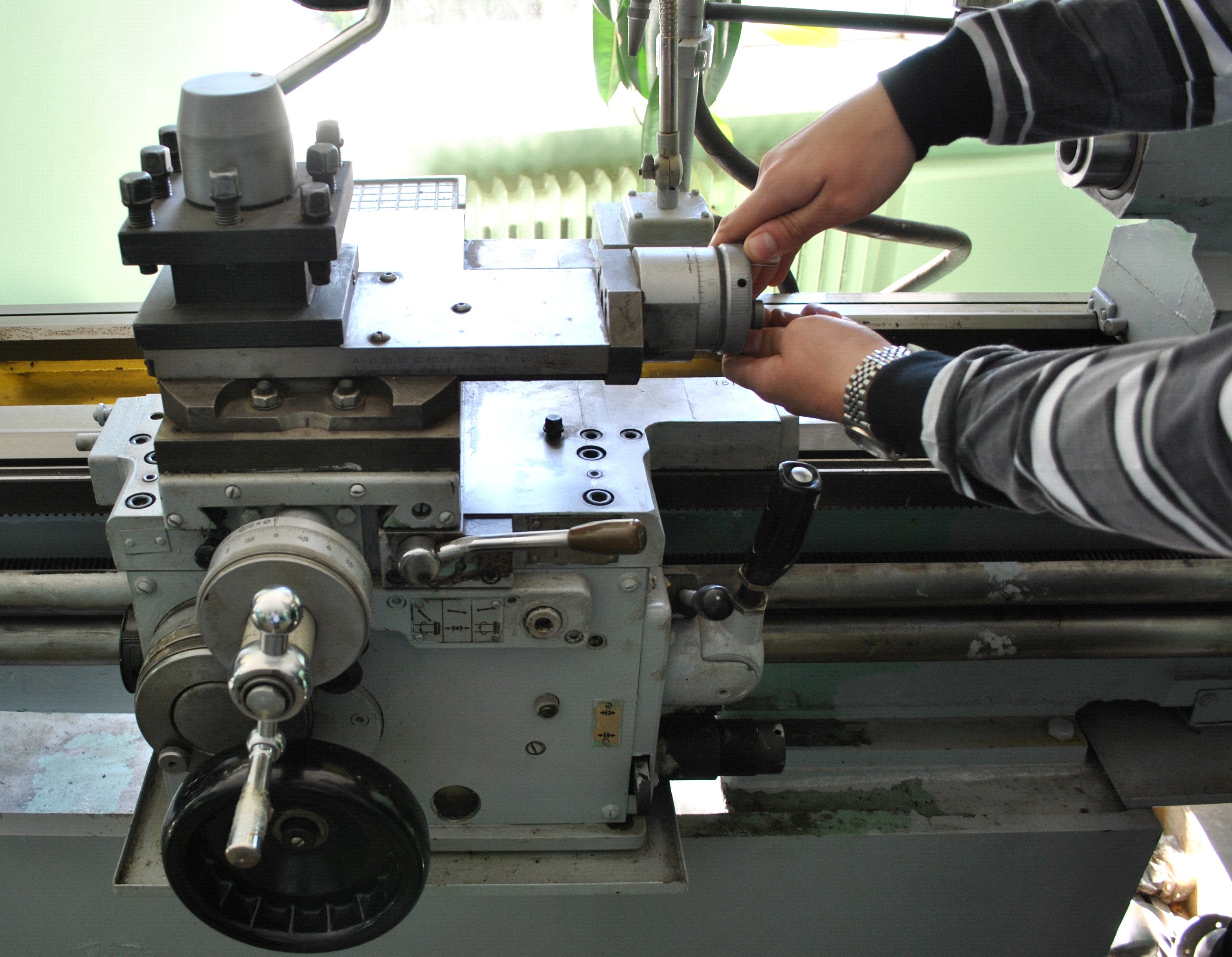

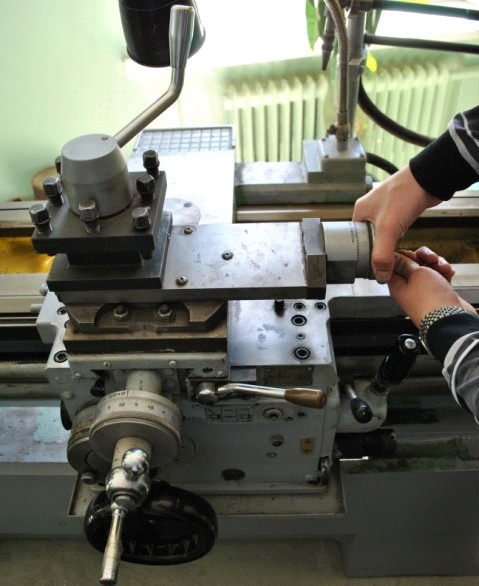

Рис. 3.4. Прием перемещения салазок и каретки суппорта двумя руками
После поворота рукоятки 2 правой рукой по часовой стрелке примерно на 120° (рис. 3.5) левой рукой продолжать поворот рукоятки на 180° (рис. 3.6), при этом пальцы рук должны занять первоначальное положение. Салазки должны перемещаться в сторону передней бабки по стрелке А равномерно и непрерывно.
Переместить поперечные салазки суппорта к оси центров станка одной рукой. Держать ручку рукоятки свободно, обхватив ее пальцами правой руки (рис. 3.6). Рукоятку вращать равномерно по часовой стрелке.
Возвратить поперечные салазки в первоначальное положение, вращая рукоятку 1 одной рукой (рис. 3.7).

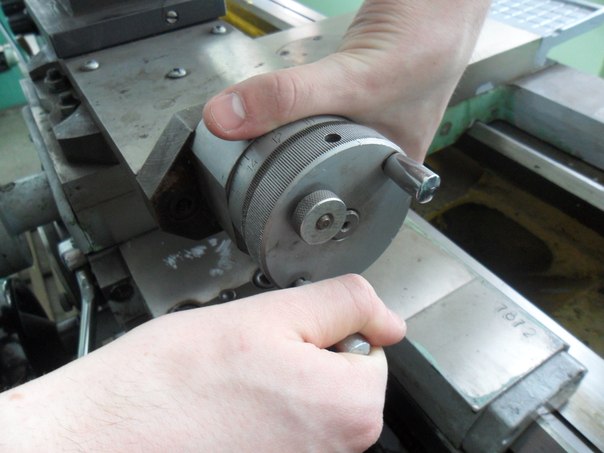

Рис. 3.5. Захват маховика перемещения салазок и каретки суппорта рукой

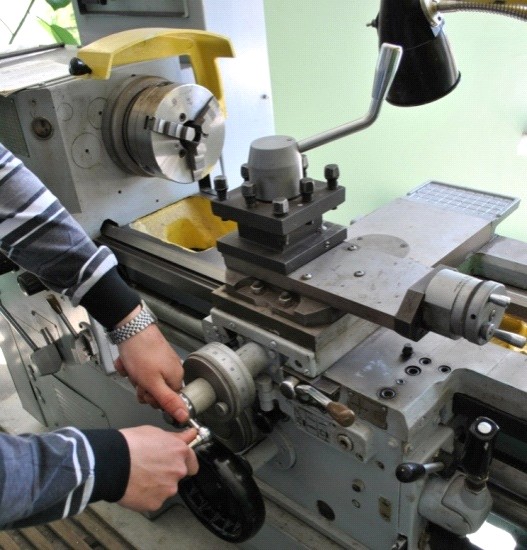

Рис. 3.6. Перемещение салазок и каретки суппорта
Переместить поперечные салазки суппорта в сторону оси центров двумя руками одновременно. В начале рукоятку держать так как показано на рис. 3.8: большой палец правой руки обхватывает ручку сверху, остальные прижаты к рукоятке; указательный и средний пальцы левой руки обхватывают шаровую часть рукоятки, большой палец упирается в ее среднюю часть.
Рис. 3.7. Возврат поперечных салазок в первоначальное положение
После поворота рукоятки на пол-оборота перехватить ее сначала правой рукой, а затем левой.
Рис. 3.8. Перемещение поперечных салазок суппорта в сторону оси центров
После перехвата большой палец правой руки обхватывает шаровую часть рукоятки, остальные прижимаются к ней; большой палец левой руки упирается в середину рукоятки, остальные пальцы обхватывают ручку. После следующего полуоборота пальцы рук возвратить в первоначальное положение. Рукоятку вращать по часовой стрелке. Упражнение выполнить несколько раз, чтобы научиться вращать рукоятку равномерно, несмотря на перехват рукоятки руками при ее вращении. Возвратить поперечные салазки в исходное положение.
Переместить поперечные салазки в сторону оси центров станка, а верхние – в сторону передней бабки одновременно двумя руками. Поставить в исходное положение рукоятки винтов. Расположить пальцы рук на рукоятках, как показано на рис. 3.9. Пальцами правой руки равномерно поворачивать рукоятку винта верхних салазок по часовой стрелке на 1/3–1/2 оборота. В это же время пальцами левой руки равномерно поворачивать рукоятку винта нижних поперечных салазок по часовой стрелке на 1/3–1/2 оборота. Перехватывать руками рукоятки нужно быстро, обеспечивая равномерное перемещение салазок.
Рис. 3.9. Перемещение поперечных салазок суппорта в сторону оси центров
5. Установка верхних салазок суппорта на заданный угол

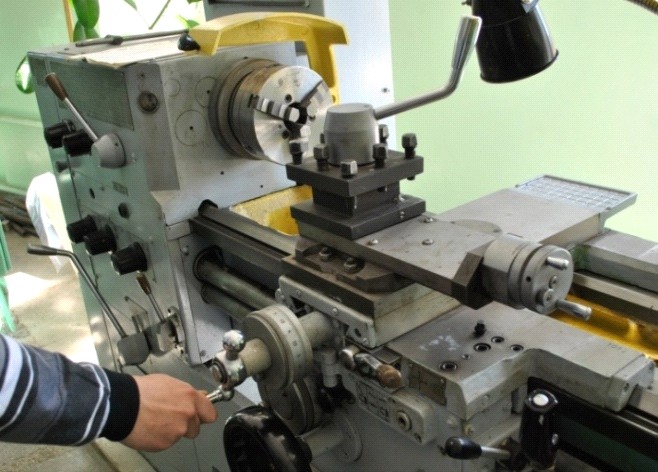

Отвернуть гайки поворотной плиты салазок. Вращая правой рукой гаечный ключ против часовой стрелки, отвернуть гайку на 1–2 оборота (рис. 3.10).

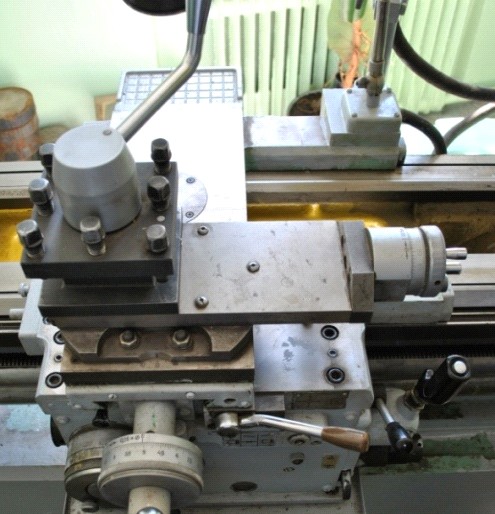

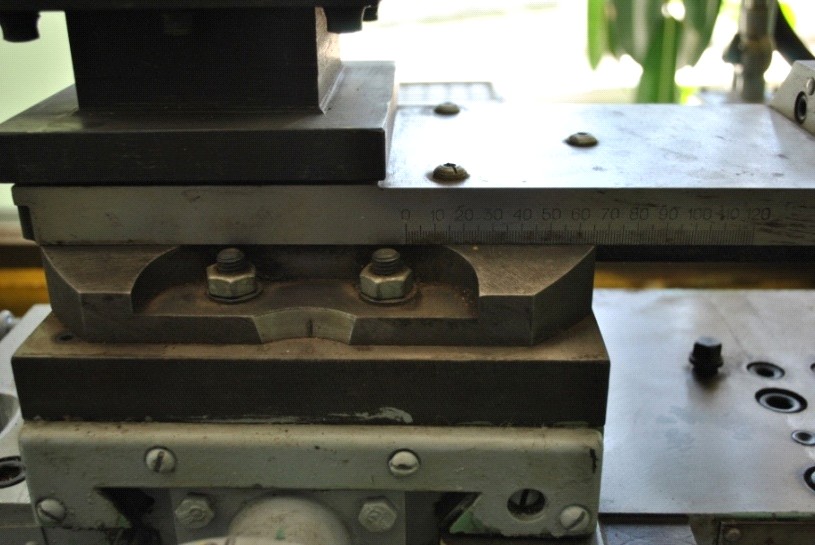

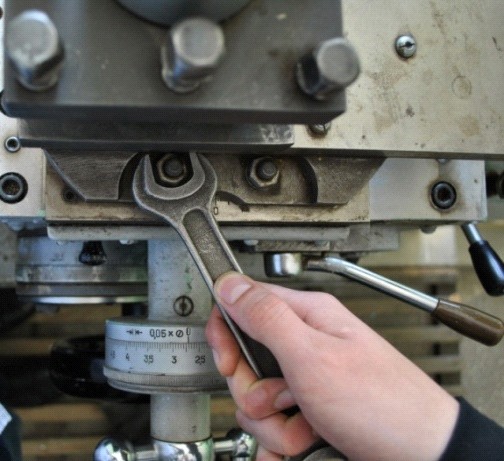

Рис. 3.10. Установка верхних салазок суппорта на заданный угол
Повернуть поворотную плиту вместе с салазками против часовой стрелки на 20°. Повернуть поворотную часть суппорта двумя руками (рис. 3.11) до совпадения риски 1 на опорном фланце с 20-м делением градуировочной шкалы на поперечных салазках.
Рис. 3.11. Вращение поворотной плиты вместе с салазками суппорта
Завернуть гайки поворотной плиты. Гайки заворачивать гаечным ключом последовательно и постепенно по часовой стрелке одной правой рукой. После затяжки гаек проверить совпадение риски с 20-м делением градуированной шкалы (рис. 3.11).
Отвернуть гайки поворотной плиты, вернуть плиту вместе с салазками в исходное положение. Для этого повернуть плиту до совпадения риски на опорном фланце с нулевым делением градуированной шкалы на поперечных салазках (рис. 3.12). Завернуть гайки поворотной плиты.
Рис. 3.12. Возврат плиты вместе с салазками в исходное положение
6. Перемещение каретки суппорта вручную

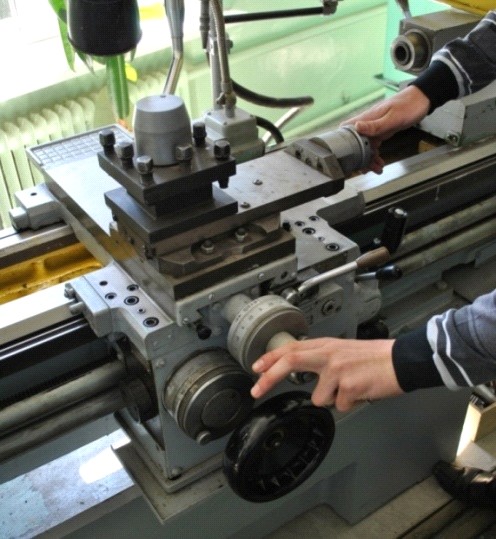

Переместить каретку суппорта в сторону передней бабки двумя руками. Взяться обеими руками за маховик так (рис. 3.13, а), чтобы большие пальцы охватывали обод с внутренней стороны, указательные пальцы находились на ободе, а средние были прижаты к нему с наружной стороны.
Медленно и равномерно вращать маховик до тех пор, пока левая рука не окажется в нижнем положении (рис. 3.13, б), а правая – в верхнем. Выполнить перехват левой рукой. Перехватить маховик примерно через пол-оборота, одновременно вращая его правой рукой (рис. 3.14, а). Выполнись перехват правой рукой. Перехватить маховик, одновременно вращая его левей рукой (рис. 3.14, б).
Продолжить перемещение каретки. Подвести каретку к передней бабке на расстояние 150–200 мм, затем возвратить каретку в первоначальное положение.
а б

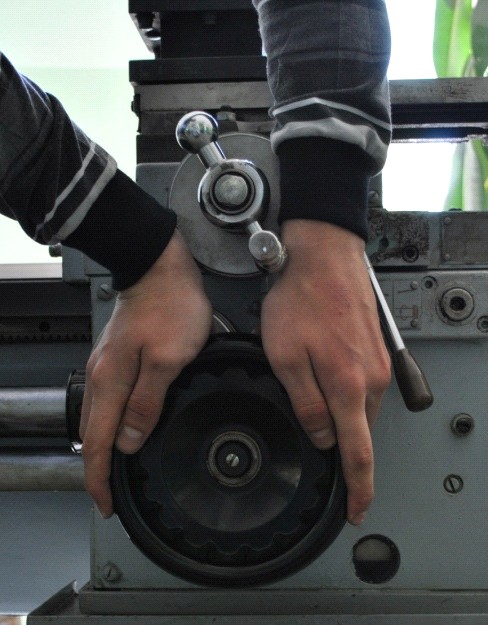

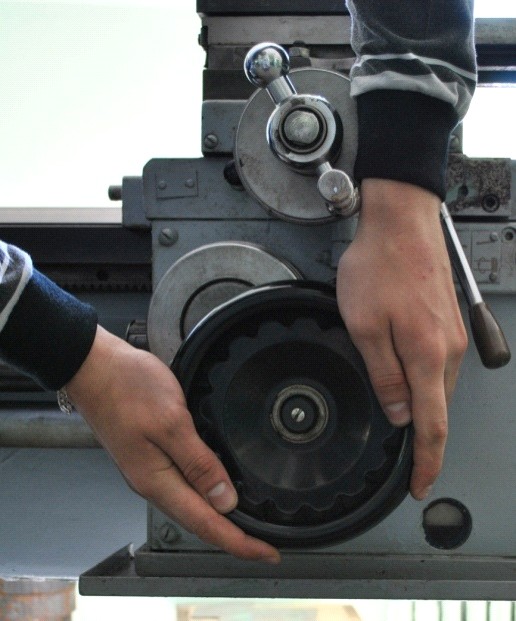

Рис. 3.13. Перемещение каретки суппорта вручную:
а – первое положение; б – второе положение
а б

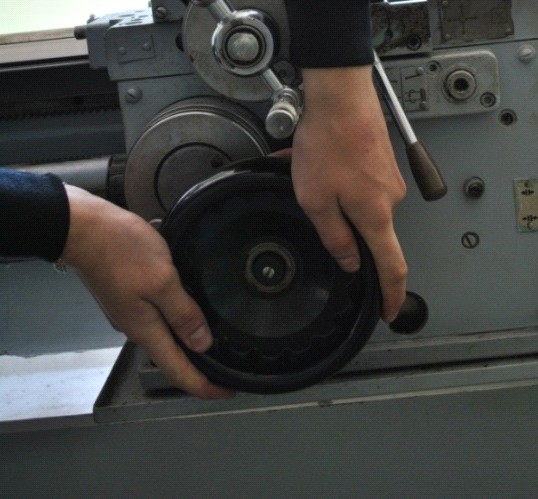

Рис. 3.14. Прием перехвата маховика:
а – первое положение ; б – второе положение
7. Выключения механизма вращения шпинделя станка
Включить электродвигатель станка. Для этого повернуть правой рукой рукоятку 2 линейного выключателя по часовой стрелке до щелчка (рис. 3.15). Рукоятка 1 служит для включения насоса подачи смазочно-охлаждающей жидкости, рукоятка 3 – для включения местного освещения.
Нажать указательным пальцем правой руки черную кнопку «Пуск» кнопочной станции 1 (рис. 3.16). Для выключения электродвигателя станка следует нажать красную кнопку "Стоп" там же.

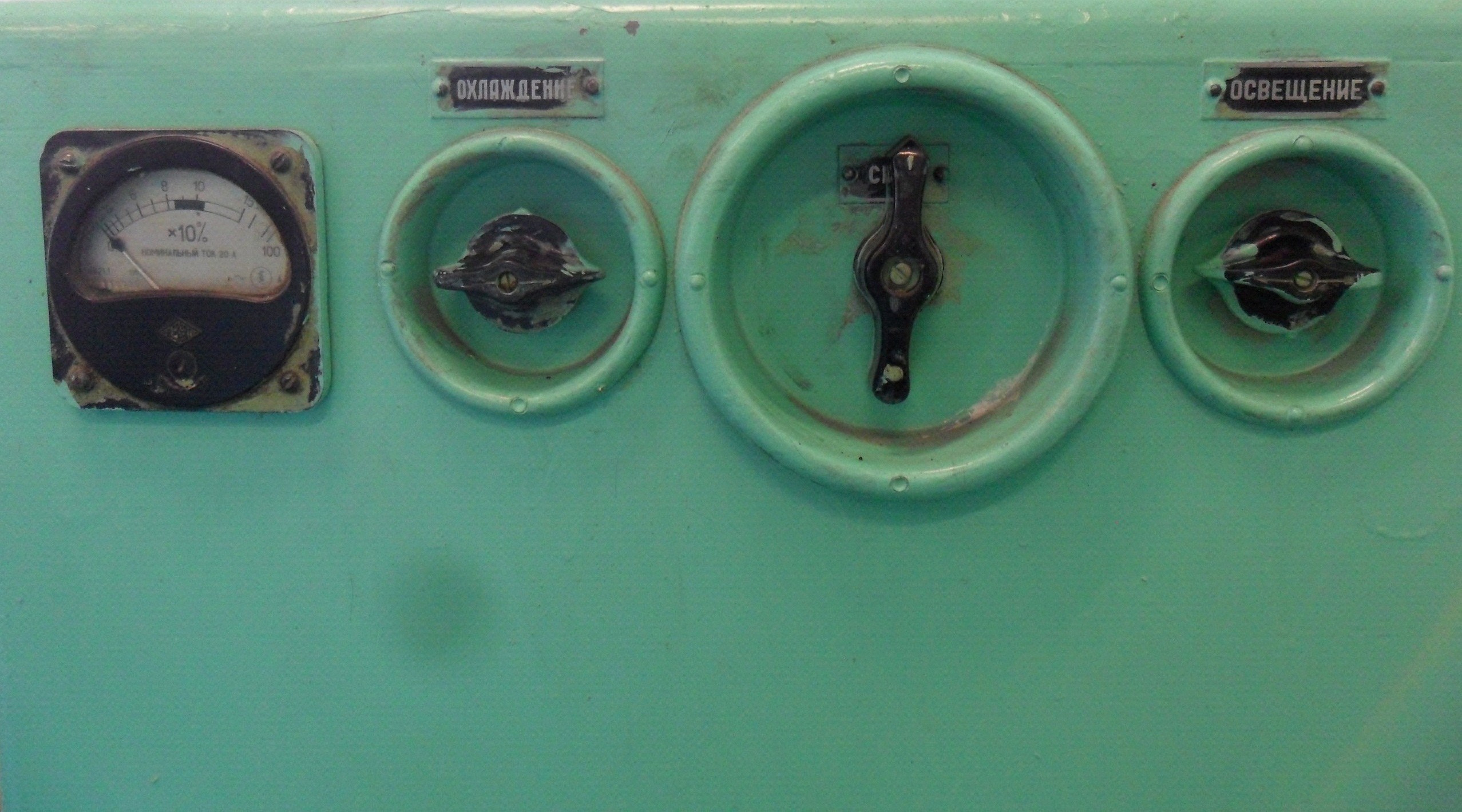

Рис. 3.15. Панель управления станка

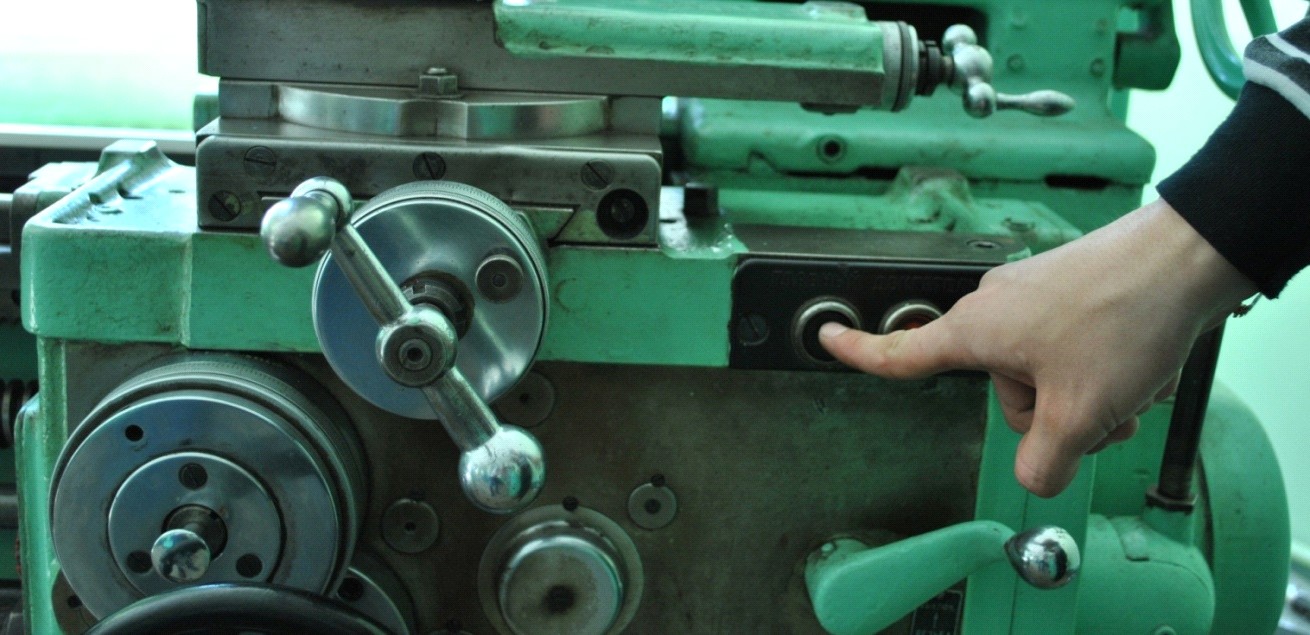

Рис. 3.16. Кнопочная станция

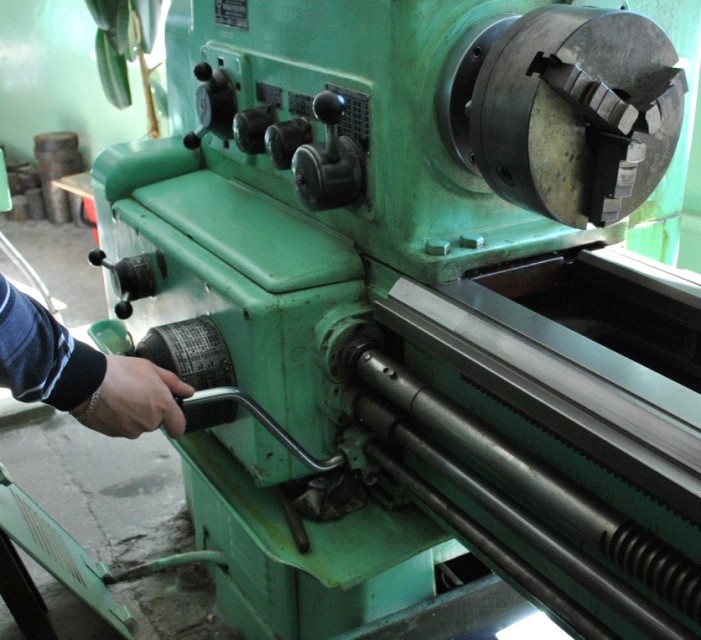

Для включения механизма шпинделя на прямое вращение поднять левой рукой рукоятку 1 из среднего положения вверх до отказа (рис. 3.17), при этом шпиндель должен вращаться против часовой стрелки (прямое вращение).
Включить механизм шпинделя на обратное вращение, вернуть рукоятку 1 в среднее положение. После полной остановки шпинделя опустить рукоятку 1 вниз до упора (рис. 3.18), при этом шпиндель должен вращаться по часовой стрелке (обратное вращение).
Вернуть рукоятку 1 в среднее положение и нажать кнопку «Стоп» кнопочной станции.

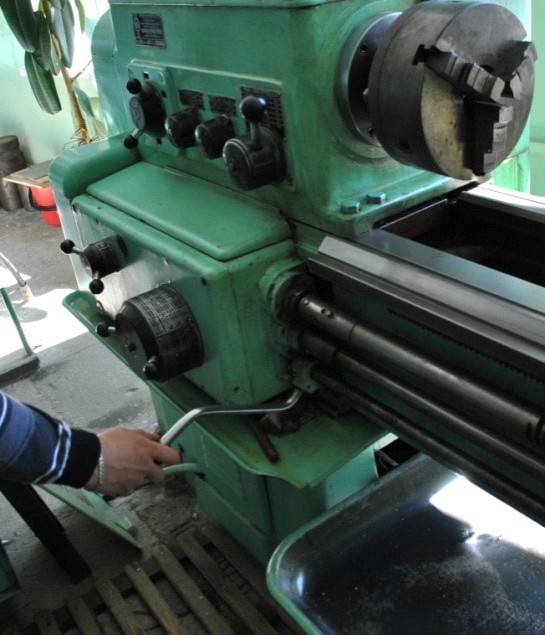

Рис. 3.17. Включение шпинделя на прямое вращение
Рис. 3.18. Включения шпинделя на обратное вращение
8. Перемещение салазок и каретки суппорта автоматически

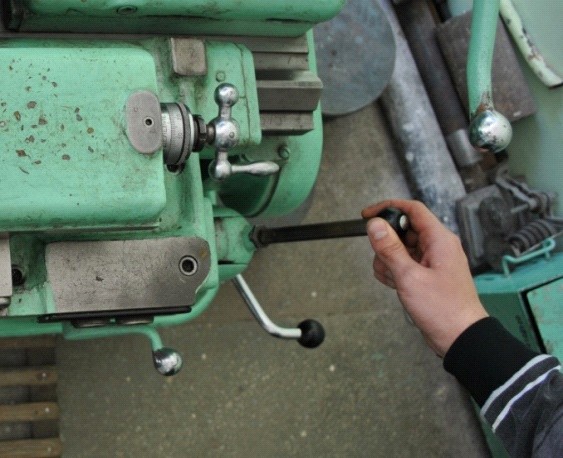

Включить механизм шпинделя на прямое вращение, а механизм суппорта – на прямую, продольную подачу (рис. 3.19). Повернуть правой рукой рукоятку 3 из среднего положения влево до отказа, при этом суппорт должен перемещаться справа налево от задней бабки станка к передней (прямая продольная подача). При подходе каретки суппорта к передней бабке на 100–150 мм выключить механизм подачи суппорта, поставив рукоятку 3 в среднее положение.

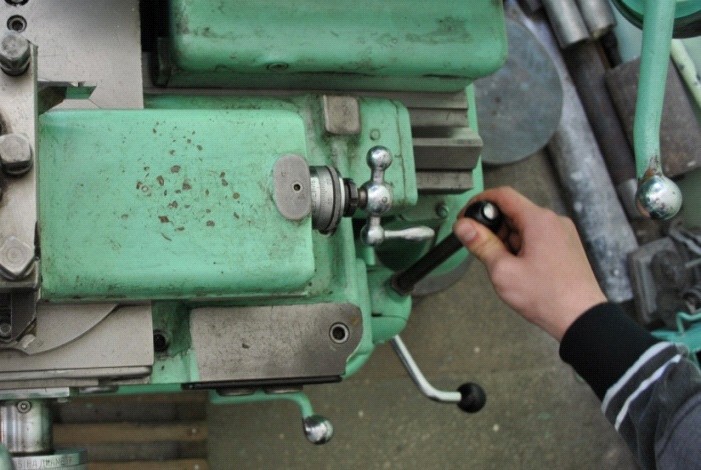

Рис. 3.19. Включение подачи суппорта

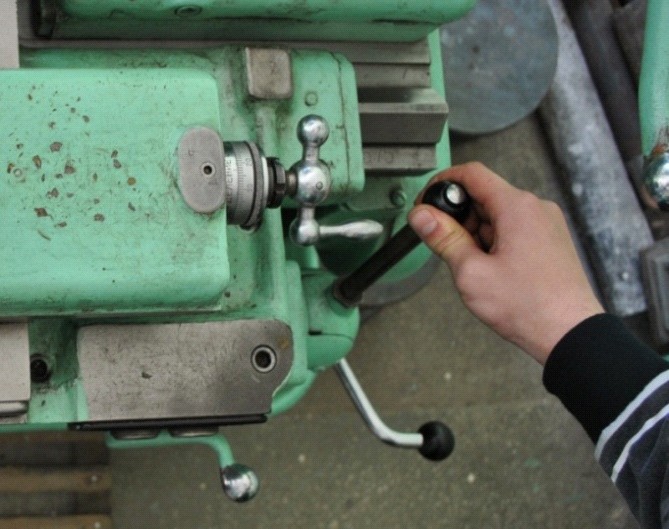

Рис. 3.20. Включение механизма суппорта на обратную продольную подачу

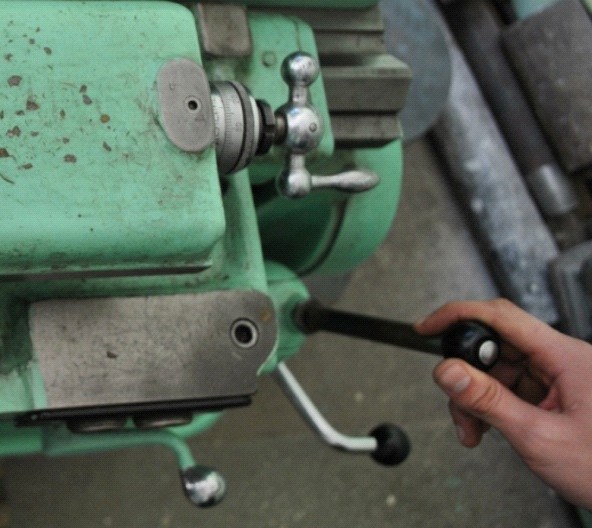

Включить механизм суппорта на обратную продольную подачу (рис. 3.20). Правой рукой повернуть рукоятку 3 из среднего положения вправо до отказа. При поводе каретки суппорта к задней бабке выключить механизм подачи суппорта, поставив рукоятку 3 в среднее положение.
Включить механизм поперечной подачи суппорта. Правой рукой повернуть рукоятку 3 из среднего положения от себя (рис. 3.21). Поперечные салазки должны перемещаться к оси центров станка. При подходе поперечных салазок к концу направляющих каретки на расстояние 80–50 мм выключить механизм поперечной подачи суппорта, установив рукоятку 3 в среднее положение.
Включить механизм суппорта на обратную поперечную подачу (рис. 3.22). Правой рукой повернуть рукоятку 3 из среднего положения на себя.
Рис. 3.21. Включение механизм поперечной подачи суппорта
Рис. 3.22. Включение механизма на обратную поперечную подачу
Поперечные салазки должны перемещаться от оси центров станка. При подходе поперечных салазок к концу направляющих каретки на 30–20 мм отключить обратную поперечную подачу, установив рукоятку 3 в среднее положение.
При включении поперечной подачи передний маховик суппорта начинает вращаться на уровне низа живота.
Будьте осторожны!
9. Включение механизма ускоренного хода суппорта
Для включения механизма ускоренного продольного или поперечного перемещения суппорта нужно большим пальцем нажать на кнопку 1 (рис. 3.19), предварительно повернув рукоятку 3 вправо, влево, от себя или на себя (рис. 3.19–3.22). Механизм ускоренного хода суппорта работает независимо от того, включен или выключен шпиндель станка. При отпускании кнопки ускоренное перемещение сразу не прекращается, имеется инерционный перебег. Поэтому нужно соблюдать повышенную осторожность, используя ускоренный ход по направлению к шпинделю станка. Несвоевременное отключение ускоренного хода может привести к столкновению суппорта с трехкулачковым патроном и серьезной поломке станка.
Для того чтобы случайно не нажать кнопку ускоренного хода, нужно держать рукоятку указательным и большим пальцами снизу так, как показано на рис. 3.19.
10. Установка резцов в резцедержателе по вершине
заднего центра и рискам
Перед началом работы необходимо установить в резцедержателе все резцы, потребующиеся в дальнейшем. При установке резцов станок должен быть отключен от электросети.
Пиноль задней бабки с центром предварительно выдвинуть на 70–80 мм и закрепить. Вращая маховик фартука рукой по часовой стрелке, переместить суппорт к задней бабке. Правой рукой, вращая торцовый ключ против часовой стрелки, отвернуть винты резцедержателя так, чтобы можно было свободно вставить резец (рис. 3.23).
Рис. 3.23. Выкручивание винтов торцевым ключом

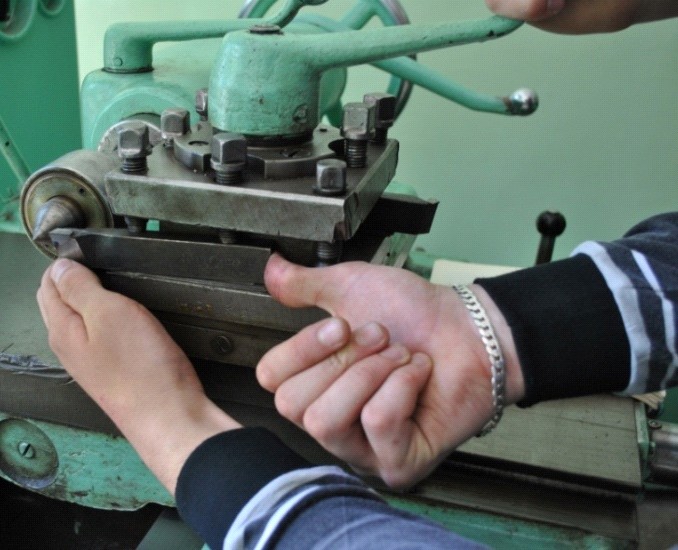

Резец установить в резцедержателе перпендикулярно оси центров и с вылетом от края опорной поверхности резцедержателя не более чем на 1–1,5 высоты державки резца (рис. 3.24, а). По положению вершины резца, которая должна находиться на уровне оси центров, определить, нужны ли подкладки.
Выбрать при необходимости подкладки (не более 3 шт.) (рис. 3.23) с параллельными хорошо обработанными поверхностями, имеющие соответствующую толщину, одинаковую длину и ширину. Подкладки подложить под резец на опорную поверхность резцедержателя.

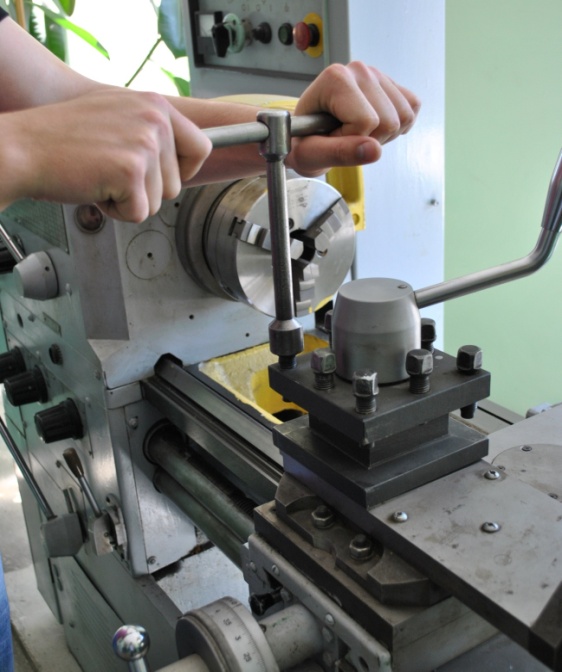

Закрепить резец. Предварительно двумя руками вращая торцевый ключ по часовой стрелке, завернуть первый винт резцедержателя до легкого соприкосновения с резцом, затем таким же образом завернуть остальные винты. Резец может быть закреплен не менее, чем двумя винтами. Проверить установку резца относительно вершины заднего центра. Закрепить резец окончательно.

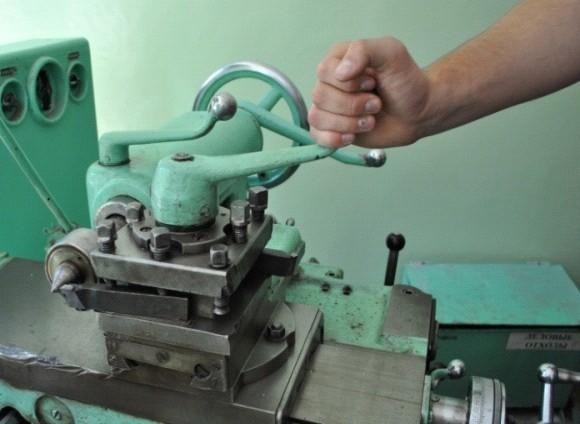

Открепить, повернуть и закрепить резцедержатель. Зажимную рукоятку резцедержателя (рис. 3.24, а) повернуть против часовой стрелки правой рукой – сначала резким толчком, затем с последующим замедлением движения. Резцедержатель повернуть против часовой стрелки на 90° и закрепить поворотом рукоятки с нарастающим усилием по часовой стрелке (рис. 3.24, б). Повторять установку резцов до тех пор, пока первый резец опишет полный круг и займет свое первоначальное положение.
а б
Рис. 3.24. Установка резцов в резцедержателе:
а – установка резца; б – зажимная рукоятка резцедержателя

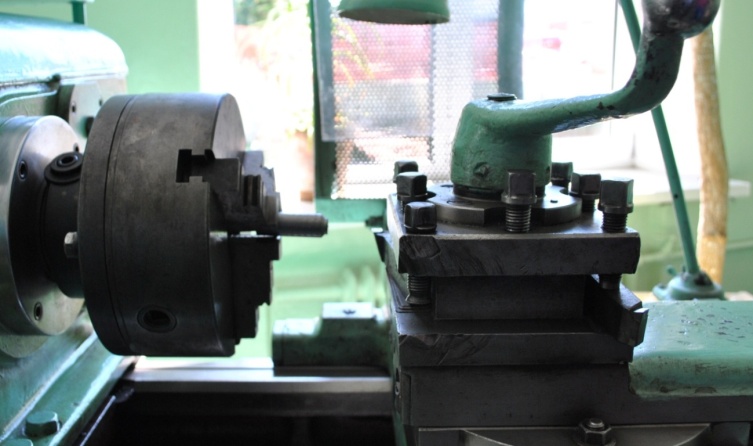

Для установки вершины резцов на уровне оси центров можно использовать горизонтальную риску, проведенную на суппорте (рис. 3.25). Иногда установку резцов проводят с использованием простых шаблонов, устанавливаемых на станке, или универсального шаблона, устанавливаемого на резцедержателе.
Рис. 3.25. Установка вершины резцов на уровне оси центров
Для снятия резца нужно отвести поперечные салазки суппорта к переднему краю направляющих каретки и торцевым ключом открепить его. Снять резец и подкладки.
