Устройство измерения параметров числового кода АЛС
в рельсовых цепях (УПН–АЛС)
Настоящее описание предназначено для ознакомления с назначением и техническими характеристиками УПН-АЛС. Партнёром СКБ ВТ по разработке и внедрению УПН-АЛС является Псковская дистанция сигнализации и связи Октябрьской железной дороги.
1 Назначение
1.1 Устройство измерения параметров числового кода АЛС в рельсовых цепях УПН-АЛС ЯАЦВ.411734.001 предназначено для регистрации, накопления в буферной энергонезависимой памяти УПН–АЛС (с целью последующей расшифровки и анализа на компьютере) параметров числового кода АЛС в рельсовых цепях 25, 50 либо 75 Гц с подвижных единиц, оборудованных приемными катушками АЛСН.
1.2 Устройство автоматически регистрирует действующее значение токов, временные параметры импульсов кодовых посылок АЛС, а также факт изменения порядка следования импульсов АЛСН.
1.3 УПН–АЛС может использоваться при пуско-наладочных, профилактических работах по содержанию путевой кодообразующей аппаратуры АЛСН в качестве высокопроизводительного и объективного средства контроля состояния участков пути, а также для целей прогнозирования изменений, архивирования данных и составления отчетной документации.
1.4 Объем энергонезависимой памяти УПН–АЛС рассчитан на непрерывную работу в режиме записи данных в течение 24...29 часов (в зависимости от интенсивности смены порядка следования импульсов АЛС).
1.5 Исполнение УПН–АЛС - переносной прибор.
2 Технические характеристики
● Количество каналов приема сигналов АЛСН с переключением и раздельной настройкой чувствительности 2 (два)
● Объем энергонезависимой памяти обеспечивает накопление и хранение данных величин тока и временных параметров кодов АЛСН в режиме непрерывной работы в течение времени не менее 24 ч.
● Входное сопротивление на рабочей частоте не менее 100 кОм.
● Диапазон измеряемых действующих значений рельсовых токов при использовании приемных катушек АЛСН 0,10 А... 40,94 А.
● Относительная погрешность измерения токов не более 6%.
● Дискретность отсчета величины тока 0,02 А.
● Диапазоны временных параметров кодовых посылок:
- длительность импульсов 0,1 с... 0,96 с,
- длительность интервалов 0,08 с... 0,96 с,
- длительность циклов кодовых посылок 1,0 с... 2,8 с
● Погрешность измерения времени не более 0,02 С.
Режимы работы:
▪ хранение данных в энергонезависимом ОЗУ в течение времени не менее 100 ч.;
▪ запись данных токов каждого цикла и трехкратная запись временных параметров цикла на каждом участке при нажатии оператором кнопки "+" на модуле управления и при смене порядка следования импульсов кодов АЛСН;
▪ самоконтроль с выбором режима имитации сигнала и параметра индикации («ток», «длительность импульсов», «длительность интервалов», «длительность цикла»);
▪ контроль без записи параметра по выбору – «ток», «длительность импульсов», «длительность интервалов», «длительность цикла»;
▪ коррекция номера участка с модуля управления;
▪ передача данных в компьютер по последовательному каналу
● Разрядность десятичных индикаторов:
- индикатора параметра - 4 знака плюс запятая;
- индикатора номера участка - 3 знака плюс знак кода АЛС
● Имеется полная гальваническая развязка входных сигналов от цепей последовательного интерфейса компьютера и цепей питания устройства.
● Питание УПН–АЛС осуществляется:
- от сети 220 В (+-15%) 50 Гц при сопряжении с компьютером
- от аккумулятора подвижного объекта +10,5 В... +27 В.
● Потребляемая мощность не более 50 ВА.
● Температурный диапазон окружающей среды: минус 5 град. С... + 35 град. С.● Относительная влажность воздуха не более 98% при температуре +25 град. С.
● Габаритные размеры переносного блока 240 х.212 х 460 мм.
● Масса переносного блока не более 10 кГ
Программное обеспечение
● Программное обеспечение состоит из двух компонент: программы УПН-АЛС (работает в ПЗУ контроллера МПСУ) и программы обработки данных УПН-АЛС и отображения параметров числового кода АЛС в рельсовых цепях. Программа в компьютере работает в ОС Windows и выполняет функции по приёму и обработке данных, в том числе обеспечивает просмотр в окне графического монитора временных диаграмм токового сигнала и графика действующего значения тока. В процессе просмотра обеспечиваются различные возможности по управлению просмотром графического изображения.

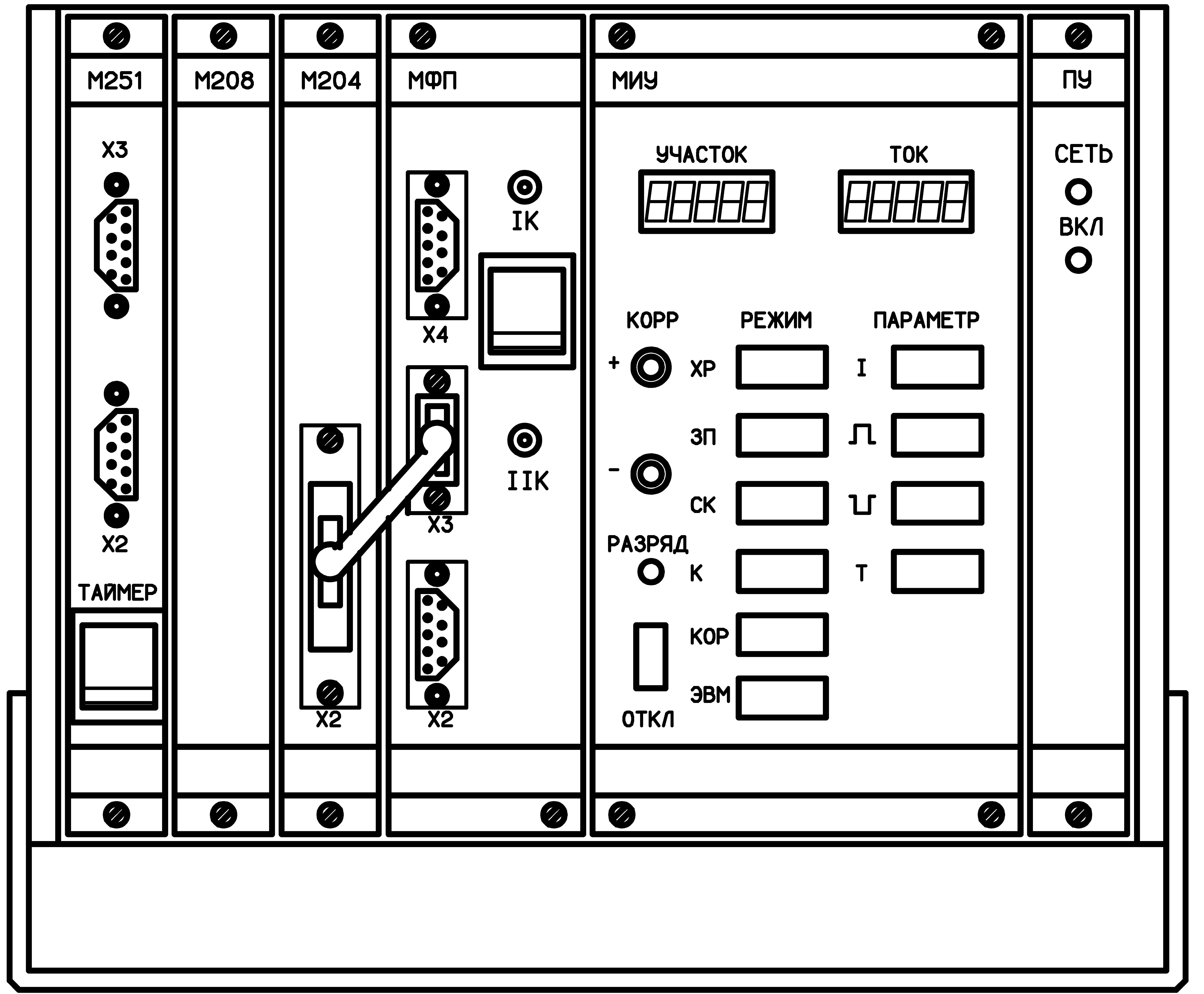

Внешний вид лицевой панели УПН-АЛС
