НАСТРОЙКИ РЕГУЛЯТОРА НАПРЯЖЕНИЯ РМ-2
В данном устройстве реализована функция прямого включения нагрузки (разгон), т. е. напряжение сети, минуя РМ-2, полностью подаётся на нагрузку, сам РМ-2 показывает при этом напряжение сети. Это происходит, когда переключатель находится в положении «Р». В положении «С» на ТЭН поступает напряжение, выставленное на РМ-2.
Характеристики регулятора мощности РМ-2:
Диапазон входного напряжения питания устройства, при котором регулятор мощности РМ-2 сохраняет работоспособность: от 40 до 400 вольт.
Диапазон установки выходного напряжения поступающего на нагрузку: от 35 до 255 Вольт.
Стабильность поддержания заданного выходного напряжения: плюс-минус 1-3 вольта (не выше входного).
Включение регулятора мощности РМ 2:
При подаче напряжения на прибор через 2 секунды на индикаторе появляется индикация входного напряжения или напряжения на выходе регулятора подаваемого на нагрузку, это зависимости от предварительных настроек регулятора, их можно изменить. Через четыре секунды напряжение плавно подаётся на нагрузку.
Настройка РМ-2:
Нажимая кнопку «В» входим в меню регулятора. Меню имеет два параметра. «УН» - это установка выходного напряжения и «ПВ» - выбор показаний вольтметра. Для настроек нужного параметра необходимо выбрать параметр и подтвердить его, нажав на кнопку «П». Если выбрано «УН» - установка напряжения на выходе, то при его подтверждении входим в значение параметра, о чем свидетельствует точка в младшем разряде. Изменить настройки устройства можно кнопками «минус» или «плюс». После изменения значения необходимо подождать 5 секунд и система регулятора перейдёт в основной режим (поддержание заданного напряжения на нагрузке и контроля показаний выходного или входного напряжения). Все изменения и настройки хранятся в энергонезависимой памяти прибора и сохраняются в не зависимости от того запитан регулятор от сети или нет.
В параметре «ПВ» можно поменять местами показания индикатора напряжения. При изменении этого параметра, если перед этим индикатор регулятора показывал напряжение на нагрузке, будет показывать входное напряжение, если индикатор показывал входное напряжение, то будет показывать напряжение на выходе нагрузки.
Неисправности РМ-2:
Если установленное выходное напряжение больше входного напряжения сети (или входное меньше выставленного выходного) индикатор прибора будет мигать и показывать входное напряжение, сообщая об ошибке. Ошибка появится на индикаторе, если силовой симистор неисправен и на выходе регулятор напряжения появилось, входное напряжение.
Калибровка РМ2:
В регуляторе напряжения есть возможность калибровки показаний вольтметра. Для этого необходимо обесточить регулятор, нажать кнопку «П», и затем подать калибровочное напряжение на клеммы прибора №3 и №4, когда индикатор засветится отпустить кнопку «П», потом нажимая кнопку «В» выбрать три чёрточки (---) и записать в память, нажав кнопку «П». Появятся показания вольтметра входного напряжения сети и точка в младшем разряде. Надавливая приблизительно раз в секунду на кнопки «плюс» или «минус» откалибровать показания вольтметра. Подождать 5 секунд, пока точка в младшем разряде пропадёт, и регулятор перейдёт в меню основного режима, новые коэффициенты и поправки сохранятся в энергонезависимой памяти регулятора.

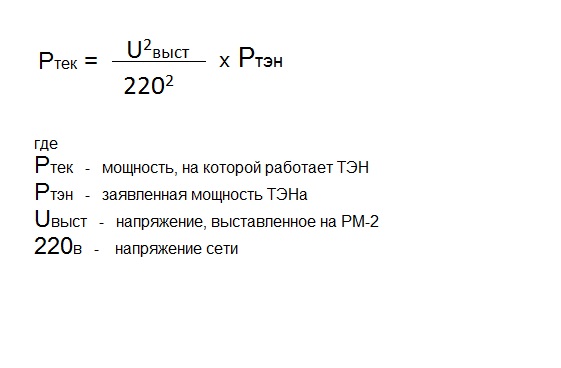

Мощность, соответствующая выставленному напряжению, рассчитывается по формуле:
НАСТРОЙКИ ПРОГРАММИРУЕМОГО ТЕРМОРЕГУЛЯТОРА W1209
Чтобы настроить терморегулятор на закрытие клапана, нужно на дисплее установить температуру, при которой клапан закроется. По умолчанию дисплей показывает температуру окружающей среды. Настройка производится следующим образом:
нажать кнопку G, при этом цифры начнут мигать. Далее, нажимая кнопку J, увеличиваем показания, а кнопкой F – уменьшаем. После установки нужной температуры, снова нажать на кнопку G, на дисплее появится температура окружающей среды. Теперь, при достижении той температуры, которую Вы выставили, клапан закроется и откроется снова, когда температура опустится до выставленной.
Например, Вы выставили на закрытие клапана 77,8°. Клапан будет открыт, пока температура в царге не достигнет 77,8°с. При достижении 77,8°с клапан закроется и будет закрыт до тех пор, пока температура в царге опять не опустится до 77,8°с.
